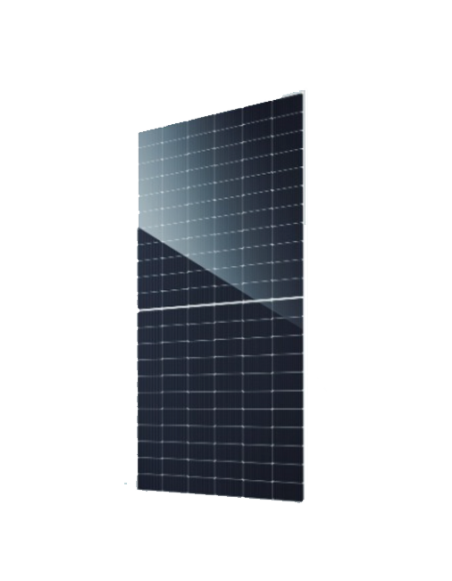

Panel Solar Bifacial JA Solar 575W Marco Plata JAM66D42-575/MB

Beneficios del panel solar JA Solar 575W JAM66D42-575/MB

JA Solar es uno de los mayores fabricantes de módulos fotovoltaicos del mundo, y la gama DeepBlue 4.0 Pro es su apuesta para instalaciones de gran formato. El JAM66D42-575/MB está pensado para proyectos en los que cada metro cuadrado y cada euro de estructura cuentan: al concentrar 575 W en un solo módulo, se reduce el número de paneles, grapas, carriles y horas de montaje por kWp instalado.

Producción bifacial: energía extra desde la cara trasera

La gran diferencia de este módulo frente a un panel monofacial está en su vidrio trasero transparente. Gracias a una bifacialidad del 80 % ±10 %, la cara posterior aprovecha la luz reflejada por el suelo o la cubierta. La propia ficha de JA Solar lo cuantifica: con una relación de irradiancia trasera/frontal del 10 %, el modelo de 575 W entrega 621 W, es decir, unos 46 W adicionales por panel (aproximadamente un 8 % más).

Esta ganancia es mayor cuanto más reflectante es la superficie bajo el módulo: cubiertas con lámina blanca, grava clara o suelos de hormigón favorecen la producción trasera, especialmente en instalaciones sobre estructuras elevadas o inclinadas donde la luz llega sin obstáculos a la parte posterior.

Tecnología N-Type con baja degradación y menos pérdidas por calor

Las células tipo N presentan una degradación inducida por la luz (LID) muy reducida frente a las antiguas células tipo P, algo que se refleja en la garantía de potencia: 1 % de degradación el primer año y un 0,4 % anual durante 30 años, lo que deja la potencia garantizada en el 87,4 % al final del periodo. Según la curva comparativa de JA Solar, un módulo estándar se quedaría en el 83,1 % en el mismo plazo, una diferencia de más de 4 puntos de producción garantizada.

El coeficiente de temperatura de -0,300 %/°C limita la pérdida de potencia en verano. A modo orientativo, con la célula a 65 °C (40 °C por encima de las condiciones STC), la pérdida teórica sería del 12 %, un comportamiento notable para un módulo de este tamaño expuesto al sol del mediodía en España o Portugal.

Tecnología 16BB y mejor respuesta con poca luz

Los 16 busbars (16BB) acortan el recorrido de la corriente dentro de cada célula, reducen las pérdidas resistivas y hacen la célula más tolerante a microfisuras. JA Solar destaca además una mejor respuesta con baja irradiancia, lo que se traduce en más horas útiles de producción al amanecer, al atardecer y en días nublados.

Si estás comparando alternativas, en Tienda Solar puedes consultar toda nuestra gama de paneles solares monofaciales y bifaciales de fabricantes Tier 1.

¿Dónde instalar el JA Solar JAM66D42 575W?

Cubiertas planas y naves industriales

Con 2278 x 1134 x 30 mm y 31,8 kg, este panel está pensado para instalaciones de autoconsumo comercial e industrial sobre cubiertas planas o de chapa, donde se monta sobre estructuras para paneles solares triangulares o de inclinación que dejan pasar la luz a la cara trasera. La carga sobre la cubierta es de unos 12,3 kg/m² por el peso del módulo, sin contar la estructura.

Huertos solares y estructuras en suelo

En plantas sobre terreno, el formato de gran potencia reduce el número de strings y el cableado de campo. La tensión máxima del sistema de 1500 V DC permite series largas y, por tanto, menos cajas de conexión y menos pérdidas en corriente continua.

Pérgolas, marquesinas y carports

El doble vidrio de 2,0 mm deja pasar parte de la luz entre células y aprovecha la reflexión del suelo, lo que convierte este módulo en una buena opción para pérgolas fotovoltaicas y marquesinas de aparcamiento.

Inversores compatibles

Con una Imp de 14,30 A en STC y una Isc de 16,37 A con un 10 % de ganancia trasera, conviene elegir inversores solares con entradas MPPT preparadas para módulos de alta corriente. En proyectos de autoconsumo con almacenamiento, los inversores híbridos trifásicos combinados con baterías de litio permiten desplazar la producción del mediodía a las horas punta de consumo.

Ejemplo orientativo de dimensionado de strings

Partiendo de una Voc de 47,98 V y un coeficiente de Voc de -0,260 %/°C, a -10 °C la tensión de circuito abierto de cada módulo subiría hasta unos 52,4 V. Con un inversor de 1000 V DC podrían conectarse teóricamente hasta 19 módulos en serie, y hasta 28 módulos en sistemas de 1500 V DC. El dimensionado final siempre debe validarse con la ventana MPPT del inversor y la temperatura mínima histórica del emplazamiento.

Características Técnicas Detalladas

Parámetros eléctricos en STC

• Potencia máxima nominal (Pmax): 575 W
• Tensión en circuito abierto (Voc): 47,98 V
• Tensión en el punto de máxima potencia (Vmp): 40,21 V
• Corriente de cortocircuito (Isc): 15,16 A
• Corriente en el punto de máxima potencia (Imp): 14,30 A
• Eficiencia del módulo: 22,3 %
• Tolerancia de potencia: 0 a +5 W
• Condiciones STC: irradiancia 1000 W/m², temperatura de célula 25 °C, AM 1,5G

Parámetros eléctricos con un 10 % de irradiancia trasera

• Potencia máxima (Pmax): 621 W
• Tensión en circuito abierto (Voc): 47,98 V
• Tensión en el punto de máxima potencia (Vmp): 40,21 V
• Corriente de cortocircuito (Isc): 16,37 A
• Corriente en el punto de máxima potencia (Imp): 15,44 A

Coeficientes de temperatura

• Coeficiente de temperatura de Isc (α_Isc): +0,046 %/°C
• Coeficiente de temperatura de Voc (β_Voc): -0,260 %/°C
• Coeficiente de temperatura de Pmax (γ_Pmp): -0,300 %/°C

Condiciones de funcionamiento

• Tensión máxima del sistema: 1500 V DC
• Temperatura de funcionamiento: -40 °C a +85 °C
• Fusible máximo en serie: 30 A
• Carga estática máxima frontal: 5400 Pa
• Carga estática máxima trasera: 2400 Pa
• NOCT: 45 ±2 °C
• Bifacialidad: 80 % ±10 %
• Comportamiento frente al fuego: UL Type 29

Parámetros mecánicos

• Tipo de célula: monocristalina tipo N, 16BB
• Número de células: 132 (6 x 22)
• Dimensiones: 2278 x 1134 x 30 mm
• Peso: 31,8 kg
• Vidrio frontal / trasero: 2,0 mm / 2,0 mm
• Color del marco: plata
• Caja de conexiones: IP68, 3 diodos
• Sección del cable: 4 mm² (IEC), 12 AWG (UL)
• Conector: QC 4.10-35 / MC4-EVO2A
• Longitud del cable (con conector): vertical 300 mm (+) / 400 mm (-); Leapfrog 800 mm (+) / 800 mm (-); horizontal 1300 mm (+) / 1300 mm (-)

Embalaje

• Módulos por palé: 36 unidades
• Módulos por contenedor 40' HQ: 720 unidades

Garantías

• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años
• Degradación el primer año: 1 %
• Degradación anual: 0,4 % durante 30 años
• Potencia garantizada a 30 años: 87,4 %

Certificaciones

• Producto: IEC 61215, IEC 61730
• Sistemas de gestión: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, IEC 62941:2019
• Marcados: CE, TÜV

Preguntas Frecuentes (FAQ)

1. ¿Cuánta energía extra aporta la cara trasera de un panel bifacial?

Depende de la reflectividad de la superficie y de la altura de montaje. JA Solar indica que, con una irradiancia trasera del 10 % de la frontal, el JAM66D42-575/MB pasa de 575 W a 621 W. Sobre superficies blancas o claras y con el módulo elevado, la ganancia puede ser mayor; sobre un tejado coplanar pegado a la cubierta, será muy reducida.

2. ¿Es un buen panel para el tejado de una vivienda?

Por su tamaño (2,28 m de largo) y su peso (31,8 kg), está pensado principalmente para cubiertas planas, naves industriales, huertos solares y pérgolas. Para tejados residenciales inclinados suelen ser más prácticos módulos de menor formato, o un kit solar completo ya dimensionado para autoconsumo doméstico.

3. ¿Qué conectores lleva y son compatibles con MC4?

El módulo incorpora conectores QC 4.10-35 / MC4-EVO2A, compatibles con el estándar MC4 y certificados para sistemas de hasta 1500 V DC. Para garantizar la estanqueidad y la validez de la garantía, se recomienda conectar siempre con conectores del mismo fabricante y modelo.

4. ¿Qué inversor necesito para estos paneles?

El inversor debe admitir en cada entrada MPPT al menos la corriente de cortocircuito con ganancia bifacial (16,37 A al 10 %) y una tensión de string compatible con la Voc corregida por temperatura. Los inversores de conexión a red trifásicos de gama comercial suelen estar preparados para módulos de alta corriente como este.

5. ¿Qué garantía ofrece JA Solar en este módulo?

12 años de garantía de producto frente a defectos de fabricación y 30 años de garantía de potencia lineal, con una pérdida máxima del 1 % el primer año y del 0,4 % anual posteriormente, lo que asegura al menos un 87,4 % de la potencia inicial en el año 30.
