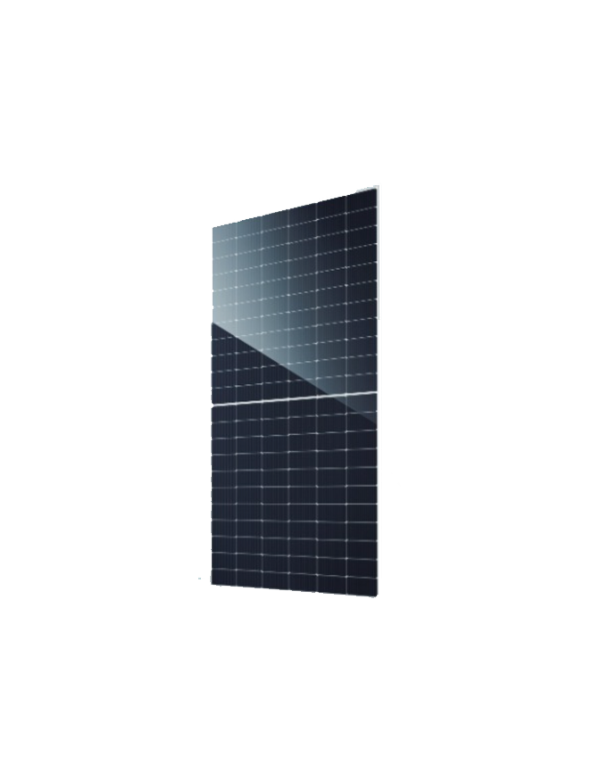

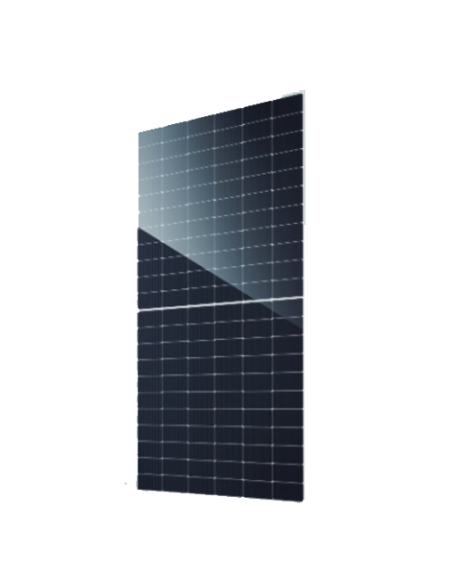

Pannello solare bifacciale JA Solar 575W Silver Frame Jam66D42-575 / MB

Vantaggi del pannello solare JA Solar 575W JAM66D42-575 / MB

JA Solar è uno dei maggiori produttori di moduli fotovoltaici del mondo e la gamma DeepBlue 4.0 Pro è la tua scommessa per strutture di grande formato. La JAM66D42-575 / MB è progettato per progetti in cui ogni metro quadrato e ogni euro di conteggio della struttura: concentrandosi 575 W in un unico modulo, il numero di pannelli, graffette, binari e ore di montaggio da parte di KWP installati è ridotto.

Produzione bifacciale: energia extra dalla faccia posteriore

La grande differenza di questo modulo davanti a un pannello monofacciale è nel suo vetro posteriore trasparente. Grazie a a 80% bifiaity ± 10%, la faccia posteriore sfrutta la luce riflessa dal terreno o dal ponte. La carta stessa JA Solar quantifica: con a rapporto per irradianza posteriore del 10% del 10%, il modello di 575 W Consegna 621 W, cioè, alcuni 46 W aggiuntivo per pannello (circa l'8% in più).

Questo guadagno è maggiore, più riflettente la superficie è sotto il modulo: coperture con foglio bianco, , chiara ghiaia o concrete floors preferire la produzione posteriore, specialmente in strutture su strutture alte o inclinate dove la luce viene senza ostacoli alla parte posteriore.

Tecnologia di tipo N con bassa degradazione e meno perdite di calore

Le cellule n presentano un degrado indotto dalla luce (coperchio) molto ridotto di fronte alle antiche celle di tipo P, qualcosa che si riflette nella garanzia di potenza: degrado dell'1% il primo anno e a 0,4% all'anno per 30 anni, che lascia il potere garantito nel 87.4% alla fine del periodo. Secondo la curva comparativa di JA Solar, un modulo standard rimarrebbe al 83.1% nello stesso periodo, una differenza di più di 4 punti di produzione garantita.

La coefficiente di temperatura di -0,300%/°C limitare la perdita di potere in estate. A titolo, con la cella 65 ° C (40 ° C sopra le condizioni STC), la perdita teorica sarebbe da 12%, un comportamento notevole per un modulo di queste dimensioni esposti al sole di mezzogiorno in Spagna o in Portogallo.

Tecnologia 16BB e migliore risposta con scarsa illuminazione

La 16 busbar (16 BB) accorciano il percorso della corrente all'interno di ciascuna cella, riducono le perdite resistive e rendono la cella più tollerante ai microfixi. JA Solar evidenzia a migliore risposta con bassa irradiabilità, che si traduce in ore più utili di produzione all'alba, al tramonto e nei giorni nuvolosi.

Se stai confrontando le alternative, in Tienda Solar puoi controllare la nostra intera gamma di pannelli solari summacial e bifacciali di produttori di Tier 1.

Dove installare il JA Solar JAM66D42 575W?

Copertine piatte e navi industriali

Insieme a 2278 x 1134 x 30 mm e 31,8 kg, questo pannello è progettato per installazioni auto-consumo commerciale e industriale su coperture piatte o in lamiera, dove è montato su strutture per pannelli solari triangolare o inclinazione che lasciano passare la luce sulla faccia posteriore. Il carico sulla copertina è uno di alcuni 12,3 kg / m² dal peso del modulo, senza contare la struttura.

Frutteti solari e strutture del suolo

In piante di terra, il formato ad alta potenza riduce il numero di stringhe e cablaggio del campo. La tensione massima del sistema di 1500 V DC permette una serie di lunghe serie e, quindi, meno scatole di connessione e meno perdite nella corrente diretta.

Pergole, tendone e carport

La doppio vetro da 2,0 mm parte della luce tra le cellule e approfitta del riflesso del terreno, che converte questo modulo in una buona opzione per pergole fotovoltaiche e parcheggi.

Inverters compatibile

Con un Imp delle 14.30 a in STC e uno ISC da 16.37 a con un guadagno posteriore del 10%, è comodo da scegliere inverters solare con ingressi MPPT preparati per moduli ad alta corrente. Nei progetti di autoconsumo con stoccaggio inverters ibrido trifase combinato con batterie al litio ti permettono di spostare la produzione di mezzogiorno ai pagini del consumo.

Esempio di orientamento del dimensionamento delle corde

Su VOC 47,98 V e a coefficiente di VOC di -0,260%/°C, a -10 ° C la tensione del circuito aperto di ciascun modulo si alzerà ad alcuni 52.4 V. Con un inverter di 1000 V DC potrebbero essere trattati teoricamente 19 moduli in serie, e anche 28 moduli in sistemi 1500 V DC. Il dimensionamento finale dovrebbe sempre essere convalidato con la finestra MPPT di inverter e la temperatura storica minima del sito.

Caratteristiche tecniche dettagliate

Parametri elettrici in STC

• Potenza massima nominale (Pmax:) 575 W
• Tensione in circuito aperto (VOC:) 47.98 V
• Tensione al punto di forza massimo (VMP:) 40.21 V
• Corrente di cortocircuito (ISC:) 15.16
• Corrente al punto di massima potenza (Imp:) 14.30
• EFFICIENZA DEL MODULO: 22.3%
• Tolleranza di potenza: da 0 a +5 W
• Condizioni STC: irradianza 1000 W / m², temperatura cellulare 25 ° C, , SONO 1,5 G

Parametri elettrici con irradianza posteriore del 10%

• Potenza massima (Pmax:) 621 W
• Tensione in circuito aperto (VOC:) 47.98 V
• Tensione al punto di forza massimo (VMP:) 40.21 V
• Corrente di cortocircuito (ISC:) 16.37
• Corrente al punto di massima potenza (Imp:) 15.44

Coefficienti di temperatura

• Coefficiente di temperatura ISC (α_Isc:) + 0.046%/°C
• Coefficiente di temperatura VOC (β_VOC:) -0,260%/°C
• Coefficiente di temperatura Pmax (γ_PMP:) -0,300%/°C

Condizioni operative

• Tensione massima del sistema: 1500 V DC
• Temperatura operativa: -40 ° C a +85 ° C
• Fusibile massimo in serie: 30 A
• Carico frontale massimo statico: 5400 PA
• Parecchio massimo di carico statico: 2400 PA
• NOCT: 45 ± 2 ° C
• Bifacialidad: 80% ± 10%
• Comportamento contro il fuoco: UL Tipo 29

Parametri meccanici

• Tipo di cella: mONOCRISTALLINA TIPO N, 16 BB
• Numero di celle: 132 (6 x 22)
• Dimensioni: 2278 x 1134 x 30 mm
• Peso: 31,8 kg
• Vetro anteriore / posteriore: 2,0 mm / 2,0 mm
• Colore del telaio: d'argento
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4 mm² (IEC), , 12 AWG (UL)
• Connettore: QC 4.10-35 / MC4-EVO2A
• Lunghezza del cavo (con connettore:) verticale 300 mm (+) / 400 mm (-); Leapfrog 800 mm (+) / 800 mm (-); orizzontale 1300 mm (+) / 1300 mm (-)

Imballaggio

• Moduli per pallet: 36 unità
• Moduli per contenitore 40 'HQ: 720 unità

Garanzia

• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni
• Degrado il primo anno: 1%
• Degrado annuale: 0.4% per 30 anni
• Potenza garantita 30 anni: 87.4%

Certificazioni

• Prodotto: IEC 61215, , IEC 61730
• Sistemi di gestione: ISO 9001: 2015, , ISO 14001: 2015, , ISO 45001: 2018, , IEC 62941: 2019
• Tag: CE, , TÜV

Domande frequenti (FAQ)

1. Quante quantità extra energy fa la faccia posteriore di un pannello bifacciale contribuisce?

Dipende dalla riflettività della superficie e dall'altezza di montaggio. JA Solar indica che, con a 10% di irradianza posteriore della parte anteriore, la jam66d42-575 / Mb passa da 575 W A 621 W. Sulle superfici bianche o chiari e con il modulo alto, il guadagno può essere superiore; Su un tetto che copre attaccato alla copertina, sarà molto ridotto.

2. È un buon pannello per il tetto di una casa?

Per le sue dimensioni (2,28 m a lungo) e il suo peso (31,8 kg), si pensa principalmente per coperchi piatti, , edifici industriali, , frutteti solari e pergole. Per i tetti residenziali inclinati sono solitamente moduli più pratici di formato più piccolo o a kit solare completa già dimensionato per l'auto-consumo domestico.

3. Quali connettori trasportano e sono compatibili con MC4?

Il modulo incorpora i connettori QC 4.10-35 / MC4-EVO2A, compatibile con lo standard MC4 e i certificati per i sistemi pari 1500 V DC. Per garantire la sigillatura e la validità della garanzia, si consiglia di connettersi sempre con connettori dallo stesso produttore e modello.

4. Cosa inverter ho bisogno di questi pannelli?

La inverter devi ammettere ad ogni ingresso MPPT almeno il corrente di cortocircuito con guadagno bifacciale (16.37-10%) e una tensione di stringa compatibile con il VOC corretto per temperatura. La inverters di networking il range commerciale trifase è solitamente preparato per moduli ad alta corrente come questa.

5. Quale garanzia offre JA Solar in questo modulo?

12 anni di garanzia del prodotto affrontare difetti di produzione e 30 anni di garanzia di energia lineare, con una perdita massima del 1% il primo anno e da 0,4% annuo successivamente, che assicura almeno uno 87.4% del potere iniziale dell'anno 30.

6. Dove trovo ulteriori informazioni per progettare un'installazione con pannelli bifacciali?

Nel Blog Tienda Solar pubblichiamo guide di acquisto, comparativi tra le cautela e i pannelli bifacciali, i consigli di dimensionamento e gli articoli tecnici sviluppati da esperti di energia fotovoltaica.
