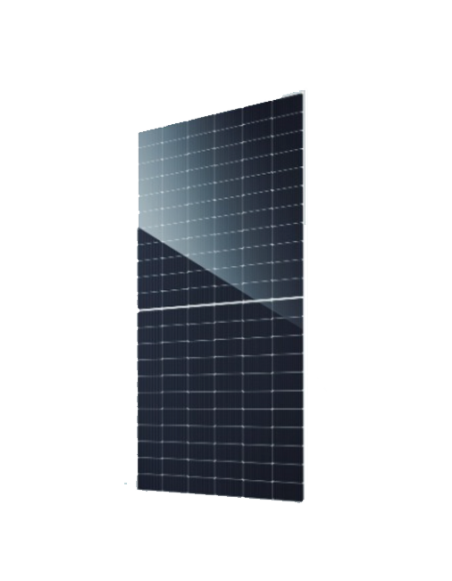

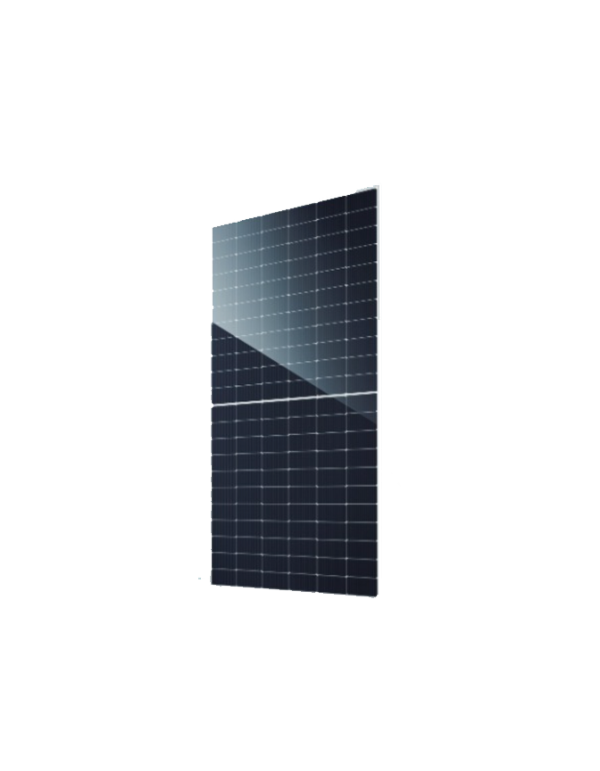

Painel Solar Bifacial JA Solar 575W Frame de prata Jam66D42-575 / MB

Benefícios do painel solar JA Solar 575W JAM66D42-575 / MB

JA Solar é um dos maiores fabricantes de módulos fotovoltaicos do mundo, e o intervalo DeepBlue 4.0 Pro é a sua aposta para instalações de grande formato. A JAM66D42-575 / MB ele é projetado para projetos em que cada metro quadrado e cada euro da contagem de estrutura: concentrando 575 W em um único módulo, o número de paineis, grampos, trilhos e horas de montagem do KWP instalados.

Produção Bifacial: Energia Extra do rosto de trás

A grande diferença deste módulo na frente de um painel monofacial está em sua vidro traseiro transparente. Graças a um 80% de bifialidade ± 10%, o rosto de volta aproveita a luz refletida pelo chão ou no convés. O cartão em si JA Solar quantifica: com um 10% taxa de irradiância traseira de 10%, o modelo de 575 W de entrega 621 W, isto é, alguns 46 W adicional por painel (aproximadamente 8% mais).

Este ganho é maior quanto mais reflexivo a superfície está sob o módulo: capas com folha branca, , cascalho claro ou pisos de concreto favor a produção traseira, especialmente em instalações em estruturas altas ou inclinadas onde a luz vem sem obstáculos nas costas.

Tecnologia do tipo N com baixa degradação e menos perdas de calor

Células n eles apresentam um degradação induzida por luz (tampa) muito reduzida confrontados com as antigas células do tipo P, algo que é refletido na garantia de energia: 1% degradação no primeiro ano e um 0,4% ao ano por 30 anos, que deixa o poder garantido no 87.4% no final do período. De acordo com a curva comparativa de JA Solar, um módulo padrão ficaria no 83.1% no mesmo período, uma diferença de mais de 4 pontos de produção garantida.

A coeficiente de temperatura de -0,300%/°C limite a perda de poder no verão. Por caminho, com a célula 65 ° C (40 ° C acima das condições de STC), a perda teórica seria de 12%, um comportamento notável para um módulo desse tamanho exposto ao sol do meio-dia em Espanha ou Portugal.

16BB tecnologia e melhor resposta com pouca luz

A 16 barramentos (16BB) eles encurtam o caminho da corrente dentro de cada célula, reduzem perdas resistivas e tornam a célula mais tolerante às microfixas. JA Solar destaca um melhor resposta com baixa irradiância, que se traduz em horas mais úteis de produção ao nascer do sol, ao pôr do sol e nos dias nublados.

Se você estiver comparando alternativas, em Tienda Solar você pode verificar toda a nossa gama de paineis terrenos summacial e bifacial dos fabricantes de nível 1.

Onde instalar o JA Solar JAM66D42 575W?

Capas planas e navios industriais

Com 2278 x 1134 x 30 mm e 31,8 kg, este painel é projetado para instalações auto-consumo comercial e industrial em capas planas ou de chapa metálica, onde é montado em estruturas para paineis terrenos triangular ou inclinação que deixe a luz passar no rosto de trás. A carga na capa é uma das algumas 12,3 kg / m² pelo peso do módulo, sem contar a estrutura.

Orquards solares e estruturas do solo

Em plantas terrestres, o formato de alta potência reduz o número de cordas e fiação de campo. A tensão máxima do sistema de 1500 v dc ele permite a longa série e, portanto, menos caixas de conexão e menos perdas em corrente direta.

Pergolas, Marquee e Carports

A copo duplo de 2,0 mm deixa parte da luz entre as células e aproveitar o reflexo do solo, que converte este módulo em uma boa opção para pergolas fotovoltaicas e marquees de estacionamento.

Inversores compatível

Com um Imp de 14,30 a em stc e um Isc de 16,37 a com um ganho traseiro de 10%, é conveniente escolher inversores terrenos com entradas MPPT preparadas para módulos de corrente altas. Em projetos de auto-consumo com armazenamento inversores híbrido trifásico combinado com baterias de lítio eles permitem que você mova a produção do meio-dia nas pontuações de consumo.

Amostra de orientação de cordas dimensionando

Sobre VOC 47.98 V e um coeficiente de COV de -0,260%/°C, para -10 ° C a tensão de circuito aberto de cada módulo se levantaria para alguns 52,4 V. Com um inversor do 1000 V DC eles poderiam teoricamente se conectir 19 módulos em série, e até 28 módulos em sistemas 1500 V DC. A dimensionamento final deve ser sempre validada com a janela MPPT inversor e a temperatura histórica mínima do site.

Características técnicas detalhadas

Parâmetros elétricos em STC

• Potência máxima nominal (PMAX:) 575 W
• Tensão em circuito aberto (VOC:) 47,98 V
• Tensão no ponto de potência máxima (VMP:) 40.21 V
• Corrente de curto-circuito (ISC:) 15.16
• Atual no ponto de potência máxima (Imp:) 14.30
• Eficiência do módulo: 22.3%
• Tolerância de energia: 0 a +5 w
• Condições STC: irradiância 1000 W / m², temperatura da célula 25 ° C, , SOU 1,5G

Parâmetros elétricos com 10% de irradiância traseira

• Potência máxima (PMAX:) 621 W
• Tensão em circuito aberto (VOC:) 47,98 V
• Tensão no ponto de potência máxima (VMP:) 40.21 V
• Corrente de curto-circuito (ISC:) 16.37
• Atual no ponto de potência máxima (Imp:) 15.44

Coeficientes de temperatura

• Coeficiente de temperatura ISC (α_Isc:) + 0.046%/°C
• Coeficiente de temperatura de VOC (β_Voc:) -0,260%/°C
• Coeficiente de temperatura da PMAX (γ_Pmp:) -0,300%/°C

Condições de operação

• Tensão máxima do sistema: 1500 V DC
• Temperatura de operação: -40 ° C a +85 ° C
• Fusível máximo na série: 30 A
• Carga frontal estática máxima: 5400 Pa
• Traseira máxima de carga estática: 2400 Pa
• NOCT: 45 ± 2 ° C
• Bifacialidad: 80% ± 10%
• Comportamento contra o fogo: Ul tipo 29

Parâmetros mecânicos

• Tipo de célula: monocrystalline Tipo N, 16BB
• Número de células: 132 (6 x 22)
• Dimensões: 2278 x 1134 x 30 mm
• Peso: 31,8 kg
• Vidro dianteiro / traseiro: 2,0 mm / 2,0 mm
• Cor do quadro: prata
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4 mm² (IEC), , 12 AWG (UL)
• Conector: QC 4.10-35 / MC4-EVO2A
• Comprimento do cabo (com conector:) vertical 300 mm (+) / 400 mm (-); Leapfrog 800 mm (+) / 800 mm (-); horizontal 1300 mm (+) / 1300 mm (-)

Embalagem

• Módulos por palete: 36 unidades
• Módulos por Recipiente 40 'HQ: 720 unidades

Garantia

• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos
• Degradação no primeiro ano: 1%
• Degradação anual: 0.4% por 30 anos
• Potência garantida 30 anos: 87.4%

Certificações

• Produto: IEC 61215, , IEC 61730
• Sistemas de gestão: ISO 9001: 2015, , ISO 14001: 2015, , ISO 45001: 2018, , IEC 62941: 2019
• Tag: CE, , TÜV

Perguntas frequentes (FAQ)

1. Quanta energia extra a face de um painel bifacial contribui?

Depende da refletividade da superfície e na altura de montagem. JA Solar indica que, com um 10% de irradiância traseira da frente, o Jam66D42-575 / MB vai de 575 W A 621 W. Em superfícies brancas ou clara e com o alto módulo, o ganho pode ser maior; Em um coping do telhado preso à tampa, será muito reduzido.

2. É um bom painel para o telhado de uma casa?

Por seu tamanho (2,28 m de comprimento) e seu peso (31,8 kg) é considerado principalmente para capas planas, , industrial buildings, , pomares solares e pérgulas. Para telhados residenciais inclinados são geralmente módulos mais práticos de formato menor, ou kit solar completo já dimensionado para o auto-consumo doméstico.

3. Quais conectores carregam e são compatíveis com o MC4?

O módulo incorpora conectores QC 4.10-35 / MC4-EVO2A, compatível com o padrão MC4 e certificados para sistemas pares 1500 V DC. Para garantir a vedação e a validade da garantia, recomenda-se sempre se conectar com conectores do mesmo fabricante e modelo.

4. O que inversor eu preciso para estes paineis?

A inversor você deve admitir em cada entrada do MPPT pelo menos o corrente de curto-circuito com ganho bifacial (16,37 a 10%) e uma tensão de corda compatível com o COV corrigido pela temperatura. A inversores rede faixa de comércio, trifásica, geralmente, preparadas, para, altos, atuais, módulos assim.

5. Que garantia oferece JA Solar neste módulo?

12 anos de garantia de produtos enfrentando defeitos de fabricação e 30 anos de garantia de energia linear, com uma perda máxima do 1% no primeiro ano e de 0,4% anualmente posteriormente, o que garante pelo menos um 87.4% do poder inicial no ano 30.

6. Onde encontro mais informações para projetar uma instalação com paineis bifaciales?

No Blog Tienda Solar nós publicamos guias de compra, comparativos entre paineis dicas monofaciais e bifaciais, de dimensionamento e artigos técnicos desenvolvidos por especialistas em energia fotovoltaica.
