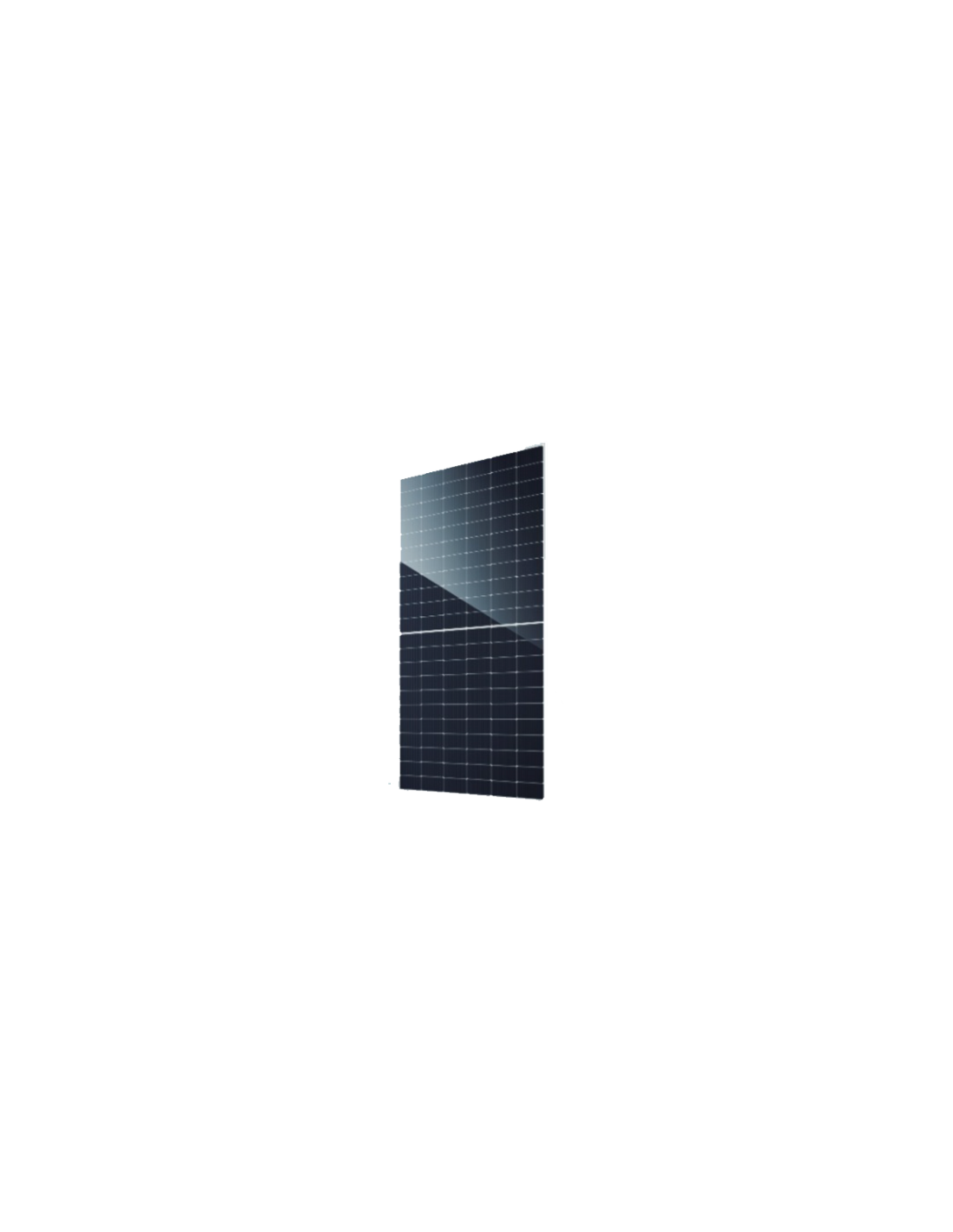

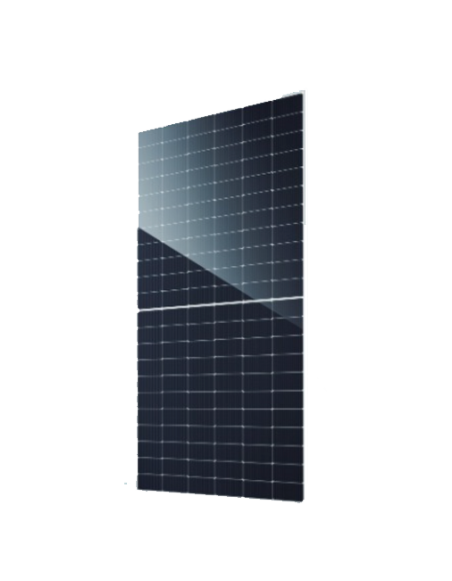

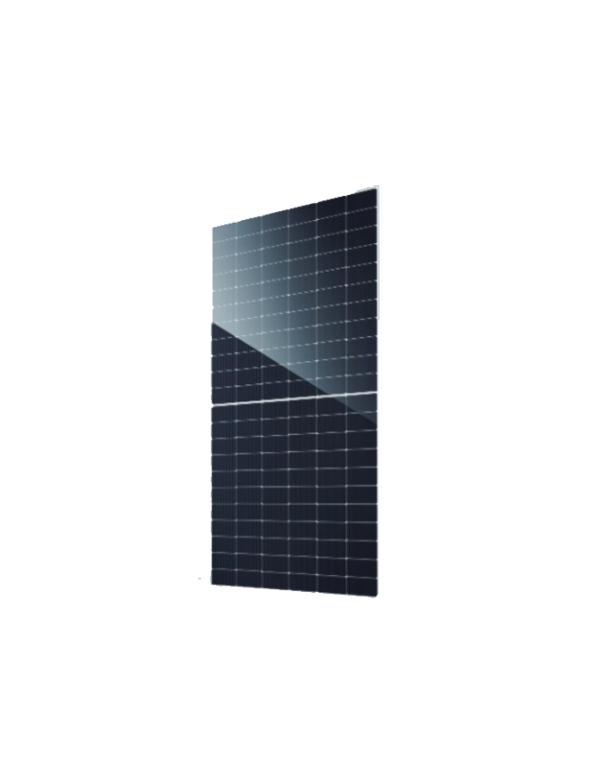

Bifacial Solar Panel JA Solar 575W Silberrahmen Jam66D42-575 / MB

Vorteile des Sonnenkollektors JA Solar 575W JAM66D42-575 / MB

JA Solar es ist einer der größten hersteller von photovoltaikmodulen der welt und der reichweite Deepblue 4.0 pro es ist Ihre Wette für große Formatmöglichkeiten. Die JAM66D42-575 / MB es ist für projekte konzipiert, in denen jedes quadratmeter und jeder euro der struktur zählen: durch konzentration 575 W in einem einzigen Modul, die Anzahl der Paneele, Klammern, Schienen und Montagestunden durch installierte KWP wird reduziert.

Bifacial production: extra energy from the back face

Der große Unterschied dieses Moduls vor einem Monofazialen Panel ist in seiner transparentes hinteres glas. Danke an a 80% bisibialität ± 10%, die Rückseite nutzt das von Boden oder Deck reflektierte Licht. Die Karte selbst JA Solar quantifiziert: mit einem 10% rückstrahlungsverhältnis von 10% von 10%, das Modell von 575 W Lieferung 621 W, das heißt, einige 46 W zusätzlich mit Panel (ca. 8% mehr).

Diese Verstärkung ist größer, je mehr reflektierender die Oberfläche unter dem Modul steht: deckt mit weißem blatt, , kies klären oder betonböden favor, bevorzugen sie, vor allem in einrichtungen an hohe oder geneigte strukturen wo licht ohne hindernisse auf den rücken kommt.

N-Typ-Technologie mit geringer Abbau und weniger Wärmeverluste

Zellen n sie präsentieren ein light-induzierte Abbau (Deckel) sehr reduziert mit den alten P-Typ-Zellen, etwas, das sich in der Energiegarantie widerspiegelt: 1% abbau das erste jahr und a 0,4% pro jahr für 30 jahre, was die mitgelieferte leistung in der 87.4% am Ende der Periode. Nach der Vergleichskurve von JA Solar, ein standardmodul würde auf der 83.1% im gleichen zeitraum ein unterschied von mehr als 4 punkte der garantierten produktion.

Die temperaturkoeffizient von -0,300%/°C begrenzen Sie den Kraftverlust im Sommer. Mit der Zelle 65 ° C (40 ° C über den STC-Bedingungen), der theoretische Verlust würde von 12%, ein bemerkenswertes Verhalten für ein Modul dieser Größe, das der Mittagssonne in Spanien oder Portugal ausgesetzt ist.

16BB-Technologie und bessere Antwort mit niedrigem Licht

Die 16 sammelschienen (16bb) sie verkürzen den pfad des stroms in jeder zelle, verringern widerstandsverluste und machen die zelle toleranter für mikrofixe. JA Solar hebt ein beste antwort mit geringer bestrahlung, was in nützlicheren stunden der produktion bei sonnenaufgang, bei sonnenuntergang und an bewölkten tagen in die produktion führt.

Wenn Sie Alternativen vergleichen, in Tienda Solar sie können unser gesamtes sortiment an überprüfen solarplatten gummi- und Bilde von Tier 1 Hersteller.

Wo soll ich das installieren JA Solar JAM66D42 575W?

Flachdeckel und Industrieschiffe

Mit 2278 x 1134 x 30 mm und 31,8 kg, dieses panel ist für installationen konzipiert kommerzieller und industrieller selbstverbrauch auf flachen oder blechabdeckungen, wo es montiert ist strukturen für sonnenkollektoren dreieckige oder Neigung, die das Licht auf das Rückwand leiten lassen. Die Last auf dem Cover ist eines von einigen 12,3 kg / m² durch das gewicht des moduls, nicht die struktur zählen.

Solar-Obstplantagen und Bodenstrukturen

In Bodenträgern reduziert das Hochleistungsformat die Anzahl der Zeichenfolgen und die Feldverkabelung. Die maximale Systemspannung von 1500 V DC es ermöglicht lange serien und daher weniger anschlusskästen und weniger verluste in gleichstrom.

Pergolas, Marquee und Carports

Die doppelglas von 2,0 mm lässt einen teil des lichts zwischen den zellen und nutzen sie die reflexion des bodens, wodurch dieses modul in eine gute option für umgewandelt wird photovoltaikpergolas und parkmarquen.

Wechselrichter kompatibel

Mit einer IM von 14.30 a in stc und eins ISC von 16.37 A mit einem hinteren heckverstand von 10% ist es bequem zu wählen wechselrichter solar bei MPPT-Eingängen, die für Hochstrommodule vorbereitet wurden. In Selbstverbrauchsprojekten mit Lagerung wechselrichter hybrid dreiphase kombiniert mit lithiumbatterien sie ermöglichen es ihnen, die produktion von mittag in den pausen des verbrauchs zu bewegen.

Orientierungsprobe der Saitengröße

Auf VOC 47.98 V und a vOC-Koeffizient von -0,260%/°C, nach -10 ° C die offene schaltungsspannung jedes moduls würde bis zu einigen aufstehen 52,4 V. Mit einer solar-wechselrichter von 1000 V DC sie könnten theoretisch anschließen 19 module in reihe, und sogar 28 module in systemen 1500 V DC. Die endgültige Dimensionierung sollte immer mit dem MPPT-Fenster von validiert werden solar-wechselrichter und die minimale historische temperatur der site.

Detaillierte technische Eigenschaften

Elektrische Parameter in STC

• Nominale Maximalleistung (PMAX:) 575 W
• Spannung im Freikreis (VOC:) 47,98 V
• Spannung am maximalen Power Point (VMP:) 40.21 V
• Kurzschlussstrom (ISC:) 15.16
• Strom am Punkt der maximalen Leistung (Imp:) 14.30
• Effizienz des Moduls: 22.3%
• Leistungstoleranz: 0 bis +5 w
• STC-Bedingungen: bestrahlungsstärke 1000 W / m², zelltemperatur 25 ° C, , BIN 1,5G

Elektrische Parameter mit 10% Rückstrahlung

• Maximale Leistung (PMAX:) 621 W
• Spannung im Freikreis (VOC:) 47,98 V
• Spannung am maximalen Power Point (VMP:) 40.21 V
• Kurzschlussstrom (ISC:) 16.37
• Strom am Punkt der maximalen Leistung (Imp:) 15.44

Temperaturkoeffizienten

• ISC-Temperaturkoeffizient (α_isc:) + 0.046%/°C
• VOC-Temperaturkoeffizient (β_VOC:) -0,260%/°C
• PMAX-Temperaturkoeffizient (γ_PMP:) -0,300%/°C

Betriebsbedingungen

• Maximale Systemspannung: 1500 V DC
• Betriebstemperatur: -40 ° C bis +85 ° C
• Maximale Sicherung in Reihe: 30 A
• Maximale statische Frontlast: 5400 Pa
• Maximale statische Last hinten: 2400 Pa
• NOCT: 45 ± 2 ° C
• Bifacialidad: 80% ± 10%
• Verhalten gegen Feuer: Ul Typ 29

Mechanische Parameter

• Art der Zelle: monokristalline Typ N, 16bb
• Anzahl der Zellen: 132 (6 x 22)
• Maße: 2278 x 1134 x 30 mm
• Gewicht: 31,8 kg
• Front- / Heckglas: 2,0 mm / 2,0 mm
• Farbe des Rahmens: silber
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4 mm² (IEC), , 12 AWG (UL)
• Stecker: QC 4.10-35 / MC4-EVO2A
• Kabellänge (mit Anschluss:) vertikale 300 mm (+) / 400 mm (-); Leapfrog 800 mm (+) / 800 mm (-); horizontale 1300 mm (+) / 1300 mm (-)

Verpackung

• Module pro Palette: 36 einheiten
• Module von Container 40 'HQ: 720 einheiten

Garantie

• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre
• Abbau das erste Jahr: 1%
• Jährlicher Abbau: 0.4% 30 jahre lang
• Garantierte Leistung 30 Jahre: 87.4%

Zertifizierungen

• Produkt: IEC 61215, , IEC 61730
• Managementsysteme: ISO 9001: 2015, , ISO 14001: 2015, , ISO 45001: 2018, , IEC 62941: 2019
• Stichwort: EG, , TÜV

Häufig gestellte Fragen (FAQ)

1. Wie viel zusätzliche Energie beitragen die Rückseite einer Bifazialplatte?

Es hängt von der Reflektivität der Oberfläche und der Montagehöhe ab. JA Solar zeigt an, dass mit a 10% rückstrahlung der Vorderseite, der JAM66D42-575 / MB geht von 575 W A 621 W. Auf weißen Oberflächen oder klarem und mit dem hohen Modul kann die Verstärkung höher sein; Auf einem Dachkopieren an der Abdeckung stecken sie sehr reduziert.

2. Ist es eine gute Panel für das Dach eines Hauses?

Für seine Größe (2.28 m lang) und sein gewicht (31,8 kg), ist hauptsächlich gedacht flache abdeckungen, , industriegebäude, , solar-obstgärtel und pergolen. Für geneigte Wohndächer sind in der Regel praktische Module mit kleinerem Format oder a solarausrüstung vollständig dimensioniert für den häuslichen selbstverbrauch.

3. Welche Anschlüsse tragen und sind mit MC4 kompatibel?

Das Modul enthält Anschlüsse QC 4.10-35 / MC4-EVO2A, kompatibel mit dem MC4-Standard und Zertifikaten für sogar Systeme 1500 V DC. Um die Abdichtung und die Gültigkeit der Garantie zu gewährleisten, wird empfohlen, immer mit den Anschlüssen aus demselben Hersteller und Modell herzustellen.

4. Was solar-wechselrichter brauche ich für diese paneele?

Die solar-wechselrichter sie müssen bei jedem MPPT-Eingang zumindest das eingeben kurzschlussstrom mit bricialer Gain (16,37 bis 10%) und eine stringspannung kompatibel mit dem VOC durch Temperatur korrigiert. Die wechselrichter vernetzung der handelsbereich dreiphasig wird normalerweise auf hochstrommodule so vorbereitet.

5. Welche Garantie bietet es an JA Solar in diesem modul?

12 jahre produktgarantie herstellungsdefekte gegenüberstellen und 30 jahre lineare energiegarantie, mit einem maximalen verlust der 1% im ersten jahr und von 0,4% jährlich anschließend, was mindestens eins gewährleistet 87.4% der anfänglichen macht des jahres 30.

6. Wo finde ich weitere Informationen, um eine Installation mit Bilglasplatten zu entwerfen?

In dem Blog Tienda Solar wir veröffentlichen kaufleitfäden, vergleiche zwischen einmännungs- und bildespanen, größen-tipps und technischen artikeln, die von photovoltaic energy-experten entwickelt wurden.
