Hybrid Solar Kit Deye 12kw Einphasig Mit 24 Panels Tongwei 630W und Batterie V-TAC 14,33KWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 15,12kwp (24 x 630W)
• Nominalausgangsleistung AC: 12.000W
• Speicherkapazität: 14.33kWh nominal (ein paar 12,9kwh bei 90% DOD, geschätzter Wert)
• Ladestrom / system download: 140A (batteriegrenze; das solar-wechselrichter unterstützt 250A)
• Saiten-Konfiguration: 3 8 panel-saiten (eines von MPPT)
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-12K-SG02LP1-EU-AM3

• Nennwechselspannung (Eingabe / ausgabe:) 12.000W
• Maximal scheinbare Leistung: 13.200VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 18.000W
• Maximaler Zugang FV-Leistung: 24.000W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 3/2 + 2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A + 26A
• Maximaler Kurzschlussstrom: 44A + 44A + 44A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 250A
• Nominal- und maximaler Wechselstrom (Eingabe / Ausgabe:) 54.6A / 52.2A
• Maximaler kontinuierlicher Netzwerkschritt (Netzwerk ein Verbrauch:) 60A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Schutz gegen elektrische Bogen (AFCI:) optional
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 45 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 420 x 670 x 233 mm
• Gewicht: 35,6kg
• Netzwerkvorschriften: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

V-TAC-Lithium-Batterie VT-14033

• Typ: Ion-Lithium-Batterie, strukturieren 16 zellen in Serien (16S1P)
• Nennkapazität: 280Ah
• Nennspannung: 51,2V
• Nominale Energie: 14,33kwh
• Standard-Laden / Entladen Strom: 130A
• Maximum loading / discharge continuous current: 140A
• Standardlastspannung: 57,6V
• Lastmengenspannung: 57,6V
• Endspannungsabgabe: 43,2V
• Empfohlene Lastmethode: 130a Konstantstrom noch bis 57,6V und konstante Spannung von 57,6 V noch bis 14A
• Innenwiderstand: 16mω
• Alter: 8.000 zyklen oder mehr (25 ° C, 90% DOD; 80% EOL)
• Kommunikation: KÖNNEN
• Ladungstemperatur: von 0 bis 60 ° C
• Entladungstemperatur: von -20 bis 60 ° C
• Schutzart: IP20 (installation in innenräumen)
• Abmessungen (Hintergrund x breit x hoch:) 660 x 154 x 900 mm
• Verfügbare Farben: Weiß (SKU 12713) und Schwarz (SKU 12714)

Vorteile des Solar-Kits Deye 12kw mit Batterie V-TAC 14,33 kWh und 24 Panels Tongwei

Großraum Lagerung ohne Multiplikausrüstung

Um sich anzugehen 14,33kwh von der V-TAC VT-14033 mit 5 KWh-Modulen wären mit ihren Parallelkabeln und ihrem Raum drei Batterien erforderlich. Hier passt alles in einem einzigen Team von 280Ah, mit eine einzige verbindung nach solar-wechselrichter und kommunikation von KÖNNEN. Weniger Anschlussstellen bedeuten eine schnellere Montage und weniger Elemente als zur Überprüfung bei der Wartung. Weitere Informationen finden Sie in anderen Speicheroptionen in unserem Abschnitt lithiumbatterien.

Mehr nächtliche Leistung von einer einzelnen Batterie

Mit 140A kontinuierlich und 130A standardstrom, der V-TAC kann umherstellen 7,2kw bei nominaler Spannung, mehr als ein doppelte 5kWh-Modul, das an seinem empfohlenen Strom arbeitet. In einem solar-wechselrichter von 12kw, das ermöglicht Ihnen, einen guten Teil der üblichen Belastung eines großen Zuhauses oder eines kleinen Unternehmens zu erhalten. Euer eure innenwiderstand von 16mΩ es begrenzt verluste, wenn sie bei hohen strömen arbeitet.

Solar-Wechselrichter Deye 12kw mit drei MPPT

Die SUN-12K-SG02LP1-EU-AM3 es ist das leistungsfähigste Modell der SG02LP1-Single-Phase-Serie wechselrichter hybrid von Deye. Bietet an 12.000 Watt nominal, , doppelte gipfel seiner leistung für 10 sekunden, , 60a Netzwerkschritt, , 6 programmierbare zeitschlitze, eingang zu dieselgenerator und parallel tätig bis zu 16 teams. Ihre 3 26A MPPT empfangen 24 paneele in drei saiten von 8 ohne schneidstrom.

24 doppelglas Tongwei-Paneelen

Die Module TNC 2.0 kombinieren 132 durchschnittliche N-Typ-Zellen, , 2,0 mm glas auf beiden seiten und iP68-Anschlusskasten, mit bifilifizität von 80 ± 5% und eine lineare garantie, die das gewährleistet 87.40% der macht in 30 jahren. Entdecken Sie das gesamte Sortiment von solarplatten.

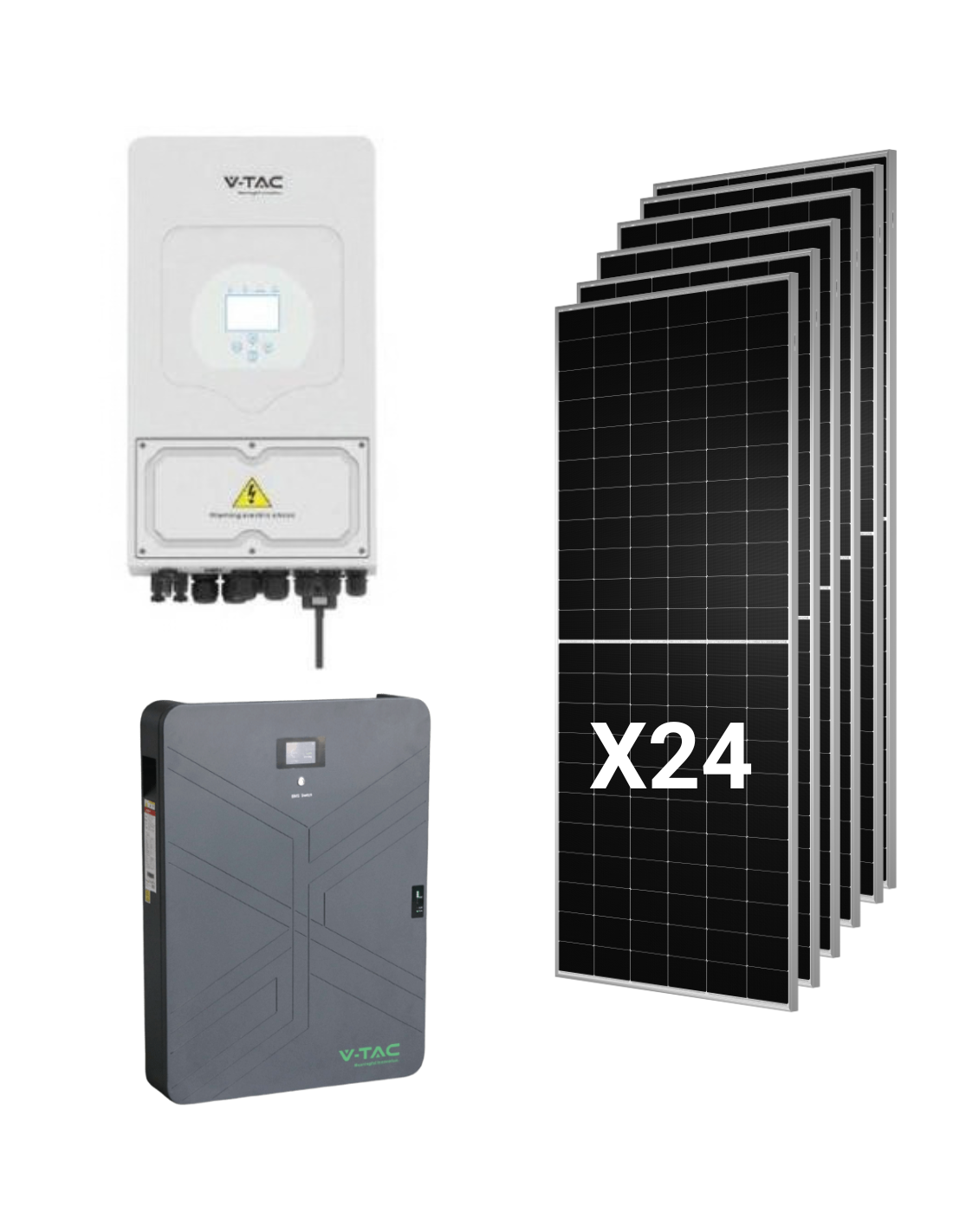

Kit-Inhalt

• 1 x Hybrid-Wechselrichter Deye SUN-12K-SG02LP1-EU-AM3 von 12.000W, , einphasig.
• 24 x Tongwei Solar Panel TNC 2.0 TwMNH-66HD630 von 630W, N-typ bifacial.
• 1 x V-TAC-Lithium-Batterie VT-14033 von 14,33kwh und 280Ah nach 51,2V.

Vollständige Installation in Tienda Solar mit unserem strukturen für sonnenkollektoren für den deckel oder boden und mit der verdrahtung und den notwendigen schutz.

Technische Systemdetails

FV-Feld: Drei Saiten von acht Modulen

Jeder der 3 MPPT erhalten 8 panels in reihe. An der Stelle der maximalen Leistung funktioniert jede Zeichenfolge 328,8V, innerhalb des MPPT-Bereichs 150-425V. Im offenen Kreislauf ist die Spannung 396V in stc und einigen 429V bei -10 ° C, berechnet mit dem VOC-Koeffizienten -0,24%/°C, mit rand vor dem 500V max. Der Arbeitsstrom, 15,33A, er ist locker vor dem 26A pro eingang und das 15.120Wp geben sie im feld die ein maximale FV-Leistung von 18.000 W, mit einem DC / AC-Verhältnis von 1,26.

V-TAC-Batterie mit solar-wechselrichter Deye

Das Batteriespannungsfenster 43,2V nach 57,6V, passt in den batteriebereich von solar-wechselrichter, von 40-60V, und die kommunikation erfolgt durch KÖNNEN. Die Stromgrenze wird mit der Batterie befestigt, mit 140A, vor dem 250A eingestehen solar-wechselrichter. V-TAC empfiehlt eine Last an 130A in konstantem Strom noch bis 57,6V, gefolgt von ständige spannung bis der strom abgeht 14A.

Produktions- und Referenzautonomie

Mit 5 stunden sonnenspitze des durchschnitts und einer globalen leistung von 80%, das feld von 15,12kwp würde einige produzieren 60 kWh am Tag. Nach 90% tiefe der entladung referenz, der akku würde einige anbieten 12,9kwh-Nutzung (schätzung der nennkapazität), in der nähe von a fünften der produktion und einige 13 stunden lieferung mit einem mittelgroßen nachtverbrauch von 1kw. Diese Zahlen sind Anleitung; in dem Blog Tienda Solar sie finden anleitungen von unseren experten, um die dimensionierung an ihren echten verbrauch anzupassen.

Batterielort

Die VT-14033 maßnahmen 660 x 154 x 900 mm (hintergrund x breit x hoch) und hat iP20-Schutz, also sollte es installiert werden innen. Gibt die Last zwischen 0 und 60 ° C und download zwischen -20 und 60 ° C.

Wer läuft?

Geschäft mit anhaltendem Verbrauch

Büros, Unternehmen oder Workshops, die beleuchtete Teams am Ende des Tages pflegen (kalte Kammkammern, Server, Alarme oder Beleuchtung) nutzen die 14,33kwh batterie nach einem tag der produktion 15kwp.

Große Häuser mit hoher Nachfrage am Nachmittag

Häuser mit aerotermia, , induktion und klimaanlage das konzentrieren sich einen guten teil des verbrauchs, indem er die sonne fällt, eine kapazität und eine entladungsleistung in dieser batterie sehr höher als die eines kleinen moduls.

Installateure, die die Montage vereinfachen möchten

Eine einzelne Batterie mit großer Kapazität und eine validierte Zeichenfolgenkonfiguration reduzieren die Installationsstunden. Fragen Sie für andere Kombinationen alle unsere sonnenkits oder der bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Welche Leistung kann V-TAC-Batterie mit dem Batterie liefern solar-wechselrichter von 12 kW?

Noch bis 140A kontinuierlich, einige 7,2kw bei nominaler Spannung. Die solar-wechselrichter unterstützt 250A, in diesem Kit markiert das Limit die Batterie. Verbrauchszüge, die überschreiten, dass die Sun-Out-Macht aus dem Netzwerk abgedeckt wird, dank 60a Netzwerkschritt von der solar-wechselrichter.

2. Wie viel Energie kann ich den Akku verwenden?

Nennkapazität ist 14,33kwh. Nehmen Sie die 90% tiefe der entladung mit dem V-TAC seine Nutzungsdauer definiert, bekommen sie etwas 12,9kwh verwendung nach Zyklus. Die letzte Figur hängt von der Entladungskonfiguration des solar-wechselrichter.

3. Wie sind die 24 Platten zwischen MPPT?

Auf 3 8 panel-saiten, eines von MPPT. Jede Zeichenfolge funktioniert für einige 328,8V und es überschreitet nicht das 429V bei der schaltung auf -10 ° C, da die MPPTS unabhängig sind, kann jede Zeichenfolge in einer anderen Ausrichtung installiert werden.

4. Hält es die Lieferung während eines Blackouts?

Ja. Die solar-wechselrichter kann in arbeiten isoliert mit der energie der platten und der batterie und gibt es zu twicts von doppelt soweit sie sind 10 sekunden lang. Autonomie hängt von der angeschlossenen Lade- und Batteriestatus ab.

5. Ist es lediglich, Überschüsse auszugleichen?

Die solar-wechselrichter beinhaltet den spanischen standard UNE 217002 zu den Zertifizierungen der Netzwerkverbindung. Die Legalisierung und Überschüsse sollte mit einem autorisierten Installationsprogramm verarbeitet werden, das auch diese Lieferung prüft einphasig gibt ein team von 12kw.

6. Welche Garantie haben die Komponenten?

Die tongwei Panels angebot 12 jahre produktgarantie und 30 jahre lineare energiegarantie, und das solar-wechselrichter Deye, , 5 oder 10 jahre entsprechend der endgültigen Installationsstelle. Die V-TAC-Batterie ist von der Herstellergarantie abgedeckt. Wenden Sie sich vor dem Kauf an die aktuellen Bedingungen.

7. Wie viel Bedürfnisse brauchen Paneele?

Die 24 Module 2.382 x 1,134 mm und 32,2kg jeder, sie besetzen einige 65m² ohne Trennungen zu zählen. Wenn Sie eine vorherige Installation mit einem haben solar-wechselrichter vernetzung, das Deye unterstützt kupplung AC um es zu integrieren.
