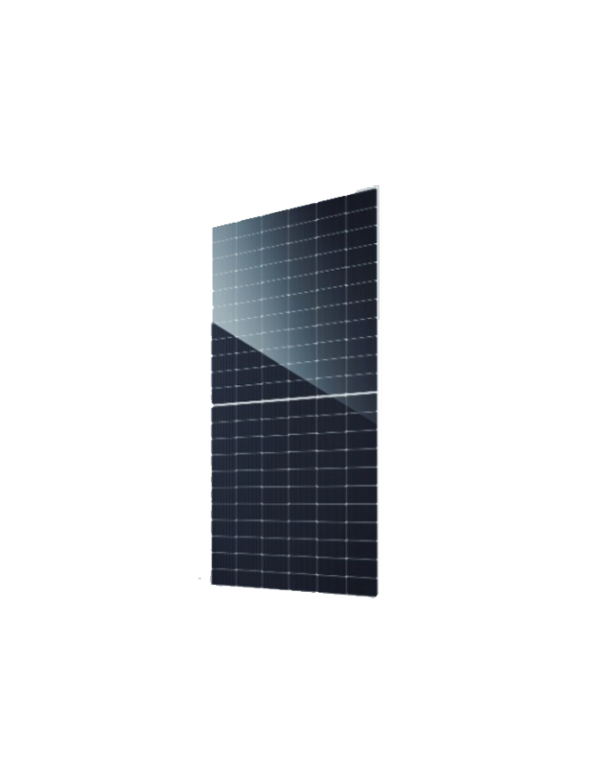

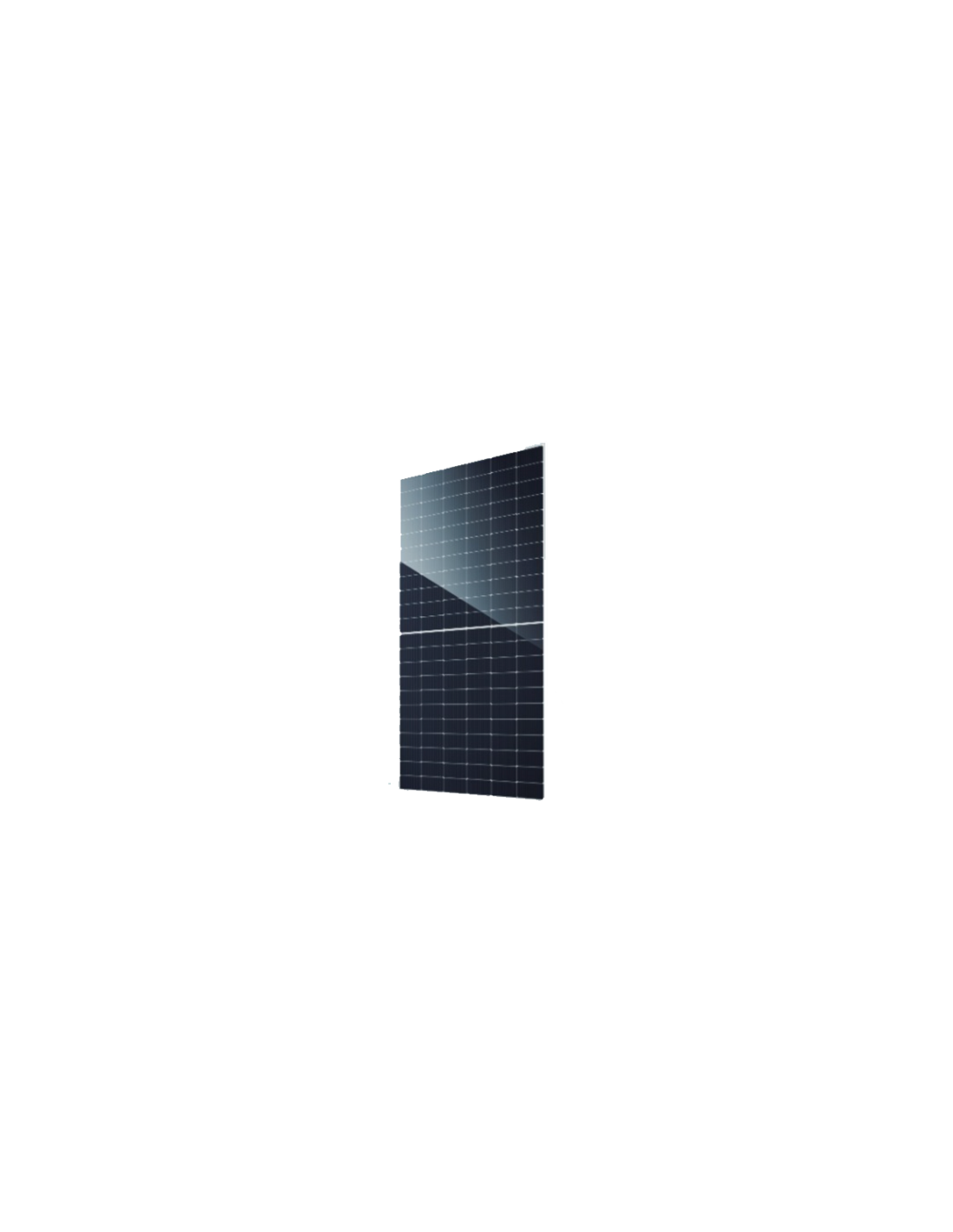

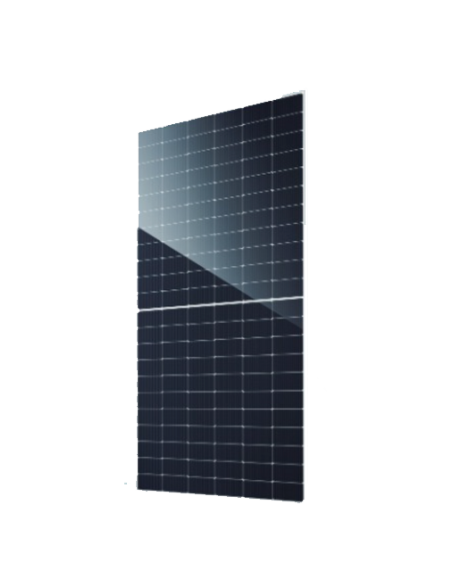

Panneau solaire bivisial JA Solar Jam 66D42-575 / MB

Avantages du panneau solaire JA Solar JAM66D42-575 / MB

JA Solar c'est l'un des plus grands fabricants de modules photovoltaïques du monde et de la gamme Deepblue 4.0 Pro c'est votre pari pour les installations de grand format. Les JAM66D42-575 / MB il est conçu pour des projets dans lesquels chaque mètre carré et chaque euro de structure compte: en se concentrant 575 W dans un seul module, le nombre de panneaux, d'agrafes, de rails et d'heures de montage par KWP installé est réduit.

Production à bifactielle: énergie supplémentaire de la face arrière

La grande différence de ce module devant un panneau monofacial est dans sa verre arrière transparent. Grâce à un 80% de bifialité ± 10%, la face arrière profite de la lumière réfléchie par le sol ou le pont. La carte elle-même JA Solar quantifie: avec un rapport sur l'irradiance arrière de 10% de 10%, le modèle de 575 W Livraison 621 W, c'est, c'est-à-dire 46 W supplémentaires par panneau (environ 8% de plus).

Ce gain est plus grand, plus la surface est plus réfléchissante sous le module: couvre avec feuille blanche, , gravier clair ou alors sols en béton favoriser la production arrière, en particulier dans les installations de structures hautes ou inclinées où la lumière vient sans obstacles au dos.

Technologie de type N avec faible dégradation et pertes moins thermiques

Cellules n ils présentent un dégradation induite par la lumière (couvercle) très réduite face aux anciens cellules de type P, quelque chose qui se reflète dans la garantie de puissance: 1% de dégradation de la première année et un 0,4% par an pendant 30 ans, qui laisse la puissance garantie dans le 87.4% à la fin de la période. Selon la courbe comparative de JA Solar, un module standard resterait à la 83.1% dans la même période, une différence de plus de 4 points de production garantie.

Les coefficient de température de -0 300%/°C limiter la perte de pouvoir en été. En passant, avec la cellule 65 ° C (40 ° C au-dessus des conditions de STC), la perte théorique serait de 12%, un comportement remarquable pour un module de cette taille exposé au soleil de midi en Espagne ou au Portugal.

La technologie 16BB et meilleure réponse avec la faible lumière

Les 16 busbars (16BB) ils raccourcissent le chemin du courant au sein de chaque cellule, réduisent les pertes résistives et rendent la cellule plus tolérante aux microfixes. JA Solar faits saillants un meilleure réponse avec faible irradiance, qui se traduit par des heures de production plus utiles au lever du soleil, au coucher du soleil et aux jours nuageux.

Si vous comparez des alternatives, dans Tienda Solar vous pouvez vérifier toute notre gamme de panneaux solaires sUMPACIAL ET BIFACIAIRE DES FABRICANTS DE TIER 1.

Où installer le JA Solar JAM66D42 575W?

Couvertures plates et navires industriels

Avec 2278 x 1134 x 30 mm et 31,8 kg, ce panneau est conçu pour les installations consommation commerciale et industrielle sur des couvercles plats ou en tôle, où il est monté sur structures pour panneaux solaires triangulaire ou inclinaison qui laissait la lumière passer sur la face arrière. La charge sur la couverture est l'une des manifestations 12,3 kg / m² par le poids du module, ne comptez pas la structure.

Vergers solaires et structures de sol

Dans les plantes au sol, le format haute puissance réduit le nombre de cordes et de câblage de champ. Les tension de système maximale de 1500 V CC il permet de longues séries et, par conséquent, moins de boîtes de connexion et moins de pertes dans le courant continu.

Pergolas, chapiteau et cabinets

Les double verre de 2,0 mm laisse une partie de la lumière entre les cellules et tirer parti du reflet du sol, qui convertit ce module en une bonne option pour pergolas photovoltaïques et marqueurs de stationnement.

Onduleurs compatible

Avec un IMP DE 14.30 A en STC et un ISC de 16.37 A avec un gain arrière de 10%, il est pratique de choisir onduleurs solaire avec des entrées MPPT préparées pour les modules à courant élevé. Dans des projets d'auto-consommation avec stockage onduleurs hybride trois phases combinées à batteries de lithium ils vous permettent de déplacer la production de midi sur les pathes de consommation.

Échantillon d'orientation des cordes

Sur COV 47.98 V et un coefficient de COV de -0,260%/°C, à -10 ° C la tension de circuit ouvert de chaque module se lèverait jusqu'à certains 52.4 V. Avec un onduleur de 1000 V CC ils pourraient théoriquement se connecter 19 modules en série, et même 28 modules dans les systèmes 1500 V CC. La dimension finale doit toujours être validée avec la fenêtre MPPT de onduleur et la température historique minimale du site.

Caractéristiques techniques détaillées

Paramètres électriques en STC

• Puissance maximale nominale (Pmax:) 575 W
• Tension en circuit ouvert (COV:) 47,98 V
• Tension au point de courant maximum (VMP:) 40.21 V
• Courant de court-circuit (ISC:) 15.16
• Courant au point de la puissance maximale (IMP:) 14.30
• Efficacité du module: 22.3%
• Tolérance de l'alimentation: 0 à +5 w
• Conditions STC: irradiance 1000 W / m², température cellulaire 25 ° C, , SUIS 1,5G

Paramètres électriques avec irradiance arrière à 10%

• Puissance maximale (Pmax:) 621 W
• Tension en circuit ouvert (COV:) 47,98 V
• Tension au point de courant maximum (VMP:) 40.21 V
• Courant de court-circuit (ISC:) 16.37
• Courant au point de la puissance maximale (IMP:) 15.44

Coefficients de température

• Coefficient de température ISC (α_Isc:) + 0.046%/°C
• Coefficient de température COV (β_Voc:) -0,260%/°C
• Coefficient de température Pmax (γ_PMP:) -0,300%/°C

Conditions de fonctionnement

• Tension système maximale: 1500 V CC
• Température de fonctionnement: -40 ° C à +85 ° C
• Fusible maximum en série: 30 A
• Charge frontale statique maximale: 5400 Pa
• Charge statique maximale arrière: 2400 Pa
• NOCT: 45 ± 2 ° C
• Bifacialidad: 80% ± 10%
• Comportement contre le feu: Type UL 29

Paramètres mécaniques

• Type de cellule: monocristallin Type N, 16BB
• Nombre de cellules: 132 (6 x 22)
• Dimensions: 2278 x 1134 x 30 mm
• Poids: 31,8 kg
• Verre avant / arrière: 2.0 mm / 2.0 mm
• Couleur du cadre: argent
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4 mm² (IEC), , 12 AWG (UL)
• Connecteur: QC 4.10-35 / MC4-EVO2A
• Longueur du câble (avec connecteur:) vertical 300 mm (+) / 400 mm (-); Leapfrog 800 mm (+) / 800 mm (-); horizontale 1300 mm (+) / 1300 mm (-)

Emballage

• Modules par palette: 36 unités
• Modules par conteneur 40 'HQ: 720 unités

Une garantie

• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans
• Dégradation la première année: 1%
• Dégradation annuelle: 0.4% depuis 30 ans
• Puissance garantie 30 ans: 87.4%

Certifications

• Produit: CEI 61215, , CEI 61730
• Systèmes de gestion: ISO 9001: 2015, , ISO 14001: 2015, , ISO 45001: 2018, , CEI 62941: 2019
• Tag: CE, , TÜV

Foire aux questions (FAQ)

1. Combien d'énergie supplémentaire la face arrière d'un panneau de bifacial contribue-t-elle?

Cela dépend de la réflectivité de la surface et de la hauteur de montage. JA Solar indique que, avec un irradience de 10% de l'avant, le jam66d42-575 / Mb va de 575 W a 621 W. Sur des surfaces blanches ou claire et avec le module élevé, le gain peut être plus élevé; Sur un toit en fonction de la couverture, il sera très réduit.

2. Est-ce un bon panneau pour le toit d'une maison?

Pour sa taille (2,28 m de long) et son poids (31,8 kg), est principalement pensé pour couvertures plates, , industrial buildings, , vergers solaires et pergolas. Pour les toits résidentiels inclinés sont généralement des modules plus pratiques de format plus petit, ou un kit solaire terminé déjà dimensionné pour une auto-consommation domestique.

3. Quels connecteurs portent et sont compatibles avec MC4?

Le module intègre des connecteurs QC 4.10-35 / MC4-EVO2A, compatible avec la norme et les certificats MC4 pour des systèmes même 1500 V CC. Pour garantir l'étanchéité et la validité de la garantie, il est recommandé de toujours connecter des connecteurs du même fabricant et modèle.

4. Quoi onduleur ai-je besoin de ces panneaux?

Les onduleur vous devez admettre à chaque entrée MPPT au moins la courant de court-circuit avec gain de bifacial (16,37 à 10%) et une tension de chaîne compatible avec le COV corrigé par la température. Les onduleurs réseaux la plage de commerce triphasée est généralement préparée pour des modules de courant élevés comme celui-ci.

5. Quelle garantie offre-t-il JA Solar dans ce module?

12 ans de garantie de produit faire face aux défauts de fabrication et 30 ans de garantie de puissance linéaire, avec une perte maximale de la 1% la première année et de 0,4% par an par la suite, qui assure au moins un 87.4% de la puissance initiale de l'année 30.

6. Où puis-je trouver plus d'informations pour concevoir une installation avec des panneaux de bifacial?

Dans le Blog Tienda Solar nous publions des guides d'achat, des comparatifs entre les panneaux de saison unique et les panneaux de taille, les astuces de dimensionnement et les articles techniques développés par des experts énergétiques photovoltaïques.
