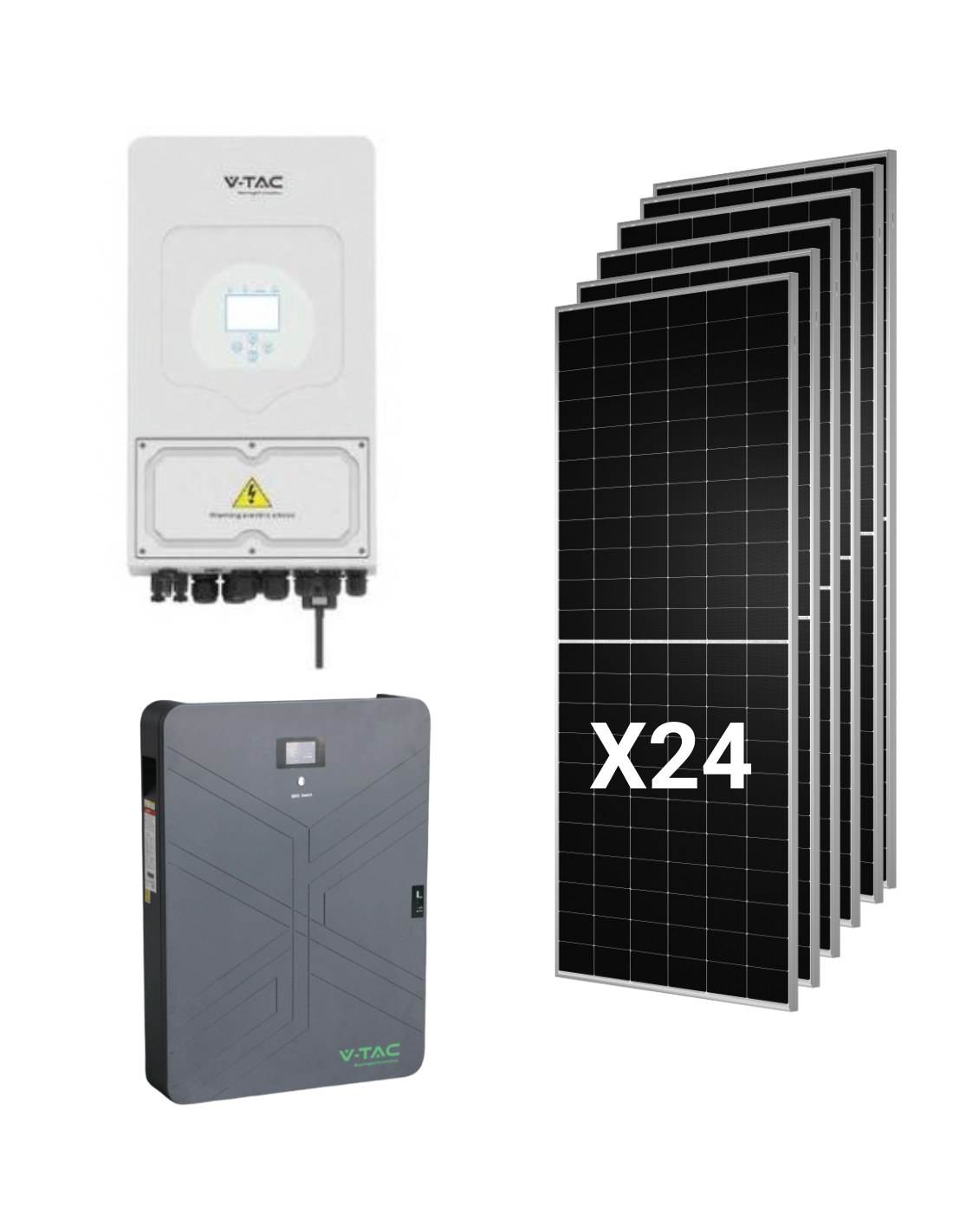

Kit solaire hybride Deye 12kw Monophasé Avec 24 panneaux Tongwei 630W et batterie V-TAC 14,33KWh

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 15,12kwp (24 x 630W)
• Puissance de sortie nominale AC: 12.000W
• Capacité de stockage: 14,33kwh nominal (quelques-uns 12,9kwh à 90% de DOD, valeur estimée)
• Chargement actuel / système télécharger: 140A (limite de batterie; le onduleur supports 250A)
• Configuration des chaînes: 3 cordes de panneau (un par mppt)
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-12K-SG02LP1-UE-AM3

• Puissance AC Nominale (entrée / sortie:) 12.000W
• Puissance apparente maximale: 13.200VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 18.000W
• Accès maximum FV Puissance: 24.000W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 3/2 + 2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A + 26A
• Courant maximum du court-circuit: 44A + 44A + 44A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 250A
• Courant alternatif nominal et maximum (entrée / sortie:) 54.6A / 52.2A
• Étape de réseau continu maximum (réseau une consommation:) 60A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Protection contre l'arc électrique (AFCI:) optionnel
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 45DB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 420 x 670 x 233 mm
• Poids: 35,6kg
• Règlement sur le réseau: UNE 217002, VDE-AR-N 4105, VDE 0126, CEI 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium V-TAC VT-14033

• Type: Batterie ion-lithium, structure 16 cellules en série (16S1P)
• Capacité nominale: 280Ah
• Tension nominale: 51,2V
• Énergie nominale: 14,33kwh
• Courant de chargement / déchargement standard: 130A
• Chargement / décharge maximum courant continu: 140A
• Tension de charge standard: 57,6V
• Tension de limitation de charge: 57,6V
• Décharge de tension d'extrémité: 43,2V
• Méthode de charge recommandée: 130a Constant Constant jusqu'à ce que 57,6V et tension constante de 57,6 V jusqu'à ce que 14A
• Résistance interne: 16mω
• Durée de vie: 8 000 cycles ou plus (25 ° C, 90% DOD; 80% EOL)
• Communication: POUVEZ
• Température de charge: de 0 à 60 ° C
• Température de sortie: de -20 à 60 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Dimensions (arrière-plan x large x haut:) 660 x 154 x 900 mm
• Couleurs disponibles: Blanc (SKU 12713) et Noir (SKU 12714)

Avantages du kit solaire Deye 12kW avec batterie V-TAC 14,33KWh et 24 panneaux Tongwei

Stockage de grande capacité sans équipement multiplique

S'approcher de la 14,33kwh du V-TAC VT-14033 avec des modules de 5 kWh, trois piles seraient nécessaires, avec leurs câbles parallèles et leur espace. Ici tout convient dans une seule équipe de 280Ah, avec une seule connexion à onduleur et communication par POUVEZ. Moins de points de connexion désigne un assemblage plus rapide et moins d'éléments que d'examiner en maintenance. Voir d'autres options de stockage dans notre section batteries de lithium.

Plus de puissance nocturne d'une seule batterie

Avec 140A continue et 130A courant standard, le V-TAC peut livrer autour 7,2kw à la tension nominale, plus de doubler un module de 5 kWh travaillant sur son courant recommandé. Dans un onduleur de 12kw, cela vous permet de conserver une bonne partie de la charge habituelle d'une grande maison ou d'une petite entreprise. Votre résistance interne de 16mΩ il limite des pertes lorsque cela fonctionne à des courants élevés.

Onduleur Deye 12kw avec trois MPPT

Les SUN-12K-SG02LP1-UE-AM3 c'est le modèle le plus puissant de la série monophasé SG02LP1 onduleurs hybride de Deye. Offres 12 000W nominaux, , double pics de sa puissance pendant 10 secondes, , 60a étape réseau, , 6 emplacements horaires programmables, entrée à générateur diesel et fonctionnant en parallèle jusqu'à 16 équipes. Leur 3 26A MPPT recevoir le 24 panneaux dans trois cordes de 8 sans courant.

24 panneaux Tongwei à double verre

Les modules TNC 2.0 combiner 132 cellules n-types moyennes, , verre 2.0 mm des deux côtés et boîte de connexion IP68, avec bifialité de 80 ± 5% et une garantie linéaire qui assure la 87,40% du pouvoir à 30 ans. Découvrez la gamme complète de panneaux solaires.

Contenu de kit

• 1 x Onduleurs Hybrides Deye SUN-12K-SG02LP1-UE-AM3 de 12.000W, , monophasé.
• 24 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium V-TAC VT-14033 de 14,33kwh et 280Ah à 51,2V.

Installation complète dans Tienda Solar avec notre structures pour panneaux solaires pour couvrir ou plancher et avec le câblage et les protections nécessaires.

Détails du système technique

Champ FV: Trois chaînes de huit modules

Chacun des 3 MPPT recevoir 8 panneaux en série. Au point de la puissance maximale, chaque chaîne fonctionne 328,8V, dans la chaîne MPPT 150-425V. En circuit ouvert, la tension est 396V en STC et certains 429V à -10 ° C, calculé avec le coefficient de COV -0,24%/°C, avec la marge devant le 500V maximum. Le flux de travail, 15,33A, il est lâche devant le 26A par entrée, et le 15.120Wp du terrain entrez dans le puissance maximale FV de 18 000W, avec un ratio CC / AC de 1,26.

Batterie V-TAC avec onduleur Deye

La fenêtre de tension de la batterie 43,2V à 57,6V, convient à la plage de batteries de onduleur, de 40-60V, et la communication est faite par POUVEZ. La limite actuelle est fixée par la batterie, avec 140A, devant le 250A admettre onduleur. V-TAC recommande une charge à 130A en courant constant jusqu'à ce que 57,6V, suivi de tension constante jusqu'à ce que le courant descend 14A.

Autonomie de production et de référence

Avec 5 heures de pic solaire de la moyenne et une performance globale de 80%, le champ de 15,12kwp produirait certains 60kwh par jour. À 90% de profondeur de décharge référence, la batterie offrirait à certains 12,9kwh usage (estimation de sa capacité nominale), près d'un cinquième de cette production, et certains 13 heures fourniture avec une consommation de nuit moyenne de 1kw. Ces chiffres sont des conseils; dans le Blog Tienda Solar vous trouverez des guides de nos experts pour ajuster le dimensionnement à votre consommation réelle.

Battery location

Les VT-14033 mesures 660 x 154 x 900 mm (fond x large x haut) et a protection IP20, donc il devrait être installé dans intérieur. Admet la charge entre 0 et 60 ° C et télécharger entre -20 et 60 ° C.

Qui va-t-il?

Entreprise avec la consommation continue

Bureaux, entreprises ou ateliers qui maintiennent des équipes éclairées à la fin de la journée (chambres froides, serveurs, alarmes ou éclairage) profitent de la 14,33kwh batterie après une journée de production 15kwp.

Grandes maisons à forte demande dans l'après-midi

Maisons avec aerotermia, , induction et climatisation cela concentre une bonne partie de la consommation en chute du soleil trouver une capacité et une puissance de décharge dans cette batterie très supérieure à celles d'un petit module.

Installateurs qui veulent simplifier l'assemblage

Une seule batterie de grande capacité et une configuration de chaînes validées réduisent les heures d'installation. Pour d'autres combinaisons, consultez tous nos kits solaires ou la gamme de onduleurs solaire.

Foire aux questions (FAQ)

1. Quelle power peut livrer la batterie V-TAC avec le onduleur de 12kw?

Jusqu'à ce que 140A continue, certains 7,2kw à la tension nominale. Les onduleur supports 250A, donc dans ce kit, la limite marque la batterie. Les consommations excédant que le réseau de soleil est couvert du réseau, grâce à 60a étape réseau du onduleur.

2. Combien d'énergie puis-je utiliser la batterie?

La capacité nominale est 14,33kwh. Prendre le 90% de profondeur de décharge avec lequel v-Tac définit sa vie utile, ils obtiennent des 12,9kwh utilisation par cycle. La figure finale dépend de la configuration de décharge du onduleur.

3. Comment sont les 24 panneaux entre MPPT?

Sur 3 cordes de panneau, un par mppt. Chaque chaîne fonctionne pour certains 328,8V et il ne dépasse pas la 429V en circuit ouvert à -10 ° C. Comme les MPPT sont indépendants, chaque chaîne peut être installée dans une orientation différente.

4. Est-ce qu'il maintient l'offre pendant une panne d'électricité?

Oui. Les onduleur peut fonctionner dans isolé avec l'énergie des panneaux et la batterie, et elle admet tiances de double puissance nominale pendant 10 secondes. L'autonomie dépendra de l'état de charge connecté et de la batterie.

5. Est-il légalisable de compenser les excédents?

Les onduleur comprend la norme espagnole UNE 217002 parmi ses certifications de connexion réseau. La légalisation et la compensation excédentaire doivent être traitées avec un installateur agréé, qui vérifiera également cette offre monophasé admet une équipe de 12kw.

6. Quelle garantie les composants ont-ils?

Les panneaux Tongwei offre 12 ans de garantie de produit et 30 ans de garantie de puissance linéaire, et le onduleur Deye, , 5 ou 10 ans selon le site d'installation final. La batterie V-TAC est couverte par la garantie du fabricant; Nous consulter les conditions actuelles avant d'acheter.

7. Combien de panneaux de surface ont-ils besoin?

Les 24 modules 2.382 x 1.134 mm et 32,2kg chacun, ils occupent certains 65m² sans compter les séparations. Si vous avez une installation précédente avec un onduleur réseaux, le Deye supports couplage AC pour l'intégrer.
