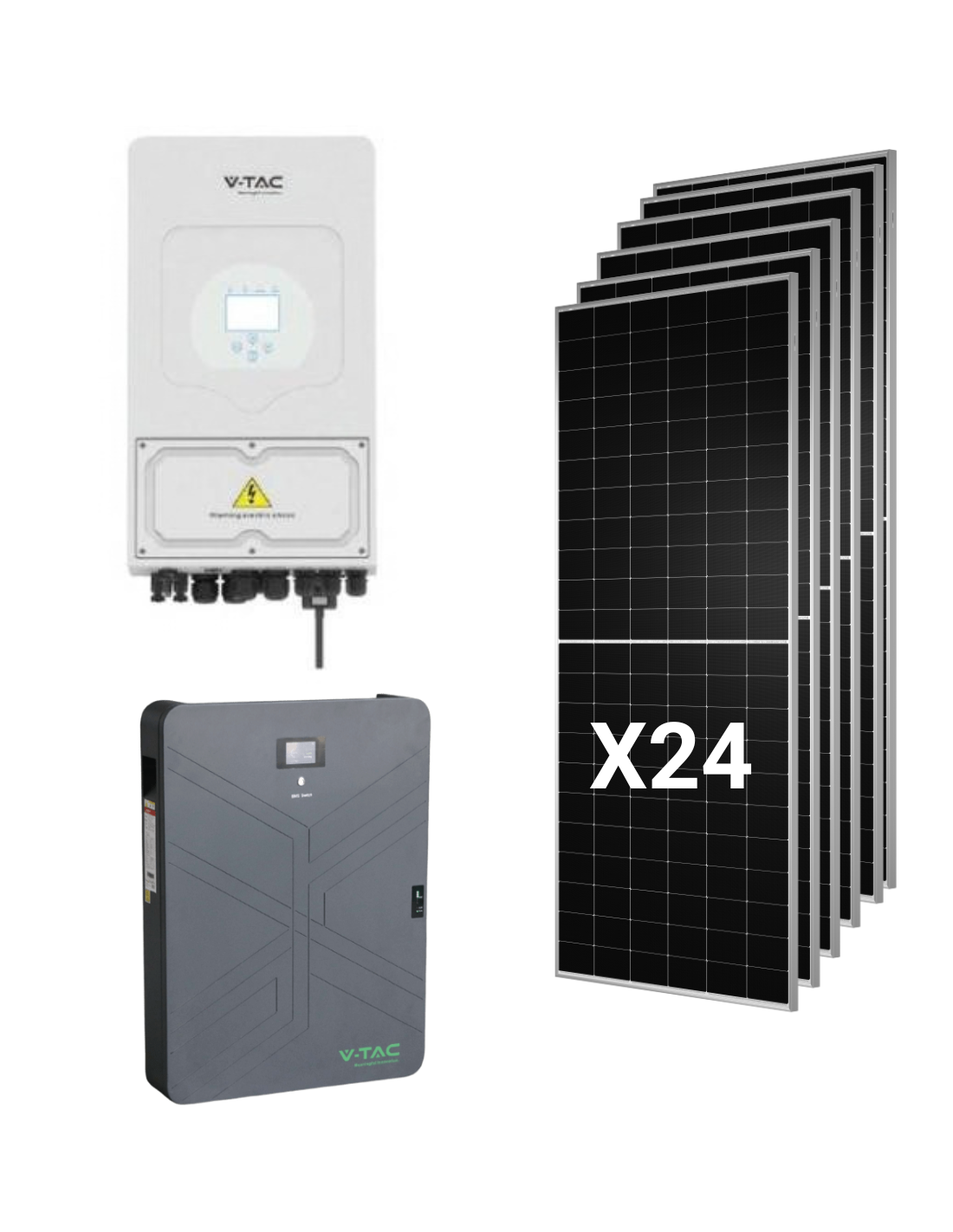

Kit Solar Híbrido Deye 12kw Monofásico com 24 Paineis Tongwei 630W e bateria V-TAC 14,33KWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 15,12kwp (24 x 630W)
• Potência de saída nominal AC: 12.000W
• Storage capacity: 14,33kWH nominal (alguns 12,9kwh a 90% do DoD, valor estimado)
• Carregamento atual / sistema download: 140A (limite de bateria; o inversor suporta 250A)
• Configuração das cordas: 3 cordas de 8 paineis (um por mppt)
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-12K-SG02LP1-UE-AM3

• Potência Nominal CA (entrada / saída:) 12.000W
• Potência aparente máxima: 13.200VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 18.000W
• Potência máxima do FV de acesso: 24.000W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 3/2 + 2 + 2
• Corrente máxima de operação FV: 26A + 26A + 26A
• Corrente máxima de curto-circuito: 44A + 44A + 44A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 250A
• Corrente CA nominal e máxima (entrada / saída:) 54.6A / 52.2A
• Passo máximo de rede contínua (rede um consumo:) 60A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Proteção contra arco elétrico (AFCI:) opcional
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 45dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regulamentos de Rede: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio V-TAC VT-14033

• Tipo: Bateria de lítio iônico, estrutura 16 células em série (16S1P)
• Capacidade nominal: 280Ah
• Tensão nominal: 51,2V
• Energia nominal: 14,33kwh
• Carga / descarga padrão atual: 130A
• Corrente contínua de carga / descarga máxima: 140A
• Tensão de carga padrão: 57,6V
• Tensão de limite de carga: 57,6V
• Descrição de tensão final: 43,2V
• Método de carga recomendado: 130a corrente constante até 57,6V e tensão constante de 57,6V até 14A
• Resistência Interna: 16mω
• Tempo de vida: 8.000 ciclos ou mais (25 ° C, 90% dod; 80% EOL)
• Comunicação: POSSO
• Temperatura de carregamento: de 0 a 60 ° C
• Temperatura de descarga: de -20 a 60 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Dimensões (fundo x de largura x:) 660 x 154 x 900 mm
• Cores disponíveis: Branco (SKU 12713) e preto (SKU 12714)

Benefícios do kit solar Deye 12kw com bateria V-TAC 14,33KWH e 24 Paineis Tongwei

Armazenamento de grande capacidade sem equipamento multiplic

Para abordar o 14,33kwh do V-TAC VT-14033 com módulos de 5kWh, três baterias seriam necessárias, com seus cabos paralelos e seu espaço. Aqui tudo se encaixa em uma única equipe de 280Ah, com uma única conexão para inversor e comunicação por POSSO. Menos pontos de conexão significam uma montagem mais rápida e menos elementos do que revisar em manutenção. Veja outras opções de armazenamento em nossa seção baterias de lítio.

Mais poder noturno a partir de uma única bateria

Com 140A Contínuo e 130A corrente padrão, o V-TAC pode entregar ao redor 7,2kw na tensão nominal, mais do que o dobro de um módulo de 5kWh trabalhando em sua corrente recomendada. Em um inversor do 12kw, isso permite que você mantenha uma boa parte da carga usual de uma casa grande ou de uma pequena empresa. Sua resistência interna de 16mΩ limita as perdas quando funciona em altas correntes.

Inversor Deye 12kw com três mppt

A SUN-12K-SG02LP1-UE-AM3 é o modelo mais poderoso da série de fase única SG02LP1 inversores híbrido do Deye. Ofertas 12.000W nominal, , picos duplos de sua energia por 10 segundos, , passo da rede 60A, , 6 slots de tempo programáveis, entrada para gerador diesel e operando em paralelo até 16 equipes. Seus 3 26A MPPT receber o 24 paineis em três cordas de 8 sem corrente de corte.

24 paineis Tongwei de vidro duplo

Os módulos TNC 2.0 combinar 132 células-tipo n médias, , 2,0 mm de vidro em ambos os lados e caixa de conexão IP68, com bifialidade de 80 ± 5% e uma garantia linear que garante a 87,40% da energia a 30 anos. Descubra a gama completa de paineis solar.

Conteúdo de kit

• 1 x Inversor Híbrido Deye SUN-12K-SG02LP1-UE-AM3 do 12.000W, , monofásico.
• 24 x painel solar TNCEI TNC 2.0 TWMNH-66HD630 do 630W, N-tipo bifacial.
• 1 x bateria de lítio V-TAC VT-14033 do 14,33kwh e 280Ah para 51,2V.

Instalação completa em Tienda Solar com o nosso estruturas para paineis solar para cobertura ou piso e com a fiação e as proteções necessárias.

Detalhes do sistema técnico

Campo FV: três cordas de oito módulos

Cada um dos 3 MPPT receber 8 paineis em série. No ponto de poder máximo, cada string funciona 328,8V, dentro da faixa do MPPT 150-425V. Em circuito aberto, a tensão é 396V em stc e alguns 429V a -10 ° C, calculado com o coeficiente de COV -0,24%/°C, com margem na frente do 500V máxima. O fluxo de trabalho, 15,33A, ele está solto na frente do 26A por entrada, e o 15.120Wp do campo, insira o potência máxima de FV de 18.000W, com uma proporção de DC / CA de 1,26.

Bateria V-TAC com inversor Deye

A janela da tensão da bateria 43,2V para 57,6V, se encaixa na faixa de bateria de inversor, do 40-60V, e a comunicação é feita por POSSO. O limite atual é corrigido pela bateria, com 140A, na frente do 250A admitem inversor. V-TAC recomenda uma carga para 130A em corrente constante até 57,6V, seguido por tensão constante até que a corrente descuça 14A.

Autonomia de produção e referência

Com 5 horas de pico solar de média e um desempenho global de 80%, o campo de 15,12kwp produziria alguns 60kWh por dia. Para 90% de profundidade de descarga referência, a bateria ofereceria alguns uso de 12,9kWh (estimativa da sua capacidade nominal), perto de um quinta dessa produção, e alguns 13 horas fornecimento com um consumo de noite média de 1kw. Esses números são orientações; no Blog Tienda Solar você encontrará guias de nossos especialistas para ajustar a dimensionamento ao seu consumo real.

Localização da bateria

A VT-14033 medidas 660 x 154 x 900 mm (fundo x largura x alta) e tem proteção IP20, então deve ser instalado em interior. Admite carga entre 0 e 60 ° C e baixar entre -20 e 60 ° C.

Para quem está indo?

Negócios com consumo contínuo

Escritórios, empresas ou workshops que mantêm equipes acesas no final do dia (câmaras frigoríficas, servidores, alarmes ou iluminação) aproveitam o 14,33kwh bateria após um dia de produção 15kwp.

Grandes casas com alta demanda à tarde

Casas com aerotermia, , indução e ar condicionado que concentre uma boa parte do consumo, caindo o sol encontrar uma capacidade e uma potência de descarga nesta bateria muito superior às de um pequeno módulo.

Instaladores que querem simplificar a montagem

Uma única bateria de grande capacidade e uma configuração de cadeias validadas reduzem o horário de instalação. Para outras combinações, consulte todos os nossos kits solares ou a faixa de inversores solar.

Perguntas frequentes (FAQ)

1. Que poder pode v-Tac bateria entregue com o inversor de 12kw?

Até 140A Contínuo, alguns 7,2kw na tensão nominal. A inversor suporta 250A, então neste kit, o limite marca a bateria. Consumos que excedam que o poder de sol são cobertos da rede, graças a passo da rede 60A do inversor.

2. Quanta energia posso usar a bateria?

Capacidade nominal é 14,33kwh. Levar a 90% de profundidade de descarga com qual V-TAC define sua vida útil, eles recebem alguns 12,9kwh uso por ciclo. A figura final depende da configuração de descarga do inversor.

3. Como são os 24 paineis entre o MPPT?

Em 3 cordas de 8 paineis, um pelo MPPT. Cada string funciona para alguns 328,8V e não excede o 429V no circuito aberto a -10 ° C. Como os mpps são independentes, cada string pode ser instalada em uma orientação diferente.

4. Mantém a oferta durante um apagão?

Sim. A inversor pode operar em isolado com a energia do paineis e a bateria e admite twes de dobrar seu poder nominal por 10 segundos. A autonomia dependerá da carga conectada e do status da bateria.

5. É legalizável compensar os excedentes?

A inversor inclui o padrão espanhol UNE 217002 entre suas certificações de conexão de rede. A legalização e a compensação excedente devem ser processadas com um instalador autorizado, que também verificará essa oferta monofásico admite uma equipe de 12kw.

6. Qual garantia os componentes têm?

A paineis Tongwei oferta 12 anos de garantia de produtos e 30 anos de garantia de energia linear, e o inversor Deye, , 5 ou 10 anos de acordo com o local de instalação final. A bateria V-TAC é coberta pela garantia do fabricante; Consulte-nos as condições atuais antes de comprar.

7. Quanta superfície você precisa paineis?

Os 24 módulos 2,382 x 1,134 mm e 32,2kg cada um, eles ocupam alguns 65m² sem contar separações. Se você tiver uma instalação anterior com um inversor rede, o Deye suporta acoplamento ac para integrá-lo.
