Kit solaire hybride Deye 10kw Monophasé avec 18 panneaux Tongwei 630W et batterie V-TAC 14,33KWh

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 11,34kwp (18 x 630W)
• Puissance de sortie nominale AC: 10.000W
• Capacité de stockage: 14,33kwh nominal (quelques-uns 12,9kwh à 90% de DOD, valeur estimée)
• Chargement actuel / système télécharger: 140A (limite de batterie; le onduleur supports 220A)
• Configuration des chaînes: 3 cordes de 6 panneaux (un par mppt)
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-10K-SG02LP1-UE-AM3

• Puissance AC Nominale (entrée / sortie:) 10.000W
• Puissance apparente maximale: 11.000VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 15.000W
• Accès maximum FV Puissance: 20.000W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 3/2 + 2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A + 26A
• Courant maximum du court-circuit: 44A + 44A + 44A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 220A
• Courant alternatif nominal et maximum (entrée / sortie:) 45.5A / 43,5A
• Étape de réseau continu maximum (réseau une consommation:) 60A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Protection contre l'arc électrique (AFCI:) optionnel
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 45DB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 420 x 670 x 233 mm
• Poids: 35,6kg
• Règlement sur le réseau: UNE 217002, VDE-AR-N 4105, VDE 0126, CEI 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium V-TAC VT-14033

• Type: Batterie ion-lithium, structure 16 cellules en série (16S1P)
• Capacité nominale: 280Ah
• Tension nominale: 51,2V
• Énergie nominale: 14,33kwh
• Courant de chargement / déchargement standard: 130A
• Chargement / décharge maximum courant continu: 140A
• Tension de charge standard: 57,6V
• Tension de limitation de charge: 57,6V
• Décharge de tension d'extrémité: 43,2V
• Méthode de charge recommandée: 130a Constant Constant jusqu'à ce que 57,6V et tension constante de 57,6 V jusqu'à ce que 14A
• Résistance interne: 16mω
• Durée de vie: 8 000 cycles ou plus (25 ° C, 90% DOD; 80% EOL)
• Communication: POUVEZ
• Température de charge: de 0 à 60 ° C
• Température de sortie: de -20 à 60 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Dimensions (arrière-plan x large x haut:) 660 x 154 x 900 mm
• Couleurs disponibles: Blanc (SKU 12713) et Noir (SKU 12714)

Avantages du kit solaire Deye 10kw avec batterie V-TAC 14,33KWh et 18 panneaux Tongwei

Plus du quart de production, stocké

Avec 14,33kwh nominal et certains 12,9kwh usage à 90% de télécharger, le V-TAC VT-14033 peut économiser plus d'un quatrième partie de la production quotidienne estimée du domaine de 11,34kwp. C'est une proportion très équilibrée pour une maison qui consomme jour et nuit et dépasse la configuration de deux piles 5,12KWh. Comparer les options de notre section de batteries de lithium.

Installation la plus simple

Toute capacité est sur une seule équipe 280Ah: une seule connexion à onduleur, sans câbles parallèles entre modules et communication par POUVEZ. Pour l'installateur, cela signifie moins de temps d'assemblage; Pour l'utilisateur, moins d'espace occupé et moins d'éléments à examiner.

Assez de pouvoir pour la nuit

Les 140A continue de la batterie, certains 7,2kw, et le 130A de courant standard, ils permettent de conserver une bonne partie de la demande d'une maison avec aerotermia, , induction ou alors climatisation. Votre résistance interne de 16mΩ réduit les pertes à des courants élevés. Ce qui dépasse que le réseau est couvert du réseau grâce à 60a étape réseau du onduleur.

Deye de 10kw avec trois MPPT

Les SUN-10K-SG02LP1-UE-AM3 fournit 10 000W nominaux, , double pics de sa puissance pendant 10 secondes, , 6 emplacements horaires programmables, entrée à générateur diesel, , couplage AC et parallèle jusqu'à 16 équipes. Leur 3 MPPT recevoir le 18 panneaux Tongwei TNC 2.0 dans trois cordes de 6, avec 132 cellules n-types moyennes, , double verre de 2,0 mm, , bifialité de 80 ± 5% et le 87,40% du pouvoir garanti à 30 ans. Consulter plus onduleurs hybride et panneaux solaires dans notre magasin.

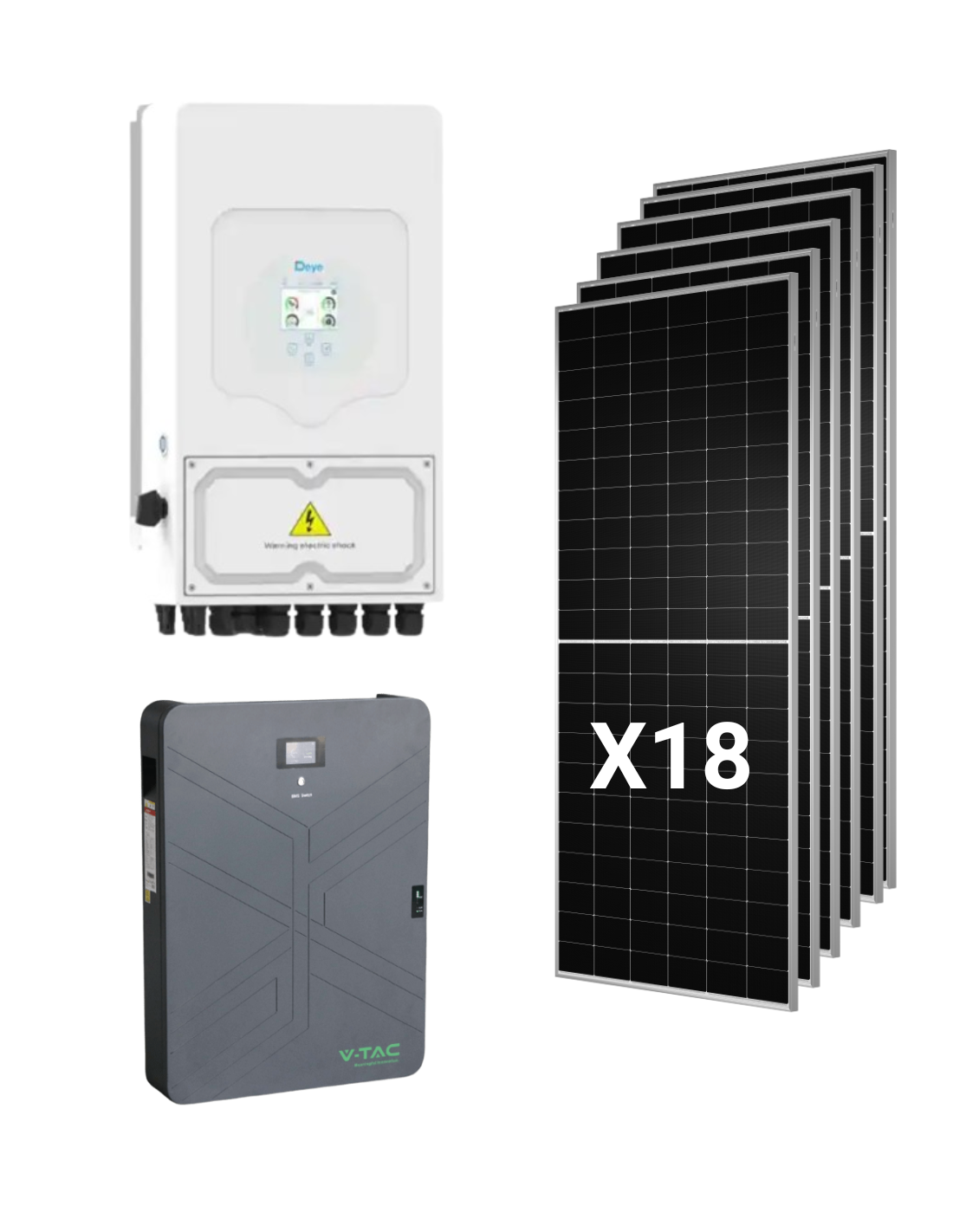

Contenu de kit

• 1 x Onduleurs Hybrides Deye SUN-10K-SG02LP1-UE-AM3 de 10.000W, , monophasé.
• 18 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium V-TAC VT-14033 de 14,33kwh et 280Ah à 51,2V.

Sur Tienda Solar vous avez aussi structures pour panneaux solaires pour couvrir ou plancher et câblage et les protections nécessaires.

Fiche de conception du système

Champ fotovoltaïque en 3 x 6

• Configuration: panneaux de série 6 de la série par MPPT, trois cordes au total.
• Tension du travail par chaîne: 246,6V, dans la chaîne MPPT 150-425V.
• Tension en circuit ouvert: 297V en STC et certains 322V à -10 ° C, avec le coefficient de COV -0,24%/°C; bien en dessous de la 500V maximum.
• Courant par chaîne: 15,33A, devant 26A par MPPT.
• POWER FV: 11.340Wp sur 15.000W d'entrée maximale, avec le rapport DC / AC de 1,13.

Batterie V-TAC et compatibilité avec le onduleur

La batterie fonctionne entre 43,2V (fin de sortie) et 57,6V (charge), dans la plage de 40-60V du onduleur, et communique avec lui par POUVEZ. La limite de courant du système définit la batterie, avec 140A, devant le 220A du onduleur. Le fabricant recommande de charger à 130A en courant constant jusqu'à ce que 57,6V et finir dans tension constante jusqu'à ce que le courant diminue 14A.

Production estimée et autonomie

Comme référence, avec 5 heures de pic solaire et une performance de 80%, le 11,34kwp produirait certains 45kwh par jour. Avec certains 12,9kwh usage (estimation de la capacité nominale et de la décharge de référence à 90%), la batterie couvrirait certaines 13 heures de consommation nocturne avec une moyenne de 1kw. Dans le Blog Tienda Solar nos experts expliquent comment ajuster ces calculs à votre maison.

Installation de la batterie

Les VT-14033 mesures 660 x 154 x 900 mm (fond x large x haut) et a protection IP20, donc il devrait être installé dans intérieur. Fardeau 0 et 60 ° C et télécharger entre -20 et 60 ° C.

Qui est-il idéal pour?

Maisons qui consomment beaucoup quand le soleil tombe

Les familles qui cuisinent, la climatisation ou chargent la voiture dans l'après-midi profitent du maximum 14,33kwh batterie après une journée de production.

Petites entreprises avec équipement à court de temps

Magasins ou ateliers avec caméras de réfrigération, , alarmes ou alors éclairage de nuit couvrir ces consommations avec énergie stockée.

Installers that prioritize assembly speed

Une seule batterie de grande capacité et une configuration de chaînes validées simplifient le projet. Pour d'autres combinaisons, examinez notre kits solaires ou la gamme de onduleurs solaire.

Foire aux questions (FAQ)

1. Quelle est la différence entre ce kit et les 2 piles Deye de 5,12 kWh?

Les V-TAC VT-14033 il offre plus de capacité (14,33kwh contre 10,24kwh) dans une seule équipe et avec une seule connexion. Les deux batteries Deye ils admettent un courant plus maximum dans son ensemble (200A contre 140A), mais le V-TAC fournit une énergie plus stockée et une assemblée plus simple.

2. La batterie peut-elle alimenter le onduleur à pleine puissance?

Pas du tout. La batterie de la batterie 140A continue, certains 7,2kw, devant le 10kw nominale onduleur. Il suffit à la plupart de la demande nocturne d'une maison; Les pics supérieurs sont recouverts du réseau.

3. Combien d'énergie utile avez-vous?

La capacité nominale est 14,33kwh. Avec le 90% de profondeur de décharge qui utilise V-TAC comme référence de la vie utile, ils obtiennent des 12,9kwh par cycle; la valeur finale dépend de la configuration de la onduleur.

4. Comment les 18 panneaux sont-ils connectés?

Sur 3 cordes de 6 panneaux, un par MPPT, avec quelques 246,6V de travail et un maximum de certains 322V en circuit ouvert à -10 ° C. Chaque chaîne peut être installée dans une orientation différente.

5. Est-ce que cela fonctionne en cas de coupe de lumière?

Oui. Les onduleur peut travailler sur isolé avec des panneaux et une batterie, et admet tiances de double puissance nominale pendant 10 secondes. L'autonomie dépend de la consommation et de l'état de charge.

6. Peut-il être légalisé de compenser les excédents?

Les onduleur comprend la norme espagnole UNE 217002 parmi ses certifications réseau. Un installateur autorisé doit procéder à la légalisation et à la compensation et confirmez que votre approvisionnement monophasé admet une équipe de 10kw.

7. Quelles garanties le kit a-t-il?

Les panneaux Tongwei comprendre 12 ans de garantie de produit et 30 ans de garantie de puissance linéaire, et le onduleur Deye, , 5 ou 10 ans selon le site d'installation final. La batterie V-TAC est couverte par la garantie du fabricant; Nous consulter les conditions avant l'achat. Les 18 panneaux occupent certains 49m² pont.
