Kit Solar Híbrido Deye 10kW Monofásico con 18 Paneles Tongwei 630W y Batería V-TAC 14,33kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 11,34kWp (18 x 630W)
• Potencia nominal de salida AC: 10.000W
• Capacidad de almacenamiento: 14,33kWh nominales (unos 12,9kWh al 90% DoD, valor estimado)
• Corriente de carga/descarga del sistema: 140A (límite de la batería; el inversor admite 220A)
• Configuración de strings: 3 strings de 6 paneles (uno por MPPT)
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-10K-SG02LP1-EU-AM3

• Potencia nominal AC (entrada/salida): 10.000W
• Potencia aparente máxima: 11.000VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 15.000W
• Potencia FV máxima de acceso: 20.000W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 3 / 2+2+2
• Corriente FV máxima de operación: 26A + 26A + 26A
• Corriente máxima de cortocircuito FV: 44A + 44A + 44A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 220A
• Corriente nominal y máxima AC (entrada/salida): 45,5A / 43,5A
• Paso de red continuo máximo (red a consumos): 60A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Protección contra arco eléctrico (AFCI): opcional
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 45dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 420 x 670 x 233 mm
• Peso: 35,6kg
• Normativa de red: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, EN 50549-1, G98, G99, C10-11
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio V-TAC VT-14033

• Tipo: Batería de ion-litio, estructura 16 celdas en serie (16S1P)
• Capacidad nominal: 280Ah
• Tensión nominal: 51,2V
• Energía nominal: 14,33kWh
• Corriente estándar de carga/descarga: 130A
• Corriente continua máxima de carga/descarga: 140A
• Tensión de carga estándar: 57,6V
• Tensión límite de carga: 57,6V
• Tensión de fin de descarga: 43,2V
• Método de carga recomendado: corriente constante de 130A hasta 57,6V y tensión constante de 57,6V hasta 14A
• Resistencia interna: 16mΩ
• Vida útil: 8.000 ciclos o más (25 °C, 90% DoD; 80% EOL)
• Comunicación: CAN
• Temperatura de carga: de 0 a 60 °C
• Temperatura de descarga: de -20 a 60 °C
• Grado de protección: IP20 (instalación en interior)
• Dimensiones (fondo x ancho x alto): 660 x 154 x 900 mm
• Colores disponibles: Blanco (SKU 12713) y negro (SKU 12714)

Beneficios del Kit Solar Deye 10kW con Batería V-TAC 14,33kWh y 18 Paneles Tongwei

Más de una cuarta parte de la producción, almacenada

Con 14,33kWh nominales y unos 12,9kWh aprovechables al 90% de descarga, la V-TAC VT-14033 puede guardar más de una cuarta parte de la producción diaria estimada del campo de 11,34kWp. Es una proporción muy equilibrada para una vivienda que consume tanto de día como de noche, y supera en capacidad a la configuración de dos baterías de 5,12kWh. Compara opciones en nuestra sección de baterías de litio.

Instalación más sencilla

Toda la capacidad está en un único equipo de 280Ah: una sola conexión al inversor, sin cables de paralelo entre módulos y con comunicación por CAN. Para el instalador, significa menos tiempo de montaje; para el usuario, menos espacio ocupado y menos elementos que revisar.

Potencia suficiente para la noche

Los 140A continuos de la batería, unos 7,2kW, y los 130A de corriente estándar permiten mantener sin sol buena parte de la demanda de una vivienda con aerotermia, inducción o climatización. Su resistencia interna de 16mΩ reduce las pérdidas a corrientes elevadas. Lo que supere esa potencia se cubre desde la red gracias al paso de red de 60A del inversor.

Deye de 10kW con tres MPPT

El SUN-10K-SG02LP1-EU-AM3 aporta 10.000W nominales, picos del doble de su potencia durante 10 segundos, 6 franjas horarias programables, entrada para generador diésel, acoplamiento AC y paralelo de hasta 16 equipos. Sus 3 MPPT reciben los 18 paneles Tongwei TNC 2.0 en tres strings de 6, con 132 medias células N-type, doble vidrio de 2,0 mm, bifacialidad del 80±5% y el 87,40% de la potencia garantizado a los 30 años. Consulta más inversores híbridos y paneles solares en nuestra tienda.

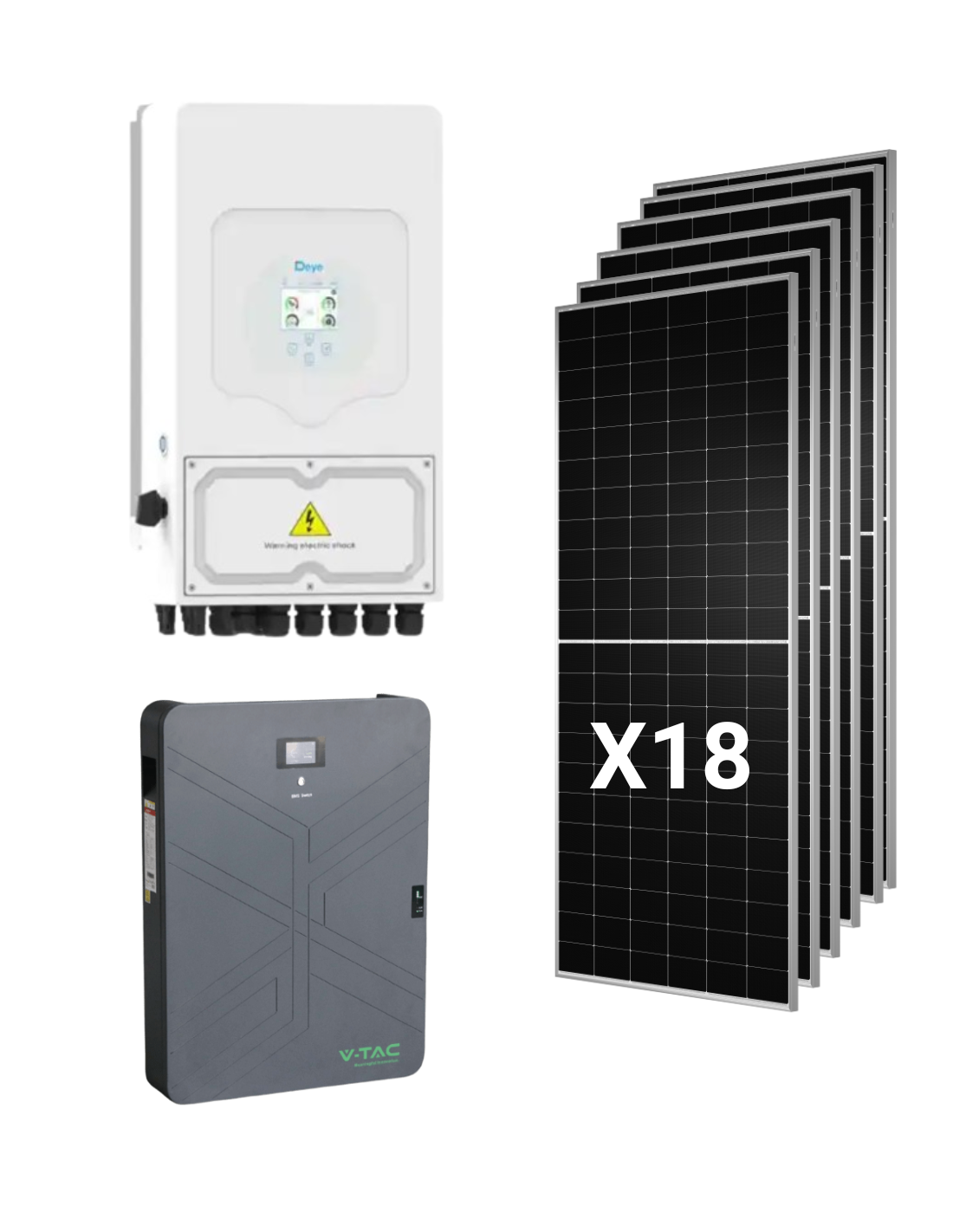

Contenido del kit

• 1 x Inversor híbrido Deye SUN-10K-SG02LP1-EU-AM3 de 10.000W, monofásico.
• 18 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 1 x Batería de litio V-TAC VT-14033 de 14,33kWh y 280Ah a 51,2V.

En Tienda Solar tienes además estructuras para paneles solares para cubierta o suelo y el cableado y las protecciones necesarias.

Ficha de diseño del sistema

Campo fotovoltaico en 3 x 6

• Configuración: 6 paneles en serie por MPPT, tres strings en total.
• Tensión de trabajo por string: 246,6V, dentro del rango MPPT de 150-425V.
• Tensión en circuito abierto: 297V en STC y unos 322V a -10 °C, con el coeficiente de Voc de -0,24%/°C; muy por debajo de los 500V máximos.
• Corriente por string: 15,33A, frente a 26A por MPPT.
• Potencia FV: 11.340Wp sobre 15.000W de entrada máxima, con relación DC/AC de 1,13.

Batería V-TAC y compatibilidad con el inversor

La batería trabaja entre 43,2V (fin de descarga) y 57,6V (carga), dentro del rango de 40-60V del inversor, y se comunica con él por CAN. El límite de corriente del sistema lo fija la batería, con 140A, frente a los 220A del inversor. El fabricante recomienda cargar a 130A en corriente constante hasta 57,6V y finalizar en tensión constante hasta que la corriente baje a 14A.

Producción y autonomía estimadas

Como referencia, con 5 horas solares pico y un rendimiento del 80%, los 11,34kWp producirían unos 45kWh al día. Con unos 12,9kWh aprovechables (estimación a partir de la capacidad nominal y del 90% de descarga de referencia), la batería cubriría unas 13 horas de consumo nocturno con una media de 1kW. En el Blog de Tienda Solar nuestros expertos explican cómo ajustar estos cálculos a tu vivienda.

Instalación de la batería

La VT-14033 mide 660 x 154 x 900 mm (fondo x ancho x alto) y tiene protección IP20, por lo que debe instalarse en interior. Carga entre 0 y 60 °C y descarga entre -20 y 60 °C.

¿Para quién es ideal?

Hogares que consumen mucho al caer el sol

Familias que cocinan, climatizan o cargan el coche por la tarde aprovechan al máximo los 14,33kWh de batería tras un día de producción.

Pequeños negocios con equipos en marcha fuera de horario

Comercios o talleres con cámaras frigoríficas, alarmas o iluminación nocturna cubren esos consumos con la energía almacenada.

Instaladores que priorizan rapidez de montaje

Una única batería de gran capacidad y una configuración de strings validada simplifican el proyecto. Para otras combinaciones, revisa nuestros kits solares o la gama de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Qué diferencia hay entre este kit y el de 2 baterías Deye de 5,12kWh?

La V-TAC VT-14033 ofrece más capacidad (14,33kWh frente a 10,24kWh) en un solo equipo y con una única conexión. Las dos baterías Deye admiten más corriente máxima en conjunto (200A frente a 140A), pero la V-TAC aporta más energía almacenada y un montaje más sencillo.

2. ¿Puede la batería alimentar el inversor a plena potencia?

No del todo. La batería entrega hasta 140A continuos, unos 7,2kW, frente a los 10kW nominales del inversor. Es suficiente para la mayor parte de la demanda nocturna de una vivienda; los picos superiores se cubren desde la red.

3. ¿Cuánta energía útil tiene?

La capacidad nominal es de 14,33kWh. Con el 90% de profundidad de descarga que usa V-TAC como referencia de vida útil, se obtienen unos 12,9kWh por ciclo; el valor final depende de la configuración del inversor.

4. ¿Cómo van conectados los 18 paneles?

En 3 strings de 6 paneles, uno por MPPT, con unos 246,6V de trabajo y un máximo de unos 322V en circuito abierto a -10 °C. Cada string puede instalarse en una orientación distinta.

5. ¿Funciona en caso de corte de luz?

Sí. El inversor puede trabajar en modo aislado con los paneles y la batería, y admite picos del doble de su potencia nominal durante 10 segundos. La autonomía depende del consumo y del estado de carga.

6. ¿Se puede legalizar para compensar excedentes?

El inversor incluye la norma española UNE 217002 entre sus certificaciones de red. Un instalador autorizado debe tramitar la legalización y la compensación, y confirmar que tu suministro monofásico admite un equipo de 10kW.

7. ¿Qué garantías tiene el kit?

Los paneles Tongwei incluyen 12 años de garantía de producto y 30 años de garantía de potencia lineal, y el inversor Deye, 5 o 10 años según el lugar de instalación final. La batería V-TAC está cubierta por la garantía del fabricante; consúltanos las condiciones antes de la compra. Los 18 paneles ocupan unos 49m² de cubierta.
