Hybrid Solar Kit Deye 10kw Einphasig mit 18 Panels TongWei 630W und Batterie V-TAC 14,33KWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 11,34kwp (18 x 630W)
• Nominalausgangsleistung AC: 10.000W
• Speicherkapazität: 14.33kWh nominal (ein paar 12,9kwh bei 90% DOD, geschätzter Wert)
• Ladestrom / system download: 140A (batteriegrenze; das solar-wechselrichter unterstützt 220A)
• Saiten-Konfiguration: 3 saiten von 6 paneelen (eines von MPPT)
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-10K-SG02LP1-EU-AM3

• Nennwechselspannung (Eingabe / ausgabe:) 10.000W
• Maximal scheinbare Leistung: 11.000VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 15.000W
• Maximaler Zugang FV-Leistung: 20.000W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 3/2 + 2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A + 26A
• Maximaler Kurzschlussstrom: 44A + 44A + 44A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 220A
• Nominal- und maximaler Wechselstrom (Eingabe / Ausgabe:) 45.5A / 43,5A
• Maximaler kontinuierlicher Netzwerkschritt (Netzwerk ein Verbrauch:) 60A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Schutz gegen elektrische Bogen (AFCI:) optional
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 45 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 420 x 670 x 233 mm
• Gewicht: 35,6kg
• Netzwerkvorschriften: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

V-TAC-Lithium-Batterie VT-14033

• Typ: Ion-Lithium-Batterie, strukturieren 16 zellen in Serien (16S1P)
• Nennkapazität: 280Ah
• Nennspannung: 51,2V
• Nominale Energie: 14,33kwh
• Standard-Laden / Entladen Strom: 130A
• Maximum loading / discharge continuous current: 140A
• Standardlastspannung: 57,6V
• Lastmengenspannung: 57,6V
• Endspannungsabgabe: 43,2V
• Empfohlene Lastmethode: 130a Konstantstrom noch bis 57,6V und konstante Spannung von 57,6 V noch bis 14A
• Innenwiderstand: 16mω
• Alter: 8.000 zyklen oder mehr (25 ° C, 90% DOD; 80% EOL)
• Kommunikation: KÖNNEN
• Ladungstemperatur: von 0 bis 60 ° C
• Entladungstemperatur: von -20 bis 60 ° C
• Schutzart: IP20 (installation in innenräumen)
• Abmessungen (Hintergrund x breit x hoch:) 660 x 154 x 900 mm
• Verfügbare Farben: Weiß (SKU 12713) und Schwarz (SKU 12714)

Vorteile des Solar-Kits Deye 10kw mit V-TAC-Batterie 14,33kWh und 18 Tongwei-Panels

Mehr als ein Viertel der Produktion, gespeichert

Mit 14.33kWh nominal und einige 12,9kwh-Nutzung bei 90% download, das V-TAC VT-14033 kann mehr als eins sparen viertes teil der geschätzten täglichen produktion des feldes von 11,34kwp. Es ist ein sehr ausgewogener Anteil für ein Haus, das Tag und Nacht verbraucht, und übertrifft die Konfiguration von zwei 5,12 kWh-Batterien. Vergleichsmöglichkeiten in unserem Abschnitt von lithiumbatterien.

Einfachste Installation

Alle Kapazitäten sind auf einem einzigen Team 280Ah: eine einzelne verbindung zu solar-wechselrichter, ohne parallele kabel zwischen modulen und mit der kommunikation von KÖNNEN. Für das Installationsprogramm bedeutet es weniger Montagezeit; Für den Benutzer, weniger Platz besetzt und weniger Elemente zur Überprüfung.

Genug Macht für die Nacht

Die 140A kontinuierlich der batterie, einige 7,2kw, und das 130A von standardstrom, den sie erlauben, einen guten teil der nachfrage nach einem haus mit aerotermia, , induktion oder klimaanlage. Euer eure innenwiderstand von 16mΩ reduziert Verluste an hohe Strömungen. Was übersteigt, dass die Leistung dank des Netzwerks von dem Netzwerk abgedeckt wird 60a Netzwerkschritt von der solar-wechselrichter.

Deye von 10 kW mit drei MPPT

Die SUN-10K-SG02LP1-EU-AM3 anbieten 10.000 Watt nominal, , doppelte gipfel seiner leistung für 10 sekunden, , 6 programmierbare zeitschlitze, eingang zu dieselgenerator, , kupplung AC und parallel bis zu 16 teams. Ihre 3 MPPT empfangen 18 panels Tongwei TNC 2.0 in drei saiten von 6 mit 132 durchschnittliche N-Typ-Zellen, , doppelglas von 2,0 mm, , bifilifizität von 80 ± 5% und die 87.40% der garantierten macht im alter von 30 jahren. Mehr beraten wechselrichter hybrid und solarplatten in unserem laden.

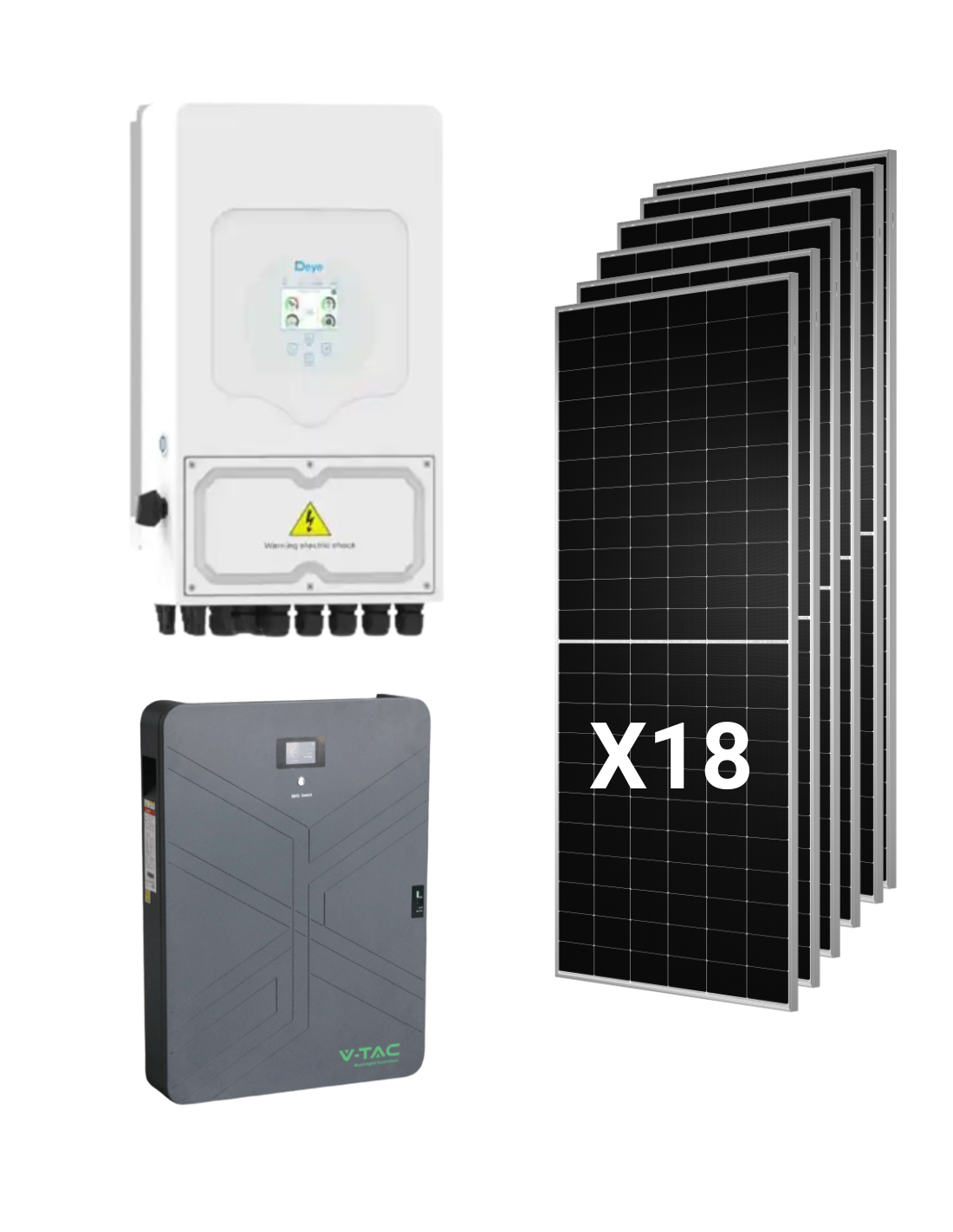

Kit-Inhalt

• 1 x Hybrid-Wechselrichter Deye SUN-10K-SG02LP1-EU-AM3 von 10.000W, , einphasig.
• 18 x Solarpanel Tongwei TNC 2.0 TWMNH-66HD630 von 630W, N-typ bifacial.
• 1 x V-TAC-Lithium-Batterie VT-14033 von 14,33kwh und 280Ah nach 51,2V.

Auf Tienda Solar du hast auch strukturen für sonnenkollektoren für deckel oder boden und verdrahtung und den erforderlichen schutz.

Systemdesignblatt

Fotovoltaikfeld in 3 x 6

• Konfiguration: 6 serie Panels von MPPT, drei saiten insgesamt.
• Spannung der Arbeit durch String: 246,6V, innerhalb des MPPT-Bereichs 150-425V.
• Spannung im offenen Kreislauf: 297V in stc und einigen 322V bei -10 ° C mit dem VOC-Koeffizienten -0,24%/°C; nun, unter dem 500V max.
• Strom durch Zeichenfolge: 15,33A, vor 26A von MPPT.
• Power FV: 11.340Wp bei der 15.000W maximaler Eingang mit DC / AC-Verhältnis von 1,13.

V-TAC-Batterie und Kompatibilität mit dem solar-wechselrichter

Der Akku arbeitet zwischen 43,2V (ende der entladung) und 57,6V (last) im bereich von 40-60V von der solar-wechselrichter, und kommuniziert mit ihm vorbei KÖNNEN. Das Systemstromlimit setzt den Akku mit 140A, vor dem 220A von der solar-wechselrichter. Der Hersteller empfiehlt, zu laden 130A in konstantem Strom noch bis 57,6V und enden in ständige spannung bis der strom runter geht 14A.

Geschätzte Produktion und Autonomie

Als Referenz mit 5 stunden sonnenspitze und eine leistung von 80%, das 11,34kwp würde einige produzieren 45 kWh am Tag. Mit einigen 12,9kwh-Nutzung (schätzung der nennkapazität und 90% referenzentladung), der batterie würde einige abdecken 13 stunden vom nächtlichen verbrauch mit einem durchschnitt von 1kw. In dem Blog Tienda Solar unsere experten erklären, wie diese berechnungen an ihr zuhause anpassen können.

Battery installation

Die VT-14033 maßnahmen 660 x 154 x 900 mm (hintergrund x breit x hoch) und hat iP20-Schutz, also sollte es installiert werden innen. Last 0 und 60 ° C und download zwischen -20 und 60 ° C.

Für wen ist es ideal für?

Häuser, die viel verbrauchen, wenn die Sonne fällt

Familien, die kochen, klimatisieren oder laden das Auto am Nachmittag nutzen das Maximum 14,33kwh batterie nach einem tag der produktion.

Kleine Unternehmen mit Ausrüstung, die keine Zeit läuft

Geschäfte oder Workshops mit kältekameras, , alarme oder nachtbeleuchtung den verbrauch mit gespeicherter energie abdecken.

Installateure, die die Montagedrehzahl priorisieren

Eine einzelne Batterie mit großer Kapazität und eine Konfiguration von Saiten, die validiert sind, vereinfachen das Projekt. Für andere Kombinationen überprüfen Sie unsere sonnenkits oder der bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Was ist der Unterschied zwischen diesem Kit und den 2 Batterien Deye von 5,12 kWh?

Die V-TAC VT-14033 es bietet mehr kapazität (14,33kwh gegen 10,24kwh) in einem einzigen Team und mit einer einzigen Verbindung. Die beiden Batterien Deye sie geben mehr maximalstrom als ganzes ein (200A gegen 140A), aber der V-TAC bietet mehr gespeicherte Energie und eine einfachere Montage.

2. Kann der Akku das Füttern solar-wechselrichter bei vollen macht?

Überhaupt nicht. Die Batterielieferung oben 140A kontinuierlich, einige 7,2kw, vor dem 10kw nominale solar-wechselrichter. Es reicht für den größten Teil des nächtlichen Nachwuchses eines Hauses; Die oberen Peaks sind vom Netzwerk abgedeckt.

3. Wie viel nützliche Energie haben Sie?

Nennkapazität ist 14,33kwh. Mit dem 90% tiefe der entladung das verwendet V-TAC als Referenz der Nutzungsdauer, sie bekommen etwas 12,9kwh pro zyklus; der endwert hängt von der konfiguration der solar-wechselrichter.

4. Wie sind die 18 Panels verbunden?

Auf 3 saiten von 6 paneelen, eines von MPPT mit einigen 246,6V der arbeit und ein maximum von einigen 322V in der schaltung auf -10 ° C offen, jede Zeichenfolge kann in einer anderen Ausrichtung installiert werden.

5. Funktioniert es im Falle eines Lichtschnitts?

Ja. Die solar-wechselrichter kann arbeiten isoliert mit paneelen und batterien und gibt zu twicts von doppelt soweit sie sind 10 sekunden lang. Autonomie hängt vom Verbrauch und dem Anlage ab.

6. Kann es legalisiert werden, Überschüsse auszugleichen?

Die solar-wechselrichter beinhaltet den spanischen standard UNE 217002 unter den Netzwerktszertifizierungen. Ein autorisiertes Installationsprogramm muss Legalisierung und Entschädigung fortsetzen und bestätigen, dass Ihre Lieferung einphasig gibt ein team von 10kw.

7. Welche Garantien hat das Kit?

Die tongwei Panels gehören 12 jahre produktgarantie und 30 jahre lineare energiegarantie, und das solar-wechselrichter Deye, , 5 oder 10 jahre entsprechend der endgültigen Installationsstelle. Die V-TAC-Batterie ist von der Herstellergarantie abgedeckt. Konsultieren Sie uns die Bedingungen vor dem Kauf. Die 18 Paneele nehmen einige ein 49m² deck.
