Kit solare ibrido Deye 10kw Monofase Con 18 pannelli Tongwei 630W e batteria V-TAC 14,33KWH

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 11,34kwp (18 x 630w)
• Potenza nominale dell'output AC: 10.000W
• Storage capacity: 14.33kWh nominale (alcuni 12,9kwh al 90% DoD, valore stimato)
• Download di corrente / sistema di ricarica: 140A (limite della batteria; il inverter supporta 220A)
• Configurazione delle stringhe: 3 corde di 6 pannelli (uno da mppt)
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-10K-SG02LP1-UE-AM3

• Potenza nominale CA (ingresso / uscita:) 10.000W
• Massima potenza apparente: 11.000VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 15.000W
• Accesso massimo di energia FV: 20.000W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 3/2 + 2 + 2
• Funzionamento FV massimo corrente: 26A + 26A + 26A
• Corrente massima del cortocircuito: 44A + 44A + 44A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 220A
• Corrente nominale e massima AC (ingresso / uscita:) 45.5A / 43,5 A
• Fase di rete massima continua (Rete un consumo:) 60A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Protezione contro arco elettrico (AFCI:) opzionale
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 45 dB
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regolamenti di rete: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio V-TAC VT-14033

• Tipo: Batteria agli ioni di litio, struttura 16 celle in serie (16S1P)
• Capacità nominale: 280Ah
• Tensione nominale: 51,2V
• Energia nominale: 14,33kwh
• Corrente standard di carico / scarico: 130
• Carico massimo / scarica corrente continua: 140A
• Tensione di carico standard: 57,6V
• Tensione limite di carico: 57,6V
• Scarico di tensione finale: 43,2V
• Metodo di carico consigliato: 130a Corrente costante sino a 57,6V e tensione costante di 57,6 V sino a 14A
• Resistenza interna: 16mω
• Durata: 8.000 cicli o più (25 ° C, 90% DoD; 80% EOL)
• Comunicazione: PUÒ
• Temperatura di ricarica: da 0 a 60 ° C
• Discharge temperature: da -20 a 60 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Dimensioni (sfondo x larghezza x alta:) 660 x 154 x 900 mm
• Colori disponibili: Bianco (SKU 12713) e Nero (SKU 12714)

Vantaggi del kit solare Deye 10kw con batteria V-TAC 14,33KWh e 18 pannelli Tongwei

Più di un quarto di produzione, immagazzinato

Insieme a 14.33kWh nominale e alcuni 12.9kWh utilizzo al 90% download, il V-TAC VT-14033 può risparmiare più di uno quarta parte della produzione quotidiana stimata del campo di 11,34kwp. È una proporzione molto equilibrata per una casa che consuma sia giorno che notte e supera la configurazione di due batterie 5.12 kWh. Confronta le opzioni nella nostra sezione di batterie al litio.

Installazione più semplice

Tutta la capacità è su una singola squadra 280Ah: una singola connessione a inverter, senza cavi paralleli tra i moduli e con la comunicazione di PUÒ. Per il programma di installazione, significa meno tempo di assemblaggio; Per l'utente, meno spazio occupato e meno elementi da revisione.

Abbastanza potere per la notte

La 140A continuo della batteria, alcuni 7,2kw, e il 130 di corrente standard consentono di mantenere una buona parte della domanda di una casa con aerotermia, , induzione o aria condizionata. Il tuo resistenza interna di 16 MΩ riduce le perdite alle correnti elevate. Cosa supera che il potere è coperto dalla rete grazie a step di rete 60A dello inverter.

Deye di 10kw con tre mmppt

La SUN-10K-SG02LP1-UE-AM3 mette a disposizione 10.000W nominali, , doppie picchi del suo potere per 10 secondi, , 6 slot orari programmabili, ingresso a generatore diesel, , accoppiamento AC e parallelo fino a 16 squadre. Loro 3 MPPT ricevere il 18 pannelli Tongwei TNC 2.0 in tre stringhe di 6, con 132 cellule medie di tipo N, , doppio vetro da 2,0 mm, , bifialità di 80 ± 5% e il 87,40% del potere garantito all'età di 30 anni. Consultare inverters ibrido e pannelli solari nel nostro negozio.

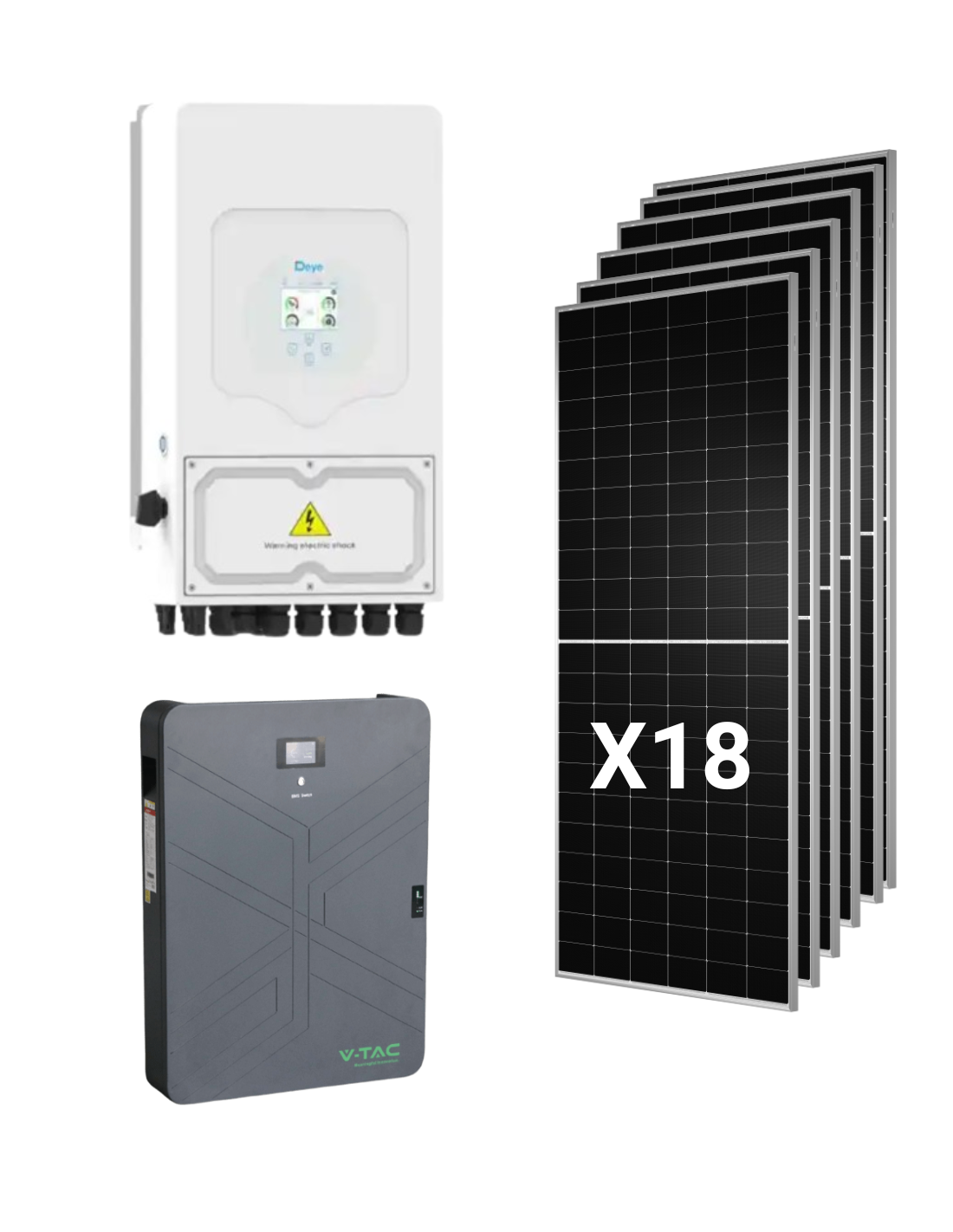

Contenuto del kit

• 1 x Inverter Ibrido Deye SUN-10K-SG02LP1-UE-AM3 di 10.000W, , monofase.
• 18 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 1 x batteria al litio V-TAC VT-14033 di 14,33kwh e 280Ah a 51,2V.

Su Tienda Solar anche tu hai strutture per pannelli solari per la copertura o il pavimento e il cablaggio e le protezioni necessarie.

System design sheet

Campo fotovoltaico in 3 x 6

• Configurazione: pannelli serie 6 di MPPT, tre corde in totale.
• Tensione del lavoro per stringa: 246,6V, all'interno della gamma MPPT 150-425V.
• Tensione in circuito aperto: 297V in STC e alcuni 322V a -10 ° C, con il coefficiente di VOC -0,24%/°C; ben sotto il 500V massimo.
• Corrente per stringa: 15,33A, di fronte a 26A da mppt.
• Power FV: 11.340Wp su 15.000W di ingresso massimo, con rapporto DC / AC di 1,13.

Batteria V-TAC e compatibilità con il inverter

La batteria funziona tra 43,2V (fine della scarica) e 57,6V (carico), nell'intervallo di 40-60V dello inverter, e comunica con lui PUÒ. Il limite di corrente del sistema imposta la batteria, con 140A, di fronte al 220A dello inverter. Il produttore raccomanda di caricamento a 130A in corrente costante sino a 57,6V e finire tensione costante fino a quando la corrente scende 14A.

Produzione stimata e autonomia

Come riferimento, con 5 ore di picco solare e una performance di 80%, il 11,34kwp produrrebbe un po ' 45kwh al giorno. Con un po ' 12.9kWh utilizzo (stima dalla capacità nominale e dalla scarica di riferimento del 90%), la batteria ne coprirebbe alcuni 13 ore del consumo notturno con una media di 1kw. Nel Blog Tienda Solar i nostri esperti spiegano come regolare questi calcoli a casa tua.

Installazione della batteria

La VT-14033 le misure 660 x 154 x 900 mm (sfondo x largo x alto) e ha protezione IP20, quindi dovrebbe essere installato in interni. Onere 0 e 60 ° C e download tra -20 e 60 ° C.

Per chi è ideale?

Case che consumano molto quando il sole cade

Le famiglie che cucinano, l'aria condizionata o caricano la macchina nel pomeriggio sfrutta il massimo 14,33kwh batteria dopo un giorno di produzione.

Piccole imprese con attrezzature a corto di tempo

Negozi o workshop con telecamere di refrigerazione, , allarmi o illuminazione notturna coprire quei consumi con energia immagazzinata.

Installatori che prioritizzano la velocità di assemblaggio

Una sola batteria di grande capacità e una configurazione di stringhe convalidate semplificano il progetto. Per altre combinazioni, rivedi il nostro kit solari o la gamma di inverters solare.

Domande frequenti (FAQ)

1. Qual è la differenza tra questo kit e le 2 batterie Deye di 5.12kWh?

La V-TAC VT-14033 offre più capacità (14,33kwh contro 10,24kwh) in una singola squadra e con una singola connessione. Le due batterie Deye ammettono più corrente massima nel suo insieme (200A contro 140A), ma il V-TAC offre energia più memorizzata e un assemblaggio più semplice.

2. La batteria può alimentare il inverter a piena potenza?

Per niente. La consegna della batteria 140A continuo, alcuni 7,2kw, di fronte al 10kw nominale inverter. È sufficiente per la maggior parte della domanda notturna di una casa; I picchi superiori sono coperti dalla rete.

3. Quanta energia utile hai?

La capacità nominale è 14,33kwh. Con il 90% profondità di scarica ciò utilizza V-TAC come riferimento di vita utile, ne ottengono alcuni 12,9kwh per ciclo; il valore finale dipende dalla configurazione del inverter.

4. Come sono collegati i 18 pannelli?

Su 3 corde di 6 pannelli, uno da mppt, con alcuni 246,6V di lavoro e un massimo di alcuni 322V nel circuito aperto a -10 ° C. Ogni stringa può essere installata in un orientamento diverso.

5. Lavora in caso di taglio leggero?

Sì. La inverter può funzionare isolato con pannelli e batteria e ammette twides di raddoppiare il loro potere nominale per 10 secondi. L'autonomia dipende dal consumo e dallo stato di carica.

6. Può essere legalizzato compensare le eccedenze?

La inverter include lo standard spagnolo UNE 217002 tra le sue certificazioni di rete. Un programma di installazione autorizzato deve procedere la legalizzazione e la compensazione e confermare che la fornitura monofase ammette una squadra di 10kw.

7. Quali garanzie hanno il kit?

La pannelli Tongwei includere 12 anni di garanzia del prodotto e 30 anni di garanzia di energia lineare, e il inverter Deye, , 5 o 10 anni in base al sito di installazione finale. La batteria V-TAC è coperta dalla garanzia del produttore; Consultaci le condizioni prima dell'acquisto. I 18 pannelli occupano alcuni 49m² mazzo.
