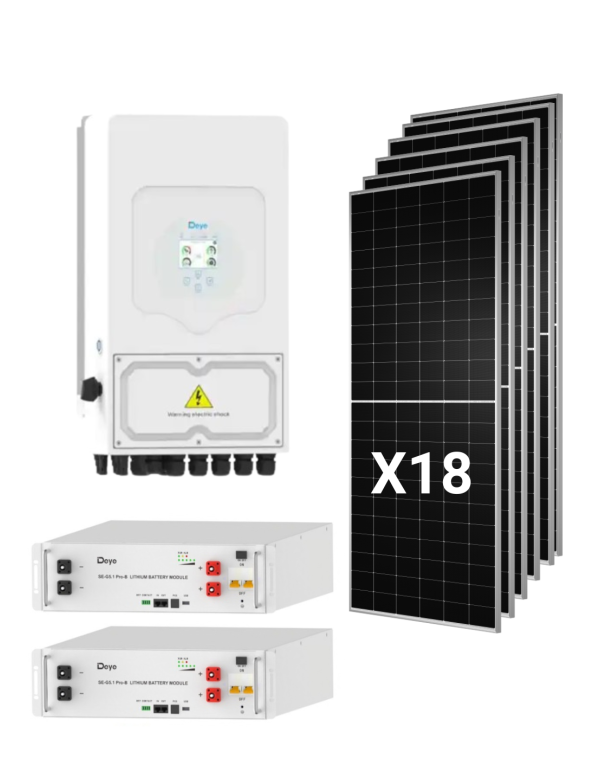

Kit solaire hybride Deye 10kw Monophasé Avec 18 panneaux Tongwei 630w et 2 batteries 5,12KW

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 11,34kwp (18 x 630W)
• Puissance de sortie nominale AC: 10.000W
• Capacité de stockage: 10,24 kWh Nomales / 9,2kWh utile (2 x 5,12KWh)
• Courant maximum de la banque de batteries: 200A (l' onduleur supports 220A)
• Configuration des chaînes: 3 cordes de 6 panneaux (un par mppt)
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-10K-SG02LP1-UE-AM3

• Puissance AC Nominale (entrée / sortie:) 10.000W
• Puissance apparente maximale: 11.000VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 15.000W
• Accès maximum FV Puissance: 20.000W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 3/2 + 2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A + 26A
• Courant maximum du court-circuit: 44A + 44A + 44A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 220A
• Courant alternatif nominal et maximum (entrée / sortie:) 45.5A / 43,5A
• Étape de réseau continu maximum (réseau une consommation:) 60A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Protection contre l'arc électrique (AFCI:) optionnel
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 45DB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 420 x 670 x 233 mm
• Poids: 35,6kg
• Règlement sur le réseau: UNE 217002, VDE-AR-N 4105, VDE 0126, CEI 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye SE-G5.1 PRO-B (2 unités, données par module)

• Chimie: LIFEPO4 (ferrophosphate de lithium), sans cobalt
• Capacité: 100Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 43,2-57,6V
• Énergie nominale: 5,12kwh
• Énergie utile: 4,6kwh (90% DOD, 0,5C à 25 ° C)
• Courant recommandé de chargement / de décharge: 50A
• Courant de charge / décharge maximale: 100A
• Courant Pico (2 min, 25 ° C:) 150A
• Profondeur de téléchargement recommandé: 90%
• Durée de vie: plus de 6 000 cycles (25 ° C, 0.5C, 90% DOD, 70% EOL)
• Énergie accumulée: 16Mwh 70% eOL
• L'évolutivité: jusqu'à 64 unités en parallèle (327kwh), 32 sans configuration externe
• Communication: PEUT 2.0, RS485
• Température de charge: de 0 à 55 ° C (de -20 à 55 ° C avec chauffage en option)
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur, plancher ou rack 19 "
• Dimensions: 440 x 133 x 540 mm
• Poids: 45kg
• Certifications: UN38.3, CEI 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 années (sous réserve des conditions du fabricant)

Avantages du kit solaire Deye 10kw avec 2 piles de 5,12KWh et 18 panneaux Tongwei

La batterie onduleur sur la même échelle de pouvoir

Avec un seul module, le stockage est limité à 100A, certains 5kw. Lors de l'installation deux se-G5.1 Pro-B en parallèle, la banque atteint 200A, autour 10kw à la tension nominale, pratiquement le pouvoir de la onduleur. Ainsi, lorsque le soleil tombe, le système peut répondre aux pics de consommation avec la batterie au lieu de recourir au réseau. Pour une utilisation continue, la référence est le courant recommandé de 2 x 50a, certains 5kw, qui est celui qui allonge la vie des cellules.

Twin Energy pour la soirée et la nuit

Les deux batteries ajoutent 9,2 kWh utile, double que la version avec un module et permet de bouger autour d'un cinquième de la production quotidienne estimée au soleil sans soleil. C'est la différence entre ne couvrant que la consommation de base et être capable de maintenir cuisine, , lave linge, , climatisation et éclairage dans l'après-midi. Comparer les autres capacités dans notre section de batteries de lithium.

Onduleur 10kw avec trois adeptes

Les SUN-10K-SG02LP1-UE-AM3, de la série SG02LP1 onduleurs hybride monophasés de Deye, il offre 10 000W nominaux, , 11000Va apparent et double pics de sa puissance pendant 10 secondes. Leur 3 MPPT se gratter 18 panneaux dans trois cordes indépendantes, chacune avec son propre suivi, idéal pour les couvertures à plusieurs orientations. Inclut 6 emplacements, entrée à générateur diesel, , couplage AC et parallèle jusqu'à 16 équipes.

Modules Tongwei avec 30 ans de garantie de puissance

Les 18 panneaux TNC 2.0 combiner 132 cellules n-types moyennes, , double verre de 2,0 mm, , coefficient de température de -0,28%/°C et bifialité de 80 ± 5%, et gardez le 87,40% du pouvoir à 30 ans. Découvrez plus de modèles dans notre catégorie panneaux solaires.

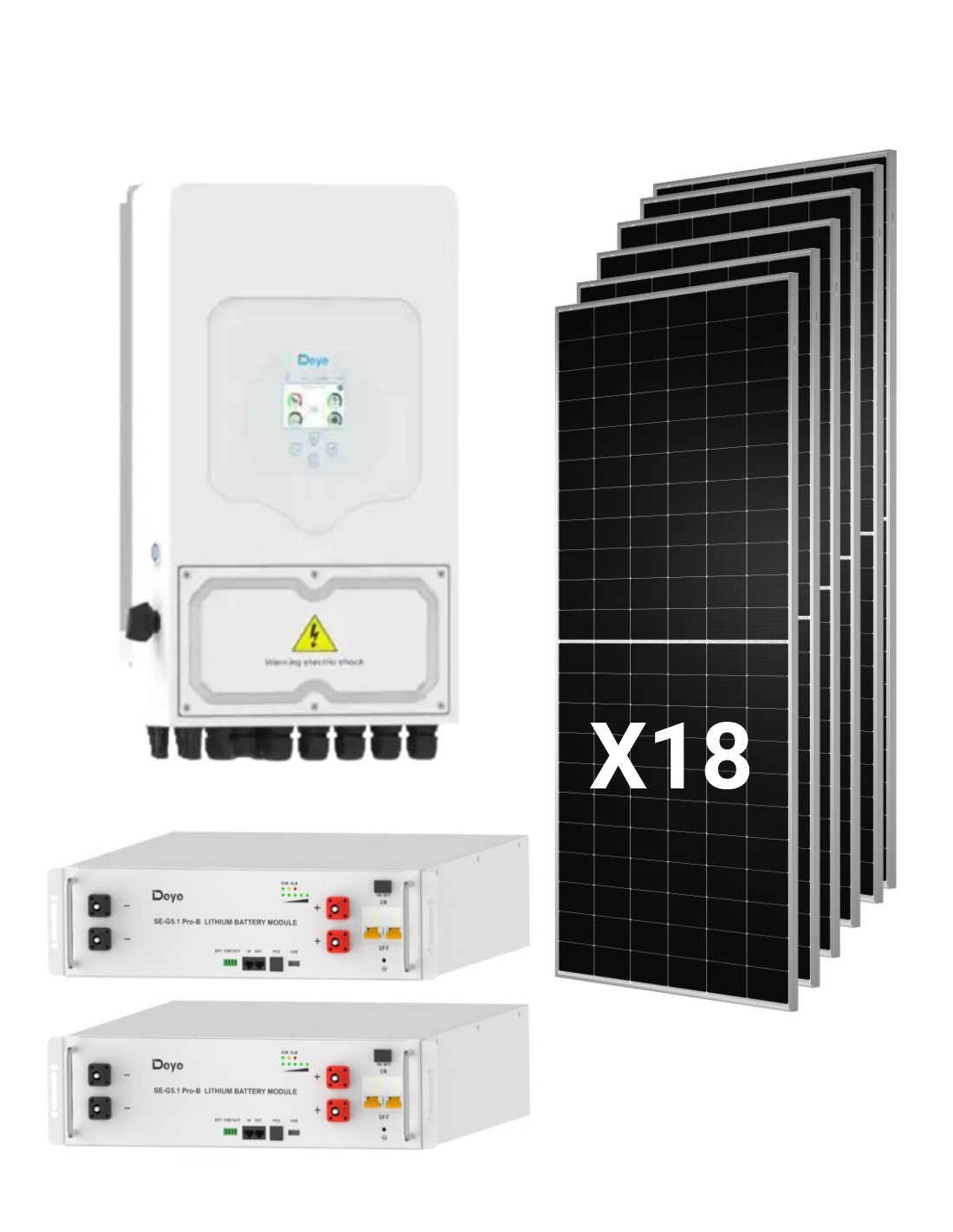

Que recevez-vous

• 1 x Onduleurs Hybrides Deye SUN-10K-SG02LP1-UE-AM3 de 10.000W, , monophasé.
• 18 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W, Bifacial de type n.
• 2 x batterie au lithium Deye SE-G5.1 PRO-B de 5,12kwh (10,24kwh au total). Chaque unité comprend câble de connexion à onduleur 3U-Lpcable1500, , câble parallèle 3U-Lbcable150, , cherche 19 "rack, , supports d'empilement et supports muraux avec vis.

Vous pouvez compléter votre commande dans Tienda Solar avec structures pour panneaux solaires pour couvrir ou plancher et avec le matériau électrique nécessaire.

Paramètres de conception

Trois chaînes de six modules

Les 18 panneaux sont distribués avec 6 modules en série par MPPT. Chaque chaîne fonctionne 246,6V, à l'intérieur de la fenêtre MPPT 150-425V, et en circuit ouvert atteint 297V en STC et certains 322V à -10 ° C, appliquer le coefficient de COV -0,24%/°C; la marge devant le 500V le maximum est spacieux. Le flux de travail, 15,33A, il est en dessous de la 26A de chaque entrée, et le 11.340Wp du champ sont bien à l'intérieur de la entrée de 15 000W FV, avec un ratio CC / AC de 1,13.

Connexion de la banque de batteries

Les deux batteries sont liées en parallèle avec le câble 3U-Lbcable150, qui transporte la puissance et la communication, et l'ensemble se connecte à onduleur par 3U-Lpcable1500 pour Peut ou rs485. La banque admet 200A chargement et déchargement maximal, sous la 220A du onduleur. Les batteries peuvent pile sur le sol, , pendre sur le mur ou être installé dans rack de 19 "; chacun 45kg et étant IP20, ils doivent être situés à l'intérieur.

Orientation et stockage

Avec 5 heures de pic solaire et une performance globale de 80%, le 11,34kwp générerait certains 45kwh par jour de la moyenne annuelle. Les 9,2 kWh utile des batteries couvriraient certains 9 heures avec une consommation de nuit moyenne de 1kw. Sont des valeurs de référence; dans le Blog Tienda Solar nos experts expliquent comment calculer la production et le stockage pour votre profil de consommation.

Profils des clients

Familles avec une consommation distribuée toute la journée

Logement avec télétravail, aerotermia ou alors piscine qui consomment quotidiennement et aussi dans l'après-midi tirent parti en même temps la production directe et 9,2kwh la batterie.

Petites entreprises avec fermeture tardive

Les magasins ou les bureaux qui restent ouverts à la tombée de la nuit peuvent couvrir les dernières heures d'activité avec l'énergie stockée pendant la journée.

Installateurs à la recherche d'une base solide et extensible

Onduleur, stockage et stockage équilibré, avec marge pour ajouter des panneaux ou des piles plus tard. Pour d'autres combinaisons, consultez notre kits solaires ou la gamme complète de onduleurs solaire.

Foire aux questions (FAQ)

1. Quels changements lorsque vous avez deux piles au lieu d'un avec le onduleur de 10kw?

L'énergie utile va de 4,6kwh à 9,2kwh et le courant maximum de la banque 100A à 200A. Avec une batterie, le stockage fournit quelques 5kw; avec deux, vous pouvez contribuer dans des sommets près de la 10kw du onduleur. Pour une utilisation continue, la référence reste le courant recommandé de 2 x 50a.

2. Puis-je ajouter plus de piles plus tard?

Oui. Les SE-G5.1 PRO-B supports jusqu'à 32 unités en parallèle sans configuration externe et 64 au total (327KWh). De la troisième batterie, la limite actuelle marquera la 220A du onduleur.

3. Comment les panneaux se connectent-ils?

Sur 3 cordes de 6 panneaux, un par mppt. Chaque chaîne fonctionne pour certains 246,6V et il ne dépasse pas la 322V en circuit ouvert à -10 ° C. Chaque chaîne peut aller dans une orientation différente, car les MPPT sont indépendants.

4. Le système fonctionne-t-il si la lumière se passe?

Oui. Les onduleur opérer isolé avec l'énergie des panneaux et des batteries, et il admet tiances de double puissance nominale pendant 10 secondes. L'autonomie dépend de la charge connectée et de l'état de charge de la banque.

5. Pouvez-vous légaliser et bénéficier d'une compensation excédentaire?

Les onduleur comprend la norme espagnole UNE 217002 parmi ses certifications de connexion réseau. La légalisation et la compensation doivent être gérées via un installateur agréé, qui vérifiera également cette offre monophasé admet une équipe de 10kw.

6. Quelles garanties chaque composante offre-t-elle?

Les modules Tongwei avoir 12 ans de garantie de produit et 30 ans de puissance linéaire. Tous tambours Deye est couvert pendant 10 années, et le onduleur pendant 5 ou 10 ans selon le dernier lieu d'installation, selon la politique de chaque fabricant.

7. Quelle surface est-elle occupée par le champ photovoltaïque?

Les 18 panneaux 2.382 x 1.134 mm et 32,2kg chacun, ils ont besoin de certains 49m² sans compter les séparations. Soutenir des charges de 5 400 Pa sur la face avant et 2 400 Pa à l'arrière.
