Kit solaire hybride Deye 10kw Monophasé Avec 18 panneaux Tongwei 630w et batterie Deye 16kwh

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 11,34kwp (18 x 630W)
• Puissance de sortie nominale AC: 10.000W
• Capacité de stockage: 16kwh Nomales / 14,4kwh utile
• Chargement actuel / système télécharger: 160A (limite de batterie; le onduleur supports 220A)
• Configuration des chaînes: 3 cordes de 6 panneaux (un par mppt)
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-10K-SG02LP1-UE-AM3

• Puissance AC Nominale (entrée / sortie:) 10.000W
• Puissance apparente maximale: 11.000VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 15.000W
• Accès maximum FV Puissance: 20.000W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 3/2 + 2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A + 26A
• Courant maximum du court-circuit: 44A + 44A + 44A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 220A
• Courant alternatif nominal et maximum (entrée / sortie:) 45.5A / 43,5A
• Étape de réseau continu maximum (réseau une consommation:) 60A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Protection contre l'arc électrique (AFCI:) optionnel
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 45DB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 420 x 670 x 233 mm
• Poids: 35,6kg
• Règlement sur le réseau: UNE 217002, VDE-AR-N 4105, VDE 0126, CEI 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye RW-F16

• Chimie: LIFEPO4 (ferrophosphate de lithium)
• Capacité: 314Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 44,8-57,6V
• Énergie nominale: 16kwh
• Énergie utile: 14,4kwh (90% DOD)
• Chargement / déchargement continu maximum: 160A / 160A
• Chargement / déchargement actuel: 300A / 300A (10 s)
• Profondeur de décharge: 90%
• Durée de vie: 6 000 cycles ou plus (25 ° C, 0.5C / 0.5C, 90% DOD, 70% EOL)
• L'évolutivité: jusqu'à 32 unités en parallèle (512KWh)
• Communication: PEUT 2.0, RS485
• Protection intégrée: Disjoncteur intelligent BMS et BMS
• Température de charge: de 0 à 55 ° C
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur ou plancher
• Dimensions: 480 x 830 x 235 mm (sans support ni base)
• Poids: 122kg
• Certifications: UN38.3, MSDS
• Garantie: 5 années

Avantages du kit solaire Deye 10kw avec batterie 16kWh RW-F16 et 18 panneaux Tongwei

Près du tiers de la production disponible la nuit

Les 14.4kwh utile du RW-F16 équivalent à presque un troisième de la production quotidienne estimée du domaine de 11,34kwp. Cette proportion permet la majeure partie de la consommation de soirée et de nuit à recouvrir d'énergie solaire stockée et non d'énergie achetée sur le réseau. C'est la configuration avec la plus autonomie de nos kits Deye de 10kw. Comparer les capacités dans la section de batteries de lithium.

L'intégration Deye sans intermédiaires

Onduleur et la batterie communique par POUVEZ nativement: le SUN-10K-SG02LP1-UE-AM3 lisez le BMS du RW-F16, gérez votre charge en fonction de vos paramètres et affiche votre statut sur la même plate-forme de surveillance. Un seul fabricant pour les deux équipes facilite la start-up et la gestion de tout incident.

Puissance soutenue et pics couverts

Avec 160A continue, certains 8,2kw, la batterie tient la majeure partie de la puissance de onduleur de 10kw, et son 300a pics pendant 10 secondes la couverture commence compresseurs, , pompes à chaleur ou alors les moteurs. Les onduleur, de la série SG02LP1 onduleurs hybride monophasés de Deye, somme 60a étape réseau, , 6 emplacements horaires programmables, entrée à générateur diesel et parallèle jusqu'à 16 équipes.

Generation Tongwei en trois MPPT

Les 18 panneaux TNC 2.0 ils sont distribués dans trois chaînes de 6 modules, un par MPPT, qui permet de couvrir plusieurs orientations de toit sans pertes entre chaînes. Avec 132 cellules n-types moyennes, , double verre de 2,0 mm, , coefficient de température de -0,28%/°C et bifialité de 80 ± 5%, ils sont des modules conçus pour durer. Vérifiez la gamme complète de panneaux solaires.

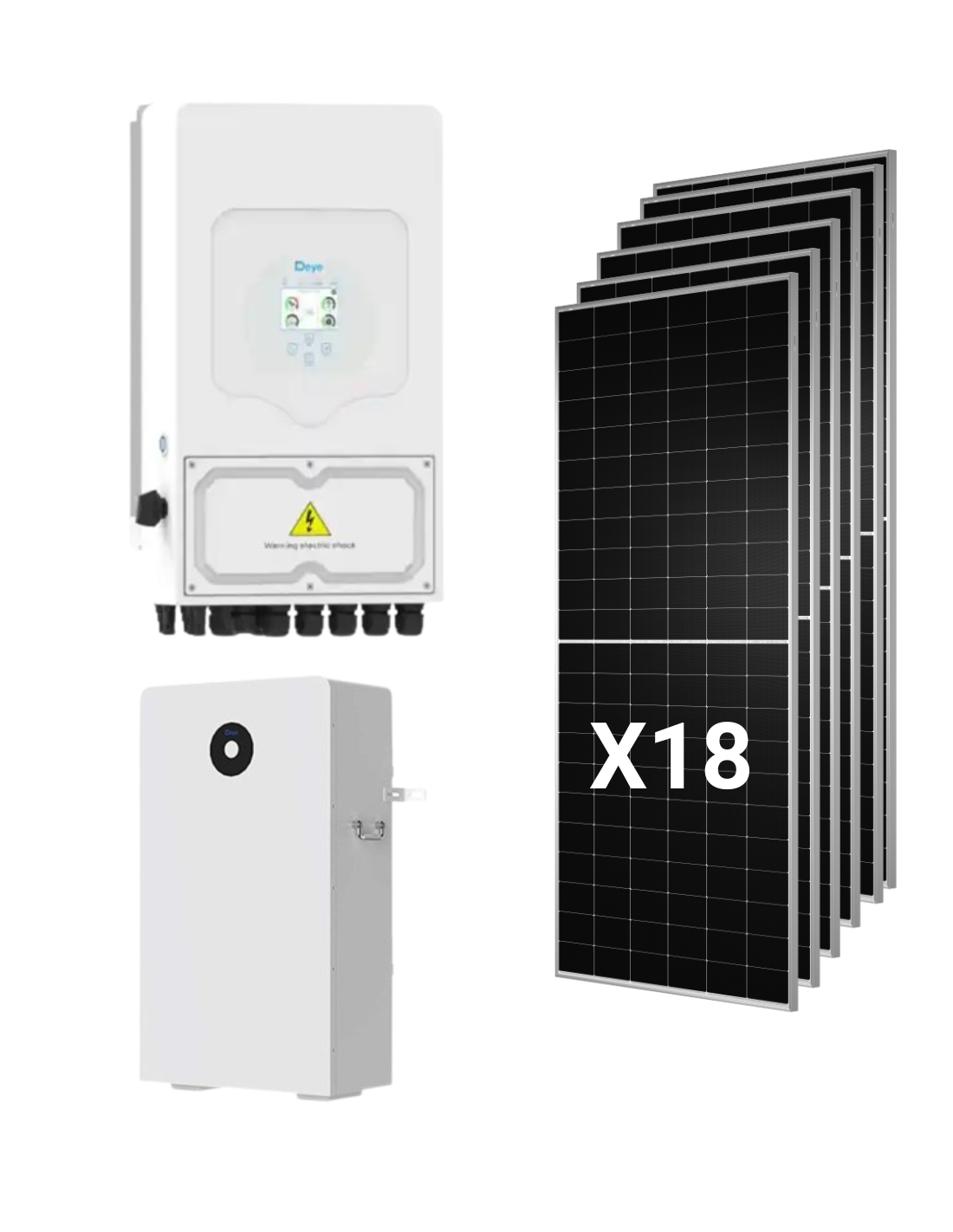

Le kit comprend

• 1 x Onduleurs Hybrides Deye SUN-10K-SG02LP1-UE-AM3 de 10.000W, , monophasé.
• 18 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium Deye RW-F16 de 16kwh et 314Ah, avec interrupteur automatique intégré.

Installation complète dans Tienda Solar avec structures pour panneaux solaires pour couvrir ou plancher et avec tout le matériau électrique.

Données d'ingénierie

Cordes: 3 x 6 panneaux

Chaque MPPT reçoit panneaux de série 6, qui travaille 246,6V, à l'intérieur de la fenêtre MPPT 150-425V. En circuit ouvert, chaque chaîne atteint 297V en STC et certains 322V à -10 ° C, calculé avec le coefficient de COV -0,24%/°C, loin du 500V maximum. Le courant de 15,33A par string est en dessous de la 26A de chaque entrée, et le 11.340Wp du champ, ils sont à l'intérieur de la entrée de 15 000W FV, avec un ratio CC / AC de 1,13.

Batterie RW-F16 avec onduleur SUN-10K

La batterie fonctionne entre 44.8 et 57,6V, à l'intérieur de la fenêtre de 40-60V du onduleur. Dans ce kit, la limite de courant met la batterie, avec 160A continue, devant le 220A admettre onduleur. La communication est faite par PEUT 2.0 ou alors RS485.

Autonomie de production et de référence

Avec 5 heures de pic solaire et une performance globale de 80%, le champ de 11,34kwp produirait certains 45kwh par jour de la moyenne annuelle. Les 14.4kwh utile de la batterie donnerait pour certains 14 heures avec une consommation de nuit moyenne de 1kw. Ces chiffres sont des conseils; dans le Blog Tienda Solar vous trouverez des guides de nos experts pour les calculer avec vos données à domicile.

Assemblage du RW-F16

Est installé sur le mur ou alors dans le sol, dans intérieur pour leur protection IP20. Mesures 480 x 830 x 235 mm sans support ni base et poids 122kg, il est donc pratique de vérifier la résistance du mur ou du sol et de réaliser la manœuvre entre au moins deux personnes.

Pour qui est ce kit?

Maisons avec beaucoup de demande de soirée

Maisons avec aerotermia, , induction, , climatisation ou alors carocarbure de voiture électrique, où la consommation arrive quand il n'y a pas de soleil.

Qui veut réduire la facture au maximum

Avec près du tiers de la production stockée et une batterie capable de bouger la majeure partie de la puissance de la onduleur, le kit minimise l'énergie achetée sur le réseau.

Installateurs de solutions Deye

Onduleur et la batterie du même fabricant simplifie la configuration, la surveillance et les après-vente. Pour d'autres combinaisons, consultez tous nos kits solaires ou la gamme de onduleurs solaire.

Foire aux questions (FAQ)

1. Pourquoi choisir le RW-F16 par rapport à deux piles SE-G5.1 PRO-B?

Les RW-F16 il offre une énergie plus utile (14,4kwh contre 9,2kwh) dans une seule équipe et avec une seule connexion. Les deux SE-G5.1 Pro-B admettent un courant plus maximum dans son ensemble (200A contre 160Aet ont garantie de 10 ans devant le 5 années du RW-F16, en plus de peser moins par module.

2. La batterie peut-elle nourrir la 10kw de la onduleur?

Presque. Livraison 160A continue, certains 8,2kw à la tension nominale, et 300a pics pendant 10 secondes. Pour la plupart des maisons, il suffit; La consommation qui dépasse la puissance hors du soleil est couverte du réseau.

3. La capacité peut-elle être étendue?

Oui. Les RW-F16 supports jusqu'à 32 unités en parallèle, avec un maximum de 512kwh. Avec deux unités, le courant disponible dépasserait la 220A qui gère la onduleur.

4. Comment les 18 panneaux sont-ils connectés?

Sur 3 cordes de 6 panneaux, un par mppt. Chaque chaîne fonctionne pour certains 246,6V et il ne dépasse pas la 322V en circuit ouvert à -10 ° C.

5. Est-ce que ça marche pour une panne d'électricité?

Oui. Les onduleur opérer isolé avec l'énergie des panneaux et la batterie, et elle admet tiances de double puissance nominale pendant 10 secondes. Avec 14.4kwh utile, l'autonomie est large, bien qu'elle dépendra toujours de la consommation.

6. Est-ce légalisable d'indemniser des excédents?

Les onduleur comprend la norme espagnole UNE 217002 parmi ses certifications. Un installateur agréé doit traiter la légalisation et la compensation et vérifiez que l'offre monophasé admet une équipe de 10kw.

7. Quelles garanties les composants ont-ils?

Les panneaux Tongwei avoir 12 ans de garantie de produit et 30 ans de puissance linéaire; les batterie RW-F16, , 5 années; et le onduleur Deye, , 5 ou 10 ans selon le site d'installation final. Les 18 panneaux occupent certains 49m² de couverture sans compter les séparations.
