Kit Solar Híbrido Deye 10kw Monofásico com 18 Paineis Tongwei 630W e bateria V-TAC 14,33KWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 11,34kwp (18 x 630W)
• Potência de saída nominal AC: 10.000W
• Storage capacity: 14,33kWH nominal (alguns 12,9kwh a 90% do DoD, valor estimado)
• Carregamento atual / sistema download: 140A (limite de bateria; o inversor suporta 220A)
• Configuração das cordas: 3 cordas de 6 paineis (um por mppt)
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-10K-SG02LP1-UE-AM3

• Potência Nominal CA (entrada / saída:) 10.000W
• Potência aparente máxima: 11.000VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 15.000W
• Potência máxima do FV de acesso: 20.000W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 3/2 + 2 + 2
• Corrente máxima de operação FV: 26A + 26A + 26A
• Corrente máxima de curto-circuito: 44A + 44A + 44A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 220A
• Corrente CA nominal e máxima (entrada / saída:) 45.5A / 43,5A
• Passo máximo de rede contínua (rede um consumo:) 60A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Proteção contra arco elétrico (AFCI:) opcional
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 45dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regulamentos de Rede: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio V-TAC VT-14033

• Tipo: Bateria de lítio iônico, estrutura 16 células em série (16S1P)
• Capacidade nominal: 280Ah
• Tensão nominal: 51,2V
• Energia nominal: 14,33kwh
• Carga / descarga padrão atual: 130A
• Corrente contínua de carga / descarga máxima: 140A
• Tensão de carga padrão: 57,6V
• Tensão de limite de carga: 57,6V
• Descrição de tensão final: 43,2V
• Método de carga recomendado: 130a corrente constante até 57,6V e tensão constante de 57,6V até 14A
• Resistência Interna: 16mω
• Tempo de vida: 8.000 ciclos ou mais (25 ° C, 90% dod; 80% EOL)
• Comunicação: POSSO
• Temperatura de carregamento: de 0 a 60 ° C
• Temperatura de descarga: de -20 a 60 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Dimensões (fundo x de largura x:) 660 x 154 x 900 mm
• Cores disponíveis: Branco (SKU 12713) e preto (SKU 12714)

Benefícios do kit solar Deye 10kw com bateria V-TAC 14,33KWH e 18 Paineis Tongwei

Mais de um quarto de produção, armazenado

Com 14,33kWH nominal e alguns uso de 12,9kWh a 90% download, o V-TAC VT-14033 pode economizar mais de um quarta parte da produção diária estimada do campo de 11,34kwp. É uma proporção muito equilibrada para uma casa que consome dia e noite, e excede a configuração de duas baterias de 5,12kWh. Compare as opções em nossa seção de baterias de lítio.

Instalação mais simples

Toda a capacidade é em uma única equipe 280Ah: uma única conexão para inversor, sem cabos paralelos entre módulos e com comunicação por POSSO. Para o instalador, significa menos tempo de montagem; Para o usuário, menos espaço ocupado e menos elementos para revisar.

Poder suficiente para a noite

A 140A Contínuo da bateria, alguns 7,2kw, e o 130A de corrente padrão, eles permitem manter uma boa parte da demanda por uma casa com aerotermia, , indução ou ar condicionado. Sua resistência interna de 16mΩ reduz as perdas para altas correntes. O que excede esse poder é coberto da rede graças a passo da rede 60A do inversor.

Deye de 10kw com três mppt

A SUN-10K-SG02LP1-UE-AM3 fornece 10.000W nominal, , picos duplos de sua energia por 10 segundos, , 6 slots de tempo programáveis, entrada para gerador diesel, , acoplamento ac e paralelo até 16 equipes. Seus 3 MPPT receber o 18 paineis Tongwei TNC 2.0 em três cordas de 6, com 132 células-tipo n médias, , copo duplo de 2,0 mm, , bifialidade de 80 ± 5% e o 87,40% do poder garantido aos 30 anos. Consulte mais inversores híbrido e paineis solar em nossa loja.

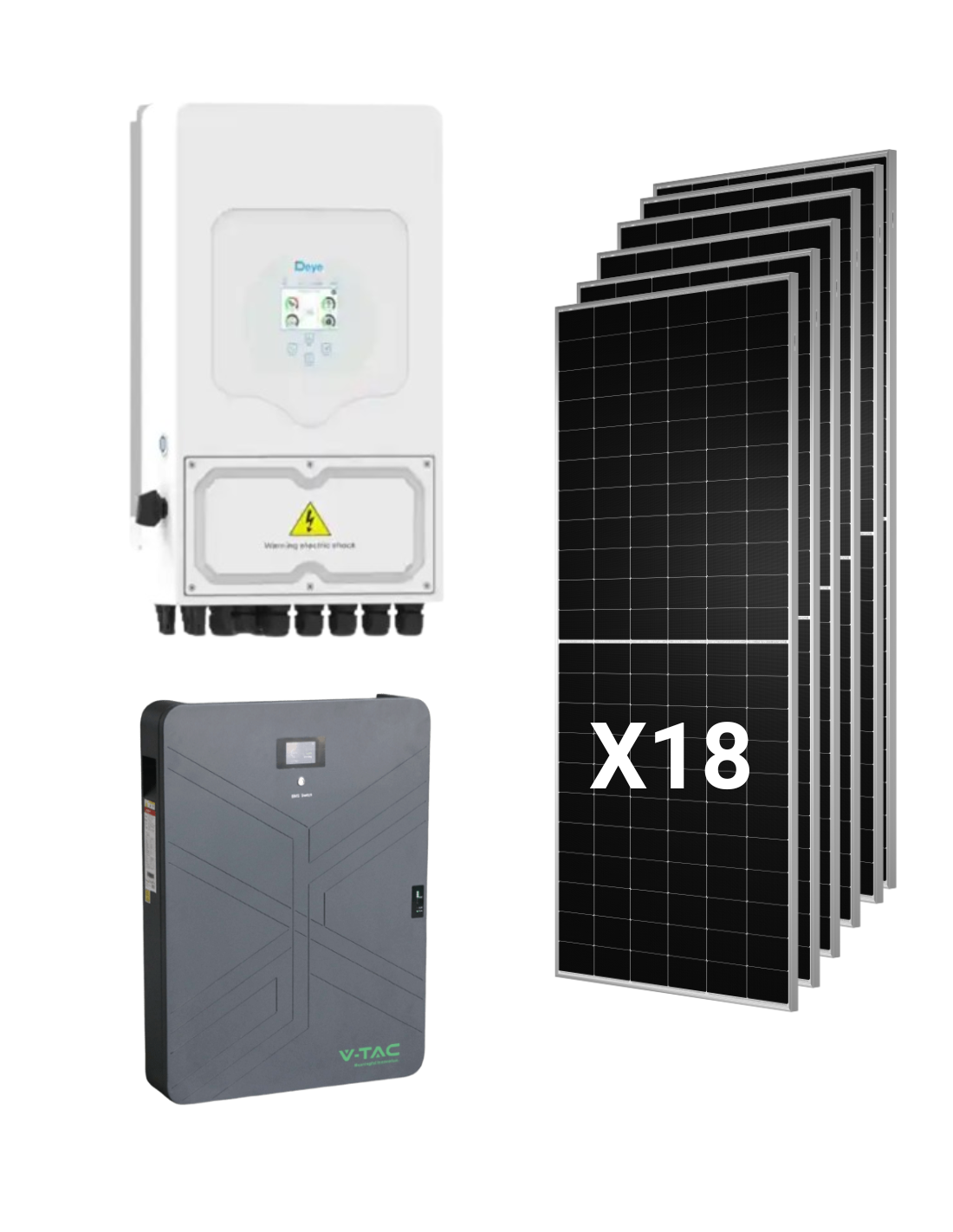

Conteúdo de kit

• 1 x Inversor Híbrido Deye SUN-10K-SG02LP1-UE-AM3 do 10.000W, , monofásico.
• 18 x painel solar Tongwei TNC 2.0 TWMNH-66HD630 do 630W, N-tipo bifacial.
• 1 x bateria de lítio V-TAC VT-14033 do 14,33kwh e 280Ah para 51,2V.

Em Tienda Solar você também tem estruturas para paineis solar para cobertura ou piso e fiação e as proteções necessárias.

Folha de design do sistema

Campo fotovoltaico em 3 x 6

• Configuração: 6 paineis em série pelo MPPT, três strings no total.
• Tensão do trabalho por string: 246,6V, dentro da faixa do MPPT 150-425V.
• Tensão em circuito aberto: 297V em stc e alguns 322V a -10 ° C, com o coeficiente de COV -0,24%/°C; bem abaixo do 500V máxima.
• Atual por string: 15,33A, na frente de 26A pelo MPPT.
• Poder fv: 11.340Wp sobre 15.000W de entrada máxima, com proporção DC / CA de 1,13.

Bateria V-TAC e compatibilidade com o inversor

A bateria funciona entre 43,2V (fim da descarga) e 57,6V (carga), dentro da faixa de 40-60V do inversor, e se comunica com ele por POSSO. O limite de corrente do sistema define a bateria, com 140A, na frente do 220A do inversor. O fabricante recomenda o carregamento para 130A em corrente constante até 57,6V e terminar em tensão constante até que a corrente cai 14A.

Produção estimada e autonomia

Como referência, com 5 horas de pico solar e um desempenho de 80%, o 11,34kwp produziria alguns 45kWh por dia. Com algum uso de 12,9kWh (estimativa da capacidade nominal e de 90% de descarga de referência), a bateria cobriria alguns 13 horas de consumo noturno com média de 1kw. No Blog Tienda Solar nossos especialistas explicam como ajustar esses cálculos para sua casa.

Instalação de bateria

A VT-14033 medidas 660 x 154 x 900 mm (fundo x largura x alta) e tem proteção IP20, então deve ser instalado em interior. Carga 0 e 60 ° C e baixar entre -20 e 60 ° C.

Quem é ideal para?

Casas que consomem muito quando o sol cai

Famílias que cozinham, ar condicionado ou carregam o carro à tarde Aproveite o máximo 14,33kwh bateria após um dia de produção.

Pequenas empresas com equipamento correndo fora do tempo

Lojas ou workshops com câmeras de refrigeração, , alarmes ou iluminação noturna cobrir esse consumo com energia armazenada.

Instaladores que priorizam a velocidade de montagem

Uma única bateria de grande capacidade e uma configuração de strings validadas simplificam o projeto. Para outras combinações, revise nossos kits solares ou a faixa de inversores solar.

Perguntas frequentes (FAQ)

1. Qual é a diferença entre este kit e as 2 baterias Deye de 5.12kWh?

A V-TAC VT-14033 oferece mais capacidade (14,33kwh versus 10,24kwh) em uma única equipe e com uma única conexão. As duas baterias Deye eles admitem mais corrente máxima como um todo (200A versus 140A), mas o V-TAC fornece energia mais armazenada e uma montagem mais simples.

2. A bateria pode alimentar o inversor a pleno poder?

Não. A entrega da bateria 140A Contínuo, alguns 7,2kw, na frente do 10kw nominal inversor. É suficiente para a maior parte da demanda noturna de uma casa; Os picos superiores são cobertos da rede.

3. Quanta energia útil você tem?

Capacidade nominal é 14,33kwh. Com o 90% de profundidade de descarga que usa o V-TAC como referência de vida útil, eles recebem alguns 12,9kwh por ciclo; o valor final depende da configuração do inversor.

4. Como estão os 18 conectados paineis?

Em 3 cordas de 6 paineis, um pelo MPPT, com alguns 246,6V de trabalho e um máximo de alguns 322V no circuito aberto a -10 ° C. Cada string pode ser instalada em uma orientação diferente.

5. Trabalhe em caso de corte de luz?

Sim. A inversor pode trabalhar em isolado com o paineis e a bateria e admite twes de dobrar seu poder nominal por 10 segundos. A autonomia depende do consumo e do estado de carga.

6. Pode ser legalizado para compensar os excedentes?

A inversor inclui o padrão espanhol UNE 217002 entre suas certificações de rede. Um instalador autorizado deve proceder a legalização e compensação e confirmar que seu suprimento monofásico admite uma equipe de 10kw.

7. Quais garantias o kit tem?

A paineis Tongwei incluir 12 anos de garantia de produtos e 30 anos de garantia de energia linear, e o inversor Deye, , 5 ou 10 anos de acordo com o local de instalação final. A bateria V-TAC é coberta pela garantia do fabricante; Consulte-nos as condições antes da compra. O 18 paineis ocupam 49m² deck.
