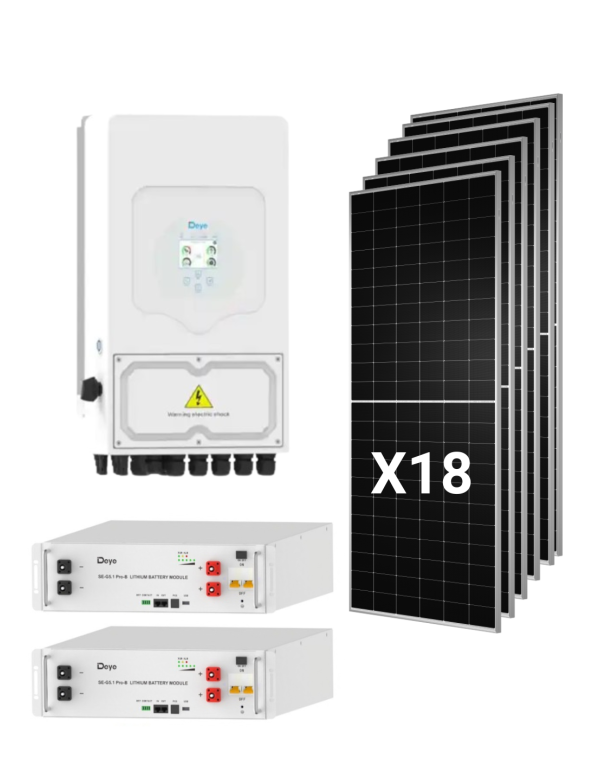

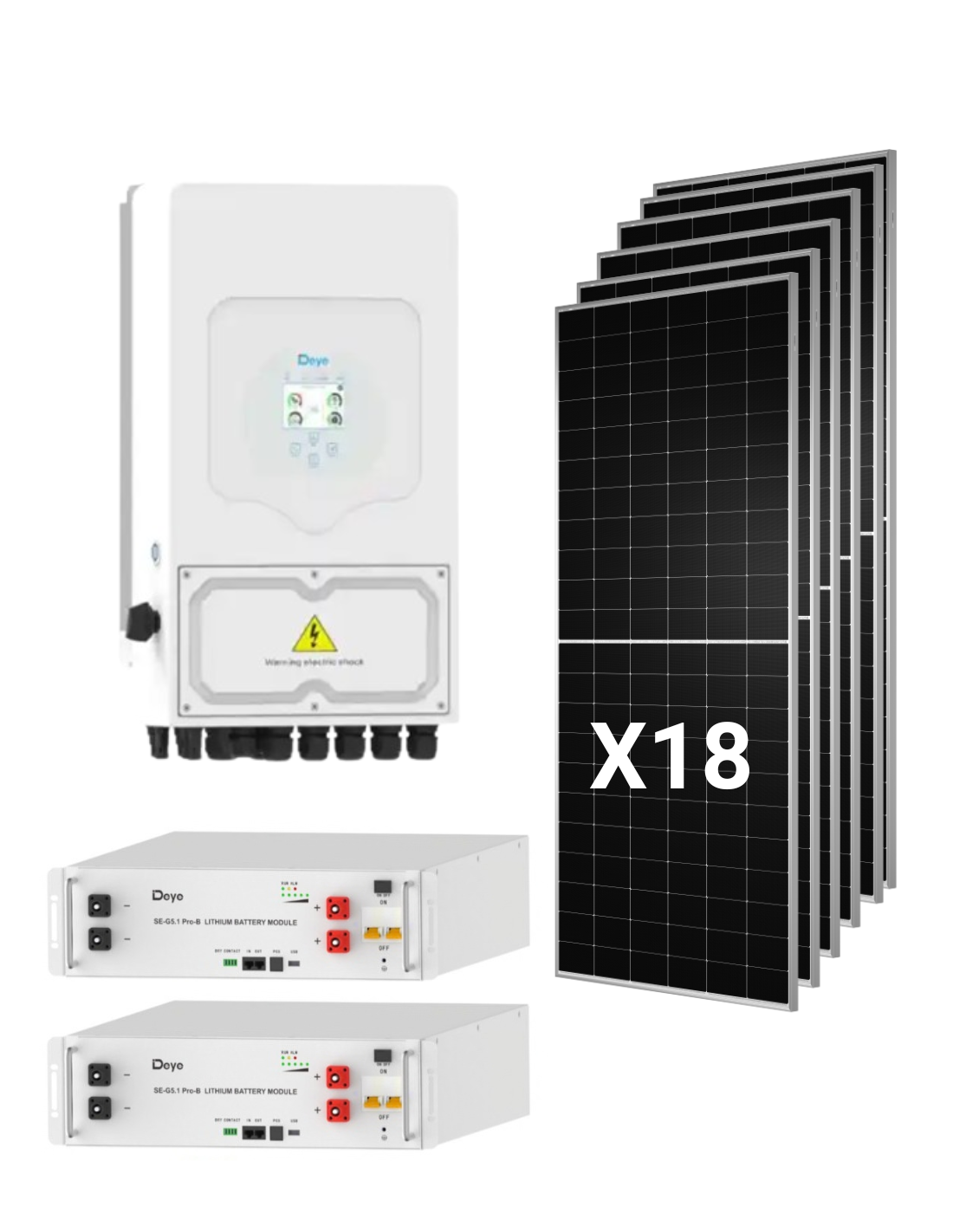

Hybrid Solar Kit Deye 10kw Einphasig Mit 18 Panels Tongwei 630W und 2 Batterien 5,12 kWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 11,34kwp (18 x 630W)
• Nominalausgangsleistung AC: 10.000W
• Speicherkapazität: 10.24kWh Nomales / 9,2kWh nützlich (2 x 5,12 kWh)
• Maximaler Strom der Batteriebank: 200A (die solar-wechselrichter unterstützt 220A)
• Saiten-Konfiguration: 3 saiten von 6 paneelen (eines von MPPT)
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-10K-SG02LP1-EU-AM3

• Nennwechselspannung (Eingabe / ausgabe:) 10.000W
• Maximal scheinbare Leistung: 11.000VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 15.000W
• Maximaler Zugang FV-Leistung: 20.000W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 3/2 + 2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A + 26A
• Maximaler Kurzschlussstrom: 44A + 44A + 44A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 220A
• Nominal- und maximaler Wechselstrom (Eingabe / Ausgabe:) 45.5A / 43,5A
• Maximaler kontinuierlicher Netzwerkschritt (Netzwerk ein Verbrauch:) 60A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Schutz gegen elektrische Bogen (AFCI:) optional
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 45 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 420 x 670 x 233 mm
• Gewicht: 35,6kg
• Netzwerkvorschriften: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye SE-G5.1 PRO-B (2 Einheiten, Daten pro Modul)

• Chemie: LiFepo4 (Lithiumferrophosphat) ohne Kobalt
• Kapazität: 100Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 43,2-57,6V
• Nominale Energie: 5,12kwh
• Nützliche Energie: 4,6kwh (90% DOD, 0,5C bei 25 ° C)
• Empfohlener Belastung / entladungsstrom: 50A
• Laststrom / maximaler entlastung: 100A
• Pico-Strom (2 min, 25 ° C:) 150A
• Tiefe von empfohlenen Download: 90%
• Alter: mehr als 6.000 zyklen (25 ° C, 0,5 c, 90% DOD, 70% EOL)
• Kumulierte Energie: 16Mwh 70% eOL
• Skalierbarkeit: bis zu 64 Einheiten parallel (327 kWh), 32 ohne externe konfiguration
• Kommunikation: KANN 2.0, RS485
• Ladungstemperatur: von 0 bis 55 ° C (von -20 bis 55 ° C mit optionaler Heizung)
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand, Boden oder Rack 19 "
• Maße: 440 x 133 x 540 mm
• Gewicht: 45kg
• Zertifizierungen: UN38.3, IEC 62619, EG, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 jahre (vorbehaltlich der bedingungen des herstellers)

Vorteile des Solar-Kits Deye 10kw mit 2 Batterien von 5,12 kWh und 18 Panels Tongwei

Batterie solar-wechselrichter auf dem gleichen maßstab

Mit einem einzelnen Modul ist die Lagerung auf begrenzt 100A, einige 5kw. Bei der Installation zwei SE-G5.1 PRO-B parallel, die bank erreicht erreicht 200A, herum 10kw bei nomineller spannung praktisch die kraft der solar-wechselrichter. Wenn also die Sonne fällt, kann das System auf Verbrauchspitzen mit der Batterie reagieren, anstatt auf das Netzwerk zurückzusetzen. Für den kontinuierlichen Gebrauch ist der Referenz der empfohlene Strom von 2 x 50a, einige 5kw, das ist derjenige, der das leben der zellen verlängert.

Twin Energy für Abend und Nacht

Die beiden Batterien hinzufügen 9,2kwh nützlich, doppelte, dass die version mit einem modul und um a umfahren fünften von der täglichen Produktion, die bei der Sonne ohne Sonne geschätzt wird. Es ist der Unterschied zwischen dem Deckung nur des Grundverbrauchs und der Aufrechterhaltung küche, , waschmaschine, , klimaanlage und beleuchtung am Nachmittag. Vergleichen Sie andere Funktionen in unserem Sektion von lithiumbatterien.

Solar-Wechselrichter 10kw mit drei Anhängern

Die SUN-10K-SG02LP1-EU-AM3, von der SG02LP1-Serie wechselrichter hybrid einphasige von Deye, es bietet an 10.000 Watt nominal, , 11000VA scheinbar und doppelte gipfel seiner leistung für 10 sekunden. Ihre 3 MPPT grund auf neu 18 paneele in drei unabhängigen Saiten, jedes mit einem eigenen Follow-up, ideal für Abdeckungen mit mehreren Orientierungen. Beinhaltet 6 slots, eingang zu dieselgenerator, , kupplung AC und parallel bis zu 16 teams.

Tongwei-Module mit 30 Jahren Energiegarantie

Die 18 panels TNC 2.0 kombinieren 132 durchschnittliche N-Typ-Zellen, , doppelglas von 2,0 mm, , temperaturkoeffizient von -0,28%/°C und bifilifizität von 80 ± 5%, und halten sie das 87.40% der macht in 30 jahren. Entdecke mehr Modelle in unserer Kategorie solarplatten.

Was erhalten Sie

• 1 x Hybrid-Wechselrichter Deye SUN-10K-SG02LP1-EU-AM3 von 10.000W, , einphasig.
• 18 x Solarpanel Tongwei TNC 2.0 TWMNH-66HD630 von 630W, N-typ bifacial.
• 2 x Lithium-Batterie Deye SE-G5.1 Pro-B von 5,12kwh (10,24kwh insgesamt). Jede Einheit umfasst verbindungskabel zu solar-wechselrichter 3U-Lpcable1500, , 3u-Lbcable parallel cable150, , sucht nach 19 "rack, , stapeln von klammern und wandhalterungen mit schrauben.

Sie können Ihre Bestellung in abschließen Tienda Solar mit strukturen für sonnenkollektoren für den deckel oder boden und mit dem erforderlichen elektrischen material.

Designparameter

Drei Saiten von sechs Modulen

Die 18 Paneele werden mit verteilt 6 module in Serie von MPPT. Jede Zeichenfolge funktioniert 246,6V, im MPPT-Fenster 150-425V, und im offenen kreislauf erreichen 297V in stc und einigen 322V bei -10 ° C, Anwenden des VOC-Koeffizienten -0,24%/°C; der rand vor dem 500V maximum ist geräumig. Der Arbeitsstrom, 15,33A, liegt es unter der 26A von jedem eingang und dem 11.340Wp aus dem feld sind gut in der 15.000 weits FV-Eingang, mit einem DC / AC-Verhältnis von 1,13.

Anschluss der Batteriebank

Die beiden Batterien sind miteinander verbunden parallel mit dem kabel 3U-Lbcable150, das strom und kommunikation transportiert, und das set verbindet sich mit solar-wechselrichter von 3U-Lpcable1500 für Kann oder rs485. Die Bank gibt zu 200A beladen und maximaler entlastung unterhalb der 220A von der solar-wechselrichter. Die Batterien können stapel auf dem boden, , an der wand hängen oder installiert werden rack von 19 "; jeder 45kg und sein IP20, müssen sie sich innen befinden.

Orientierung und Lagerung

Mit 5 stunden sonnenspitze und eine globale leistung von 80%, das 11,34kwp würde einige erzeugen 45 kWh am Tag der durchschnittlichen jährlichen. Die 9,2kwh nützlich der batterien würden einige abdecken 9 stunden mit einem gemeinen nachtverbrauch von 1kw. Sind Referenzwerte; in dem Blog Tienda Solar unsere experten erklären, wie sie produktion und lagerung für ihr verbrauchsprofil berechnen können.

Kundenprofile

Familien mit dem ganzen Tag verteilt verteilt

Gehäuse mit Telearbeit, aerotermia oder schwimmbad die täglich verbrauchen und am nachmittag auch in der gleichzeitigen direkten produktion nutzen und 9,2kwh batterie.

Kleine Unternehmen mit spätem Schließung

Geschäfte oder Büros, die in der Digital geöffnet bleiben, können die neuesten Aktivitäten mit der tagsüber gespeicherten Energie abdecken.

Installateure, die nach einem soliden und erweiterbaren Basis suchen

Solar-Wechselrichter, fV- und ausgewogene Lagerung, mit Rand, um später Paneele oder Batterien hinzuzufügen. Bei anderen Kombinationen beraten Sie unsere sonnenkits oder das gesamte bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Welche Änderungen ändert sich, wenn Sie zwei Batterien anstelle eines mit dem haben solar-wechselrichter von 10 kW?

Die nützliche Energie geht von 4,6kwh nach 9,2kwh und der maximale strom der bank 100A nach 200A. Mit einer Batterie liefert Speicherplatz einige 5kw; mit zwei können sie in den gipfeln in der nähe von beitragen 10kw von der solar-wechselrichter. Für den kontinuierlichen Gebrauch bleibt der Referenz der empfohlene Strom von 2 x 50a.

2. Kann ich später mehr Batterien hinzufügen?

Ja. Die SE-G5.1 Pro-B unterstützt bis zu 32 einheiten parallel ohne externe konfiguration und 64 insgesamt (327 kWh). Von der dritten Batterie markiert die Stromgrenze das 220A von der solar-wechselrichter.

3. Wie verbinden sich die Panels?

Auf 3 saiten von 6 paneelen, eines von MPPT. Jede Zeichenfolge funktioniert für einige 246,6V und es überschreitet nicht das 322V in der schaltung auf -10 ° C offen, jede Zeichenfolge kann in einer anderen Ausrichtung gehen, da die MPPTS unabhängig sind.

4. Läuft das System, wenn das Licht läuft?

Ja. Die solar-wechselrichter betreiben isoliert mit der energie der paneele und der batterien und gibt es zu twicts von doppelt soweit sie sind 10 sekunden lang. Die Autonomie hängt von der angeschlossenen Ladung und dem Laststatus der Bank ab.

5. Können Sie von der Überschussentschädigung legalisieren und profitieren?

Die solar-wechselrichter beinhaltet den spanischen standard UNE 217002 zu den Zertifizierungen der Netzwerkverbindung. Legalisierung und Entschädigung sollten über ein autorisiertes Installationsprogramm verwaltet werden, das auch diese Lieferung bestätigt einphasig gibt ein team von 10kw.

6. Welche Garantien bietet jede Komponente an?

Die tongwei-Module verfügen über 12 jahre produktgarantie und 30 jahre lineare kraft. Jeder trommeln Deye ist während der übersicht 10 jahre, und das solar-wechselrichter während 5 oder 10 jahre laut dem endgültigen installationsplatz gemäß der richtlinie jedes herstellers.

7. Welche Oberfläche befindet sich das Fotovoltaikbereich?

Die 18 Paneele 2.382 x 1,134 mm und 32,2kg jeder, sie brauchen etwas 49m² ohne Trennungen zu zählen. Unterstützungslasten von 5.400 Pa auf der vorderseite und 2.400 Pa hinten.
