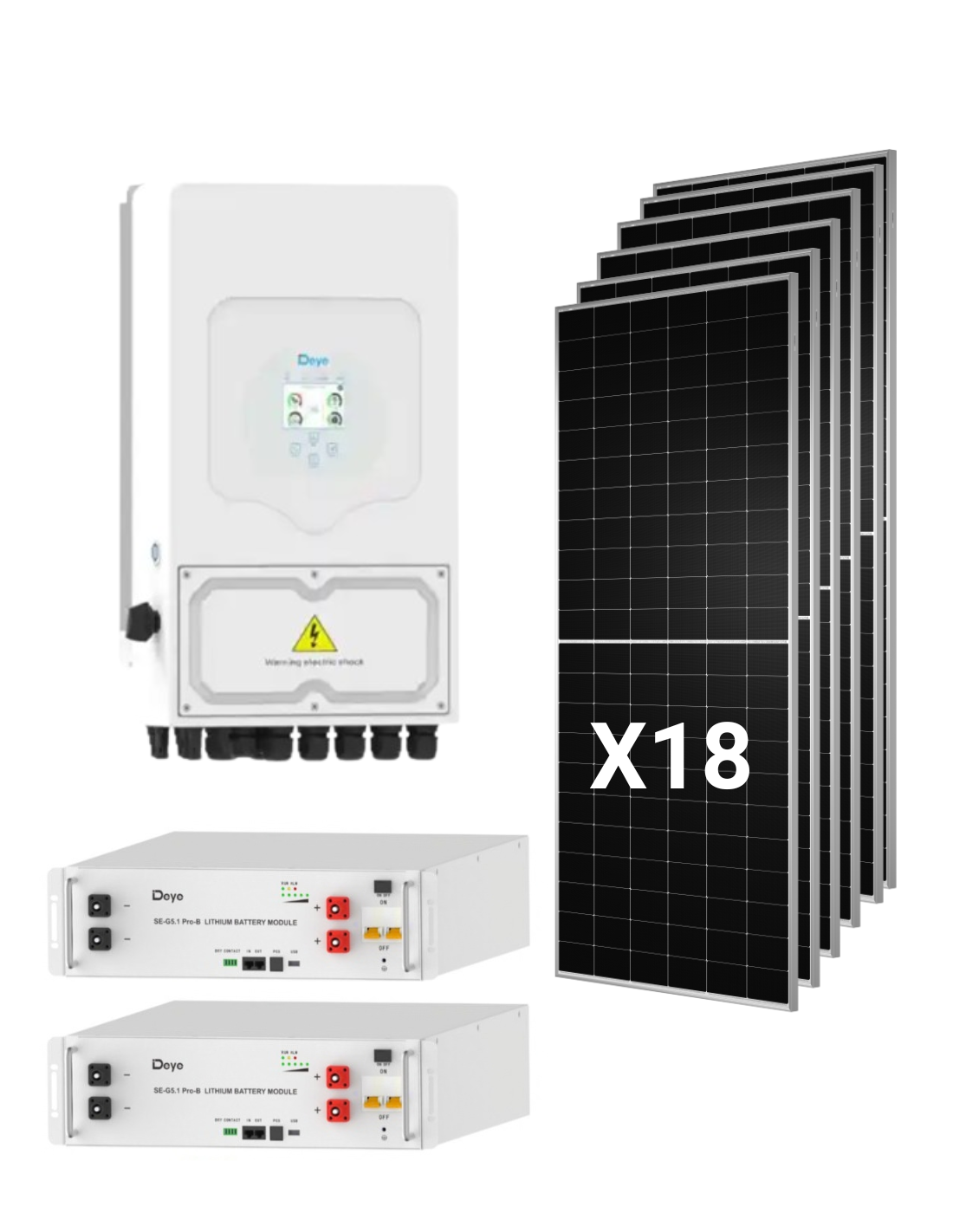

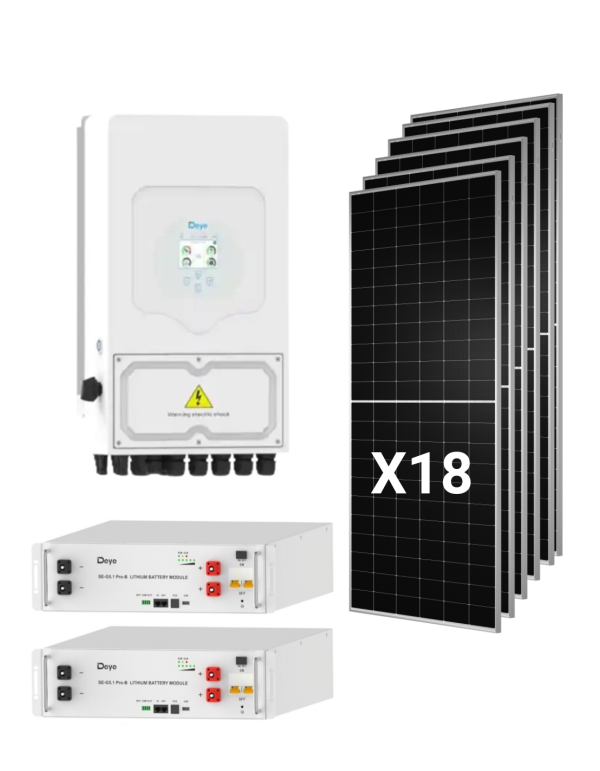

Kit Solar Híbrido Deye 10kW Monofásico con 18 Paneles Tongwei 630W y 2 Baterías 5,12kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 11,34kWp (18 x 630W)
• Potencia nominal de salida AC: 10.000W
• Capacidad de almacenamiento: 10,24kWh nominales / 9,2kWh útiles (2 x 5,12kWh)
• Corriente máxima del banco de baterías: 200A (el inversor admite 220A)
• Configuración de strings: 3 strings de 6 paneles (uno por MPPT)
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-10K-SG02LP1-EU-AM3

• Potencia nominal AC (entrada/salida): 10.000W
• Potencia aparente máxima: 11.000VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 15.000W
• Potencia FV máxima de acceso: 20.000W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 3 / 2+2+2
• Corriente FV máxima de operación: 26A + 26A + 26A
• Corriente máxima de cortocircuito FV: 44A + 44A + 44A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 220A
• Corriente nominal y máxima AC (entrada/salida): 45,5A / 43,5A
• Paso de red continuo máximo (red a consumos): 60A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Protección contra arco eléctrico (AFCI): opcional
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 45dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 420 x 670 x 233 mm
• Peso: 35,6kg
• Normativa de red: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, EN 50549-1, G98, G99, C10-11
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio Deye SE-G5.1 Pro-B (2 unidades, datos por módulo)

• Química: LiFePO4 (litio ferrofosfato), sin cobalto
• Capacidad: 100Ah
• Tensión nominal: 51,2V
• Rango de tensión de operación: 43,2-57,6V
• Energía nominal: 5,12kWh
• Energía útil: 4,6kWh (90% DoD, 0,5C a 25 °C)
• Corriente de carga/descarga recomendada: 50A
• Corriente de carga/descarga máxima: 100A
• Corriente pico (2 min, 25 °C): 150A
• Profundidad de descarga recomendada: 90%
• Vida útil: más de 6.000 ciclos (25 °C, 0,5C, 90% DoD, 70% EOL)
• Energía acumulada: 16MWh al 70% EOL
• Escalabilidad: hasta 64 unidades en paralelo (327kWh), 32 sin configuración externa
• Comunicación: CAN 2.0, RS485
• Temperatura de carga: de 0 a 55 °C (de -20 a 55 °C con calefacción opcional)
• Temperatura de descarga: de -20 a 55 °C
• Grado de protección: IP20 (instalación en interior)
• Montaje: Pared, suelo o rack de 19"
• Dimensiones: 440 x 133 x 540 mm
• Peso: 45kg
• Certificaciones: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantía: 10 años (sujeta a las condiciones del fabricante)

Beneficios del Kit Solar Deye 10kW con 2 Baterías de 5,12kWh y 18 Paneles Tongwei

Batería e inversor en la misma escala de potencia

Con un único módulo, el almacenamiento se limita a 100A, unos 5kW. Al instalar dos SE-G5.1 Pro-B en paralelo, el banco llega a 200A, en torno a 10kW a tensión nominal, prácticamente la potencia del inversor. Así, cuando cae el sol, el sistema puede responder a picos de consumo con la batería en lugar de recurrir a la red. Para uso continuo, la referencia es la corriente recomendada de 2 x 50A, unos 5kW, que es la que más alarga la vida de las celdas.

El doble de energía para la tarde y la noche

Las dos baterías suman 9,2kWh útiles, el doble que la versión con un módulo, y permiten trasladar alrededor de una quinta parte de la producción diaria estimada a las horas sin sol. Es la diferencia entre cubrir solo los consumos básicos y poder mantener cocina, lavadora, climatización e iluminación por la tarde. Compara otras capacidades en nuestra sección de baterías de litio.

Inversor de 10kW con tres seguidores

El SUN-10K-SG02LP1-EU-AM3, de la serie SG02LP1 de inversores híbridos monofásicos de Deye, ofrece 10.000W nominales, 11.000VA aparentes y picos del doble de su potencia durante 10 segundos. Sus 3 MPPT reparten los 18 paneles en tres strings independientes, cada uno con su propio seguimiento, ideal para cubiertas con varias orientaciones. Incluye 6 franjas horarias, entrada para generador diésel, acoplamiento AC y paralelo de hasta 16 equipos.

Módulos Tongwei con 30 años de garantía de potencia

Los 18 paneles TNC 2.0 combinan 132 medias células N-type, doble vidrio de 2,0 mm, coeficiente de temperatura de -0,28%/°C y bifacialidad del 80±5%, y conservan el 87,40% de la potencia a los 30 años. Descubre más modelos en nuestra categoría de placas solares.

Qué recibes

• 1 x Inversor híbrido Deye SUN-10K-SG02LP1-EU-AM3 de 10.000W, monofásico.
• 18 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 2 x Batería de litio Deye SE-G5.1 Pro-B de 5,12kWh (10,24kWh en total). Cada unidad incluye cable de conexión al inversor 3U-LPCable1500, cable de paralelo 3U-LBCable150, orejetas para rack de 19", soportes de apilado y soportes de pared con tornillería.

Puedes completar tu pedido en Tienda Solar con estructuras para paneles solares para cubierta o suelo y con el material eléctrico necesario.

Parámetros de diseño

Tres strings de seis módulos

Los 18 paneles se distribuyen con 6 módulos en serie por MPPT. Cada string trabaja a 246,6V, dentro de la ventana MPPT de 150-425V, y en circuito abierto alcanza 297V en STC y unos 322V a -10 °C, aplicando el coeficiente de Voc de -0,24%/°C; el margen frente a los 500V máximos es amplio. La corriente de trabajo, 15,33A, queda por debajo de los 26A de cada entrada, y los 11.340Wp del campo se sitúan bien dentro de la entrada FV de 15.000W, con una relación DC/AC de 1,13.

Conexión del banco de baterías

Las dos baterías se enlazan en paralelo con el cable 3U-LBCable150, que transporta potencia y comunicación, y el conjunto se conecta al inversor mediante el 3U-LPCable1500 por CAN o RS485. El banco admite 200A de carga y descarga máxima, por debajo de los 220A del inversor. Las baterías pueden apilarse en el suelo, colgarse en pared o instalarse en rack de 19"; cada una pesa 45kg y, al ser IP20, deben ubicarse en interior.

Producción y almacenamiento orientativos

Con 5 horas solares pico y un rendimiento global del 80%, los 11,34kWp generarían unos 45kWh al día de media anual. Los 9,2kWh útiles de las baterías permitirían cubrir unas 9 horas con un consumo nocturno medio de 1kW. Son valores de referencia; en el Blog de Tienda Solar nuestros expertos explican cómo calcular producción y almacenamiento para tu perfil de consumo.

Perfiles de cliente

Familias con consumo repartido a lo largo del día

Viviendas con teletrabajo, aerotermia o piscina que consumen de día y también por la tarde aprovechan a la vez la producción directa y los 9,2kWh de batería.

Pequeños negocios con cierre tardío

Comercios u oficinas que siguen abiertos al anochecer pueden cubrir las últimas horas de actividad con la energía almacenada durante la jornada.

Instaladores que buscan una base sólida y ampliable

Inversor, campo FV y almacenamiento equilibrados, con margen para añadir paneles o baterías más adelante. Para otras combinaciones, consulta nuestros kits solares o la gama completa de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Qué cambia al tener dos baterías en lugar de una con el inversor de 10kW?

La energía útil pasa de 4,6kWh a 9,2kWh y la corriente máxima del banco, de 100A a 200A. Con una batería, el almacenamiento entrega unos 5kW; con dos, puede aportar en picos cerca de los 10kW del inversor. Para uso continuo, la referencia sigue siendo la corriente recomendada de 2 x 50A.

2. ¿Puedo añadir más baterías después?

Sí. La SE-G5.1 Pro-B admite hasta 32 unidades en paralelo sin configuración externa y 64 en total (327kWh). A partir de la tercera batería, el límite de corriente lo marcarán los 220A del inversor.

3. ¿Cómo se conectan los paneles?

En 3 strings de 6 paneles, uno por MPPT. Cada string trabaja a unos 246,6V y no supera los 322V en circuito abierto a -10 °C. Cada string puede ir en una orientación distinta, ya que los MPPT son independientes.

4. ¿El sistema sigue funcionando si se va la luz?

Sí. El inversor opera en modo aislado con la energía de los paneles y de las baterías, y admite picos del doble de su potencia nominal durante 10 segundos. La autonomía depende de la carga conectada y del estado de carga del banco.

5. ¿Se puede legalizar y acogerse a la compensación de excedentes?

El inversor incluye la norma española UNE 217002 entre sus certificaciones de conexión a red. La legalización y la compensación deben gestionarse a través de un instalador autorizado, que verificará también que el suministro monofásico admite un equipo de 10kW.

6. ¿Qué garantías ofrece cada componente?

Los módulos Tongwei tienen 12 años de garantía de producto y 30 años de potencia lineal. Cada batería Deye está cubierta durante 10 años, y el inversor durante 5 o 10 años según el lugar de instalación final, de acuerdo con la política de cada fabricante.

7. ¿Qué superficie ocupa el campo fotovoltaico?

Los 18 paneles, de 2.382 x 1.134 mm y 32,2kg cada uno, necesitan unos 49m² sin contar separaciones. Soportan cargas de 5.400 Pa en la cara frontal y 2.400 Pa en la trasera.
