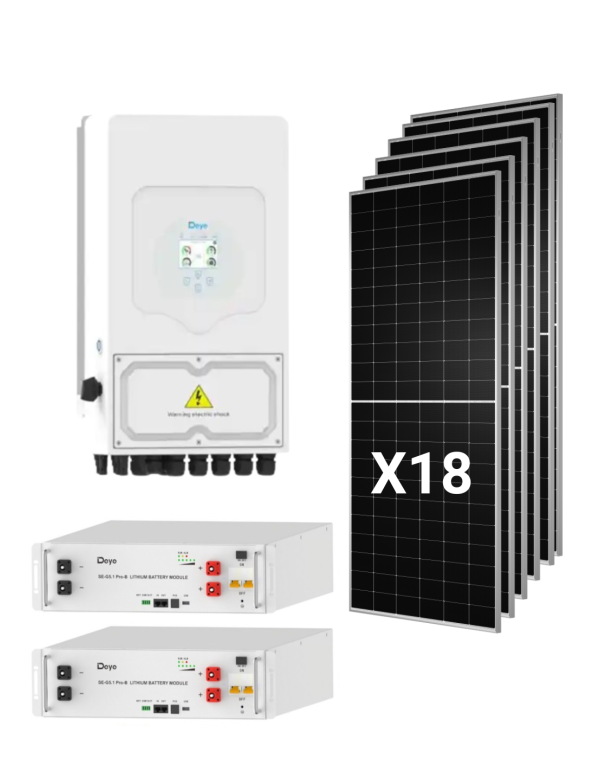

Kit solare ibrido Deye 10kw Monofase Con 18 pannelli Tongwei 630W e 2 batterie 5,12kWh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 11,34kwp (18 x 630w)
• Potenza nominale dell'output AC: 10.000W
• Storage capacity: 10,24kWh Nomales / 9,2kWH Utile (2 x 5,12kWh)
• Corrente massima della banca della batteria: 200A (l' inverter supporta 220A)
• Configurazione delle stringhe: 3 corde di 6 pannelli (uno da mppt)
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-10K-SG02LP1-UE-AM3

• Potenza nominale CA (ingresso / uscita:) 10.000W
• Massima potenza apparente: 11.000VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 15.000W
• Accesso massimo di energia FV: 20.000W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 3/2 + 2 + 2
• Funzionamento FV massimo corrente: 26A + 26A + 26A
• Corrente massima del cortocircuito: 44A + 44A + 44A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 220A
• Corrente nominale e massima AC (ingresso / uscita:) 45.5A / 43,5 A
• Fase di rete massima continua (Rete un consumo:) 60A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Protezione contro arco elettrico (AFCI:) opzionale
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 45 dB
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regolamenti di rete: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye SE-G5.1 Pro-B (2 unità, dati per modulo)

• Chimica: LifePo4 (ferrofosfato di litio), senza cobalto
• Capacità: 100Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 43,2-57,6V
• Energia nominale: 5,12kwh
• Energia utile: 4,6kwh (90% DoD, 0,5C a 25 ° C)
• Carico di carico / corrente consigliato: 50A
• Carica corrente / scarica massima: 100A
• Pico Current (2 min, 25 ° C:) 150A
• Depth of recommended download: 90%
• Durata: più di 6.000 cicli (25 ° C, 0,5 c, 90% DoD, 70% EOL)
• Energia accumulata: 16Mwh 70% eOL
• Scalabilità: fino a 64 unità in parallelo (327kWh), 32 senza configurazione esterna
• Comunicazione: PUÒ 2.0, RS485
• Temperatura di ricarica: da 0 a 55 ° C (da -20 a 55 ° C con riscaldamento opzionale)
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro, pavimento o rack 19 "
• Dimensioni: 440 x 133 x 540 mm
• Peso: 45kg
• Certificazioni: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garanzia: 10 anni (soggetto alle condizioni del produttore)

Vantaggi del kit solare Deye 10kw con 2 batterie di 5,12kWh e 18 pannelli Tongwei

La batteria inverter sulla stessa scala del potere

Con un singolo modulo, lo stoccaggio è limitato a 100A, alcuni 5kw. Quando si installa due SE-G5.1 Pro-B in parallelo, la banca raggiunge 200A, intorno 10kw a tensione nominale, praticamente il potere del inverter. Pertanto, quando il sole cade, il sistema può rispondere ai picchi di consumo con la batteria invece di ricorrere alla rete. Per uso continuo, il riferimento è la corrente raccomandata di 2 x 50a, alcuni 5kw, che è quello che allunga la vita delle cellule.

Energia gemellata per sera e notte

Le due batterie aggiungono 9,2kWH Utile, doppio che la versione con un modulo e lasciare muoversi a quinto dalla produzione quotidiana stimata al sole senza sole. È la differenza tra la copertura solo il consumo di base e la possibilità di mantenere cucina, , lavatrice, , aria condizionata e illuminazione nel pomeriggio. Confronta altre funzionalità nella nostra sezione di batterie al litio.

Inverter 10kw con tre follower

La SUN-10K-SG02LP1-UE-AM3, dalla serie SG02LP1 inverters ibrido monofase di Deye, offre 10.000W nominali, , 11000VA apparente e doppie picchi del suo potere per 10 secondi. Loro 3 MPPT graffio 18 pannelli in tre corde indipendenti, ciascuna con il proprio follow-up, ideale per le copertine con diversi orientamenti. Include 6 slot, ingresso a generatore diesel, , accoppiamento AC e parallelo fino a 16 squadre.

Moduli Tongwei con 30 anni di garanzia di energia

La 18 pannelli TNC 2.0 combinare 132 cellule medie di tipo N, , doppio vetro da 2,0 mm, , coefficiente di temperatura del -0.28%/°C e bifialità di 80 ± 5%, e mantenere il 87,40% del potere a 30 anni. Scopri altri modelli nella nostra categoria pannelli solari.

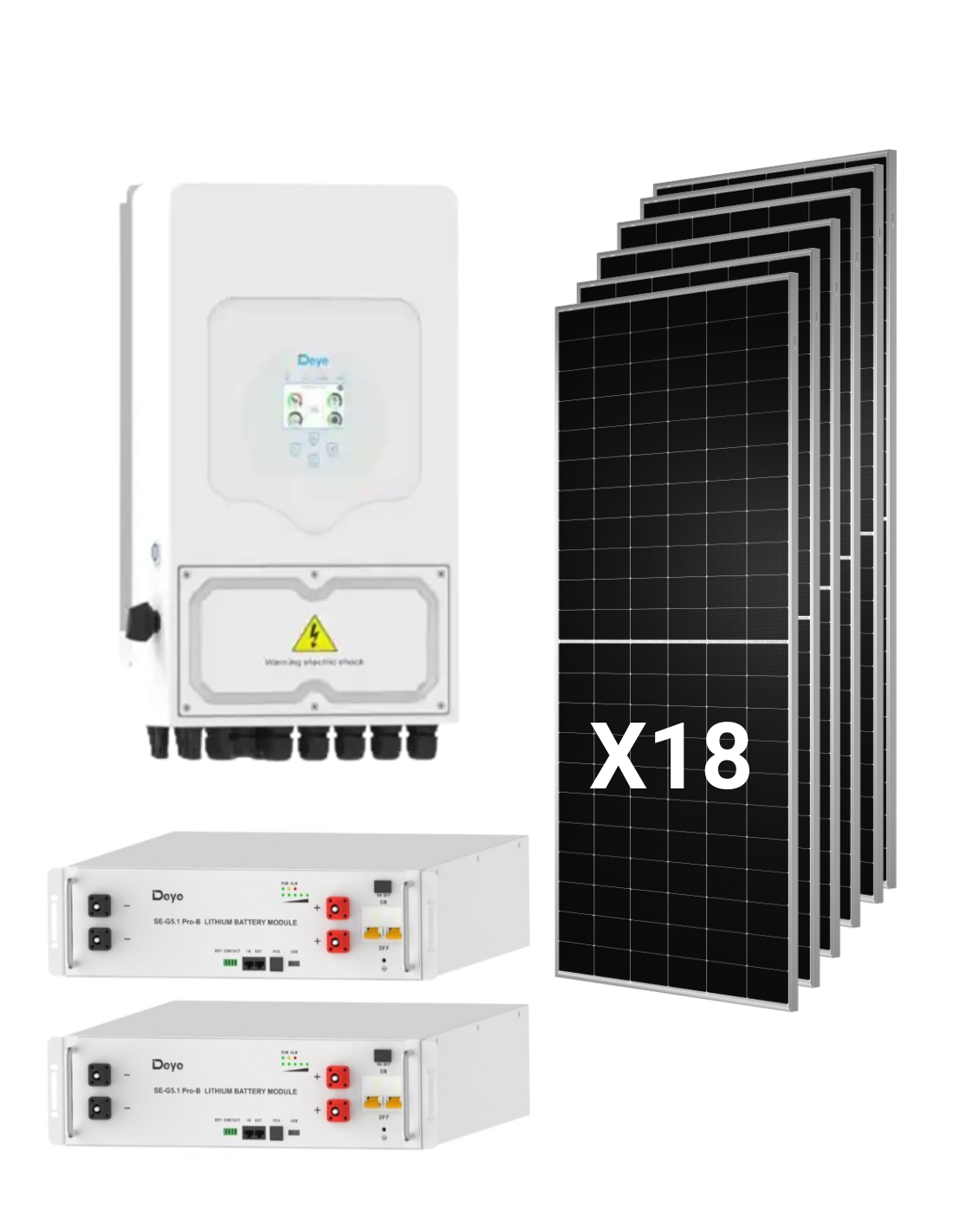

Cosa ricevi

• 1 x Inverter Ibrido Deye SUN-10K-SG02LP1-UE-AM3 di 10.000W, , monofase.
• 18 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 2 x batteria al litio Deye SE-G5.1 PRO-B di 5,12kwh (10,24kwh in totale). Ogni unità include cavo di collegamento a inverter 3U-Lpcable1500, , cavo parallelo 3U-Lbcable150, , cerca un rack da 19 ", , staffe di impilamento e staffe a muro con viti.

Puoi completare il tuo ordine in Tienda Solar insieme a strutture per pannelli solari per copertura o pavimento e con il materiale elettrico necessario.

Parametri di progettazione

Tre corde di sei moduli

I 18 pannelli sono distribuiti con 6 moduli in serie di mppt. Ogni stringa funziona 246,6V, all'interno della finestra MPPT 150-425V, e in circuito aperto raggiunge 297V in STC e alcuni 322V a -10 ° C, applicando il coefficiente del VOC -0,24%/°C; il margine di fronte al 500V il massimo è spazioso. Il flusso di lavoro, 15,33A, è sotto il 26A di ogni ingresso e il 11.340Wp dal campo sono ben all'interno del entrata FV da 15.000W, con un rapporto DC / AC di 1,13.

Collegamento della banca della batteria

Le due batterie sono collegate in parallelo con il cavo 3U-Lbcable150, che trasporta la potenza e la comunicazione e il set si connette a inverter da 3U-Lpcable1500 per Può o Rs485. La banca ammette 200A caricamento e massima scarica, sotto il 220A dello inverter. Le batterie possono pila sul pavimento, , aspetta il muro o essere installato in rack di 19 "; ognuno 45kg e, essere IP20, devono essere trovati all'interno.

Orientamento e conservazione

Insieme a 5 ore di picco solare e una performance globale di 80%, il 11,34kwp generarebbe un po ' 45kwh al giorno della media annua. La 9,2kWH Utile delle batterie ne avrebbe coprite alcune 9 ore con un consumo notturno meschino di 1kw. Sono valori di riferimento; nel Blog Tienda Solar i nostri esperti spiegano come calcolare la produzione e la conservazione per il tuo profilo di consumo.

Profili del cliente

Famiglie con consumo distribuito per tutto il giorno

Alloggio con telelavoro, aerotermia o piscina chi consumano quotidianamente e anche nel pomeriggio, approfitta con la stessa produzione diretta e 9,2kwh la batteria.

Piccole imprese con chiusura tardiva

Negozi o uffici che rimangono aperti alla notte possono coprire le ultime ore di attività con l'energia immagazzinata durante il giorno.

Installatori in cerca di una base solida ed espandibile

Inverter, fV ed archiviazione bilanciata, con margine per aggiungere pannelli o batterie più tardi. Per altre combinazioni, consultare il nostro kit solari o la gamma completa di inverters solare.

Domande frequenti (FAQ)

1. Che cosa cambia quando hai due batterie invece di una con il inverter di 10kw?

L'energia utile va da 4,6kwh a 9,2kwh e la corrente massima della banca 100A a 200A. Con una batteria, lo stoccaggio offre alcuni 5kw; con due, puoi contribuire in picchi vicino al 10kw dello inverter. Per uso continuo, il riferimento rimane la corrente raccomandata di 2 x 50a.

2. Posso aggiungere più batterie più tardi?

Sì. La SE-G5.1 PRO-B supporta fino a 32 unità in parallelo senza configurazione esterna e 64 in totale (327kWh). Dalla terza batteria, il limite di corrente segnerà il 220A dello inverter.

3. Come si connettono i pannelli?

Su 3 corde di 6 pannelli, uno da mppt. Ogni corda funziona per alcuni 246,6V e non supera il 322V nel circuito aperto a -10 ° C. Ogni stringa può andare in un orientamento diverso, poiché gli mptt sono indipendenti.

4. Il sistema è in esecuzione se la luce sta andando?

Sì. La inverter operano isolato con l'energia dei pannelli e delle batterie, e ammette twides di raddoppiare il loro potere nominale per 10 secondi. L'autonomia dipende dalla carica connessa e dallo stato di carico della Banca.

5. Puoi legalizzare e beneficiare della compensazione surplus?

La inverter include lo standard spagnolo UNE 217002 tra le sue certificazioni di connessione di rete. La legalizzazione e la compensazione devono essere gestiti attraverso un programma di installazione autorizzato, che verificherà anche tale fornitura monofase ammette una squadra di 10kw.

6. Quali garanzie offrono ogni componente?

La moduli Tongwei ho 12 anni di garanzia del prodotto e 30 anni di energia lineare. Ogni tamburi Deye è coperto durante 10 anni, e il inverter nel corso di 5 o 10 anni secondo il luogo di installazione finale, in base alla politica di ciascun produttore.

7. Quale superficie è il campo fotovoltaico?

I 18 pannelli 2.382 x 1,134 mm e 32,2kg ciascuno, ne hanno bisogno 49m² senza contare le separazioni. Supporto di carichi di 5.400 Pa sulla faccia anteriore e 2.400 Pa nella parte posteriore.
