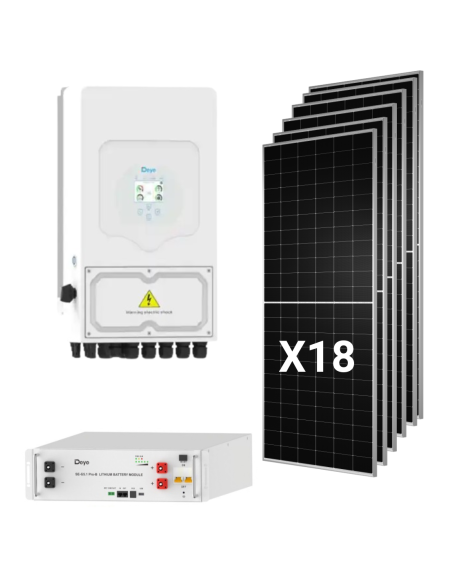

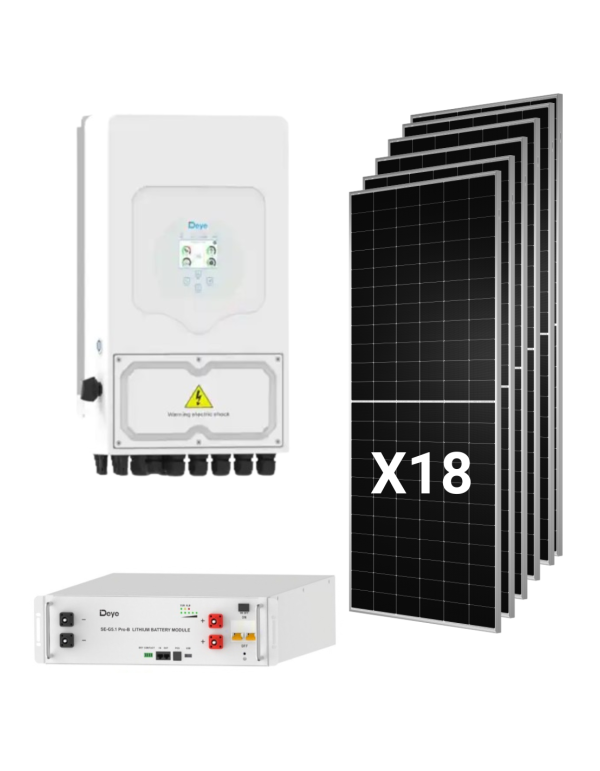

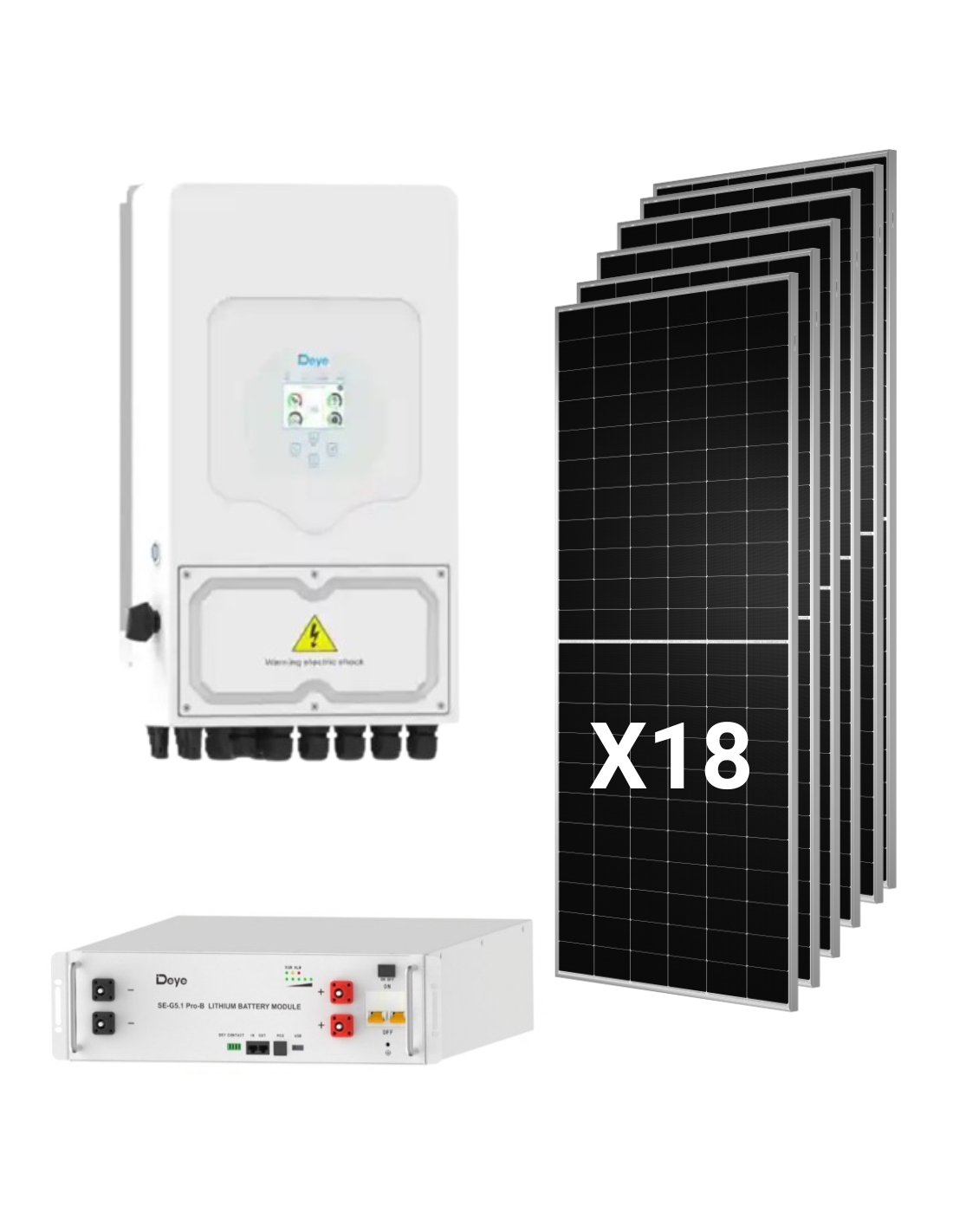

Kit solaire hybride Deye 10kw Monophasé avec 18 panneaux Tongwei 630w et batterie 5,12KW

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 11,34kwp (18 x 630W)
• Puissance de sortie nominale AC: 10.000W
• Capacité de stockage: 5,12kWh Nomales / 4.6kWh utile
• Chargement actuel / système télécharger: 100A (limite de batterie; le onduleur supports 220A)
• Configuration des chaînes: 3 cordes de 6 panneaux (un par mppt)
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-10K-SG02LP1-UE-AM3

• Puissance AC Nominale (entrée / sortie:) 10.000W
• Puissance apparente maximale: 11.000VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 15.000W
• Accès maximum FV Puissance: 20.000W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 3/2 + 2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A + 26A
• Courant maximum du court-circuit: 44A + 44A + 44A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 220A
• Courant alternatif nominal et maximum (entrée / sortie:) 45.5A / 43,5A
• Étape de réseau continu maximum (réseau une consommation:) 60A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Protection contre l'arc électrique (AFCI:) optionnel
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 45DB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 420 x 670 x 233 mm
• Poids: 35,6kg
• Règlement sur le réseau: UNE 217002, VDE-AR-N 4105, VDE 0126, CEI 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye SE-G5.1 PRO-B

• Chimie: LIFEPO4 (ferrophosphate de lithium), sans cobalt
• Capacité: 100Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 43,2-57,6V
• Énergie nominale: 5,12kwh
• Énergie utile: 4,6kwh (90% DOD, 0,5C à 25 ° C)
• Courant recommandé de chargement / de décharge: 50A
• Courant de charge / décharge maximale: 100A
• Courant Pico (2 min, 25 ° C:) 150A
• Profondeur de téléchargement recommandé: 90%
• Durée de vie: plus de 6 000 cycles (25 ° C, 0.5C, 90% DOD, 70% EOL)
• Énergie accumulée: 16Mwh 70% eOL
• L'évolutivité: jusqu'à 64 unités en parallèle (327kwh), 32 sans configuration externe
• Communication: PEUT 2.0, RS485
• Température de charge: de 0 à 55 ° C (de -20 à 55 ° C avec chauffage en option)
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur, plancher ou rack 19 "
• Dimensions: 440 x 133 x 540 mm
• Poids: 45kg
• Certifications: UN38.3, CEI 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 années (sous réserve des conditions du fabricant)

Avantages du kit solaire hybride Deye 10kw avec 18 panneaux Tongwei 630w et batterie de 5,12 kWh

10kw monophasés avec trois entrées MPPT

Les SUN-10K-SG02LP1-UE-AM3 livraison 10 000W nominaux et 11000Va apparent, avec double pics de sa puissance pendant 10 secondes en mode isolé. Est la bonne puissance de logement avec aerotermia, , piscine ou alors voiture électrique et pour les petites entreprises qui tombent en courte une équipe de 8 kW. Leur 3 MPPT ils permettent de distribuer les panneaux dans trois chaînes indépendantes, idéales pour les couvercles avec divers jupes ou orientations. Il fait partie de la série SG02LP1 de onduleurs hybride monophasés de Deye, avec 6 emplacements horaires programmables, entrée à générateur diesel, , couplage AC et parallèle jusqu'à 16 équipes.

Un champ de 11,34 kWP avec la marge d'extension

Les 18 panneaux Tongwei ajoutée 11.340Wp, bien en dessous de la 15.000W de l'entrée FV maximale onduleur. Qui laisse la place pour ajouter plus de modules à l'avenir, si la consommation augmente, respectez toujours les limites de tension et de courant de chaque MPPT. Chaque entrée admet 26A, au-dessus de la 15,33A panneau de travail, il n'y a donc pas de coupure de courant.

Panneaux à double verre N-type

Les modules Tongwei TNC 2.0 incorporer 132 cellules n-types moyennes, , verre 2.0 mm des deux côtés et boîte de connexion IP68. Votre bifialité de 80 ± 5% profitez de la lumière réfléchie à l'arrière et la garantie linéaire assure la 87,40% du pouvoir à 30 ans. Consulter toute la gamme de panneaux solaires.

Batterie modulaire pour cultiver par phases

Les Deye SE-G5.1 PRO-B fournit 5,12kWh nominal avec chimie LifePO4 sans cobalt, , Smart BMS et format de 19 ". Avec un onduleur capable de 220A, le système prend en charge l'ajout de modules en parallèle, jusqu'à 32 sans configuration externe et 64 au total, comme vous en avez besoin. Trouver plus d'options dans notre catégorie batteries de lithium.

Composants inclus

• 1 x Onduleurs Hybrides Deye SUN-10K-SG02LP1-UE-AM3 de 10.000W, , monophasé.
• 18 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium Deye SE-G5.1 PRO-B de 5,12kwh, avec vos accessoires de série: câble de connexion à onduleur 3U-Lpcable1500, , câble parallèle 3U-Lbcable150, , cherche 19 "rack, , supports d'empilement et supports muraux avec vis.

Sur Tienda Solar tu trouveras structures pour panneaux solaires pour la couverture ou le sol et le reste du matériau électrique pour l'installation.

Conception de kit électrique

Configuration recommandée: 3 cordes de 6 panneaux

La chose la plus équilibrée est de profiter de trois MPPT avec panneaux de série 6 dans chacun:

• Tension de travail (VMP) par chaîne: 246,6V, dans la chaîne MPPT 150-425V.
• Tension en circuit ouvert par chaîne (STC:) 297V.
• Tension de circuit ouvert estimé à -10 ° C: quelque 322V, calculé avec le coefficient de COV -0,24%/°C, avec une grande marge devant le 500V maximum.
• Courant par chaîne: 15,33A, devant 26A par MPPT; L'ISC du panneau (16,18A) c'est loin de la 44A pris en charge.
• Ratio DC / AC: 1,13 (11.340WP pour 10 000W nominaux.)

Il serait également possible de se connecter 2 cordes de 9 panneaux, mais la tension en circuit ouvert les jours froids, de certains 483V, je serais très proche de la limite de 500V du onduleur. La configuration 3 x 6 il offre plus de sécurité et prend les trois adeptes.

Production estimée

Avec 5 heures de pic solaire de la moyenne et une performance globale de 80%, le générateur de 11,34kwp produirait certains 45kwh par jour de la moyenne annuelle, comme référence indicative. La production réelle dépendra de l'emplacement, de l'orientation et des ombres; dans le Blog Tienda Solar nos experts expliquent étape par étape comment l'estimer pour votre cas.

Quelle batterie unique fournit

Avec un module SE-G5.1 PRO-B, le système a 4.6kwh utile et un courant de chargement et de déchargement limité par la batterie à 100A (50A), certains 5kw du stockage. Devant le 45kwh journaux estimés, la batterie garde autour d'un 10% de production, assez pour la consommation de base de la nuit. Si une bonne partie de votre consommation est concentrée dans l'après-midi, il est conseillé d'élargir 2 ou 3 piles, qui sont connectés en parallèle avec les câbles inclus.

Pour qui est ce kit?

Maisons supérieures à 8KW de la demande

Maisons avec plusieurs grandes charges simultanées, telles que aerotermia, , induction et recharge de voiture, qui a besoin d'un onduleur de 10kw sans sauter une équipe de 12 kW.

Entreprise avec la consommation principalement de jour

Les bureaux, les entreprises ou les petits navires qui consomment surtout au temps du soleil profitent de 11,34kwp directement, c'est la forme la plus rentable d'auto-consommation et utilise la batterie comme support.

Installateurs à la recherche de flexibilité

Trois MPPT, Marge d'entrée FV et capacité de la batterie 220A ils permettent d'adapter et d'élargir le système facilement. Pour d'autres pouvoirs, consultez tous nos kits solaires ou la gamme de onduleurs solaire.

Foire aux questions (FAQ)

1. Comment les 18 panneaux sont-ils connectés à onduleur Deye de 10kw?

Sur 3 cordes de 6 panneaux, un par mppt. Chaque chaîne fonctionne pour certains 246,6V et il ne dépasse pas la 322V en circuit ouvert à -10 ° C. Il s'agit d'une configuration avec une large marge de sécurité qui vous permet, en outre, vous permet d'installer chaque chaîne dans une orientation différente.

2. Puis-je ajouter plus de panneaux plus tard?

Oui, dans les limites de onduleur. Admet Entrée de 15 000W FV et 2 chaînes par MPPT, devant le 11.340Wp du kit. Toute prolongation doit être calculée concernant la tension maximale de 500V et le courant de 26A par entrée.

3. Une batterie de 5,12 kWh est-elle suffisante?

Comme point de départ, oui: il contribue 4.6kwh utile et certains 5kw de puissance de décharge. Couvrir l'après-midi et la nuit d'une maison avec un onduleur de 10kw, nous vous recommandons d'en développer 2 ou 3 batteries SE-G5.1 PRO-B.

4. Est-ce que cela fonctionne pendant une coupe de lumière?

Oui. Les onduleur peut travailler sur isolé ressentir la consommation avec des panneaux et une batterie et admet tiances de double puissance nominale pendant 10 secondes. Avec une seule batterie, l'autonomie de nuit est limitée.

5. Pouvez-vous légaliser pour indemniser les excédents?

Les onduleur comprend la norme espagnole UNE 217002 parmi ses certifications de connexion réseau. Un installateur agréé doit traiter la légalisation et la compensation des excédents et vérifiez que votre approvisionnement monophasé admet une équipe de 10kw.

6. Quelle garantie les composants ont-ils?

Les panneaux Tongwei ils ont 12 ans de garantie de produit et 30 ans de garantie de puissance linéaire; les batterie SE-G5.1 PRO-B, avec 10 années; et le onduleur Deye, avec 5 ou 10 ans selon le site d'installation final, en fonction de la politique de chaque fabricant.

7. Combien d'espace ai-je besoin sur le pont?

Chaque membre du comité mesure 2.382 x 1.134 mm et peser 32,2kg, donc les 18 modules occupent certains 49m² sans compter les séparations. Si vous avez déjà une installation avec un onduleur réseaux, le Deye supports couplage AC pour l'intégrer.
