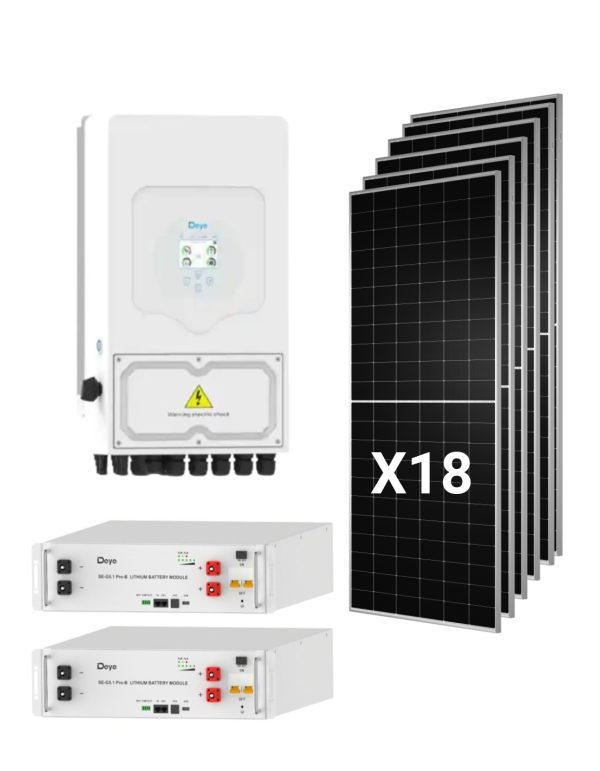

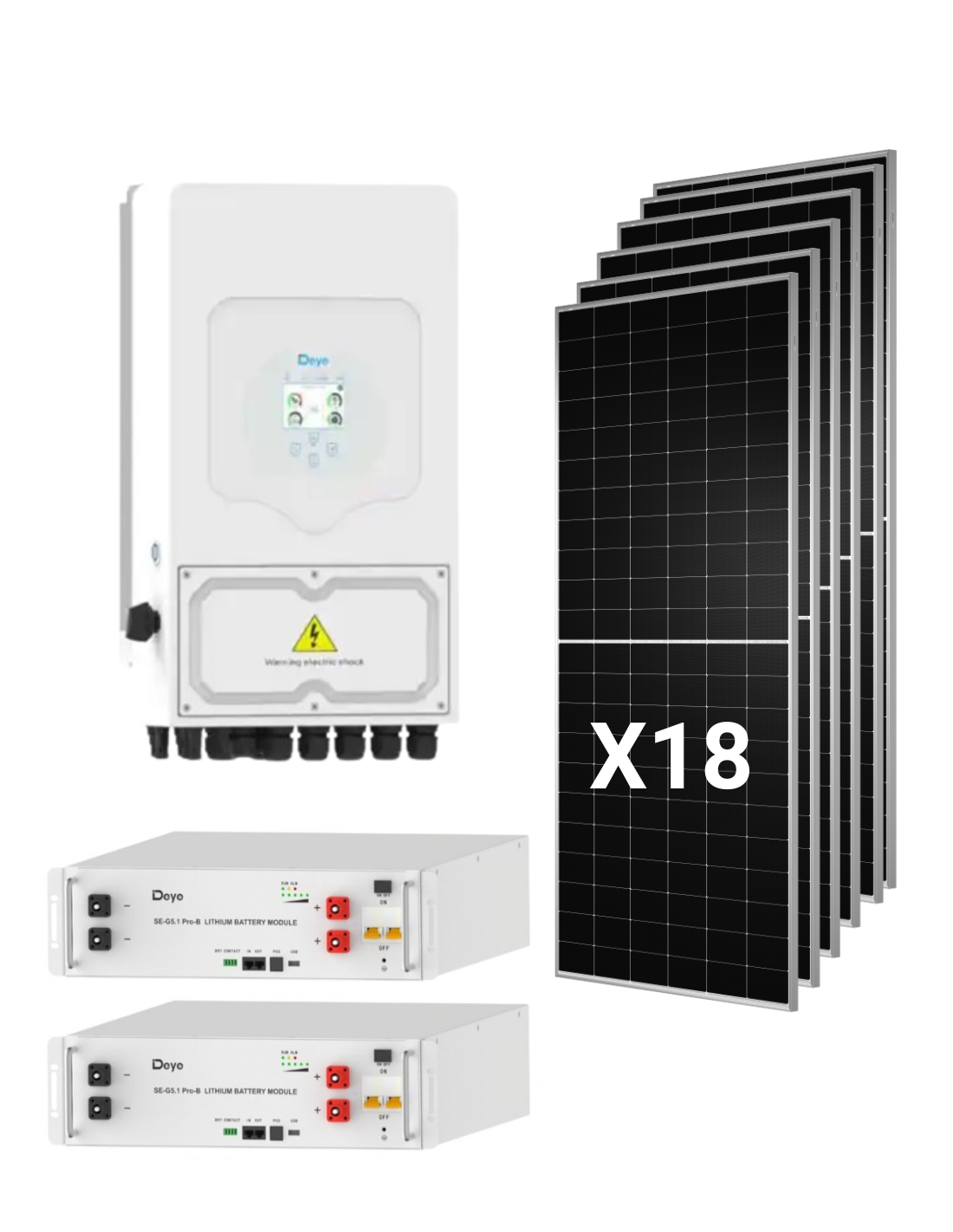

Kit Solar Híbrido Deye 10kw Monofásico com 18 Paineis Tongwei 630W e 2 baterias 5,12kWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 11,34kwp (18 x 630W)
• Potência de saída nominal AC: 10.000W
• Storage capacity: 10,24kWh NOMALES / 9,2kWH Útil (2 x 5,12kWh)
• Corrente máxima do banco da bateria: 200A (a inversor suporta 220A)
• Configuração das cordas: 3 cordas de 6 paineis (um por mppt)
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-10K-SG02LP1-UE-AM3

• Potência Nominal CA (entrada / saída:) 10.000W
• Potência aparente máxima: 11.000VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 15.000W
• Potência máxima do FV de acesso: 20.000W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 3/2 + 2 + 2
• Corrente máxima de operação FV: 26A + 26A + 26A
• Corrente máxima de curto-circuito: 44A + 44A + 44A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 220A
• Corrente CA nominal e máxima (entrada / saída:) 45.5A / 43,5A
• Passo máximo de rede contínua (rede um consumo:) 60A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Proteção contra arco elétrico (AFCI:) opcional
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 45dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regulamentos de Rede: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye SE-G5.1 Pro-B (2 unidades, dados por módulo)

• Química: Lifepo4 (Ferrofosfato de Lítio), sem cobalto
• Capacidade: 100Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 43,2-57,6V
• Energia nominal: 5,12kwh
• Energia útil: 4,6kwh (90% Dod, 0,5C a 25 ° C)
• Corrente de carregamento / descarga recomendada: 50A
• Carregar corrimento / descarga máxima: 100A
• Corrente do Pico (2 min, 25 ° C:) 150A
• Profundidade de download recomendado: 90%
• Tempo de vida: mais de 6.000 ciclos (25 ° C, 0,5C, 90% doD, 70% EOL)
• Energia acumulada: 16Mwh 70% eOL
• Escalabilidade: até 64 unidades em paralelo (327kWh), 32 sem configuração externa
• Comunicação: PODE 2.0, RS485
• Temperatura de carregamento: de 0 a 55 ° C (de -20 a 55 ° C com aquecimento opcional)
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede, chão ou rack 19 "
• Dimensões: 440 x 133 x 540 mm
• Peso: 45kg
• Certificações: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantia: 10 anos (sujeito às condições do fabricante)

Benefícios do kit solar Deye 10kw com 2 baterias de 5.12kWh e 18 Paineis Tongwei

Bateria inversor na mesma escala de poder

Com um único módulo, o armazenamento é limitado a 100A, alguns 5kw. Ao instalar dois SE-G5.1 Pro-B em paralelo, o banco atinge 200A, ao redor 10kw na tensão nominal, praticamente o poder do inversor. Assim, quando o sol cai, o sistema pode responder aos picos de consumo com a bateria em vez de recorrer à rede. Para uso contínuo, a referência é a corrente recomendada de 2 x 50A, alguns 5kw, que é aquele que alonga a vida das células.

Energia gêmea para a noite e noite

As duas baterias adicionam 9,2kWh útil, dobre que a versão com um módulo e permita se mover em torno de um quinta da produção diária estimada no sol sem sol. É a diferença entre cobrir apenas o consumo básico e ser capaz de manter cozinha, , máquina de lavar roupa, , ar condicionado e iluminação à tarde. Compare outras capacidades em nossa seção de baterias de lítio.

Inversor 10kw com três seguidores

A SUN-10K-SG02LP1-UE-AM3, da série SG02LP1 inversores híbrido monofásicos do Deye, oferece 10.000W nominal, , 11000VA aparente e picos duplos de sua energia por 10 segundos. Seus 3 MPPT zero 18 paineis em três seqüências independentes, cada uma com seu próprio acompanhamento, ideal para capas com várias orientações. Inclui 6 slots, entrada para gerador diesel, , acoplamento ac e paralelo até 16 equipes.

Módulos de Tongwei com 30 anos de garantia de poder

A 18 paineis TNC 2.0 combinar 132 células-tipo n médias, , copo duplo de 2,0 mm, , coeficiente de temperatura de -0,28%/°C e bifialidade de 80 ± 5%, e mantenha o 87,40% da energia a 30 anos. Descubra mais modelos em nossa categoria painéis solares.

O que você recebe

• 1 x Inversor Híbrido Deye SUN-10K-SG02LP1-UE-AM3 do 10.000W, , monofásico.
• 18 x painel solar Tongwei TNC 2.0 TWMNH-66HD630 do 630W, N-tipo bifacial.
• 2 x bateria de lítio Deye SE-G5.1 Pro-B do 5,12kwh (10,24kwh no total). Cada unidade inclui cabo de conexão para inversor 3U-Lpcable1500, , 3u-Lbcable paralelo Cable150, , procura 19 "rack, , colchetes de empilhamento e suportes de parede com parafusos.

Você pode completar seu pedido em Tienda Solar com estruturas para paineis solar para cobertura ou chão e com o material elétrico necessário.

Parâmetros de design

Três cordas de seis módulos

O 18 paineis eles são distribuídos com 6 módulos em série pelo MPPT. Cada string funciona 246,6V, dentro da janela do MPPT 150-425V, e em alcance do circuito aberto 297V em stc e alguns 322V a -10 ° C, aplicando o coeficiente de COV -0,24%/°C; a margem na frente do 500V o máximo é espaçoso. O fluxo de trabalho, 15,33A, é abaixo do 26A de cada entrada, e o 11.340Wp do campo estão bem dentro do entrada FV de 15.000W, com uma proporção de DC / CA de 1,13.

Conexão do banco da bateria

As duas baterias estão ligadas em paralelo com o cabo 3U-Lbcable150, que transporta poder e comunicação, e o conjunto se conecta a inversor por 3U-Lpcable1500 por Pode ou rs485. O banco admite 200A carregamento e descarga máxima, abaixo do 220A do inversor. As baterias podem pilha no chão, , pendurar na parede ou ser instalado em rack de 19 "; cada um 45kg e sendo IP20, eles devem estar localizados no interior.

Orientação e armazenamento

Com 5 horas de pico solar e um desempenho global de 80%, o 11,34kwp geraria alguns 45kWh por dia de média anual. A 9,2kWh útil das baterias cobriria alguns 9 horas com um consumo de noite média de 1kw. São valores de referência; no Blog Tienda Solar nossos especialistas explicam como calcular a produção e o armazenamento para o seu perfil de consumo.

Perfis de clientes

Famílias com consumo distribuídas ao longo do dia

Habitação com teletrabalho, aerotermia ou piscina que consomem diariamente e também à tarde aproveita ao mesmo tempo produção direta e 9,2kwh bateria.

Pequenas empresas com fechamento tardio

Lojas ou escritórios que permanecem abertos ao anoitecer podem cobrir as últimas horas de atividade com a energia armazenada durante o dia.

Instaladores à procura de uma base sólida e expansível

Inversor, campo FV e armazenamento balanceado, com margem para adicionar paineis ou baterias mais tarde. Para outras combinações, consulte nossa kits solares ou a gama completa de inversores solar.

Perguntas frequentes (FAQ)

1. O que muda quando você tem duas baterias em vez de um com o inversor de 10kw?

A energia útil vai de 4,6kwh para 9,2kwh e a corrente máxima do banco 100A para 200A. Com uma bateria, o armazenamento fornece alguns 5kw; com dois, você pode contribuir em picos perto do 10kw do inversor. Para uso contínuo, a referência continua sendo a corrente recomendada de 2 x 50A.

2. Posso adicionar mais baterias mais tarde?

Sim. A SE-G5.1 Pro-B suporta até 32 unidades em paralelo sem configuração externa e 64 no total (327kWh). Da terceira bateria, o limite atual marcará o 220A do inversor.

3. Como o paineis?

Em 3 cordas de 6 paineis, um pelo MPPT. Cada string funciona para alguns 246,6V e não excede o 322V no circuito aberto a -10 ° C Cada string pode ir em uma orientação diferente, uma vez que os MPTS são independentes.

4. O sistema está funcionando se a luz estiver indo?

Sim. A inversor operar isolado com a energia do paineis e as baterias e admite twes de dobrar seu poder nominal por 10 segundos. A autonomia depende da carga conectada e do estado de carga do banco.

5. Você pode legalizar e se beneficiar da compensação excedente?

A inversor inclui o padrão espanhol UNE 217002 entre suas certificações de conexão de rede. A legalização e a compensação devem ser gerenciadas por meio de um instalador autorizado, que também verificará essa oferta monofásico admite uma equipe de 10kw.

6. Quais garantias cada componente oferece?

A módulos de Tongwei ter 12 anos de garantia de produtos e 30 anos de poder linear. Todos os tambores Deye é coberto durante 10 anos, e o inversor no decorrer 5 ou 10 anos de acordo com o local de instalação final, de acordo com a política de cada fabricante.

7. Qual superfície o campo fotovoltaico ocupam?

O 18 paineis, do 2,382 x 1,134 mm e 32,2kg cada um, eles precisam de alguns 49m² sem contar separações. Suportam cargas de 5.400 PA na face da frente e 2.400 PA na parte traseira.
