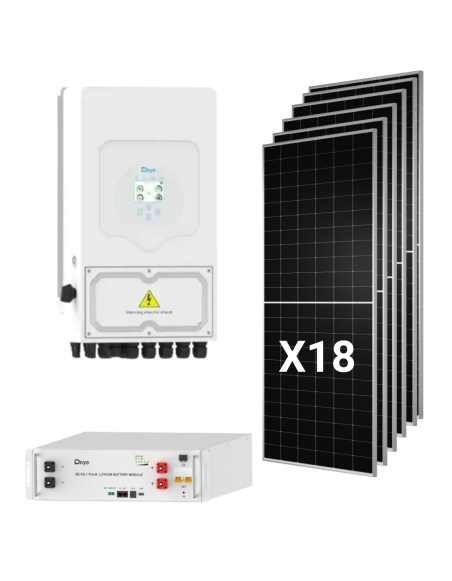

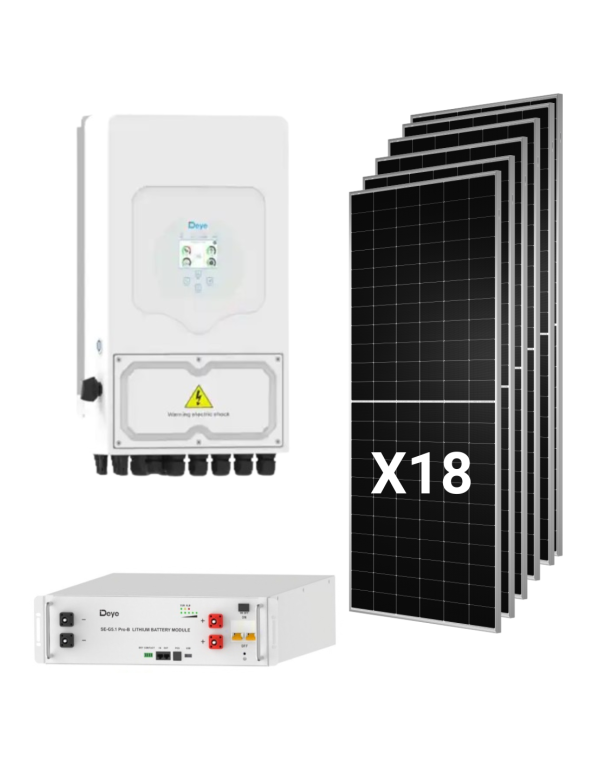

Kit Solar Híbrido Deye 10kW Monofásico con 18 Paneles Tongwei 630W y Batería 5,12kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 11,34kWp (18 x 630W)
• Potencia nominal de salida AC: 10.000W
• Capacidad de almacenamiento: 5,12kWh nominales / 4,6kWh útiles
• Corriente de carga/descarga del sistema: 100A (límite de la batería; el inversor admite 220A)
• Configuración de strings: 3 strings de 6 paneles (uno por MPPT)
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-10K-SG02LP1-EU-AM3

• Potencia nominal AC (entrada/salida): 10.000W
• Potencia aparente máxima: 11.000VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 15.000W
• Potencia FV máxima de acceso: 20.000W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 3 / 2+2+2
• Corriente FV máxima de operación: 26A + 26A + 26A
• Corriente máxima de cortocircuito FV: 44A + 44A + 44A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 220A
• Corriente nominal y máxima AC (entrada/salida): 45,5A / 43,5A
• Paso de red continuo máximo (red a consumos): 60A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Protección contra arco eléctrico (AFCI): opcional
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 45dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 420 x 670 x 233 mm
• Peso: 35,6kg
• Normativa de red: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, EN 50549-1, G98, G99, C10-11
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio Deye SE-G5.1 Pro-B

• Química: LiFePO4 (litio ferrofosfato), sin cobalto
• Capacidad: 100Ah
• Tensión nominal: 51,2V
• Rango de tensión de operación: 43,2-57,6V
• Energía nominal: 5,12kWh
• Energía útil: 4,6kWh (90% DoD, 0,5C a 25 °C)
• Corriente de carga/descarga recomendada: 50A
• Corriente de carga/descarga máxima: 100A
• Corriente pico (2 min, 25 °C): 150A
• Profundidad de descarga recomendada: 90%
• Vida útil: más de 6.000 ciclos (25 °C, 0,5C, 90% DoD, 70% EOL)
• Energía acumulada: 16MWh al 70% EOL
• Escalabilidad: hasta 64 unidades en paralelo (327kWh), 32 sin configuración externa
• Comunicación: CAN 2.0, RS485
• Temperatura de carga: de 0 a 55 °C (de -20 a 55 °C con calefacción opcional)
• Temperatura de descarga: de -20 a 55 °C
• Grado de protección: IP20 (instalación en interior)
• Montaje: Pared, suelo o rack de 19"
• Dimensiones: 440 x 133 x 540 mm
• Peso: 45kg
• Certificaciones: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantía: 10 años (sujeta a las condiciones del fabricante)

Beneficios del Kit Solar Híbrido Deye 10kW con 18 Paneles Tongwei 630W y Batería 5,12kWh

10kW monofásicos con tres entradas MPPT

El SUN-10K-SG02LP1-EU-AM3 entrega 10.000W nominales y 11.000VA aparentes, con picos del doble de su potencia durante 10 segundos en modo aislado. Es la potencia adecuada para viviendas con aerotermia, piscina o coche eléctrico y para pequeños negocios que se quedan cortos con un equipo de 8kW. Sus 3 MPPT permiten repartir los paneles en tres strings independientes, ideales para cubiertas con varios faldones u orientaciones. Forma parte de la serie SG02LP1 de inversores híbridos monofásicos de Deye, con 6 franjas horarias programables, entrada para generador diésel, acoplamiento AC y paralelo de hasta 16 equipos.

Un campo de 11,34kWp con margen de ampliación

Los 18 paneles Tongwei suman 11.340Wp, muy por debajo de los 15.000W de entrada FV máxima del inversor. Eso deja margen para añadir más módulos en el futuro si aumenta el consumo, siempre respetando los límites de tensión y corriente de cada MPPT. Cada entrada admite 26A, por encima de los 15,33A de trabajo del panel, de modo que no hay recorte de corriente.

Paneles N-type de doble vidrio

Los módulos Tongwei TNC 2.0 incorporan 132 medias células N-type, vidrio de 2,0 mm en ambas caras y caja de conexiones IP68. Su bifacialidad del 80±5% aprovecha la luz reflejada en la cara posterior, y la garantía lineal asegura el 87,40% de la potencia a los 30 años. Consulta toda la gama de paneles solares.

Batería modular para crecer por fases

La Deye SE-G5.1 Pro-B aporta 5,12kWh nominales con química LiFePO4 sin cobalto, BMS inteligente y formato de 19". Con un inversor capaz de cargar a 220A, el sistema admite añadir módulos en paralelo, hasta 32 sin configuración externa y 64 en total, a medida que lo necesites. Encuentra más opciones en nuestra categoría de baterías de litio.

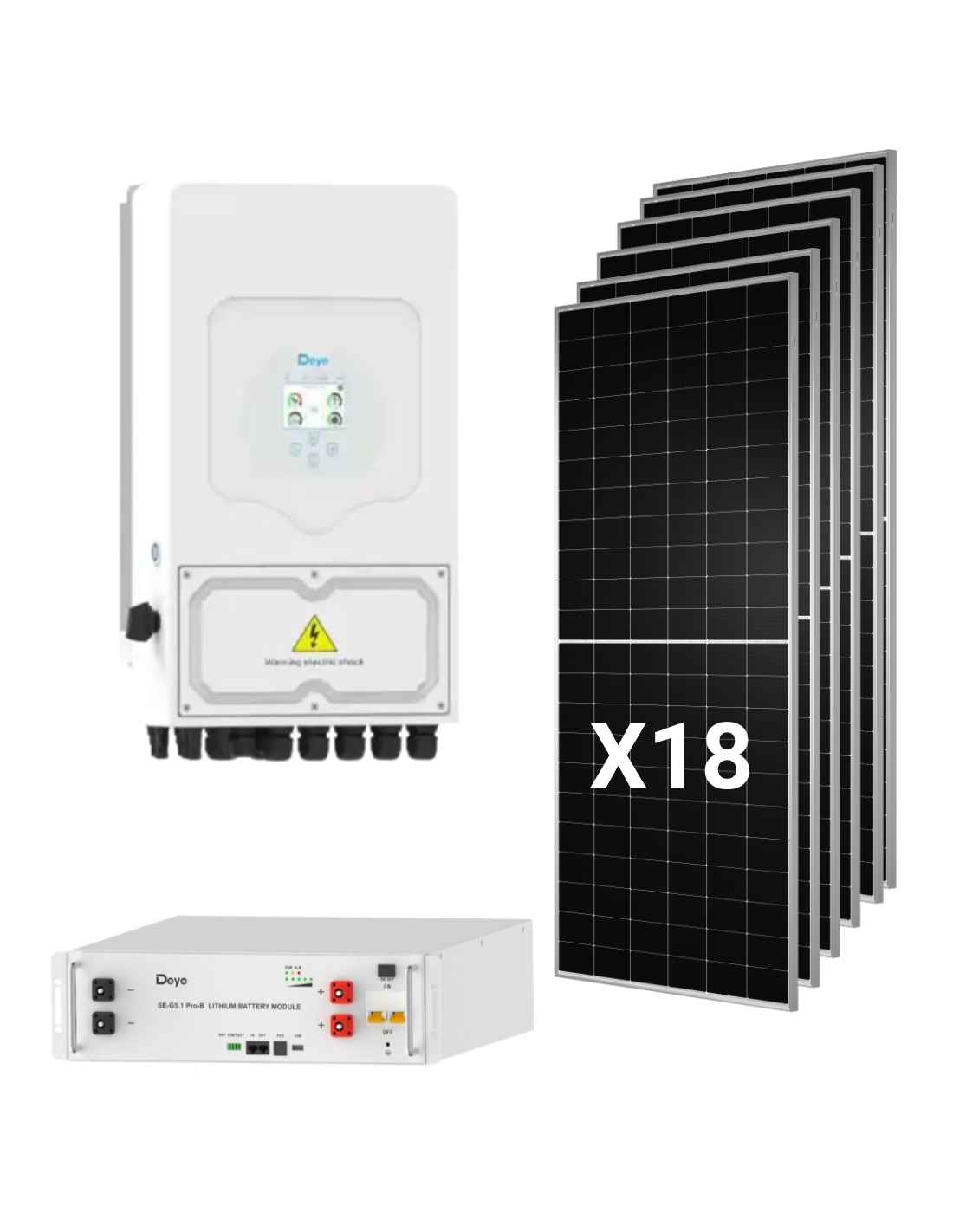

Componentes incluidos

• 1 x Inversor híbrido Deye SUN-10K-SG02LP1-EU-AM3 de 10.000W, monofásico.
• 18 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 1 x Batería de litio Deye SE-G5.1 Pro-B de 5,12kWh, con sus accesorios de serie: cable de conexión al inversor 3U-LPCable1500, cable de paralelo 3U-LBCable150, orejetas para rack de 19", soportes de apilado y soportes de pared con tornillería.

En Tienda Solar encontrarás también estructuras para paneles solares para cubierta o suelo y el resto del material eléctrico para la instalación.

Diseño eléctrico del kit

Configuración recomendada: 3 strings de 6 paneles

Lo más equilibrado es aprovechar los tres MPPT con 6 paneles en serie en cada uno:

• Tensión de trabajo (Vmp) por string: 246,6V, dentro del rango MPPT de 150-425V.
• Tensión en circuito abierto por string (STC): 297V.
• Tensión en circuito abierto estimada a -10 °C: unos 322V, calculada con el coeficiente de Voc de -0,24%/°C, con amplio margen frente a los 500V máximos.
• Corriente por string: 15,33A, frente a 26A por MPPT; la Isc del panel (16,18A) está lejos de los 44A admitidos.
• Relación DC/AC: 1,13 (11.340Wp para 10.000W nominales).

También sería posible conectar 2 strings de 9 paneles, pero la tensión en circuito abierto en días fríos, de unos 483V, quedaría muy cerca del límite de 500V del inversor. La configuración 3 x 6 ofrece más seguridad y aprovecha los tres seguidores.

Producción estimada

Con 5 horas solares pico de media y un rendimiento global del 80%, el generador de 11,34kWp produciría unos 45kWh al día de media anual, como referencia orientativa. La producción real dependerá de la ubicación, la orientación y las sombras; en el Blog de Tienda Solar nuestros expertos explican paso a paso cómo estimarla para tu caso.

Qué aporta una sola batería

Con un módulo SE-G5.1 Pro-B, el sistema dispone de 4,6kWh útiles y una corriente de carga y descarga limitada por la batería a 100A (50A recomendados), unos 5kW desde el almacenamiento. Frente a los 45kWh diarios estimados, la batería guarda en torno a un 10% de la producción, suficiente para los consumos básicos de la noche. Si buena parte de tu consumo se concentra por la tarde, lo recomendable es ampliar a 2 o 3 baterías, que se conectan en paralelo con los cables incluidos.

¿Para quién es este kit?

Viviendas que superan los 8kW de demanda

Hogares con varias cargas grandes simultáneas, como aerotermia, inducción y recarga del coche, que necesitan un inversor de 10kW sin dar el salto a un equipo de 12kW.

Negocios con consumo principalmente diurno

Oficinas, comercios o pequeñas naves que consumen sobre todo en horario de sol aprovechan los 11,34kWp de forma directa, que es la forma más rentable de autoconsumo, y usan la batería como apoyo.

Instaladores que buscan flexibilidad

Tres MPPT, margen de entrada FV y capacidad de batería de 220A permiten adaptar y ampliar el sistema con facilidad. Para otras potencias, consulta todos nuestros kits solares o la gama de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Cómo se conectan los 18 paneles al inversor Deye de 10kW?

En 3 strings de 6 paneles, uno por MPPT. Cada string trabaja a unos 246,6V y no supera los 322V en circuito abierto a -10 °C. Es una configuración con amplio margen de seguridad que, además, permite instalar cada string en una orientación distinta.

2. ¿Puedo añadir más paneles más adelante?

Sí, dentro de los límites del inversor. Admite hasta 15.000W de entrada FV y 2 strings por MPPT, frente a los 11.340Wp del kit. Cualquier ampliación debe calcularse respetando la tensión máxima de 500V y la corriente de 26A por entrada.

3. ¿Es suficiente una batería de 5,12kWh?

Como punto de partida, sí: aporta 4,6kWh útiles y unos 5kW de potencia de descarga. Para cubrir la tarde y la noche de una vivienda con un inversor de 10kW, recomendamos ampliar a 2 o 3 baterías SE-G5.1 Pro-B.

4. ¿Funciona durante un corte de luz?

Sí. El inversor puede trabajar en modo aislado alimentando los consumos con los paneles y la batería, y admite picos del doble de su potencia nominal durante 10 segundos. Con una sola batería, la autonomía nocturna es limitada.

5. ¿Se puede legalizar para compensar excedentes?

El inversor incluye la norma española UNE 217002 entre sus certificaciones de conexión a red. Un instalador autorizado debe tramitar la legalización y la compensación de excedentes, y comprobar que tu suministro monofásico admite un equipo de 10kW.

6. ¿Qué garantía tienen los componentes?

Los paneles Tongwei cuentan con 12 años de garantía de producto y 30 años de garantía de potencia lineal; la batería SE-G5.1 Pro-B, con 10 años; y el inversor Deye, con 5 o 10 años en función del lugar de instalación final, según la política de cada fabricante.

7. ¿Cuánto espacio necesito en la cubierta?

Cada panel mide 2.382 x 1.134 mm y pesa 32,2kg, por lo que los 18 módulos ocupan unos 49m² sin contar separaciones. Si ya tienes una instalación con un inversor de conexión a red, el Deye admite acoplamiento AC para integrarla.
