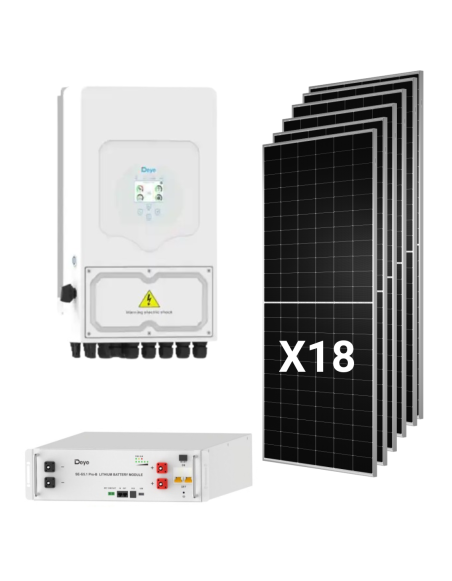

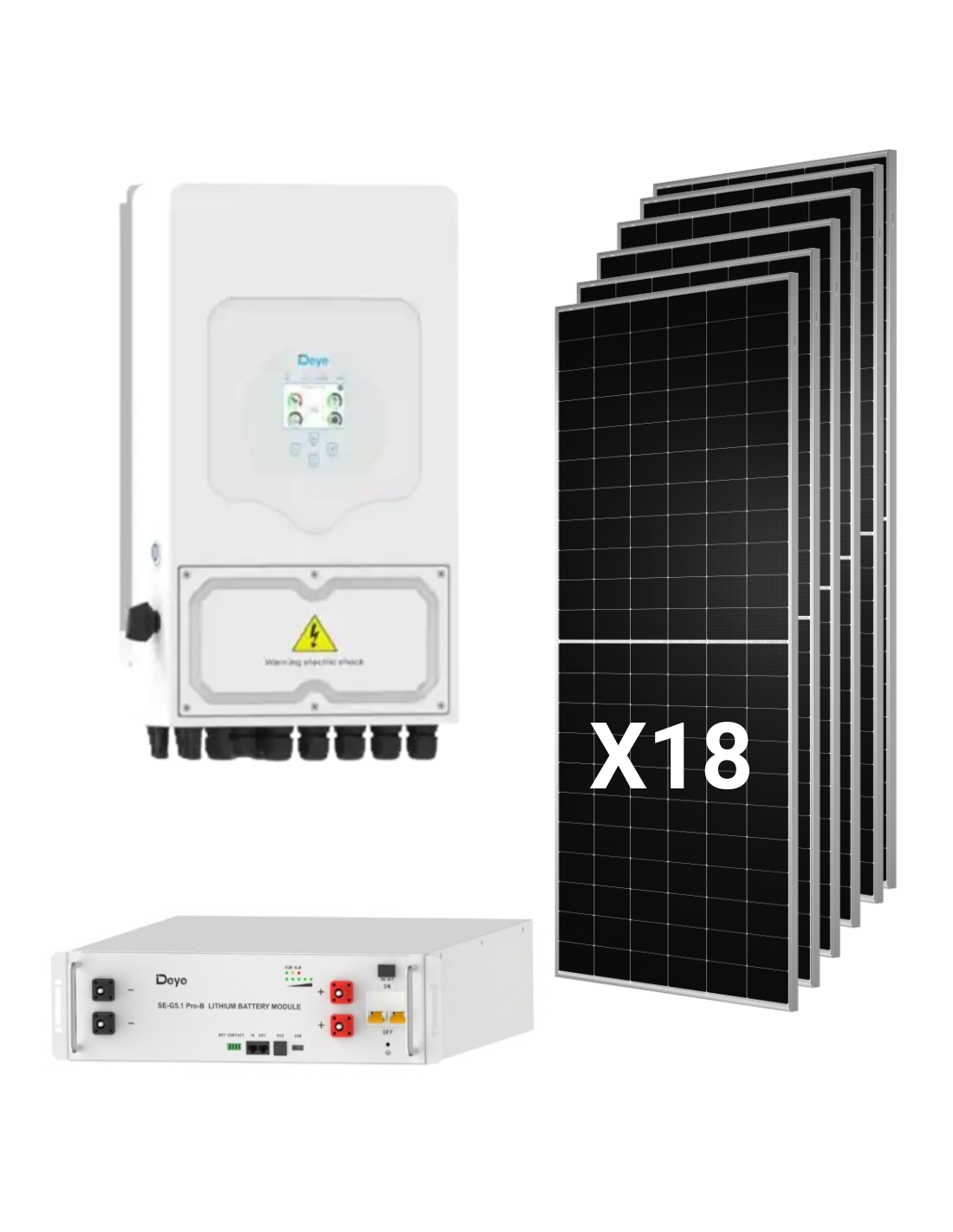

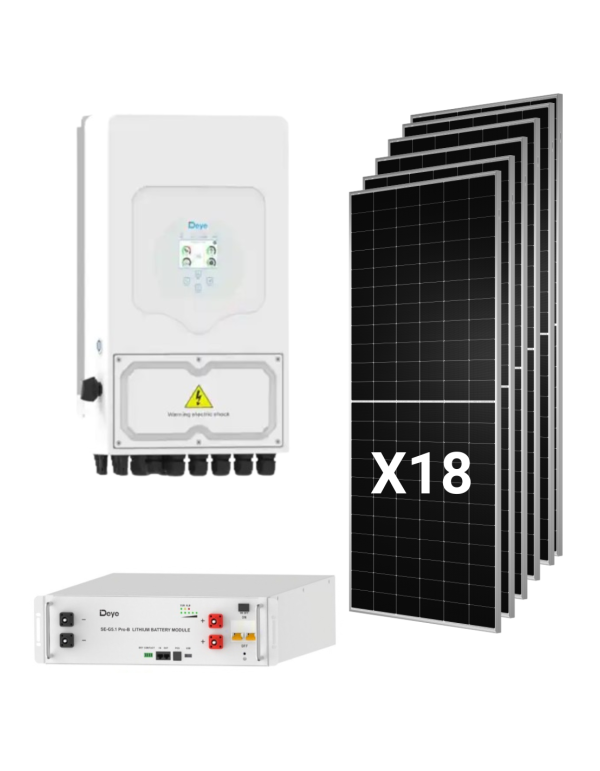

Hybrid Solar Kit Deye 10kw Einphasig mit 18 Panels Tongwei 630W und Batterie 5,12 kWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 11,34kwp (18 x 630W)
• Nominalausgangsleistung AC: 10.000W
• Speicherkapazität: 5,12 kWh Nomales / 4.6kwh nützlich
• Ladestrom / system download: 100A (batteriegrenze; das solar-wechselrichter unterstützt 220A)
• Saiten-Konfiguration: 3 saiten von 6 paneelen (eines von MPPT)
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-10K-SG02LP1-EU-AM3

• Nennwechselspannung (Eingabe / ausgabe:) 10.000W
• Maximal scheinbare Leistung: 11.000VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 15.000W
• Maximaler Zugang FV-Leistung: 20.000W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 3/2 + 2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A + 26A
• Maximaler Kurzschlussstrom: 44A + 44A + 44A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 220A
• Nominal- und maximaler Wechselstrom (Eingabe / Ausgabe:) 45.5A / 43,5A
• Maximaler kontinuierlicher Netzwerkschritt (Netzwerk ein Verbrauch:) 60A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Schutz gegen elektrische Bogen (AFCI:) optional
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 45 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 420 x 670 x 233 mm
• Gewicht: 35,6kg
• Netzwerkvorschriften: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye SE-G5.1 Pro-B

• Chemie: LiFepo4 (Lithiumferrophosphat) ohne Kobalt
• Kapazität: 100Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 43,2-57,6V
• Nominale Energie: 5,12kwh
• Nützliche Energie: 4,6kwh (90% DOD, 0,5C bei 25 ° C)
• Empfohlener Belastung / entladungsstrom: 50A
• Laststrom / maximaler entlastung: 100A
• Pico-Strom (2 min, 25 ° C:) 150A
• Tiefe von empfohlenen Download: 90%
• Alter: mehr als 6.000 zyklen (25 ° C, 0,5 c, 90% DOD, 70% EOL)
• Kumulierte Energie: 16Mwh 70% eOL
• Skalierbarkeit: bis zu 64 Einheiten parallel (327 kWh), 32 ohne externe konfiguration
• Kommunikation: KANN 2.0, RS485
• Ladungstemperatur: von 0 bis 55 ° C (von -20 bis 55 ° C mit optionaler Heizung)
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand, Boden oder Rack 19 "
• Maße: 440 x 133 x 540 mm
• Gewicht: 45kg
• Zertifizierungen: UN38.3, IEC 62619, EG, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 jahre (vorbehaltlich der bedingungen des herstellers)

Vorteile des Hybrid Solar Kit Deye 10kw mit 18 Tongwei 630W-Panels und 5,12 kWh-Batterie

10kw einphasige mit drei MPPT-Eingängen

Die SUN-10K-SG02LP1-EU-AM3 lieferung 10.000 Watt nominal und 11000VA scheinbar, mit doppelte gipfel seiner leistung für 10 sekunden im isolierten Modus. Ist die richtige Kraft für das Gehäuse mit aerotermia, , schwimmbad oder elektrisches auto und für kleine Unternehmen, die mit einem 8-kW-Team knapp fallen. Ihre 3 MPPT sie erlauben das verteilen der paneele in drei unabhängigen saiten, ideal für abdeckungen mit verschiedene röcke oder orientierungen. Es ist Teil der SG02LP1-Serie von wechselrichter hybrid einphasige von Deye, mit 6 programmierbare zeitschlitze, eingang zu dieselgenerator, , kupplung AC und parallel bis zu 16 teams.

Ein Feld von 11.34 kWp mit Verlängerungsrand

Die 18 panels Tongwei zusätzlich 11.340Wp, nun unter dem 15.000W der maximalen FV-Eingabe solar-wechselrichter. Das lässt Raum für fügen sie weitere module hinzu in Zukunft, wenn der Verbrauch steigt, beziehen Sie sich immer an Spannung und Stromgrenzen jedes MPPT. Jeder Eintrag gibt zu 26A, über der 15,33A arbeitsplatte, also gibt es keinen stromschnitt.

Doppelglas-N-Typ-Panels

Die Module Tongwei tnc 2.0 integrieren 132 durchschnittliche N-Typ-Zellen, , 2,0 mm glas auf beiden seiten und iP68-Anschlusskasten. Euer eure bifilifizität von 80 ± 5% nutzen sie das in der rückseite reflektierte licht, und die lineare garantie sorgt für das 87.40% der macht in 30 jahren. Konsultieren Sie den gesamten Bereich von solarplatten.

Modulare Batterie, um von Phasen zu wachsen

Die Deye SE-G5.1 Pro-B anbieten 5,12 kWh nominell mit chemie-LifePo4 ohne Kobalt, , Smart BMS und format von 19 ". Mit einer solar-wechselrichter in der lage 220A, das system unterstützt das hinzufügen von modulen parallel, bis zu 32 ohne externe konfiguration und 64 insgesamt, wie du es brauchst. Weitere Optionen in unserer Kategorie finden lithiumbatterien.

Bauteile enthalten

• 1 x Hybrid-Wechselrichter Deye SUN-10K-SG02LP1-EU-AM3 von 10.000W, , einphasig.
• 18 x Solarpanel Tongwei TNC 2.0 TWMNH-66HD630 von 630W, N-typ bifacial.
• 1 x Lithiumbatterie Deye SE-G5.1 Pro-B von 5,12kwh, mit ihrem serienzubehör: verbindungskabel zu solar-wechselrichter 3U-Lpcable1500, , 3u-Lbcable parallel cable150, , sucht nach 19 "rack, , stapeln von klammern und wandhalterungen mit schrauben.

Auf Tienda Solar du wirst finden strukturen für sonnenkollektoren für den deckel oder boden und der rest des elektrischen materials zur installation.

Elektrische Kit-Design

Empfohlene Konfiguration: 3 Saiten von 6 Paneelen

Die ausgewogeneste Sache ist, von Vorteil zu nutzen drei MPPT mit 6 serie-panels in jedem:

• Arbeitsspannung (VMP) durch Zeichenfolge: 246,6V, innerhalb des MPPT-Bereichs 150-425V.
• Spannung in der Schaltung geöffnet durch String (STC:) 297V.
• Öffnen-Schaltungsspannung, die bei -10 ° C geschätzt wird: etwas 322V, berechnet mit dem VOC-Koeffizienten -0,24%/°C, mit reichlich rand vor dem 500V max.
• Strom durch Zeichenfolge: 15,33A, vor 26A von MPPT; Der ISC des Panels (16,18A) es ist weit weg von der 44A unterstützt.
• DC / AC-Verhältnis: 1,13 (11.340WP für 10.000 Watt nominal.)

Es wäre auch möglich, eine Verbindung herzustellen 2 saiten von 9 paneelen, aber die spannung im offenen kreislauf an kalten tagen von einigen 483V, wäre ich sehr nahe an der grenze von 500V von der solar-wechselrichter. Die Konfiguration 3 x 6 es bietet mehr sicherheit und nehmen die drei anhänger.

Geschätzte Produktion

Mit 5 stunden sonnenspitze des durchschnitts und einer globalen leistung von 80%, der generator von 11,34kwp würde einige produzieren 45 kWh am Tag der durchschnittlichen jährlichen, als indikativer Referenz. Die echte Produktion hängt von Ort, Orientierung und Schatten ab; in dem Blog Tienda Solar unsere experten erklären schritt für schritt, wie sie ihn für ihren fall einschätzen können.

Was für eine einzelne Batterie bietet

Mit einem Modul SE-G5.1 Pro-B, das system hat 4.6kwh nützlich und ein strom des be- und entladens, der durch den akku begrenzt ist 100A (50A), einige 5kw vom Speicher. Vor dem 45kwh geschätzte zeitungen, der akku hält sich um a 10% der Produktion, genug für den Grundverbrauch der Nacht. Wenn ein guter Teil Ihres Verbrauchs am Nachmittag konzentriert ist, ist es ratsam, sich zu erweitern 2 oder 3 batterien, die parallel zu den mitgelieferten kabeln angeschlossen sind.

Für wen ist dieses Kit?

Häuser von mehr als 8 kW der Nachfrage

Häuser mit mehreren simultanen großen Lasten, wie z aerotermia, , induktion und auto aufladen, wer brauche eine solar-wechselrichter von 10kw ohne ein 12-kW-Team zu springen.

Geschäft mit dem Verbrauch hauptsächlich tagsüber

Büros, Unternehmen oder kleine Schiffe, die besonders während der Sonnenzeit konsumieren, nutzen 11,34kwp direkt ist es die kostengünstigste form des selbstverbrauchs und verwenden sie den akku als unterstützung.

Installateure, die Flexibilität suchen

Drei MPPT, FV-Eingangsspanne und Batteriekapazität 220A sie erlauben es, das System anpassen und auszudehnen. Wenden Sie sich für andere Mächte an alle unserer sonnenkits oder der bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Wie sind die 18 Paneele verbunden solar-wechselrichter Deye von 10 kW?

Auf 3 saiten von 6 paneelen, eines von MPPT. Jede Zeichenfolge funktioniert für einige 246,6V und es überschreitet nicht das 322V in der schaltung auf -10 ° C. Es ist eine Konfiguration mit einem weiten Sicherheitsmarge, mit dem Sie außerdem jede Zeichenfolge in einer anderen Orientierung installieren können.

2. Kann ich später weitere Panels hinzufügen?

Ja, innerhalb der Grenzen von solar-wechselrichter. Gibt zu 15.000 Watt-FV-Eingang und 2 saiten von MPPT, vor dem 11.340Wp des Kits. Jede Erweiterung muss berechnet werden, um die maximale Spannung von 500V und der strom von 26A pro eingang.

3. Ist eine 5,12 kWh-Batterie genug?

Als Startpunkt, ja: es trägt bei 4.6kwh nützlich und einige 5kw der Entladungsleistung. Den Nachmittag und die Nacht eines Hauses mit einem solar-wechselrichter von 10kw, empfehlen wir das erweitert 2 oder 3 Batterien SE-G5.1 PRO-B.

4. Funktioniert es während eines Lichtschnitts?

Ja. Die solar-wechselrichter kann arbeiten isoliert verbrauch mit paneelen und batterie fühlen und gibt zu twicts von doppelt soweit sie sind 10 sekunden lang. Mit einer einzigen Batterie ist die Nachtautonomie begrenzt.

5. Können Sie legalisieren, um Überschüsse auszugleichen?

Die solar-wechselrichter beinhaltet den spanischen standard UNE 217002 zu den Zertifizierungen der Netzwerkverbindung. Ein autorisiertes Installationsprogramm muss die Legalisierung und Entschädigung von Überschüssen verarbeiten und überprüfen, ob Ihre Lieferung einphasig gibt ein team von 10kw.

6. Welche Garantie haben die Komponenten?

Die tongwei Panels sie haben 12 jahre produktgarantie und 30 jahre lineare energiegarantie; die batterie SE-G5.1 Pro-B, mit 10 jahre; und die solar-wechselrichter Deye, mit 5 oder 10 jahre je nach dem endgültigen installationsstandort gemäß der richtlinie jedes herstellers.

7. Wie viel Platz brauche ich auf dem Deck?

Each panel measures 2.382 x 1,134 mm und wiegen 32,2kg, also belegen die 18 module einige 49m² ohne Trennungen zu zählen. Wenn Sie bereits eine Installation mit einem haben solar-wechselrichter vernetzung, das Deye unterstützt kupplung AC um es zu integrieren.
