Kit solaire hybride Deye 12kw Monophasé Avec 24 panneaux Tongwei 630w et batterie Deye 16kwh

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 15,12kwp (24 x 630W)
• Puissance de sortie nominale AC: 12.000W
• Capacité de stockage: 16kwh Nomales / 14,4kwh utile
• Chargement actuel / système télécharger: 160A (limite de batterie; le onduleur supports 250A)
• Configuration des chaînes: 3 cordes de panneau (un par mppt)
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-12K-SG02LP1-UE-AM3

• Puissance AC Nominale (entrée / sortie:) 12.000W
• Puissance apparente maximale: 13.200VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 18.000W
• Accès maximum FV Puissance: 24.000W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 3/2 + 2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A + 26A
• Courant maximum du court-circuit: 44A + 44A + 44A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 250A
• Courant alternatif nominal et maximum (entrée / sortie:) 54.6A / 52.2A
• Étape de réseau continu maximum (réseau une consommation:) 60A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Protection contre l'arc électrique (AFCI:) optionnel
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 45DB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 420 x 670 x 233 mm
• Poids: 35,6kg
• Règlement sur le réseau: UNE 217002, VDE-AR-N 4105, VDE 0126, CEI 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye RW-F16

• Chimie: LIFEPO4 (ferrophosphate de lithium)
• Capacité: 314Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 44,8-57,6V
• Énergie nominale: 16kwh
• Énergie utile: 14,4kwh (90% DOD)
• Chargement / déchargement continu maximum: 160A / 160A
• Chargement / déchargement actuel: 300A / 300A (10 s)
• Profondeur de décharge: 90%
• Durée de vie: 6 000 cycles ou plus (25 ° C, 0.5C / 0.5C, 90% DOD, 70% EOL)
• L'évolutivité: jusqu'à 32 unités en parallèle (512KWh)
• Communication: PEUT 2.0, RS485
• Protection intégrée: Disjoncteur intelligent BMS et BMS
• Température de charge: de 0 à 55 ° C
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur ou plancher
• Dimensions: 480 x 830 x 235 mm (sans support ni base)
• Poids: 122kg
• Certifications: UN38.3, MSDS
• Garantie: 5 années

Avantages du kit solaire Deye 12kW avec batterie 16kWh RW-F16 et 24 panneaux Tongwei

La batterie de plus grande capacité de cette gamme de kits

Avec 16kwh nominal et 14.4kwh utile dans un seul module, le Deye RW-F16 c'est l'option de stockage plus large de nos kits Deye de 12kw. Il permet d'enregistrer presque un quatrième partie de la production quotidienne estimée du domaine de 15,12kwp et déplacez-le l'après-midi et la nuit. Si vous comparez avec d'autres capacités, visitez notre section de batteries de lithium.

Télécharger la puissance pour de grandes charges

Les 160A continue du RW-F16 équivaut à certains 8,2kw à 51,2V, et son 300a pics pendant 10 secondes ils absorbent le compresseur démarre, pompes ou machines. Pour une grande maison ou une petite entreprise, c'est pourquoi je peux garder climatisation, , cuisine électrique, , caméras froides ou alors équipement d'atelier après le coucher du soleil sans dépendre du réseau.

Un seul fabricant en conversion et stockage

Les SUN-12K-SG02LP1-UE-AM3 et le RW-F16 ils sont compris de façon nativement par POUVEZ: le onduleur lire directement le BMS de la batterie, et les deux sont gérés depuis la même plateforme de surveillance. Le onduleur, le plus puissant de la série SG02LP1 onduleurs hybride monophasés de Deye, ajouter 60a étape réseau, , 6 emplacements horaires programmables, entrée à générateur diesel, , couplage AC et parallèle jusqu'à 16 équipes.

15kWP réparti sur trois MPPT

Les 24 modules Tongwei TNC 2.0 ils sont distribués dans trois cordes de 8, un par MPPT, qui nous permet de profiter de plusieurs orientations de couverture avec des pertes minimales. Avec 132 cellules n-types moyennes, , double verre de 2,0 mm, , coefficient de température de -0,28%/°C et bifialité de 80 ± 5%, Tongwei garantit la 87,40% du pouvoir à 30 ans. Consulter plus de modèles dans notre catégorie panneaux solaires.

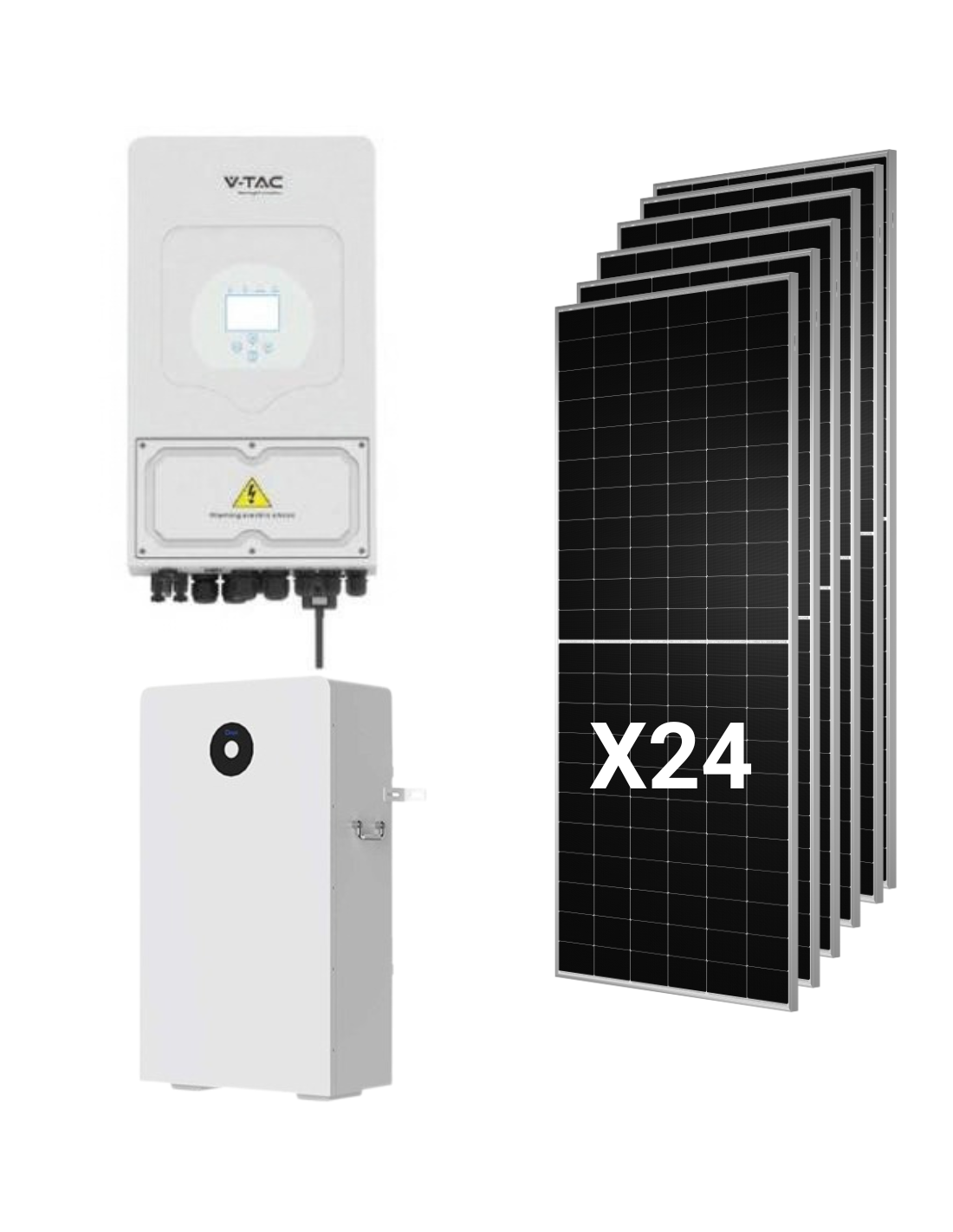

Contenu de kit

• 1 x Onduleurs Hybrides Deye SUN-12K-SG02LP1-UE-AM3 de 12.000W, , monophasé.
• 24 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium Deye RW-F16 de 16kwh et 314Ah, avec interrupteur automatique intégré.

Compléter la commande dans Tienda Solar avec structures pour panneaux solaires pour couvrir ou plancher et avec tout le matériau électrique nécessaire.

Calculs et configuration

Cordes photovoltaïques

• Configuration: 3 cordes de panneau, un par mppt.
• Tension du travail par chaîne: 328,8V, centré sur la fenêtre MPPT 150-425V.
• Tension en circuit ouvert par chaîne: 396V en STC et certains 429V à -10 ° C, avec le coefficient de COV -0,24%/°C; au-dessous du maximum de 500V.
• Courant par chaîne: 15,33A, devant 26A par MPPT; L'ISC du panneau (16,18A) c'est bien en dessous de la 44A pris en charge.
• POWER FV: 15.120Wp sur 18.000W d'entrée maximale, avec un rapport CC / AC de 1,26.

Intégration de la batterie RW-F16

La gamme de fonctionnement de la batterie 44,8 à 57,6 V, c'est à l'intérieur de la fenêtre de 40-60V du onduleur. Dans ce kit, la limite actuelle marque la batterie, avec 160A continue, devant le 250A du onduleur. La communication est établie par PEUT 2.0 ou alors RS485.

Production, stockage et autonomie

Comme référence indicative, avec 5 heures de pic solaire et une performance de 80%, le 15,12kwp produirait certains 60kWh quotidien. Les 14.4kwh utile de la batterie qu'ils couvriraient certains 14 heures avec une consommation de nuit moyenne de 1kw, et le reste de la production est conscient de soi pendant la journée ou versé dans le réseau. Dans le Blog Tienda Solar nos experts expliquent comment calculer ces valeurs avec des données de votre emplacement et de votre consommation.

Battery assembly

Les RW-F16 est installé sur le mur ou alors dans le sol, toujours dans intérieur pour leur protection IP20. Mesures 480 x 830 x 235 mm sans support ni base et poids 122kg, vous devez donc vous assurer que le soutien résiste au poids et prévoir au moins deux personnes pour la manœuvre.

Applications recommandées

Petites entreprises avec activité de l'après-midi

Magasins, restaurants, ateliers ou bureaux avec un horaire prolongé profitent de la production de 15kwp pendant la journée et le 14.4kwh utile couvrir les dernières heures d'activité et de consommation qui sont allumées la nuit.

Grand logement entièrement électrifié

Maisons avec aerotermia, , piscine, , voiture électrique et induction ils ont besoin à la même période génération, pouvoir de onduleur et stockage; ce kit rassemble les trois sur l'échelle de 12kw.

Installateurs qui travaillent avec Deye

Un système de fabricant unique dans onduleur et la batterie simplifie la configuration, la surveillance et les après-vente. Pour d'autres combinaisons, consultez tous nos kits solaires ou la gamme complète de onduleurs solaire.

Foire aux questions (FAQ)

1. Pourquoi choisir la batterie RW-F16 dans un kit de 12 kW?

Parce qu'il combine 14.4kwh utile avec 160A continue et 300A de pic, la plus grande capacité de nos kits Deye de 12kw, dans un seul module et avec une communication indigène avec le onduleur.

2. La batterie peut-elle couvrir le 12 kW de la onduleur?

Pas complètement. Reddition 8.2kw continu à la tension nominale, suffisamment pour la plupart des charges d'une grande maison ou d'une petite entreprise. La consommation supérieure sans soleil est couverte du réseau grâce à 60a étape réseau, ou élargir la banque avec plus de piles en parallèle.

3. Le stockage peut-il être étendu?

Oui. Les RW-F16 supports jusqu'à 32 unités en parallèle, avec un maximum de 512kwh. Avec une deuxième unité, le courant disponible dépasse 250A qui gère la onduleur.

4. Comment les 24 panneaux se connectent-ils?

Sur 3 cordes de panneau, un par mppt. Chaque chaîne fonctionne pour certains 328,8V et il ne dépasse pas la 429V en circuit ouvert à -10 ° C, ayant un MPPT indépendant, chaque chaîne peut être orientée différemment.

5. Est-ce que ça marche pour une panne d'électricité?

Oui. Les onduleur fonctionne à isolé avec l'énergie des panneaux et la batterie, et elle admet tiances de double puissance nominale pendant 10 secondes. Avec 14.4kwh utile, l'autonomie est la plus grande de nos kits Deye de 12kw.

6. Est-ce légalisable d'indemniser des excédents?

Les onduleur comprend la norme espagnole UNE 217002 parmi ses certifications de connexion réseau. Un installateur agréé doit traiter la légalisation et la compensation et vérifiez que l'offre monophasé admet une équipe de 12kw.

7. Quelles garanties les composants ont-ils?

Panneaux Tongwei: 12 ans de produit et 30 ans de puissance linéaire. . Tambours Deye RW-F16: 5 années. . Onduleur Deye: 5 ou 10 ans, en fonction du site d'installation final. Les 24 panneaux occupent certains 65m² pont, pas compter les séparations.
