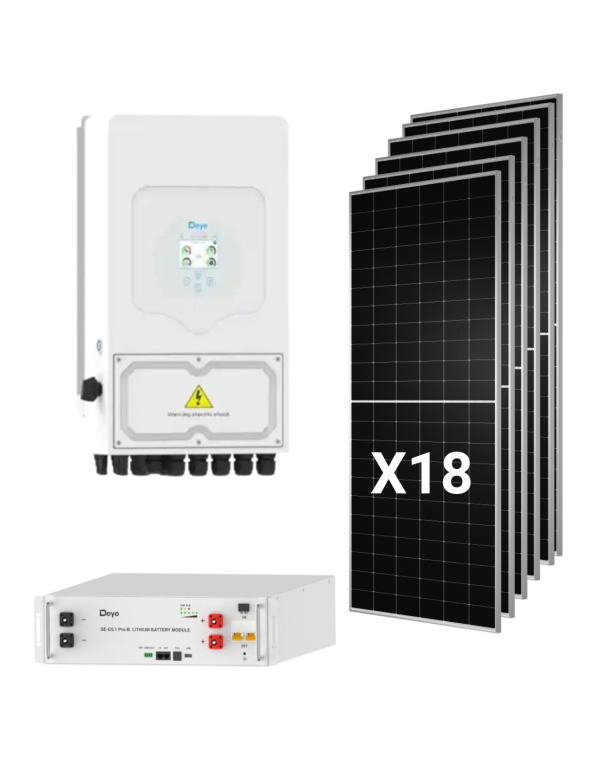

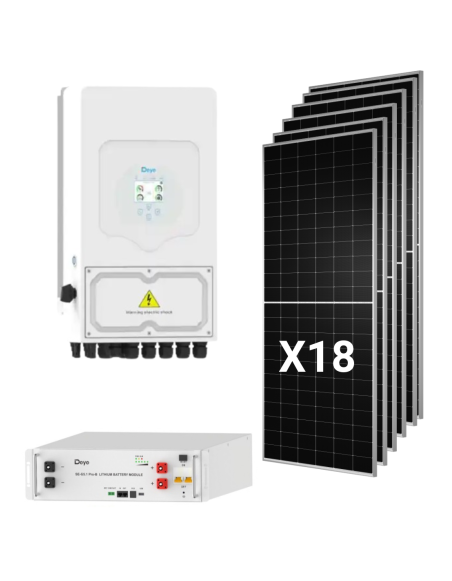

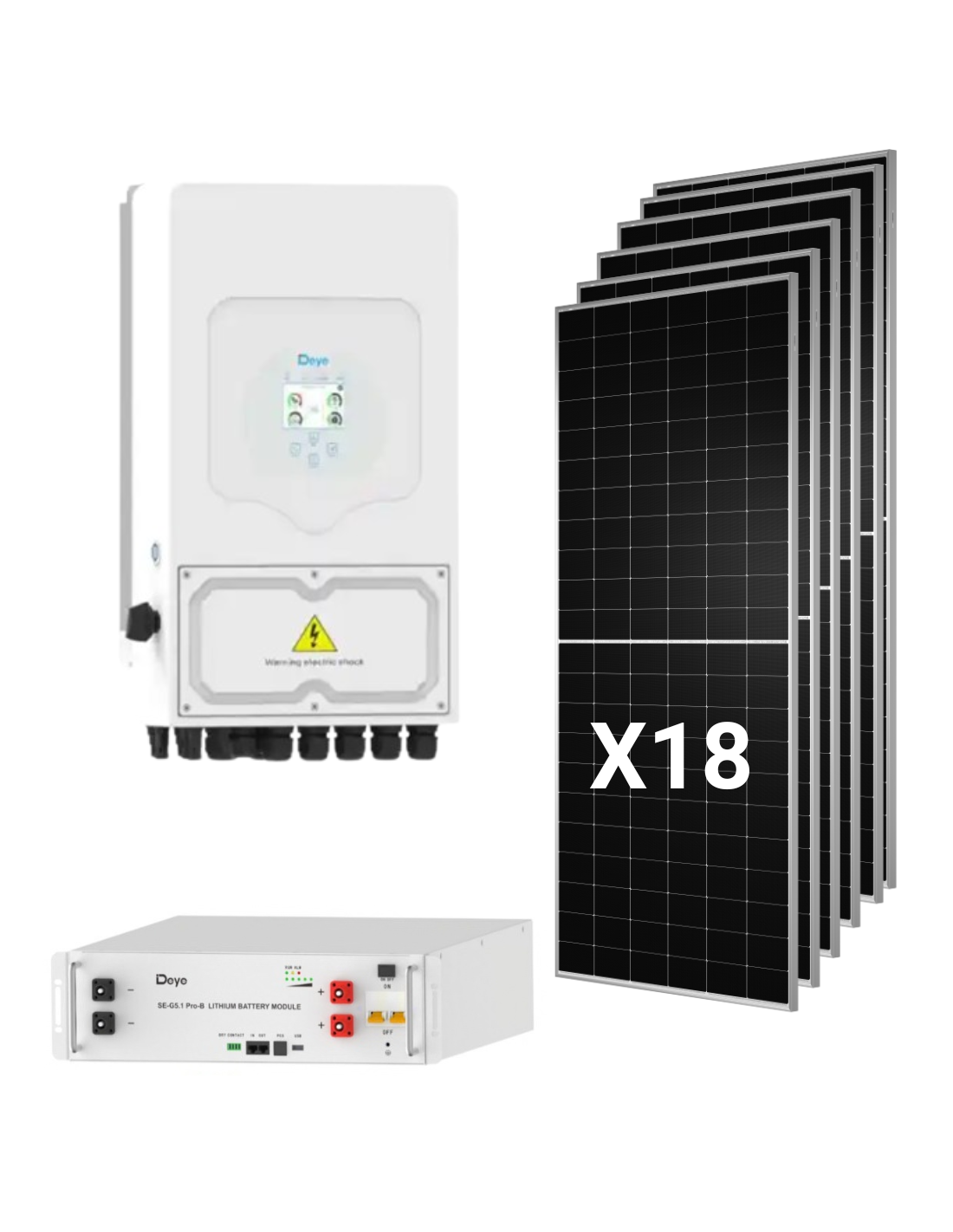

Kit Solar Híbrido Deye 10kw Monofásico com 18 Paineis Tongwei 630W e bateria 5,12kWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 11,34kwp (18 x 630W)
• Potência de saída nominal AC: 10.000W
• Storage capacity: 5,12kWH NOMALES / 4.6kWH útil
• Carregamento atual / sistema download: 100A (limite de bateria; o inversor suporta 220A)
• Configuração das cordas: 3 cordas de 6 paineis (um por mppt)
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-10K-SG02LP1-UE-AM3

• Potência Nominal CA (entrada / saída:) 10.000W
• Potência aparente máxima: 11.000VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 15.000W
• Potência máxima do FV de acesso: 20.000W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 3/2 + 2 + 2
• Corrente máxima de operação FV: 26A + 26A + 26A
• Corrente máxima de curto-circuito: 44A + 44A + 44A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 220A
• Corrente CA nominal e máxima (entrada / saída:) 45.5A / 43,5A
• Passo máximo de rede contínua (rede um consumo:) 60A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Proteção contra arco elétrico (AFCI:) opcional
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 45dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regulamentos de Rede: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye SE-G5.1 Pro-B

• Química: Lifepo4 (Ferrofosfato de Lítio), sem cobalto
• Capacidade: 100Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 43,2-57,6V
• Energia nominal: 5,12kwh
• Energia útil: 4,6kwh (90% Dod, 0,5C a 25 ° C)
• Corrente de carregamento / descarga recomendada: 50A
• Carregar corrimento / descarga máxima: 100A
• Corrente do Pico (2 min, 25 ° C:) 150A
• Profundidade de download recomendado: 90%
• Tempo de vida: mais de 6.000 ciclos (25 ° C, 0,5C, 90% doD, 70% EOL)
• Energia acumulada: 16Mwh 70% eOL
• Escalabilidade: até 64 unidades em paralelo (327kWh), 32 sem configuração externa
• Comunicação: PODE 2.0, RS485
• Temperatura de carregamento: de 0 a 55 ° C (de -20 a 55 ° C com aquecimento opcional)
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede, chão ou rack 19 "
• Dimensões: 440 x 133 x 540 mm
• Peso: 45kg
• Certificações: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantia: 10 anos (sujeito às condições do fabricante)

Benefícios do kit solar híbrido Deye 10kw com 18 Paineis Tongwei 630W e bateria 5,12kWh

10kw monofásicos com três entradas do MPPT

A SUN-10K-SG02LP1-UE-AM3 entrega 10.000W nominal e 11000VA aparente, com picos duplos de sua energia por 10 segundos no modo isolado. É o poder apropriado para moradia com aerotermia, , piscina ou carro elétrico e para pequenas empresas que ficam aquém com uma equipe de 8kW. Seus 3 MPPT eles permitem que você distribua o paineis em três cordas independentes, ideal para capas com várias saias ou orientações. Faz parte da série SG02LP1 de inversores híbrido monofásicos do Deye, com 6 slots de tempo programáveis, entrada para gerador diesel, , acoplamento ac e paralelo até 16 equipes.

Um campo de 11,34KWP com margem de extensão

A 18 paineis Tongwei adicionado 11.340Wp, bem abaixo do 15.000W da entrada FV máxima inversor. Que deixa espaço para adicione mais módulos no futuro, se o consumo aumenta, sempre respeitando os limites de tensão e atuais de cada MPPT. Cada entrada admite 26A, acima do 15,33A painel de trabalho, portanto, não há corte atual.

Paineis N-tipo de vidro duplo

Os módulos Tongwei TNC 2.0 incorporar 132 células-tipo n médias, , 2,0 mm de vidro em ambos os lados e caixa de conexão IP68. Sua bifialidade de 80 ± 5% aproveite a luz refletida no verso, e a garantia linear garante a 87,40% da energia a 30 anos. Consulte toda a gama de paineis solar.

Bateria modular para crescer por fases

A Deye SE-G5.1 Pro-B fornece 5,12kWH nominal com química Lifepo4 sem cobalto, , BMS inteligente e formato de 19 ". Com um inversor capaz de 220A, o sistema suporta a adição de módulos em paralelo, até 32 sem configuração externa e 64 no total, como você precisa. Encontre mais opções em nossa categoria baterias de lítio.

Componentes incluídos

• 1 x Inversor Híbrido Deye SUN-10K-SG02LP1-UE-AM3 do 10.000W, , monofásico.
• 18 x painel solar Tongwei TNC 2.0 TWMNH-66HD630 do 630W, N-tipo bifacial.
• 1 x bateria de lítio Deye SE-G5.1 Pro-B do 5,12kwh, com seus acessórios da série: cabo de conexão para inversor 3U-Lpcable1500, , 3u-Lbcable paralelo Cable150, , procura 19 "rack, , colchetes de empilhamento e suportes de parede com parafusos.

Em Tienda Solar você encontrará estruturas para paineis solar para cobertura ou chão e o resto do material elétrico para instalação.

Design de kit elétrico

Configuração recomendada: 3 strings de 6 paineis

A coisa mais equilibrada é aproveitar três mppt com 6 paineis em série em cada um:

• Tensão de trabalho (VMP) por string: 246,6V, dentro da faixa do MPPT 150-425V.
• Tensão no circuito aberto por string (STC:) 297V.
• Tensão de circuito aberto estimada em -10 ° C: alguns 322V, calculado com o coeficiente de COV -0,24%/°C, com ampla margem na frente do 500V máxima.
• Atual por string: 15,33A, na frente de 26A pelo MPPT; O ISC do painel (16,18A) está longe do 44A suportados.
• Relação DC / CA: 1,13 (11.340Wp para 10.000W nominal.)

Também seria possível conectar 2 cordas de 9 paineis, mas a tensão em circuito aberto em dias frios, de alguns 483V, eu ficaria muito perto do limite de 500V do inversor. A configuração 3 x 6 ele oferece mais segurança e pegue os três seguidores.

Produção estimada

Com 5 horas de pico solar de média e um desempenho global de 80%, o gerador de 11,34kwp produziria alguns 45kWh por dia de média anual, como uma referência indicativa. A produção real dependerá da localização, orientação e sombras; no Blog Tienda Solar nossos especialistas explicam passo a passo como estimar-o para o seu caso.

O que uma única bateria fornece

Com um módulo SE-G5.1 Pro-B, o sistema tem 4.6kWh útil e uma corrente de carga e descarga limitada pela bateria para 100A (50A), alguns 5kw do armazenamento. Na frente do 45kwh jornais estimados, a bateria mantém em torno de um 10% de produção, o suficiente para o consumo básico da noite. Se uma boa parte do seu consumo estiver concentrada à tarde, é aconselhável expandir 2 ou 3 baterias, que estão conectados em paralelo com os cabos incluídos.

Quem é esse kit para?

Casas superiores a 8kw de demanda

Casas com várias grandes cargas simultâneas, como aerotermia, , indução e recarga de carro, que precisa de um inversor do 10kw sem pular uma equipe de 12kw.

Negócios com consumo principalmente durante o dia

Escritórios, empresas ou pequenos navios que consomem especialmente durante o Sun Hiper aproveitar 11,34kwp diretamente, é a forma mais econômica de auto-consumo e usa a bateria como suporte.

Instaladores que buscam flexibilidade

Três MPPT, margem de entrada FV e capacidade da bateria 220A eles permitem adaptar e expandir o sistema facilmente. Para outros poderes, consulte todos os nossos kits solares ou a faixa de inversores solar.

Perguntas frequentes (FAQ)

1. Como se conectaram o 18 paineis para inversor Deye de 10kw?

Em 3 cordas de 6 paineis, um pelo MPPT. Cada string funciona para alguns 246,6V e não excede o 322V no circuito aberto a -10 ° C. É uma configuração com ampla margem de segurança que, além disso, permite instalar cada string em uma orientação diferente.

2. Posso adicionar mais paineis mais tarde?

Sim, dentro dos limites de inversor. Admite Entrada de 15.000w FV e 2 strings por mppt, na frente do 11.340Wp do kit. Qualquer extensão deve ser calculada respeitando a tensão máxima de 500V e a corrente de 26A por entrada.

3. É uma bateria de 5,12kWh suficientemente?

Como ponto de partida, sim: contribui 4.6kWh útil e alguns 5kw de energia de descarga. Para cobrir a tarde e a noite de uma casa com um inversor do 10kw, recomendamos expandir 2 ou 3 baterias SE-G5.1 Pro-B.

4. Isso funciona durante um corte de luz?

Sim. A inversor pode trabalhar em isolado consumo de alimentação com o paineis e a bateria e admite twes de dobrar seu poder nominal por 10 segundos. Com uma única bateria, a autonomia noturna é limitada.

5. Você pode legalizar para compensar os excedentes?

A inversor inclui o padrão espanhol UNE 217002 entre suas certificações de conexão de rede. Um instalador autorizado deve processar a legalização e compensação de excedentes e verificar se o seu suprimento monofásico admite uma equipe de 10kw.

6. Qual garantia os componentes têm?

A paineis Tongwei eles têm 12 anos de garantia de produtos e 30 anos de garantia de energia linear; a bateria SE-G5.1 Pro-B, com 10 anos; e o inversor Deye, com 5 ou 10 anos dependendo do local de instalação final, de acordo com a política de cada fabricante.

7. Quanto espaço eu preciso no convés?

Cada painel mede 2,382 x 1,134 mm e pesar 32,2kg, então os 18 módulos ocupam alguns 49m² sem contar separações. Se você já tem uma instalação com um inversor rede, o Deye suporta acoplamento ac para integrá-lo.
