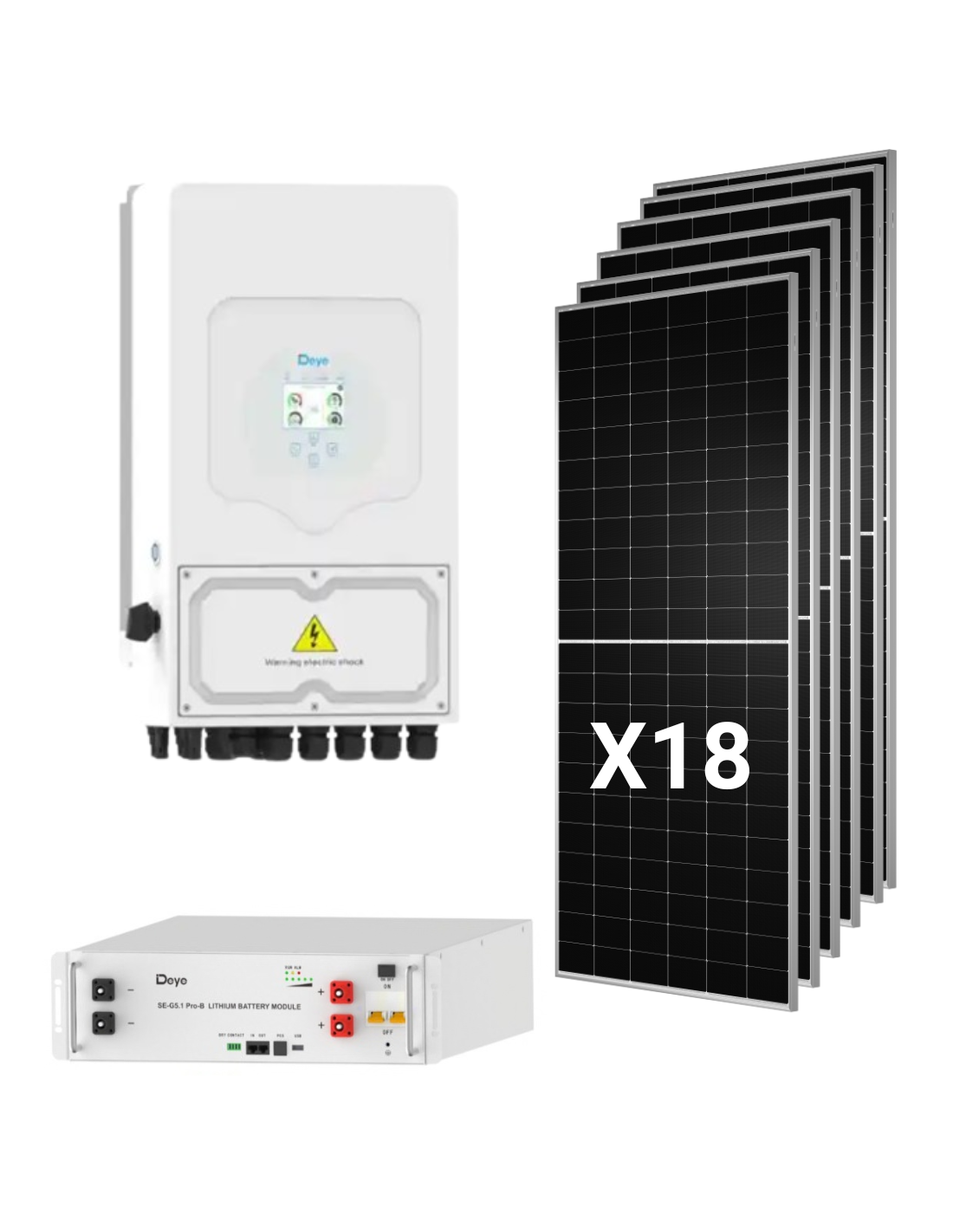

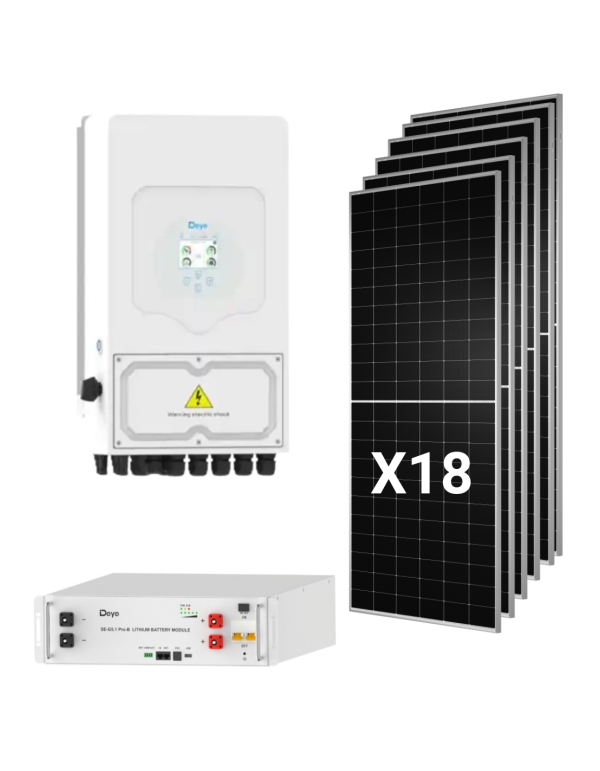

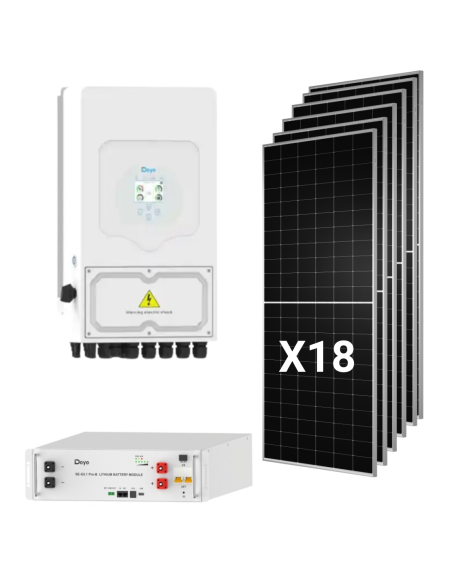

Kit solare ibrido Deye 10kw Monofase Con 18 pannelli Tongwei 630W e batteria 5,12kWh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 11,34kwp (18 x 630w)
• Potenza nominale dell'output AC: 10.000W
• Storage capacity: 5,12kWh Nomales / 4.6kWH Utile
• Download di corrente / sistema di ricarica: 100A (limite della batteria; il inverter supporta 220A)
• Configurazione delle stringhe: 3 corde di 6 pannelli (uno da mppt)
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-10K-SG02LP1-UE-AM3

• Potenza nominale CA (ingresso / uscita:) 10.000W
• Massima potenza apparente: 11.000VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 15.000W
• Accesso massimo di energia FV: 20.000W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 3/2 + 2 + 2
• Funzionamento FV massimo corrente: 26A + 26A + 26A
• Corrente massima del cortocircuito: 44A + 44A + 44A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 220A
• Corrente nominale e massima AC (ingresso / uscita:) 45.5A / 43,5 A
• Fase di rete massima continua (Rete un consumo:) 60A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Protezione contro arco elettrico (AFCI:) opzionale
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 45 dB
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regolamenti di rete: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye SE-G5.1 PRO-B

• Chimica: LifePo4 (ferrofosfato di litio), senza cobalto
• Capacità: 100Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 43,2-57,6V
• Energia nominale: 5,12kwh
• Energia utile: 4,6kwh (90% DoD, 0,5C a 25 ° C)
• Carico di carico / corrente consigliato: 50A
• Carica corrente / scarica massima: 100A
• Pico Current (2 min, 25 ° C:) 150A
• Depth of recommended download: 90%
• Durata: più di 6.000 cicli (25 ° C, 0,5 c, 90% DoD, 70% EOL)
• Energia accumulata: 16Mwh 70% eOL
• Scalabilità: fino a 64 unità in parallelo (327kWh), 32 senza configurazione esterna
• Comunicazione: PUÒ 2.0, RS485
• Temperatura di ricarica: da 0 a 55 ° C (da -20 a 55 ° C con riscaldamento opzionale)
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro, pavimento o rack 19 "
• Dimensioni: 440 x 133 x 540 mm
• Peso: 45kg
• Certificazioni: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garanzia: 10 anni (soggetto alle condizioni del produttore)

Vantaggi del kit solare ibrido Deye 10kw con pannelli 18 Tongwei 630W e 5,12kWh batteria

10kw monofase con tre ingressi MPPT

La SUN-10K-SG02LP1-UE-AM3 consegna 10.000W nominali e 11000VA apparente, con doppie picchi del suo potere per 10 secondi in modalità isolata. È il potere corretto per l'alloggio con aerotermia, , piscina o auto elettrica e per le piccole imprese che non sono corto con una squadra di 8KW. Loro 3 MPPT consentono di distribuire i pannelli in tre corde indipendenti, ideali per le copertine con varie gonne o orientamenti. Fa parte della serie SG02LP1 di inverters ibrido monofase di Deye, con 6 slot orari programmabili, ingresso a generatore diesel, , accoppiamento AC e parallelo fino a 16 squadre.

Un campo di 11,34KWP con margine di estensione

La 18 pannelli Tongwei aggiunto 11.340Wp, ben al di sotto del 15.000W del massimo ingresso FV inverter. Che lascia spazio a aggiungi altri moduli in futuro se il consumo aumenta, rispettando sempre la tensione e i limiti di corrente di ciascun MPPT. Ogni voce ammette 26A, sopra il 15,33A pannello di lavoro, quindi non vi è alcun taglio corrente.

Pannelli a doppio vetro N

I moduli Tongwei TNC 2.0 incorporare 132 cellule medie di tipo N, , vetro da 2,0 mm su entrambi i lati e scatola di connessione IP68. Il tuo bifialità di 80 ± 5% approfitta della luce riflessa sul retro, e la garanzia lineare garantisce il 87,40% del potere a 30 anni. Consultare l'intera gamma di pannelli solari.

Batteria modulare per crescere per fasi

La Deye SE-G5.1 PRO-B mette a disposizione 5,12kwh nominale insieme a chimica LifePo4 senza cobalto, , BMS intelligente e formato di 19 ". Con un inverter capace di 220A, il sistema supporta l'aggiunta di moduli in parallelo, fino a 32 senza configurazione esterna e 64 in totale, come hai bisogno. Trova più opzioni nella nostra categoria batterie al litio.

Componenti inclusi

• 1 x Inverter Ibrido Deye SUN-10K-SG02LP1-UE-AM3 di 10.000W, , monofase.
• 18 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 1 batteria al litio Deye SE-G5.1 PRO-B di 5,12kwh, con i tuoi accessori della serie: cavo di collegamento a inverter 3U-Lpcable1500, , cavo parallelo 3U-Lbcable150, , cerca un rack da 19 ", , staffe di impilamento e staffe a muro con viti.

Su Tienda Solar troverai strutture per pannelli solari per la copertura o il pavimento e il resto del materiale elettrico per l'installazione.

Design kit elettrico

Configurazione consigliata: 3 corde di 6 pannelli

La cosa più equilibrata è di sfruttare tre mppt insieme a pannelli serie 6 in ognuno:

• Voltage di lavoro (VMP) per stringa: 246,6V, all'interno della gamma MPPT 150-425V.
• Tensione nel circuito aperto da String (STC:) 297V.
• Tensione di circuito aperto stimato a -10 ° C: alcuni 322V, calcolato con il coefficiente di VOC -0,24%/°C, con ampio margine di fronte al 500V massimo.
• Corrente per stringa: 15,33A, di fronte a 26A da mppt; L'ISC del pannello (16,18A) è lontano dal 44 BIS supportati.
• Rapporto DC / AC: 1,13 (11.340Wp per 10.000W nominali.)

Sarebbe anche possibile connettersi 2 corde di 9 pannelli, ma la tensione in circuito aperto a giorni freddi, di alcuni 483V, sarei molto vicino al limite di 500V dello inverter. La configurazione 3 x 6 offre più sicurezza e prendi i tre follower.

Produzione stimata

Insieme a 5 ore di picco solare di media e prestazione globale di 80%, il generatore di 11,34kwp produrrebbe un po ' 45kwh al giorno di media annua, come riferimento indicativo. La produzione reale dipenderà dalla posizione, dall'orientamento e dalle ombre; nel Blog Tienda Solar i nostri esperti spiegano passo dopo punto come stimarlo per il tuo caso.

Che cosa fornisce una sola batteria

Con un modulo SE-G5.1 PRO-B, il sistema ha 4.6kWH Utile e una corrente di caricamento e scarico limitato dalla batteria a 100A (50A), alcuni 5kw dallo stoccaggio. Di fronte al 45kwh giornali stimati, la batteria si tiene intorno a 10% di produzione, abbastanza per il consumo di base della notte. Se una buona parte del tuo consumo è concentrata nel pomeriggio, è consigliabile espandere 2 o 3 batterie, che sono collegati in parallelo con i cavi inclusi.

A chi è questo kit?

Case che superano 8KW della domanda

Case con diversi carichi simultanei di grandi dimensioni, come ad esempio aerotermia, , induzione e ricaricare per auto, chi ha bisogno di un inverter di 10kw senza saltare una squadra di 12kw.

Affari con il consumo principalmente diurno

Uffici, aziende o piccole navi che consumano soprattutto durante il tempo di sole sfruttare 11,34kwp direttamente, è la forma più economica di autoconsumo e utilizzare la batteria come supporto.

Installatori che cercano flessibilità

Tre mppt, margine di ingresso FV e capacità della batteria 220A permettono di adattarsi ed espandere facilmente il sistema. Per altri poteri, consultare tutto il nostro kit solari o la gamma di inverters solare.

Domande frequenti (FAQ)

1. Come sono collegati i 18 pannelli a inverter Deye di 10kw?

Su 3 corde di 6 pannelli, uno da mppt. Ogni corda funziona per alcuni 246,6V e non supera il 322V in circuito aperto a -10 ° C. È una configurazione con un ampio margine di sicurezza che, inoltre, consente di installare ciascuna stringa in un orientamento diverso.

2. Posso aggiungere più pannelli più tardi?

Sì, entro i limiti di inverter. Ammette Ingresso FV da 15.000W e 2 corde di mppt, di fronte al 11.340Wp del kit. Qualsiasi estensione deve essere calcolata rispettando la massima tensione di 500V e la corrente di 26A per ingresso.

3. È una batteria da 5,12 kWh?

Come punto di partenza, sì: contribuisce 4.6kWH Utile e alcuni 5kw di potenza di scarico. Per coprire il pomeriggio e la notte di una casa con a inverter di 10kw, ti consigliamo di espandere 2 o 3 batterie SE-G5.1 Pro-B.

4. Funziona durante un taglio leggero?

Sì. La inverter può funzionare isolato sentendo il consumo con pannelli e batteria e ammette twides di raddoppiare il loro potere nominale per 10 secondi. Con una sola batteria, l'autonomia notturna è limitata.

5. Puoi legalizzare per compensare le eccedenze?

La inverter include lo standard spagnolo UNE 217002 tra le sue certificazioni di connessione di rete. Un programma di installazione autorizzato deve elaborare la legalizzazione e il risarcimento delle eccedenze e verificare che la fornitura monofase ammette una squadra di 10kw.

6. Che garanzia ha i componenti?

La pannelli Tongwei loro hanno 12 anni di garanzia del prodotto e 30 anni di garanzia di energia lineare; la batteria SE-G5.1 Pro-B, con 10 anni; e il inverter Deye, con 5 o 10 anni a seconda del sito di installazione finale, in base alla politica di ciascun produttore.

7. Quanto spazio ho bisogno sul ponte?

Ogni pannello misura 2.382 x 1,134 mm e pesare 32,2kg, quindi i 18 moduli occupano alcuni 49m² senza contare le separazioni. Se hai già un'installazione con a inverter di networking, il Deye supporta accoppiamento AC per integrarlo.
