Kit solaire hybride Deye 12kw Monophasé avec 24 panneaux Tongwei 630w et 2 batteries 5,12KW

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 15,12kwp (24 x 630W)
• Puissance de sortie nominale AC: 12.000W
• Capacité de stockage: 10,24 kWh Nomales / 9,2kWh utile (2 x 5,12KWh)
• Courant maximum de la banque de batteries: 200A (l' onduleur supports 250A)
• Configuration des chaînes: 3 cordes de panneau (un par mppt)
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-12K-SG02LP1-UE-AM3

• Puissance AC Nominale (entrée / sortie:) 12.000W
• Puissance apparente maximale: 13.200VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 18.000W
• Accès maximum FV Puissance: 24.000W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 3/2 + 2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A + 26A
• Courant maximum du court-circuit: 44A + 44A + 44A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 250A
• Courant alternatif nominal et maximum (entrée / sortie:) 54.6A / 52.2A
• Étape de réseau continu maximum (réseau une consommation:) 60A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Protection contre l'arc électrique (AFCI:) optionnel
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 45DB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 420 x 670 x 233 mm
• Poids: 35,6kg
• Règlement sur le réseau: UNE 217002, VDE-AR-N 4105, VDE 0126, CEI 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye SE-G5.1 PRO-B (2 unités, données par module)

• Chimie: LIFEPO4 (ferrophosphate de lithium), sans cobalt
• Capacité: 100Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 43,2-57,6V
• Énergie nominale: 5,12kwh
• Énergie utile: 4,6kwh (90% DOD, 0,5C à 25 ° C)
• Courant recommandé de chargement / de décharge: 50A
• Courant de charge / décharge maximale: 100A
• Courant Pico (2 min, 25 ° C:) 150A
• Profondeur de téléchargement recommandé: 90%
• Durée de vie: plus de 6 000 cycles (25 ° C, 0.5C, 90% DOD, 70% EOL)
• Énergie accumulée: 16Mwh 70% eOL
• L'évolutivité: jusqu'à 64 unités en parallèle (327kwh), 32 sans configuration externe
• Communication: PEUT 2.0, RS485
• Température de charge: de 0 à 55 ° C (de -20 à 55 ° C avec chauffage en option)
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur, plancher ou rack 19 "
• Dimensions: 440 x 133 x 540 mm
• Poids: 45kg
• Certifications: UN38.3, CEI 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 années (sous réserve des conditions du fabricant)

Avantages du kit solaire Deye 12kw avec 2 piles de 5,12KWh et 24 panneaux Tongwei

Double storage and battery power

Devant la version avec un seul module deux batteries SE-G5.1 PRO-B dupliquer l'énergie disponible 4,6kwh à 9,2 kWh utile, et augmentez le courant maximum de la banque à 200A. À la tension nominale, c'est pourquoi 10kw ce stockage peut livrer en pics, devant le 5kw d'une seule batterie. Pour un onduleur de 12kw, la différence est notée dès que le soleil est placé: la maison ou l'entreprise peut maintenir des charges comme la climatisation, le cuisine électrique ou le éclairage sans recourir à la fois au réseau.

Une onduleur monophasé grande capacité

Les SUN-12K-SG02LP1-UE-AM3 combine 12 000W nominaux, , 13.200Va apparent et double pics de sa puissance pendant 10 secondes en mode isolé. Votre 60a étape réseau et son flux de batterie de 250A placez-le comme le modèle le plus de puissance de la série SG02LP1, dans la gamme de onduleurs hybride monophasés de Deye. Permettre de programmer 6 emplacements, télécharger d'un générateur diesel, intégrez une installation existante à travers couplage AC et travailler en parallèle avec jusqu'à 16 équipes.

Trois MPPT pour les couvertures avec plusieurs orientations

Avec 3 adeptes de MPPT indépendantes, le 24 panneaux ils sont regroupés en trois chaînes de 8 qui peuvent être installés dans différentes jupes, par exemple, au sud et à l'ouest, sans pénaliser les autres. Chaque entrée admet 26A, au-dessus de la 15,33A panneau de travail, il n'y a donc pas de coupure de courant.

Modules Tongwei avec double verre et bifialité

Les 24 panneaux TNC 2.0 utilisé 132 cellules n-types moyennes et verre 2.0 mm des deux côtés, avec un coefficient de température de -0,28%/°C et bifialité de 80 ± 5%. Tongwei garantit le 87,40% du pouvoir à 30 ans. Découvrez d'autres modèles de notre catégorie panneaux solaires et d'autres capacités dans batteries de lithium.

Qu'est-ce qu'il comprend

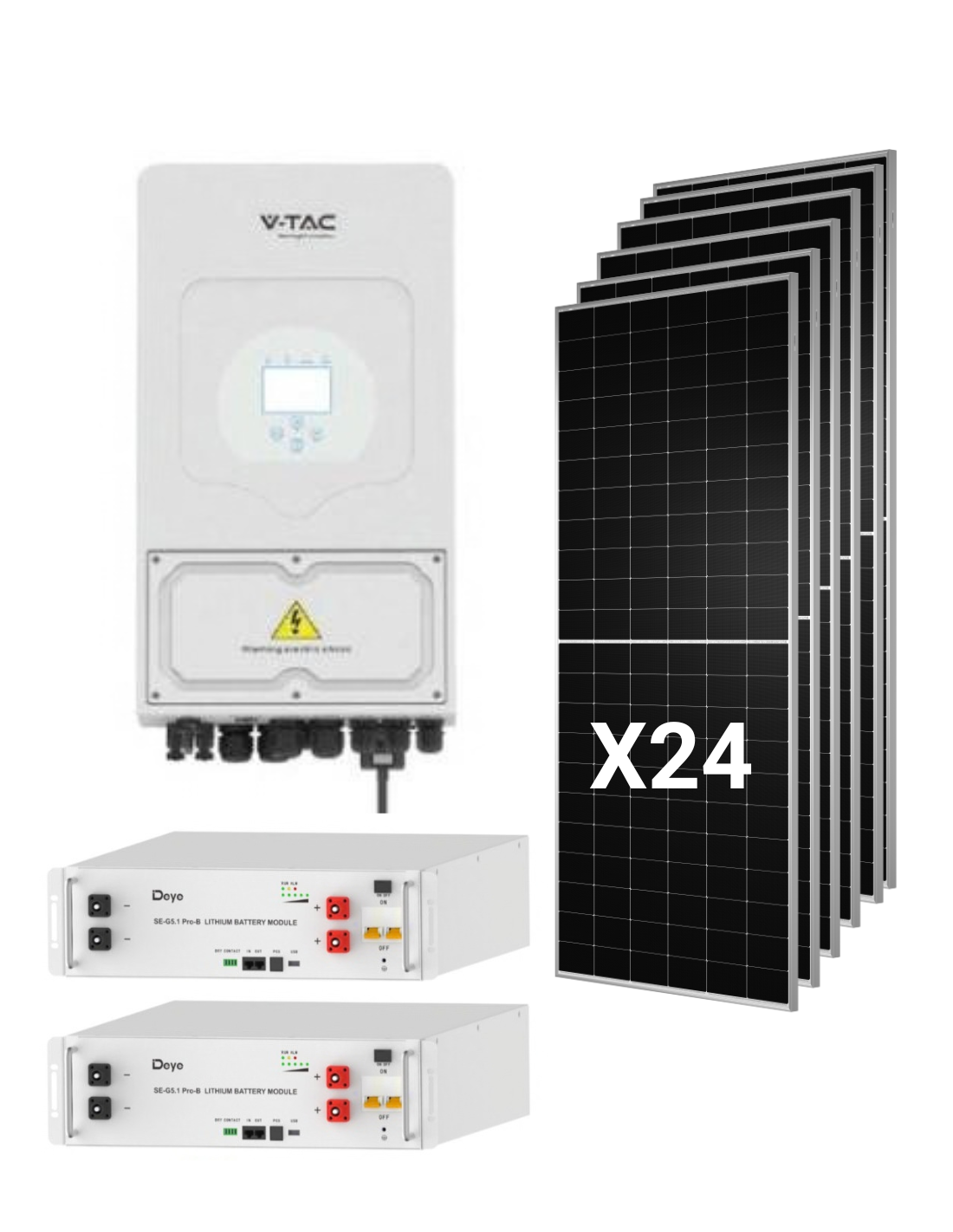

• 1 x Onduleurs Hybrides Deye SUN-12K-SG02LP1-UE-AM3 de 12.000W, , monophasé.
• 24 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W, Bifacial de type n.
• 2 x batterie au lithium Deye SE-G5.1 PRO-B de 5,12kwh (10,24kwh au total). Chaque batterie comprend câble de connexion à onduleur 3U-Lpcable1500, , câble parallèle 3U-Lbcable150, , cherche 19 "rack, , supports d'empilement et supports muraux avec vis.

Sur Tienda Solar vous pouvez compléter la commande avec structures pour panneaux solaires pour la couverture ou le sol et avec le reste du matériau électrique.

Technical design data

Distribution des 24 panneaux

Chaque MPPT reçoit une chaîne de 8 modules en série. La tension du travail de chaque chaîne est 328,8V, centré sur la fenêtre MPPT 150-425V; en circuit ouvert atteint 396V en STC et certains 429V avec -10 ° C, calculé avec le coefficient de COV -0,24%/°C, en dessous de la 500V maximum. Les 15.120Wp les totaux sont à l'intérieur de la entrée de 18 000W FV, avec un ratio CC / AC de 1,26, et le panneau ISC (16,18A) c'est loin de la 44A par entrée.

Banc de piles en parallèle

Tous les deux SE-G5.1 PRO-B ils se rejoignent avec le câble 3U-Lbcable150 et l'ensemble se connecte à onduleur avec le 3U-Lpcable1500, communiquer par Peut ou rs485. La banque admet 200A chargement et déchargement maximal, sous la 250A du onduleur, et 100A comme un courant recommandé (2 x 50a), qui est la référence pour une utilisation continue. Vous pouvez pile sur le sol, , mur ou conduit rack de 19 "; chaque module pèse 45kg et étant IP20, vous devez être installé dans un intérieur.

Production et stockage estimés

Avec 5 heures de pic solaire et une performance globale de 80%, le champ de 15,12kwp produirait certains 60kWh quotidien de la moyenne annuelle, comme référence indicative. Les 9,2 kWh utile ils vous permettent d'économiser autour d'un 15% de cette production et couvre certains 9 heures de consommation nocturne avec une moyenne de 1kw. Le reste de l'énergie profite directement de la journée ou est versé dans le réseau. Dans le Blog Tienda Solar nos experts expliquent comment ajuster la production et le stockage à votre profil de consommation.

Pour qui est ce kit?

Entreprise avec le calendrier de la journée et une consommation de nuit

Magasins, bureaux ou ateliers profitent de 15kwp pendant la journée et utilisez le 9,2kwh batterie pour les caméras de réfrigération, l'éclairage ou l'équipement qui restent éclairés des heures.

Grandes maisons avec une boute-air ou une voiture électrique

Une génération de cette taille et deux piles permettent de couvrir la plupart des consommations de jour et d'une partie importante de la soirée, la marge pour continuer à se développer.

Installateurs avec des projets de grande puissance dans monophasé

Onduleur, champ FV et stockage déjà de taille réduisent le temps de calcul. Pour d'autres combinaisons, consultez tous nos kits solaires ou la gamme de onduleurs solaire.

Foire aux questions (FAQ)

1. Qu'est-ce que la deuxième batterie contribue à un kit de 12 kW?

Double énergie utile 4,6kwh à 9,2kwh, et le courant maximum de la banque 100A à 200A. Qui permet à la batterie de contenir beaucoup plus de charges plus grandes sans soleil, bien que pour une utilisation continue, la référence est le courant recommandé de 2 x 50a, certains 5kw.

2. Puis-je continuer à développer les piles?

Oui. Les SE-G5.1 PRO-B supports jusqu'à 32 unités en parallèle sans configuration externe et 64 au total (327KWh). Avec 60kWh quotidien de la production estimée, développer à 4 batteries ou plus cela permet de stocker une partie de l'énergie beaucoup plus grande.

3. Comment les panneaux se connectent-ils à onduleur?

Sur 3 cordes de panneau, un par mppt. Chaque chaîne fonctionne pour certains 328,8V et il ne dépasse pas la 429V en circuit ouvert à -10 ° C, être indépendant MPPT, chaque chaîne peut aller dans une orientation différente.

4. Le système fonctionne-t-il en cas de panne d'électricité?

Oui. Les onduleur peut travailler sur isolé avec l'énergie des panneaux et des batteries, et il admet tiances de double puissance nominale pendant 10 secondes. L'autonomie dépendra de la consommation et de la charge de la Banque des piles.

5. Puis-je le légaliser pour compenser les excédents?

Les onduleur comprend la certification espagnole UNE 217002 parmi ses règles de connexion réseau. Un installateur agréé doit traiter la légalisation et la compensation des excédents et vérifiez que votre approvisionnement monophasé admet le pouvoir d'une équipe de 12kw.

6. Quelles garanties les composants offrent-elles?

Panneaux Tongwei: 12 ans de produit et 30 ans de puissance linéaire. . Piles Deye SE-G5.1 PRO-B: 10 années. . Onduleur Deye: 5 ou 10 ans, en fonction du site d'installation final. Les conditions de chaque fabricant s'appliquent.

7. Quelle surface ai-je besoin pour les 24 panneaux?

Chaque membre du comité mesure 2.382 x 1.134 mm et peser 32,2kg. L'ensemble occupe certains 65m² sans compter les séparations, et les modules soutiennent 5 400 Pa de chargement frontal et 2 400 Pa retour.
