Kit Solar Híbrido Deye 10kw Monofásico com 18 Paineis Tongwei 630W e bateria Deye 16kwh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 11,34kwp (18 x 630W)
• Potência de saída nominal AC: 10.000W
• Storage capacity: 16kWh NOMALES / 14,4kWH útil
• Carregamento atual / sistema download: 160A (limite de bateria; o inversor suporta 220A)
• Configuração das cordas: 3 cordas de 6 paineis (um por mppt)
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-10K-SG02LP1-UE-AM3

• Potência Nominal CA (entrada / saída:) 10.000W
• Potência aparente máxima: 11.000VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 15.000W
• Potência máxima do FV de acesso: 20.000W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 3/2 + 2 + 2
• Corrente máxima de operação FV: 26A + 26A + 26A
• Corrente máxima de curto-circuito: 44A + 44A + 44A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 220A
• Corrente CA nominal e máxima (entrada / saída:) 45.5A / 43,5A
• Passo máximo de rede contínua (rede um consumo:) 60A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Proteção contra arco elétrico (AFCI:) opcional
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 45dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regulamentos de Rede: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye RW-F16

• Química: LIFPO4 (Ferrofosfato de Lítio)
• Capacidade: 314Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 44,8-57,6V
• Energia nominal: 16kwh
• Energia útil: 14,4kwh (90% Dod)
• Carga / descarga contínua máxima: 160A / 160A
• Carga / descarga atual: 300A / 300A (10 s)
• Profundidade de descarga: 90%
• Tempo de vida: 6.000 ciclos ou mais (25 ° C, 0,5C / 0,5C, 90% dod, 70% EOL)
• Escalabilidade: até 32 unidades em paralelo (512kWh)
• Comunicação: PODE 2.0, RS485
• Proteção integrada: Smart BMS disjuntor e BMS
• Temperatura de carregamento: de 0 a 55 ° C
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede ou chão
• Dimensões: 480 x 830 x 235 mm (sem suporte ou base)
• Peso: 122kg
• Certificações: UN38.3, MSDS
• Garantia: 5 anos

Benefícios do kit solar Deye 10kw com bateria 16kwh rw-F16 e 18 Paineis Tongwei

Quase um terço da produção disponível à noite

A 14.4kWh útil do RW-F16 equivalente a quase um em terceiro lugar da produção diária estimada do campo de 11,34kwp. Essa proporção permite que a maior parte do consumo de noite e noite seja coberta com energia solar armazenada e não com energia comprada da rede. É a configuração com a maior autonomia de nossos kits Deye de 10kw. Compare as capacidades na seção de baterias de lítio.

Integração Deye sem intermediários

Inversor e bateria se comunicar por POSSO nativamente: o SUN-10K-SG02LP1-UE-AM3 leia o BMS do RW-F16, gerencie sua carga de acordo com seus parâmetros e exiba seu status na mesma plataforma de monitoramento. Um único fabricante para as duas equipes facilita a inicialização e o gerenciamento de qualquer incidente.

Potência sustentada e picos cobertos

Com 160A Contínuo, alguns 8,2kw, a bateria segura a maior parte do poder de inversor do 10kw, e sua 300a picos por 10 segundos capa começa compressores, , bombas de calor ou motores. A inversor, da série SG02LP1 inversores híbrido monofásicos do Deye, soma passo da rede 60A, , 6 slots de tempo programáveis, entrada para gerador diesel e paralelo até 16 equipes.

Geração tongwei em três mppt

A 18 paineis TNC 2.0 eles são distribuídos em três cordas de 6 módulos, um pelo MPPT, que permite cobrir várias orientações de telhados sem perdas entre as cordas. Com 132 células-tipo n médias, , copo duplo de 2,0 mm, , coeficiente de temperatura de -0,28%/°C e bifialidade de 80 ± 5%, eles são módulos projetados para durar. Verifique a gama completa de paineis solar.

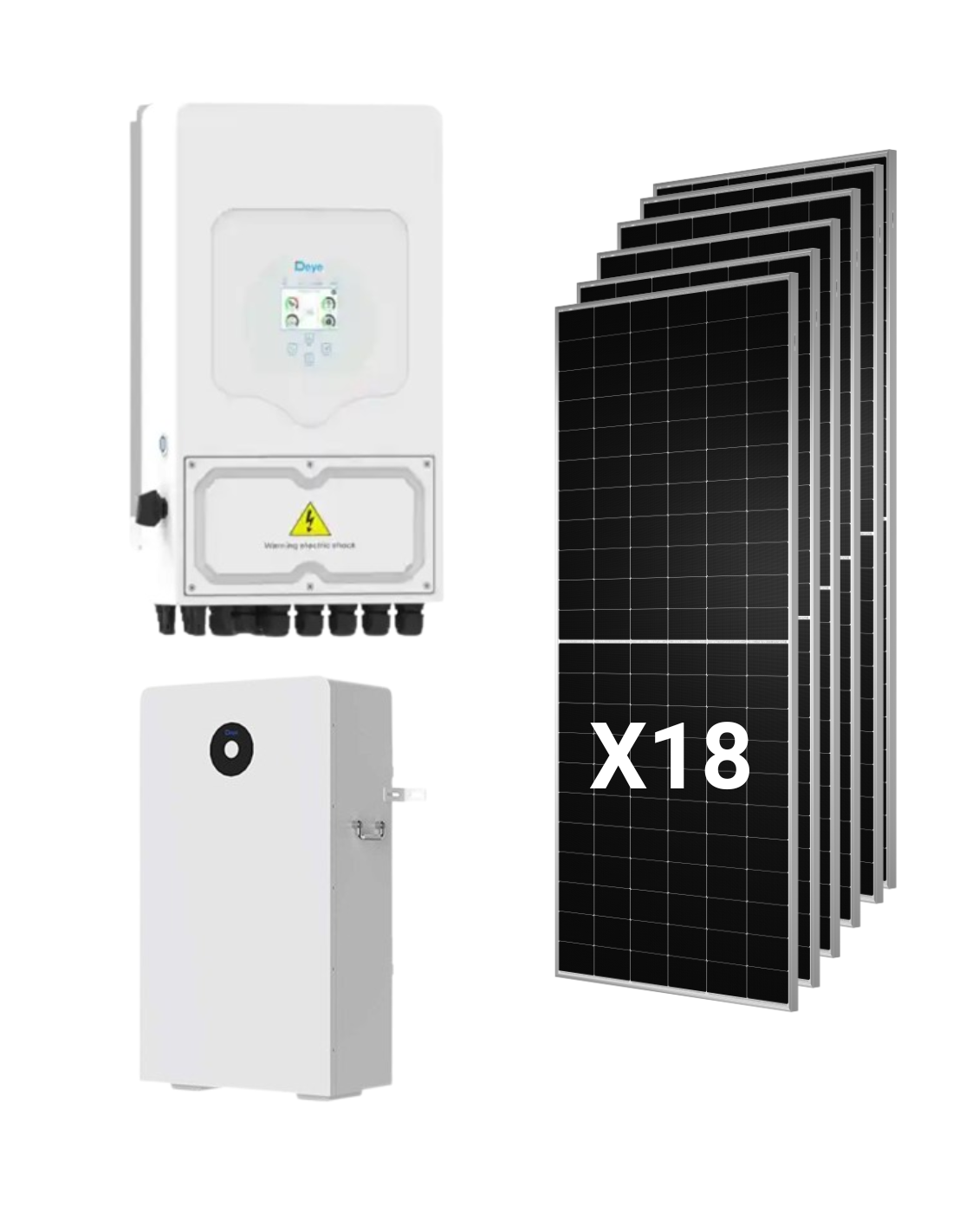

O kit inclui

• 1 x Inversor Híbrido Deye SUN-10K-SG02LP1-UE-AM3 do 10.000W, , monofásico.
• 18 x painel solar Tongwei TNC 2.0 TWMNH-66HD630 do 630W, N-tipo bifacial.
• 1 x bateria de lítio Deye RW-F16 do 16kwh e 314Ah, com interruptor automático integrado.

Instalação completa em Tienda Solar com estruturas para paineis solar para cobertura ou chão e com todo o material elétrico.

Dados de engenharia

Cordas: 3 x 6 paineis

Cada MPPT recebe 6 paineis em série, quem trabalha 246,6V, dentro da janela do MPPT 150-425V. Em circuito aberto, cada cadeia atinge 297V em stc e alguns 322V a -10 ° C, calculado com o coeficiente de COV -0,24%/°C, longe do 500V máxima. A corrente de 15,33A por string está abaixo do 26A de cada entrada, e o 11.340Wp do campo eles estão dentro do entrada FV de 15.000W, com uma proporção de DC / CA de 1,13.

Bateria RW-F16 com inversor SUN-10K

A bateria opera entre 44,8 e 57,6V, dentro da janela de 40-60V do inversor. Neste kit, o limite atual coloca a bateria, com 160A Contínuo, na frente do 220A admitem inversor. A comunicação é feita por PODE 2.0 ou RS485.

Autonomia de produção e referência

Com 5 horas de pico solar e um desempenho global de 80%, o campo de 11,34kwp produziria alguns 45kWh por dia de média anual. A 14.4kWh útil da bateria daria por algum 14 horas com um consumo de noite média de 1kw. Esses números são orientações; no Blog Tienda Solar você encontrará guias de nossos especialistas para calculá-los com seus dados domésticos.

Montagem do RW-F16

Está instalado na parede ou no solo, em interior para sua proteção IP20. Medidas 480 x 830 x 235 mm sem apoio ou base e peso 122kg, por isso é conveniente verificar a resistência da parede ou solo e realizar a manobra entre pelo menos duas pessoas.

Quem é esse kit para?

Casas com muita demanda da noite

Casas com aerotermia, , indução, , ar condicionado ou recarga nocturna do carro elétrico, onde grande parte do consumo chega quando não há sol.

Quem quer reduzir a fatura para o máximo

Com quase um terço da produção armazenada e uma bateria capaz de mover a maior parte do poder do inversor, o kit minimiza a energia comprada da rede.

Instaladores de soluções Deye

Inversor e a bateria do mesmo fabricante simplifica a configuração, monitoramento e pós-venda. Para outras combinações, consulte todos os nossos kits solares ou a faixa de inversores solar.

Perguntas frequentes (FAQ)

1. Por que escolher o RW-F16 versus duas baterias SE-G5.1 Pro-B?

A RW-F16 oferece energia mais útil (14,4kwh versus 9,2kwh) em uma única equipe e com uma única conexão. Os dois PRO-B SE-G5.1 admite mais corrente máxima como um todo200A versus 160Ae tem 10 anos de garantia na frente do 5 anos do RW-F16, além de pesar menos por módulo.

2. A bateria pode alimentar o 10kw do inversor?

Quase. Entrega 160A Contínuo, alguns 8,2kw na tensão nominal, e 300a picos por 10 segundos. Para a maioria das casas, é suficiente; O consumo que excede esse poder fora do sol são cobertos da rede.

3. Pode a capacidade ser estendida?

Sim. A RW-F16 suporta até 32 unidades em paralelo, com um máximo de 512kwh. Com duas unidades, a corrente disponível excederia o 220A que gerencia o inversor.

4. Como o 18 se conecta paineis?

Em 3 cordas de 6 paineis, um pelo MPPT. Cada string funciona para alguns 246,6V e não excede o 322V no circuito aberto a -10 ° C.

5. Funciona para um apagão?

Sim. A inversor operar isolado com a energia do paineis e a bateria e admite twes de dobrar seu poder nominal por 10 segundos. Com 14.4kWh útil, a autonomia é larga, embora sempre dependa do consumo.

6. É legalizável compensar os superávits?

A inversor inclui o padrão espanhol UNE 217002 entre suas certificações. Um instalador autorizado deve processar a legalização e compensação e verificar que o fornecimento monofásico admite uma equipe de 10kw.

7. Quais garantias os componentes têm?

A paineis Tongwei ter 12 anos de garantia de produtos e 30 anos de poder linear; a bateria RW-F16, , 5 anos; e o inversor Deye, , 5 ou 10 anos de acordo com o local de instalação final. O 18 paineis ocupam 49m² de cobertura sem contar separações.
