Kit solare ibrido Deye 10kw Monofase Con 18 pannelli Tongwei 630W e batteria Deye 16kwh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 11,34kwp (18 x 630w)
• Potenza nominale dell'output AC: 10.000W
• Storage capacity: 16kWh Nomales / 14,4kWH Utile
• Download di corrente / sistema di ricarica: 160A (limite della batteria; il inverter supporta 220A)
• Configurazione delle stringhe: 3 corde di 6 pannelli (uno da mppt)
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-10K-SG02LP1-UE-AM3

• Potenza nominale CA (ingresso / uscita:) 10.000W
• Massima potenza apparente: 11.000VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 15.000W
• Accesso massimo di energia FV: 20.000W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 3/2 + 2 + 2
• Funzionamento FV massimo corrente: 26A + 26A + 26A
• Corrente massima del cortocircuito: 44A + 44A + 44A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 220A
• Corrente nominale e massima AC (ingresso / uscita:) 45.5A / 43,5 A
• Fase di rete massima continua (Rete un consumo:) 60A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Protezione contro arco elettrico (AFCI:) opzionale
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 45 dB
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regolamenti di rete: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye RW-F16

• Chimica: LifePo4 (ferrofosfato di litio)
• Capacità: 314Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 44,8-57,6V
• Energia nominale: 16kwh
• Energia utile: 14,4kwh (DOD del 90%)
• Caricamento / scarico massimo continuo: 160A / 160A
• Caricamento attuale / scarico: 300A / 300A (10 s)
• Profondità di scarica: 90%
• Durata: 6.000 cicli o più (25 ° C, 0.5C / 0,5C, 90% DoD, 70% EOL)
• Scalabilità: fino a 32 unità in parallelo (512kWh)
• Comunicazione: PUÒ 2.0, RS485
• Protezione integrata: Interruttore e BMS Smart BMS e BMS
• Temperatura di ricarica: da 0 a 55 ° C
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro o pavimento
• Dimensioni: 480 x 830 x 235 mm (senza supporto o base)
• Peso: 122kg
• Certificazioni: UN38.3, MSDS
• Garanzia: 5 anni

Vantaggi del kit solare Deye 10kw con batteria da 16kWh RW-F16 e 18 pannelli Tongwei

Quasi un terzo della produzione disponibile di notte

La 14.4kWH Utile dello RW-F16 equivalente a quasi a terzo della produzione quotidiana stimata del campo di 11,34kwp. Questa proporzione consente la maggior parte della serata e il consumo notturno di essere coperto con energia solare conservata e non con energia acquistata dalla rete. È la configurazione con la più autonomia dei nostri kit Deye di 10kw. Confronta funzionalità nella sezione di batterie al litio.

Integrazione Deye senza intermediari

Inverter e la batteria comunica da PUÒ nativamente: il SUN-10K-SG02LP1-UE-AM3 leggi il BMS dello RW-F16, gestisci il carico in base ai parametri e visualizza lo stato sulla stessa piattaforma di monitoraggio. Un singolo produttore per le due squadre facilita l'avviamento e la gestione di qualsiasi incidente.

Potere sostenuto e cime coperte

Insieme a 160A continuo, alcuni 8,2kw, la batteria tiene la maggior parte della potenza di inverter di 10kw, e il suo 300a picchi per 10 secondi la copertura inizia compressori, , pompe di calore o motori. La inverter, dalla serie SG02LP1 inverters ibrido monofase di Deye, somma step di rete 60A, , 6 slot orari programmabili, ingresso a generatore diesel e parallelo fino a 16 squadre.

Generazione Tongwei in tre mppt

La 18 pannelli TNC 2.0 sono distribuiti in tre corde di 6 moduli, uno da mppt, che consente di coprire diversi orientamenti del tetto senza perdite tra le stringhe. Insieme a 132 cellule medie di tipo N, , doppio vetro da 2,0 mm, , coefficiente di temperatura del -0.28%/°C e bifialità di 80 ± 5%, sono moduli progettati per durare. Controlla la gamma completa di pannelli solari.

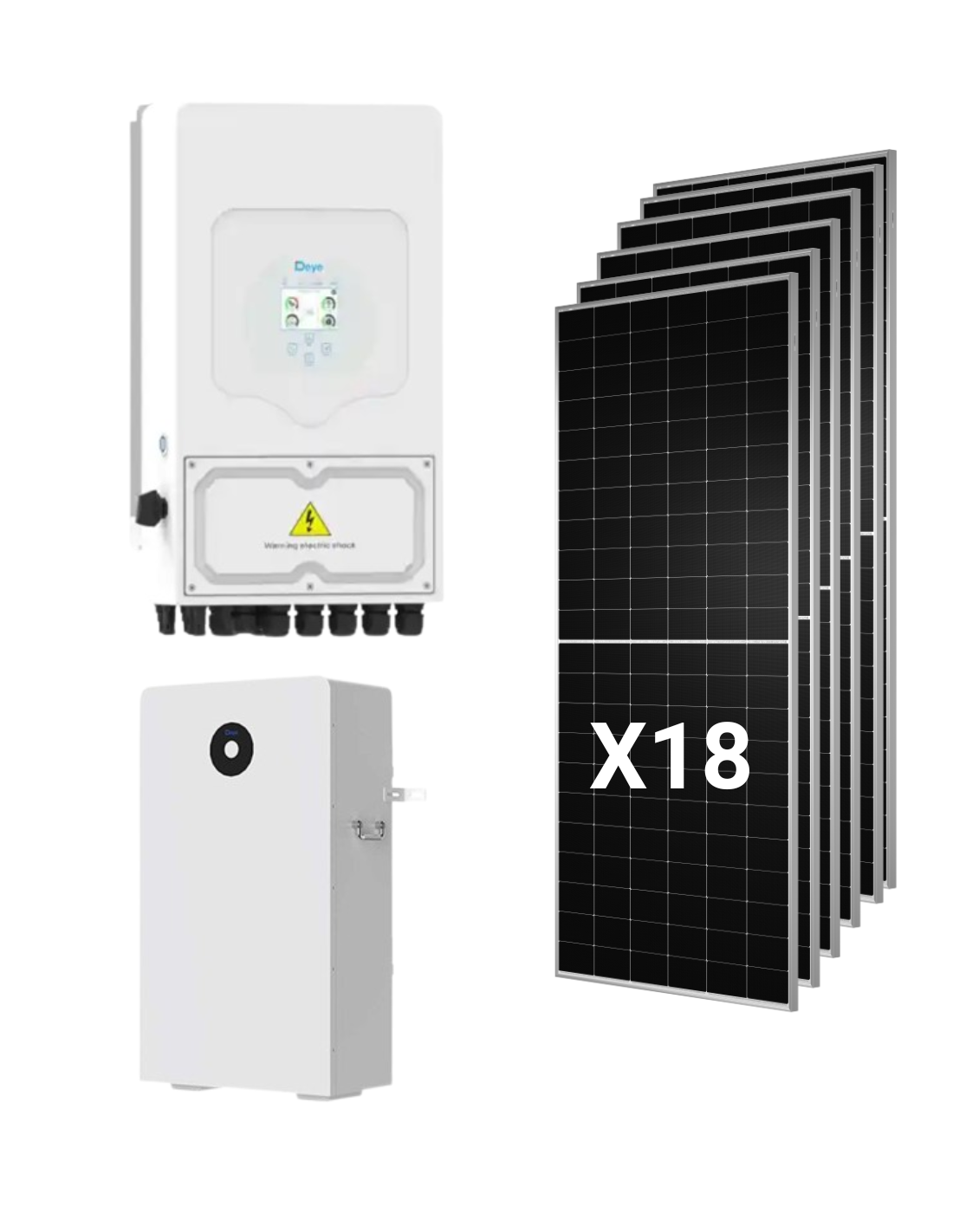

Il kit include

• 1 x Inverter Ibrido Deye SUN-10K-SG02LP1-UE-AM3 di 10.000W, , monofase.
• 18 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 1 batteria al litio Deye RW-F16 di 16kwh e 314Ah, con interruttore automatico integrato.

Installazione completa in Tienda Solar insieme a strutture per pannelli solari per copertura o pavimento e con tutto il materiale elettrico.

Dati di ingegneria

Stringhe: 3 x 6 pannelli

Ogni mpt riceve pannelli serie 6, chi lavora 246,6V, all'interno della finestra MPPT 150-425V. In circuito aperto, ogni stringa raggiunge 297V in STC e alcuni 322V a -10 ° C, calcolato con il coefficiente di VOC -0,24%/°C, lontano dal 500V massimo. La corrente di 15,33A dalla stringa è sotto il 26A di ogni ingresso e il 11.340Wp dal campo sono dentro il entrata FV da 15.000W, con un rapporto DC / AC di 1,13.

Batteria RW-F16 con inverter SUN-10K

La batteria funziona tra 44,8 e 57,6 V, all'interno della finestra di 40-60V dello inverter. In questo kit il limite di corrente mette la batteria, con 160A continuo, di fronte al 220A ammettere inverter. La comunicazione è fatta da PUÒ 2.0 o RS485.

Autonomia di produzione e di riferimento

Insieme a 5 ore di picco solare e una performance globale di 80%, il campo di 11,34kwp produrrebbe un po ' 45kwh al giorno della media annua. La 14.4kWH Utile della batteria darebbe per alcuni 14 ore con un consumo notturno meschino di 1kw. Queste cifre sono indicazioni; nel Blog Tienda Solar troverai guide dai nostri esperti per calcolarli con i tuoi dati di casa.

Assemblaggio del RW-F16

È installato muro o in terra, in interni per la loro protezione IP20. Le misure 480 x 830 x 235 mm senza supporto o base e peso 122kg, quindi è conveniente controllare la resistenza del muro o del suolo ed eseguire la manovra tra almeno due persone.

A chi è questo kit?

Case con molta domanda serale

Case con aerotermia, , induzione, , aria condizionata o ricarica notturna per auto elettrica, dove arriva gran parte del consumo quando non c'è sole.

Chi vuole ridurre la fattura al massimo

Con quasi un terzo della produzione memorizzata e una batteria in grado di spostare la maggior parte della potenza del inverter, il kit riduce al minimo l'energia acquistata dalla rete.

Soluzioni Installer Deye

Inverter e la batteria dello stesso produttore semplifica la configurazione, il monitoraggio e il post-vendita. Per altre combinazioni, consultare tutto il nostro kit solari o la gamma di inverters solare.

Domande frequenti (FAQ)

1. Perché scegliere le due batterie RW-F16 contro due batterie SE-G5.1 Pro-B?

La RW-F16 offre energia più utile (14,4kwh contro 9,2kwh) in una singola squadra e con una singola connessione. I due SE-G5.1 PRO-B ammette più corrente massima nel suo complesso (200A contro 160Ae avere 10 anni di garanzia di fronte al 5 anni del RW-F16, oltre a pesare meno per modulo.

2. La batteria può alimentare il 10KW del inverter?

Quasi. Consegna 160A continuo, alcuni 8,2kw a tensione nominale e 300a picchi per 10 secondi. Per la maggior parte delle case è sufficiente; Il consumo che supera quella potenza fuori dal sole è coperta dalla rete.

3. La capacità può essere estesa?

Sì. La RW-F16 supporta fino a 32 unità in parallelo, con un massimo di 512kwh. Con due unità, la corrente disponibile supererebbe il 220A che gestisce il inverter.

4. Come sono collegati i 18 pannelli?

Su 3 corde di 6 pannelli, uno da mppt. Ogni corda funziona per alcuni 246,6V e non supera il 322V in circuito aperto a -10 ° C.

5. Lavora per un blackout?

Sì. La inverter operano isolato con l'energia dei pannelli e della batteria, e ammette twides di raddoppiare il loro potere nominale per 10 secondi. Insieme a 14.4kWH Utile, l'autonomia è ampia, anche se dipenderà sempre dal consumo.

6. È legalizzabile compensare le eccedenze?

La inverter include lo standard spagnolo UNE 217002 tra le sue certificazioni. Un programma di installazione autorizzato deve elaborare la legalizzazione e il risarcimento e verificare che la fornitura monofase ammette una squadra di 10kw.

7. Quali garanzie hanno i componenti?

La pannelli Tongwei ho 12 anni di garanzia del prodotto e 30 anni di energia lineare; la batteria RW-F16, , 5 anni; e il inverter Deye, , 5 o 10 anni in base al sito di installazione finale. I 18 pannelli occupano alcuni 49m² di copertura senza contare le separazioni.
