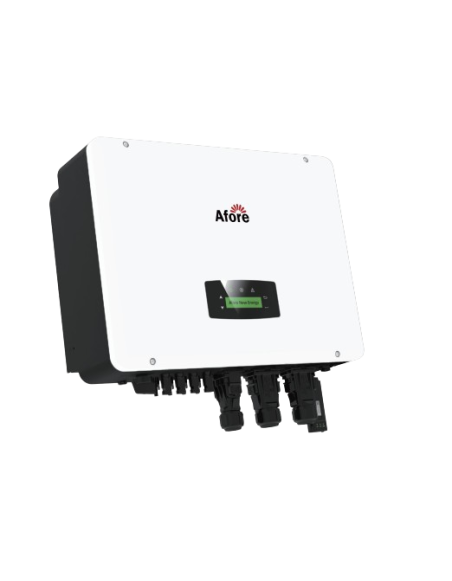

Onduleurs Hybrides Triphasé avant 30kw Af30K-th

Avantages Onduleurs Hybrides Fore af30k-th

Les Af30k-th il est placé en tant que solution robuste pour des projets d'auto-consommation de grande puissance triphasée, qu'il s'agisse de maisons monocarentales élevées, de communautés d'énergie ou de petites installations commerciales et industrielles. Devant d'autres onduleurs hybride du marché, ce modèle de sinistre se distingue de son flexibilité multi-batteries, admettant le lithium, les technologies de plomb-acide et la batterie la plus nouvelle chlorure de sodium métallique, qui permet d'adapter le système au budget et aux besoins spécifiques de chaque projet sans dépendre d'un seul fabricant batteries de lithium.

Votre efficacité européenne de 98,10% et efficacité maximale de 98,50% réduire les pertes de conversion DC / BC, la traduction d'une plus grande utilisation de l'énergie générée par panneaux solaires tout au long de la vie utile de l'installation. À cela ajoute un topologie sans transformateur (sans transformateur) cela éclaircit le poids de l'équipement (36 kg) et améliore la performance globale par rapport aux conceptions avec transformateur.

En termes de protection électrique, l'AF30K-TH intègre une protection contre la polarité inverse, une surintensité, une surtension, une île anti-île, une surveillance de la défaillance des fuites et de la défaillance au sol, tout en un logement avec degré de protection IP65, Convient à l'installation en extérieur sans avoir besoin de cabinets supplémentaires.

Optimisation d'auto-consommation et rasage maximal

L'une des forces de cette série est sa capacité à gestion intelligente des taux de temps, permettant de programmer la charge de la batterie et le déchargement en fonction du prix du prix de l'électricité. Dans les installations où la puissance contractée est un facteur limitant, l'équipement permet d'appliquer des stratégies de rasage maximal, réduire les pics de la demande facturés à la société électrique grâce à la contribution ponctuelle de l'énergie stockée, complétant ainsi les économies déjà obtenues avec le propre consommation photovoltaïque.

Une fonction UPS et dossier contre les coupes d'approvisionnement

Merci à son temps de commutation inférieur à 10 ms, Af30K-Th agit comme un réel SAI (UPS) Pour les charges critiques de l'installation, évitant les coupes perceptibles dans les équipements sensibles. En mode de sauvegarde, il supporte un surcharge maximale jusqu'à 150% sur sa puissance nominale, ce qui facilite la chargement des démarrages avec des pics de consommation élevés, tels que des moteurs ou des compresseurs, sans la nécessité de surdire l'équipement.

Caractéristiques techniques détaillées

Entrée photovoltaïque (entrée PV)

• Puissance maximale d'entrée CC: 45 kW
• Tension maximale FV: 1000 V
• Tension d'entrée nominale CC: 620 V
• Plage de tension d'entrée CC: 150-1000 V
• Gamme de tension MPPT: 150-850 V
• Complete MPPT Gamme: 500-850 V
• Tension de départ: 160 V
• Entrée maximale CC: 40a x 2
• Maximum short circuit current: 60a x 2
• N ° MPPT / Strings Abonneurs: 2/4

Port de batterie

• Tension de batterie nominale: 550 V
• Gamme de tension de la batterie: 150-800 V
• Courant de chargement / déchargement maximal: 60 a
• Puissance maximale de chargement / déchargement: 30 kW
• Courbe de cargaison: 3 étapes
• Type de batterie compatible: Lithium (Li-ion) / au plomb-acide chlorure de sodium / métallique

CA rouge (grille AC)

• Puissance nominale Sortie: 30 kW
• Entrée maximale d'alimentation / sortie: 45/33 KVA
• Courant de sortie maximum CA: 48 un
• Tension nominale CA: 230/400 V
• Fréquence nominale: 50/60 Hz
• Facteur de puissance: 1 (réglable -0,8 à 0,8)
• THD du courant:

Sortie de charge (mode de sauvegarde / sauvegarde)

• Puissance de sortie nominale: 30 000 VA
• Tension de sortie nominale: 230/400 V
• Fréquence de sortie nominale: 50/60 Hz
• Courant de sortie nominal: 43.5 A
• Power Pico Deal: 33 000 vont pour 60 s
• THDV (avec charge linéaire):
• Temps de commutation:

Efficacité:

• Efficacité européenne: 98,10%
• Efficacité maximale: 98,50%
• Efficacité de la charge / Décharge de la batterie: 98,00%

Protections

• Protection contre polarité inversée
• Protection contre surintensité / surtension
• Protection anti-Island
• Protection contre court-circuit
• Détection de fuites
• Earth Fault Monitoring
• Surveillance du réseau
• Degré de protection du logement: IP65
• Protection contre les surtensions CA / CC: Type II

Données générales

• Dimensions (un X à X FO): 558 x 535 x 260 mm
• Poids: 36 kg
• Topologie: Pas de transformateur (transformateur)
• Réfrigération: Ventilateur
• Humidité relative: 0-100%
• Gamme de température de fonctionnement: -25 à 60 ° C
• Altitude opérationnelle:
• Émission de bruit:
• Consommation en veille:
• Écran et communication: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G
• Certifications: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Foire aux questions (FAQ)

1. Quels types de batteries sont compatibles avec le sin30k-th? Il est compatible avec piles au lithium (Li-ion), , au plomb et chlorure de sodium métallique, dans une plage de tension de 150 à 800V, qui offre une grande flexibilité lors du choix du système de stockage d'installation. Vous pouvez vérifier la gamme complète disponible dans notre section de batteries de lithium.

2. Combien de puissance photovoltaïque puis-je me connecter à cette onduleur? L'équipe admet 45 kW entrée d'entrée cc, avec une surveillance 1.5 fois sa puissance nominale, distribuée dans 2 Abonnés MPPT et 4 cordes, qui vous permet de profiter des générateurs photovoltaïques larges avec des orientations différentes.

3. Quelle offre d'autonomie ou de réponse offre une fonction UPS avant une coupe d'alimentation? AF30K-TH commutateurs comme une sauvegarde dans moins de 10 ms, pratiquement imperceptible pour la plupart des équipements électroniques et admet une surcharge maximale jusqu'à 150% pour le début des charges exigeantes pendant la coupe du réseau.

4. Est-ce adéquat onduleur pour les installations industrielles ou uniquement résidentielle? Quand c'est une équipe triphasé 30 kW, il est apparenté à la fois pour les maisons unifamiliales à consommation unique et pour les installations commerciales ou industrielles petites et moyennes nécessitant une solution onduleurs hybride de plus grande puissance.

5. Quelle est la différence entre l'optimisation de l'auto-consommation et le rasage maximal? L'optimisation de l'auto-consommation donne la priorité à l'utilisation directe de l'énergie solaire générée et de la charge de la batterie avec surplus, tandis que le rasage maximal il utilise l'énergie stockée pour couper les pics de puissance demandés au réseau aux moments de consommation accrue, réduisant ainsi la durée de la puissance contractée.

6. Peut-il être installé à l'étranger sans une protection supplémentaire? Oui, l'AF30K-TH a degré de protection IP65, qui vous permet de fonctionner dans une plage de température -25 à 60 ° C et l'humidité relative de 0 à 100%, étant appropriée pour une installation en extérieur sans avoir besoin de meubles de protection supplémentaires.
