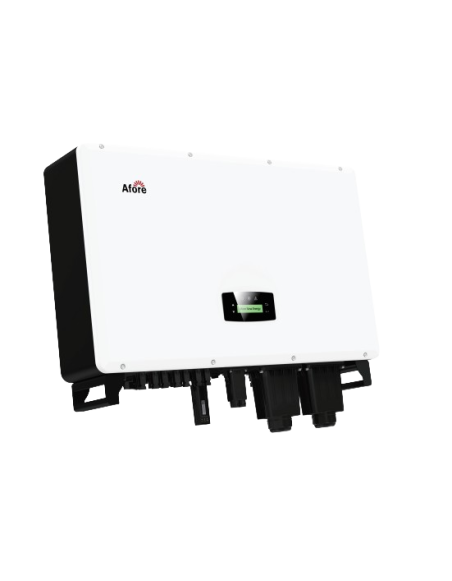

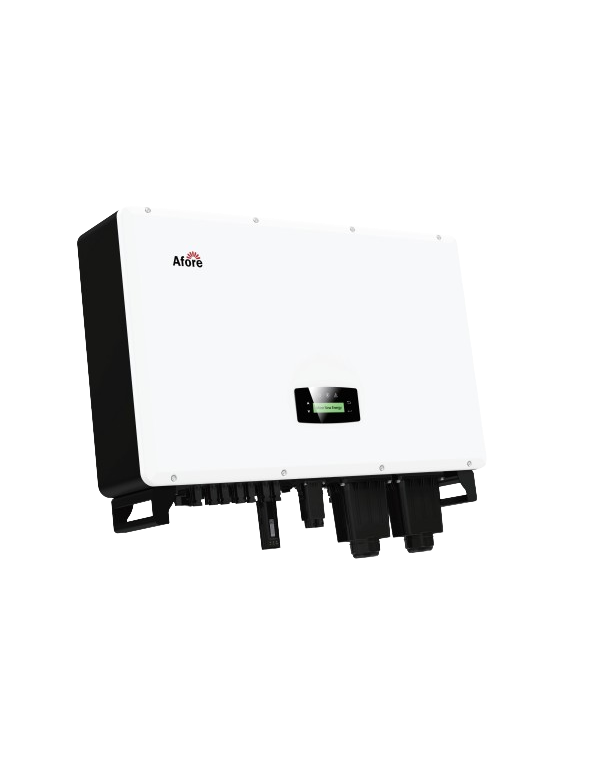

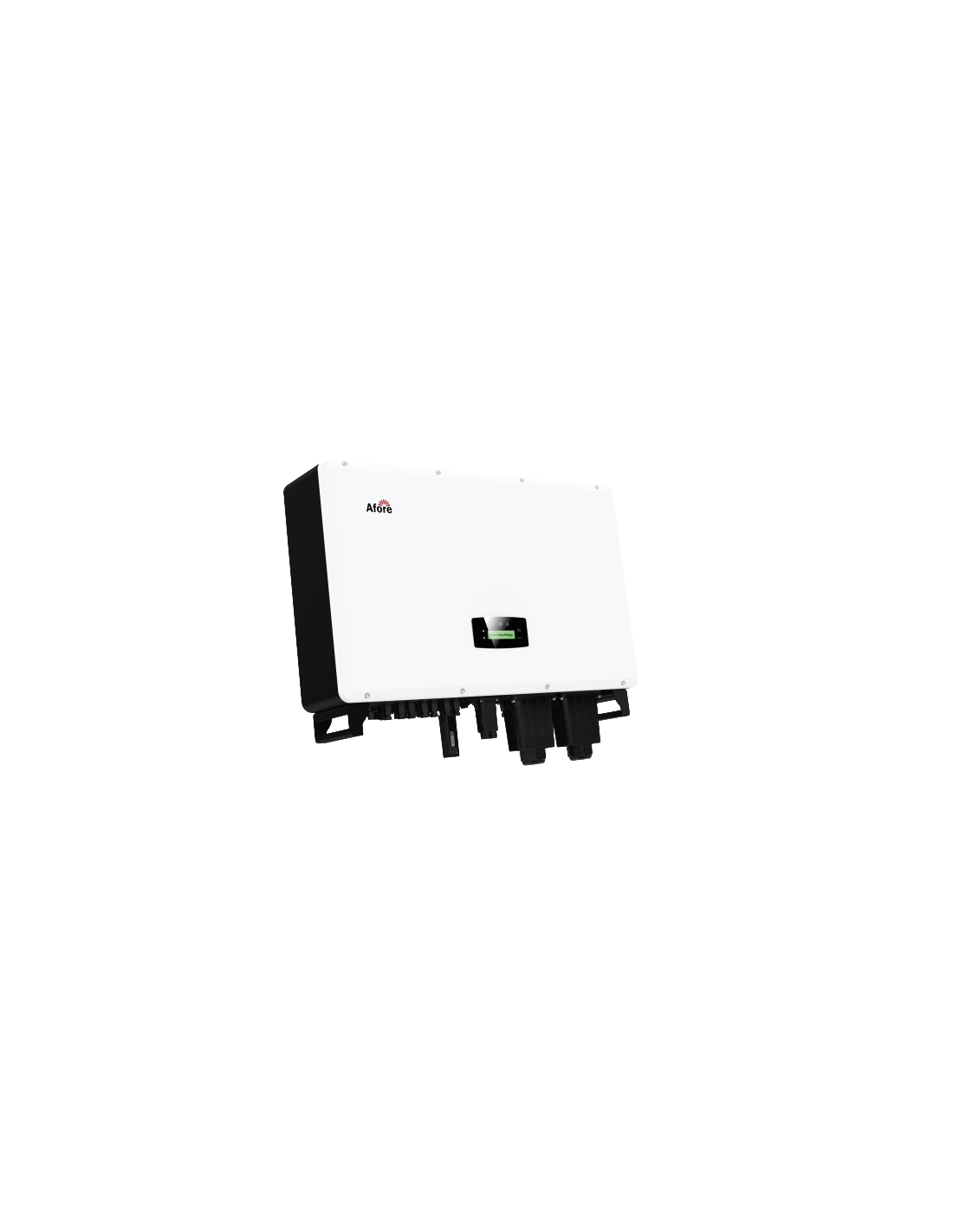

Onduleurs Hybrides Triphasé plus de 40kw AF40K-TH

Avantages Onduleurs Hybrides Fore af40k-th

Les Af40k-th il est conçu pour les projets d'auto-consommation à grande échelle, que ce soit dans des bâtiments industriels, des installations commerciales ou des communautés d'énergie nécessitant une puissance triphasée intermédiaire comprise entre 36 et 50 kW. Devant d'autres onduleurs hybride du marché, ce modèle de sinistre se distingue de son compatibilité multi-chimique de la batterie -Litio, au plomb-acide et de chlorure de sodium métallique - avec support spécifique pour les systèmes 280Ah et 315Ah, qui facilite le dimensionnement de la banque de batteries de lithium selon la capacité de budget et de stockage souhaitée.

Avec 4 Abonnés MPPT et 8 chaînes, l'équipe permet de connecter des générateurs photovoltaïques larges avec des orientations et des inclinations différentes sans perdre de performance en tirant pleinement parti de l'énergie capturée par le panneaux solaires installé. Votre efficacité européenne de 98,30% et efficacité maximale de 98,60% minimiser les pertes de conversion, tandis que la boîtier en aluminium anodisé avec protection IP66 il garantit une plus grande résistance à la corrosion et aux intempéries que les modèles avec des boîtiers en plastique classiques.

En termes de sécurité électrique, il intègre une protection contre la polarité inversée, la surintensité, la surtension, l'anti-île, la touche courte en AC, la détection de fuites de la surveillance des fuites et de la défaillance au sol, avec une protection contre les surtensions Type II À la fois en CC et en ca.

Gestion du taux de temps et rasage maximal

L'AF40K-ème intègre optimisation pour le temps d'utilisation (temps d'utilisation), permettant de programmer la charge de la batterie en heures de vallée et son téléchargement aux heures de pointe. Dans les installations où la puissance contractée affirme la facture, l'équipe permet d'appliquer des stratégies de rasage maximal, couper les pics de la demande facturés par la contribution ponctuelle de l'énergie stockée, complétant les économies obtenues avec la onduleurs solaire de l'installation.

Une fonction UPS et dossier contre les coupes d'approvisionnement

Avec un temps de commutation inférieur à 10 ms, l'AF40K-TI agit en tant que SAI pour les charges critiques du système, évitant les interruptions perceptibles dans les équipements sensibles. En mode support, il prend en charge un surcharge maximale jusqu'à 150%, ce qui facilite la chargement des bottes avec des pics de consommation élevés, tels que des moteurs ou des machines industrielles, sans la nécessité de surdire l'équipement.

Caractéristiques techniques détaillées

Entrée photovoltaïque (entrée PV)

• Puissance maximale d'entrée CC: 60 kW
• Tension maximale FV: 1000 V
• Tension d'entrée nominale CC: 620 V
• Plage de tension d'entrée CC: 150-1000 V
• Gamme de tension MPPT: 150-850 V
• Complete MPPT Gamme: 500-850 V
• Tension de départ: 160 V
• Entrée maximale CC: 40a x 4
• Maximum short circuit current: 48A x 4
• N ° MPPT / Strings Abonneurs: 4/8

Port de batterie

• Tension de batterie nominale: 500 V
• Gamme de tension de la batterie: 150-800 V
• Courant de chargement / déchargement maximal: Avant-midi
• Puissance maximale de chargement / déchargement: 40 kW
• Courbe de cargaison: 3 étapes
• Type de batterie compatible: Lithium (Li-ion) / au plomb-acide chlorure de sodium / métallique
• Battery systems supported: 280Ah et 315Ah

CA rouge (grille AC)

• Puissance nominale Sortie: 40 kW
• Entrée maximale d'alimentation / sortie: 80/44 KVA
• Courant de sortie maximum CA: 66.77
• Tension nominale CA: 230/400 V
• Fréquence nominale: 50/60 Hz
• Facteur de puissance: 1 (réglable -0,8 à 0,8)
• THD du courant:

Sortie de charge (mode de sauvegarde / sauvegarde)

• Puissance de sortie nominale: 44 000 VA
• Tension de sortie nominale: 230/400 V
• Fréquence de sortie nominale: 50/60 Hz
• Courant de sortie nominal: 58 a
• Power Pico Deal: 44000 vont pour 60 s
• THDV (avec charge linéaire): 3%
• Temps de commutation:

Efficacité:

• Efficacité européenne: 98,30%
• Efficacité maximale: 98,60%
• Efficacité de la charge / Décharge de la batterie: 99,00%

Protections

• Protection contre polarité inversée
• Protection contre surintensité / surtension
• Protection anti-Island
• Protection contre court-circuit
• Détection de fuites
• Earth Fault Monitoring
• Surveillance du réseau
• Note de la protection du logement: IP66
• Protection contre les surtensions CA / CC: Type II

Données générales

• Dimensions (un X à X FO): 979 x 610 x 310 mm
• Poids: 70 kg
• Topologie: Pas de transformateur (transformateur)
• Réfrigération: Ventilateur
• Humidité relative: 0-100%
• Gamme de température de fonctionnement: -25 à 60 ° C
• Altitude opérationnelle:
• Émission de bruit:
• Consommation en veille:
• Écran et communication: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G
• Certifications: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Foire aux questions (FAQ)

1. Quels types de batteries sont compatibles avec le sin4k-th? Il est compatible avec piles au lithium (Li-ion), , au plomb et chlorure de sodium métallique, dans une plage de tension de 150 à 800V, avec un support spécifique pour les systèmes 280Ah et 315Ah. Voir toutes les gangues disponibles dans notre section batteries de lithium.

2. Combien de puissance photovoltaïque puis-je me connecter à cette onduleur? L'équipe admet 60 kW Power Power CC, distribué dans 4 Abonnés MPPT et 8 chaînes, qui vous permet de profiter de grands générateurs photovoltaïques et de différentes orientations sans perte de performance.

3. Quelle protection le boîtier contenue-t-il dans le visage des agents externes? Le boîtier en aluminium anodisé a degré de protection IP66, Supérieur à celui d'autres modèles de la gamme, ce qui le rend particulièrement résistant à la corrosion, à la poussière et à l'humidité des installations météorologiques.

4. Est-ce adéquat onduleur pour les grandes installations industrielles ou commerciales? Oui, quand c'est une équipe triphasé 40 kW avec la possibilité de surcharge en mode de sauvegarde, il est idéal pour les bâtiments industriels, les centres commerciaux ou les communautés d'énergie nécessitant une solution pour onduleurs hybride de puissance intermédiaire élevée.

5. Comment fonctionne le rasage maximal avec cet équipement? L'AF40K-TH utilise l'énergie stockée dans la batterie pour couper les pics d'alimentation demandés au réseau aux moments de consommation les plus élevés, réduisant ainsi la durée de l'énergie contractée et optimisant l'utilisation de l'énergie générée par une installation photovoltaïque.

6. quelle réponse autonomie offre une fonction UPS avant une coupe d'alimentation? Le AF40K-TH commutes comme une sauvegarde dans moins de 10 ms, pratiquement imperceptible et admet un surcharge maximale jusqu'à 150% pour le début des charges exigeantes pendant la coupe du réseau.
