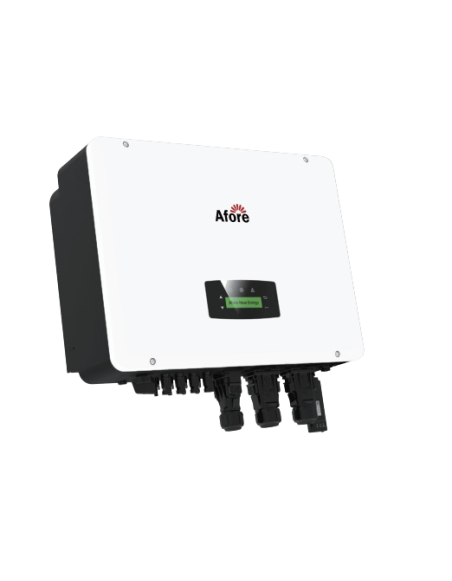

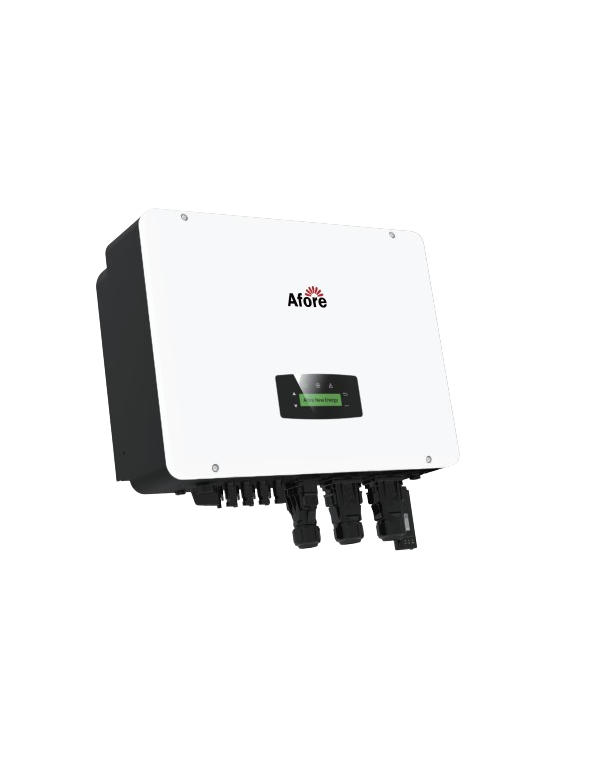

Inverter Ibrido Trifase a circa 30kw af30k-th

Vantaggi Inverter Ibrido AF30K-TH

La Af30k-th È posizionato come una soluzione solida per progetti di autoconsumo trifase di grande potere, sia in case di alto consumo, comunità energetiche o piccole strutture commerciali e industriali. Di fronte agli altri inverters ibrido del mercato, questo modello di Accore si distingue per il suo flessibilità multi-batteria, ammettere la litio, le tecnologie di piombo-acido e la più nuova batteria cloruro di sodio metallico, che consente di adattare il sistema al bilancio e alle esigenze specifiche di ciascun progetto senza a seconda di un singolo produttore batterie al litio.

Il tuo efficienza europea del 98,10% e massima efficienza del 98,50% ridurre le perdite di conversione DC / BC, traduzione di un maggiore uso di energia generata da pannelli solari per tutta la vita utile dell'installazione. A questo aggiunge a topologia senza trasformatore (senza trasformatore) che illumina il peso dell'attrezzatura (36 kg) e migliora le prestazioni generali rispetto ai progetti con il trasformatore.

In termini di protezione elettrica, AF30K-TH incorpora la protezione della polarità inversa, la protezione da sovracorrente, la sovratensione, l'anti-isola, il monitoraggio del rilevamento delle perdite e il monitoraggio del guasto del terreno, tutto sotto uno custodia con grado di protezione IP65, Adatta per l'installazione esterna senza la necessità di armadi aggiuntivi.

Ottimizzazione dell'autoconsumo e rasatura del picco

Uno dei punti di forza di questa serie è la sua capacità di gestione intelligente dei tassi di tempo, consentendo di programmare la carica della batteria e lo scarico a seconda del prezzo del prezzo di elettricità. In strutture in cui il potere contrattuale è un fattore limitante, l'apparecchiatura consente di applicare strategie di picco rasatura, riducendo i picchi della domanda fatturati alla società elettrica attraverso il contributo puntuale dell'energia immagazzinata, completando così i risparmi che sono già stati ottenuti con il proprio auto-consumo fotovoltaico.

Funzione UPS e schienale contro tagli di approvvigionamento

Grazie al suo tempo di commutazione inferiore a 10 ms, AF30K-TH agisce come reale SAI (UPS) Per i carichi critici dell'installazione, evitando tagli percettibili in apparecchiature sensibili. In modalità di backup, supporta a picco di sovraccarico fino al 150% sulla sua potenza nominale, che facilita la ricarica dell'avvio con picchi di alto consumo, come motori o compressori, senza la necessità di sovradimensionare l'attrezzatura.

Caratteristiche tecniche dettagliate

Ingresso fotovoltaico (ingresso PV)

• Potenza massima di ingresso CC: 45 kW
• Tensione massima FV: 1000 V
• Tensione di ingresso nominale CC: 620 V
• Intervallo di tensione di ingresso CC: 150-1000 V
• Intervallo di tensione MPPT: 150-850 V
• Completa la gamma MPPT: 500-850 V
• Tensione iniziale: 160 V
• MAX Entry CC: 40a x 2
• Massima corrente del cortocircuito: 60a x 2
• No. I follower mppt / stringhe: 2/4

Porta della batteria

• Tensione nominale della batteria: 550 V
• Intervallo di tensione della batteria: 150-800 V
• Corrente massima di carico / scarico: 60 a
• Potenza massima di carico / scarico: 30 kW
• Curva di carico: 3 tappe
• Tipo di batteria compatibile: Litio (Li-ion) / piombo-acido / cloruro di sodio metallico

Red Ca (Griglia AC)

• Potenza nominale Uscita: 30 kW
• Ingresso / uscita massima di alimentazione: 45/33 KVA
• Maximum output current CA: 48 a
• Tensione nominale CA: 230/400 V
• Frequenza nominale: 50/60 Hz
• Fattore di potenza: 1 (regolabile -0,8 a 0,8)
• THD di corrente:

Output di ricarica (modalità di backup / back-up)

• Potenza nominale di uscita: 30.000 VA
• Tensione nominale di uscita: 230/400 V
• Frequenza di uscita nominale: 50/60 Hz
• Corrente di uscita nominale: 43.5 a
• Affrontare il Power Pico: 33.000 vanno per 60 s
• THDV (con carico lineare):
• Tempo di commutazione:

Efficienza

• Efficienza europea: 98,10%
• Massima efficienza: 98,50%
• Efficienza di ricarica / scarico della batteria: 98,00%

Protezioni

• Protezione contro polarità inversa
• Protezione contro sovracorrente / sovratensione
• Protezione anti-Island
• Protezione contro corto circuito
• Rilevamento della perdita
• Earth Fault Monitoring
• Monitoraggio della rete
• Grado di protezione dell'alloggio: IP65
• Protezione da sovratensione CA / CC: tipo II

Dati generali

• Dimensioni (una x a x fo): 558 x 535 x 260 mm
• Peso: 36 kg
• Topologia: Nessun trasformatore (trasformatore)
• Refrigerazione: Ventilatore
• Umidità relativa: 0-100%
• Gamma di temperature di esercizio: Da -25 a 60 ° C
• Altitudine operativa:
• Emissione di rumore:
• Consumo in standby:
• Schermo e comunicazione: LCD, LED, RS485, Can, Wi-Fi, GPRS, 4G
• Certificazioni: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Domande frequenti (FAQ)

1. Quali tipi di batteria sono compatibili con il prossimo AF30K-TH? È compatibile con batterie al litio (Li-Ion), , piombo-acido e cloruro di sodio metallico, in un intervallo di tensione da 150 a 800 V, che offre una grande flessibilità quando si sceglie il sistema di archiviazione di installazione. Puoi controllare l'intera gamma disponibile nella nostra sezione di batterie al litio.

2. Quanto potenza fotovoltaica posso connetterci a questo inverter? Il team ammette 45 kW POWER POWER CC, con un sovradimensionamento 1,5 volte il suo potere nominale, distribuito in 2 seguaci MPPT e 4 corde, che ti consente di approfittare di ampi generatori fotovoltaici con orientamenti diversi.

3. Quale autonomia o risposta offre la funzione UPS prima di un taglio di rifornimento? AF30K-TH switch come backup in meno di 10 ms, praticamente impercettibile per la maggior parte delle apparecchiature elettroniche e ammette a picco di sovraccarico fino al 150% per l'inizio dei carichi impegnativi durante il taglio della rete.

4. È adeguato inverter per strutture industriali o solo residenziali? Quando è una squadra trifase 30 kW, è inclinato sia per le case singole di un monoblocco e per le piccole e medie strutture commerciali o industriali che richiedono una soluzione a inverters ibrido di maggiore potenza.

5. Qual è la differenza tra ottimizzazione dell'autoconsumo e rasatura del picco? L'ottimizzazione dell'ottimizzazione del consumo priorita l'uso diretto dell'energia solare generata e della batteria carica con surplus, mentre il picco rasatura utilizza l'energia memorizzata per tagliare i picchi di potenza richiesti alla rete ai momenti di maggiore consumo, riducendo così la durata del potere contratto.

6. Può essere installato all'estero senza protezione aggiuntiva? Sì, l'AF30K-th ha grado di protezione IP65, che ti consente di operare in un intervallo di temperatura Da -25 a 60 ° C e umidità relativa del 0-100%, essere adatto per l'installazione esterna senza la necessità di ulteriori armadi di protezione.
