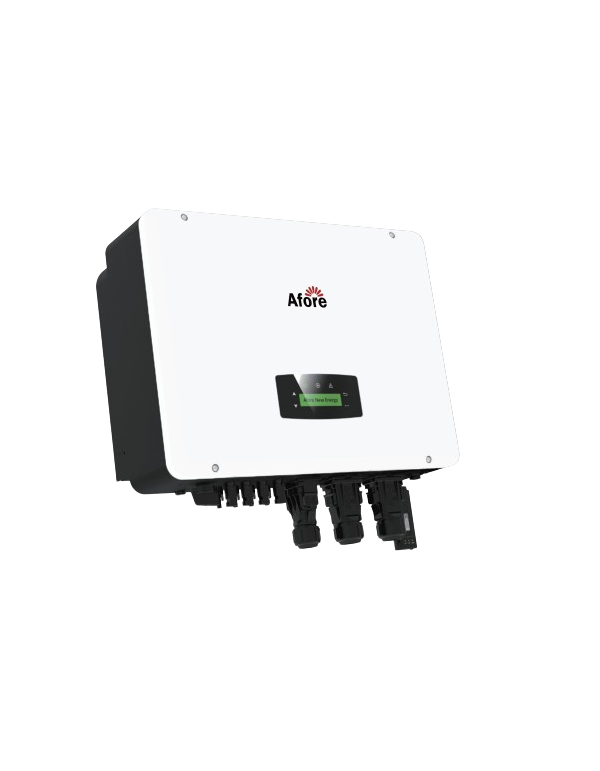

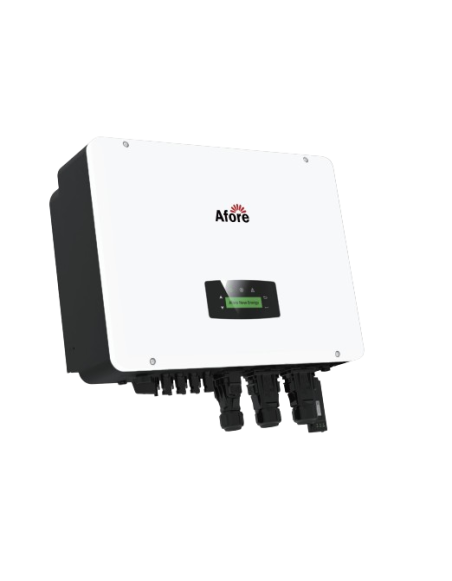

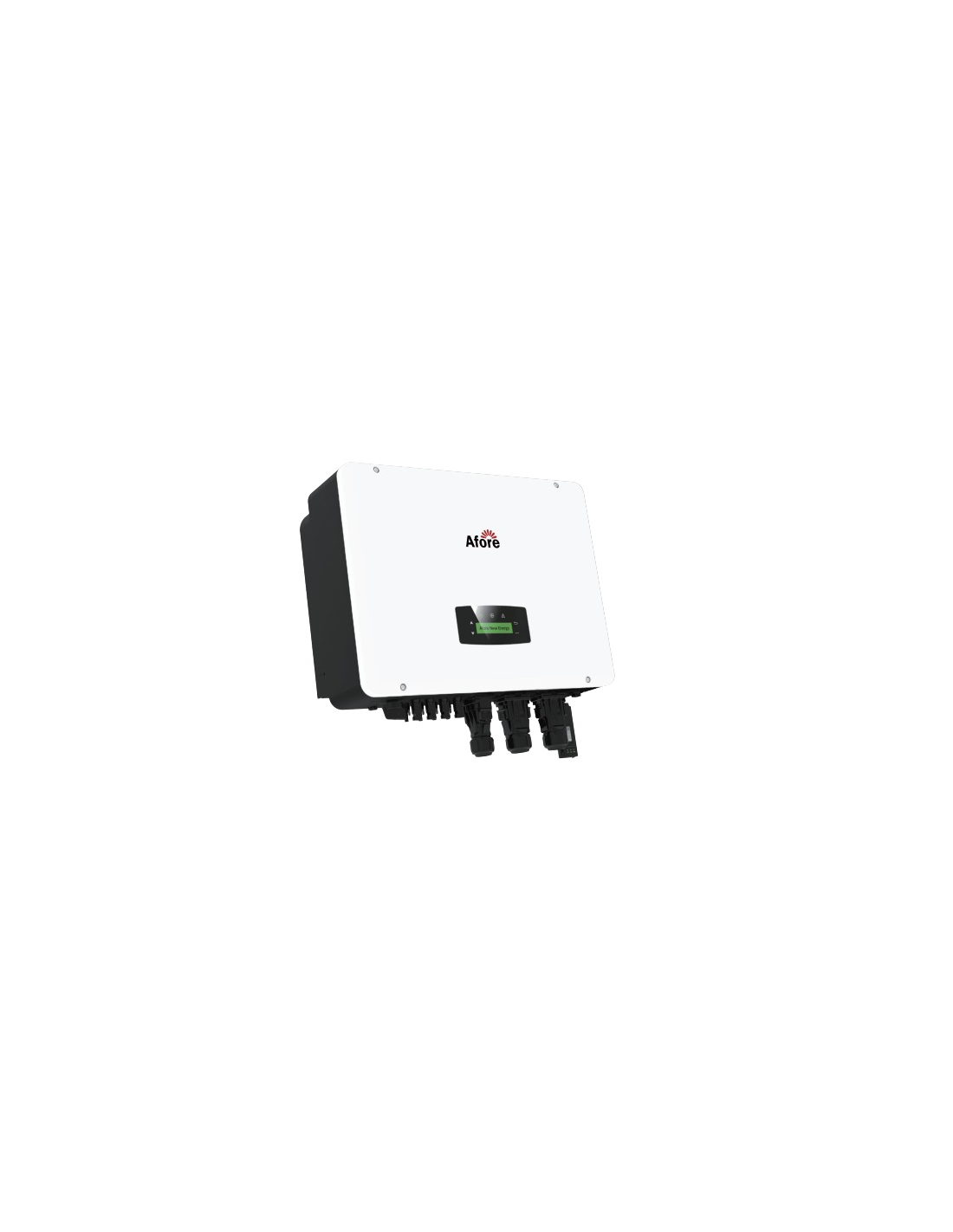

Inversor Híbrido Três fases acima 30kw af30k-th

Benefícios Inversor Híbrido Antes de Af30k-th

A Af30k-th É posicionado como uma solução robusta para projetos de auto-consumo trifásico de grande poder, seja em casas de alta família, comunidades energéticas ou pequenas instalações comerciais e industriais. Na frente dos outros inversores híbrido do mercado, este modelo de aforação se destaca por sua flexibilidade multi-bateria, admitir lítio, tecnologias de chumbo e a mais nova bateria cloreto de sódio metálico, que permite adaptar o sistema ao orçamento e necessidades específicas de cada projeto sem depender de um único fabricante baterias de lítio.

Sua eficiência europeia de 98,10% e eficiência máxima de 98,50% reduzir perdas de conversão DC / BC, tradução de maior uso de energia gerada por paineis solar durante toda a vida útil da instalação. Para isso adiciona um topologia sem transformador (sem transformação) isso ilumina o peso do equipamento (36 kg) e melhora o desempenho geral em relação aos desenhos com o transformador.

Em termos de proteção elétrica, AF30k-Th incorpora proteção de polaridade reversa, sobrecorrente, sobretensão, anti-ilha, curta, detecção de vazamentos e monitoramento de falha de terra, todos sob um habitação com grau IP65 de proteção, Ajuste para instalação ao ar livre sem a necessidade de armários adicionais.

Otimização de auto-consumo e pico de barbear

Um dos pontos fortes desta série é sua capacidade de gestão inteligente de taxas de tempo, permitindo programar a carga da bateria e descarregamento dependendo do preço do preço da eletricidade. Nas instalações, onde o poder contratado é um fator limitante, o equipamento permite aplicar estratégias de barbear de pico, reduzindo os picos de demanda cobrados à empresa elétrica através da contribuição pontual da energia armazenada, complementando assim as economias que já se obtêm com o próprio auto-consumo fotovoltaico.

Função UPS e encosto contra cortes de fornecimento

Graças ao seu tempo de comutação de menos de 10 ms, Af30k-th atua como um real SAI (UPS) Para as cargas críticas da instalação, evitando cortes perceptíveis em equipamentos sensíveis. No modo de backup, ele suporta um sobrecarga de pico até 150% em seu poder nominal, o que facilita a inicialização de carregamento com picos de alto consumo, como motores ou compressores, sem a necessidade de supervisionar o equipamento.

Características técnicas detalhadas

Entrada fotovoltaica (entrada PV)

• Potência máxima de entrada CC: 45 kw
• Tensão máxima FV: 1000 V
• Tensão de entrada nominal CC: 620 V
• Faixa de tensão de entrada CC: 150-1000 V
• Faixa de tensão MPPT: 150-850 V
• Faixa completa do MPPT: 500-850 V
• Tensão inicial: 160 V
• Entrada máxima CC: 40A x 2
• Corrente máxima de curto-circuito: 60A x 2
• Não. MPPT / STINGS SEWERORES: 2/4

Porta da bateria

• Tensão nominal da bateria: 550 V
• Faixa de tensão da bateria: 150-800 V
• Corrente máxima de carga / descarga: 60 a
• Potência máxima de carregamento / descarga: 30 kw
• Curva de carga: 3 estágios
• Tipo de bateria compatível: Lítio (Li-íon) / Chumbo-Ácido / Cloreto de Sódio Metálico

CA Vermelha (grade AC)

• Saída de energia nominal: 30 kw
• Entrada / saída de energia máxima: 45/33 KVA
• Corrente máxima de saída CA: 48 A
• Tensão nominal CA: 230/400 V
• Frequência nominal: 50/60 Hz
• Fator de potência: 1 (ajustável -0,8 a 0,8)
• Th de corrente:

Saída de carregamento (modo de backup / back-up)

• Potência de saída nominal: 30.000 VA
• Tensão de saída nominal: 230/400 V
• Freqüência de saída nominal: 50/60 Hz
• Corrente de saída nominal: 43,5 a
• Lidar Power Pico: 33.000 vão por 60 s
• Thdv (com carga linear):
• Tempo de comutação:

Eficiência

• Eficiência Europeia: 98,10%
• Eficiência máxima: 98,50%
• Eficiência de carregamento / descarga de bateria: 98,00%

Proteções

• Proteção contra polaridade reversa
• Proteção contra sobrecorrente / sobretensão
• Proteção anti-ilha
• Proteção contra curto-circuito
• Detecção de vazamento
• Monitoramento de falhas da terra
• Monitoramento de rede
• Grau de proteção contra habitação: IP65
• Proteção de sobretensão CA / CC: Tipo II

Dados gerais

• Dimensões (um x em x fo): 558 x 535 x 260 mm
• Peso: 36 kg
• Topologia: Nenhum transformador (transformador)
• Refrigeração: Ventilador inteligente
• Umidade Relativa: 0-100%
• Gama de temperatura de operação: -25 a 60 ° C
• Altitude Operacional:
• Emissão de ruído:
• Consumo em espera:
• Tela e Comunicação: LCD, LED, RS485, lata, Wi-Fi, GPRS, 4G
• Certificações: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Perguntas frequentes (FAQ)

1. Quais tipos de bateria são compatíveis com o AFTE AF30K-TH? É compatível com baterias de lítio (Li-ion), , de chumbo-ácido e cloreto de sódio metálico, em uma faixa de tensão de 150 a 800V, que oferece grande flexibilidade ao escolher o sistema de armazenamento de instalação. Você pode verificar o intervalo inteiro disponível em nossa seção de baterias de lítio.

2. Quanto poder fotovoltaico posso me conectar a isso inversor? A equipe admite 45 kw de entrada de energia CC, com um oversizing 1,5 vezes seu poder nominal, distribuído em 2 seguidores MPPT e 4 strings, que permite aproveitar os amplos geradores fotovoltaicos com diferentes orientações.

3. Que autonomia ou resposta oferece função UPS antes de um corte de suprimento? AF30K-Th muda como backup em menos de 10 ms, praticamente imperceptível para a maioria dos equipamentos eletrônicos, e admite um sobrecarga de pico até 150% para o início das cargas exigentes durante o corte de rede.

4. Isso é adequado inversor para instalações industriais ou apenas residencial? Quando é uma equipe trifásico 30 kw, é apto tanto para residências unifamiliares de consumo único como para pequenas e médias instalações comerciais ou industriais que exigem uma solução para inversores híbrido de maior poder.

5. Qual é a diferença entre otimização de auto-consumo e o pico de barbear? A otimização de auto-consumo prioriza o uso direto de energia solar gerada e carga de bateria com excedente, enquanto o barbear de pico ele usa a energia armazenada para cortar os picos de energia exigida à rede nos momentos de maior consumo, reduzindo assim o termo de energia contratada.

6. Pode ser instalado no exterior sem proteção adicional? Sim, o AF30K-Th tem grau de proteção IP65, que permite operar em uma faixa de temperatura -25 a 60 ° C e umidade relativa de 0-100%, sendo adequada para instalação ao ar livre sem a necessidade de armários de proteção adicionais.
