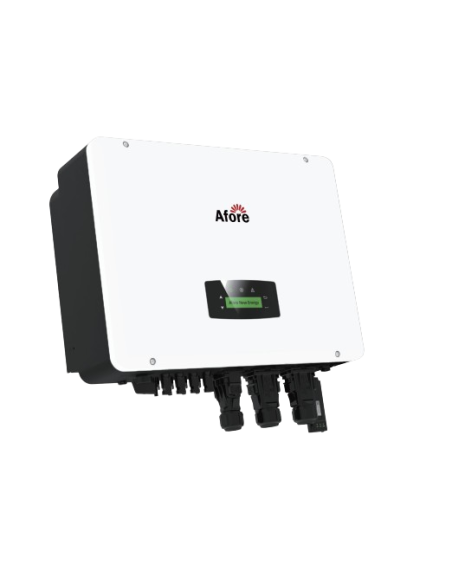

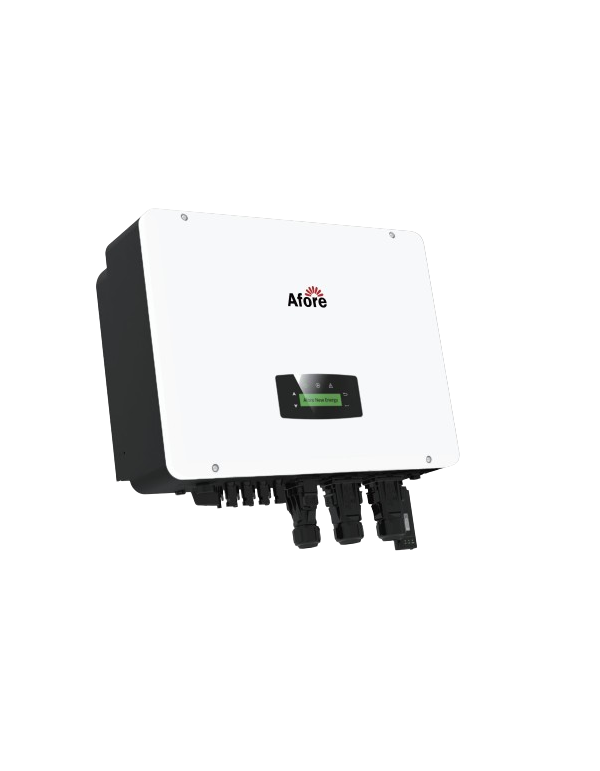

Inversor Híbrido Trifásico Afore 30kW AF30K-TH

Beneficios del Inversor Híbrido Afore AF30K-TH

El AF30K-TH se posiciona como una solución robusta para proyectos de autoconsumo trifásico de gran potencia, ya sea en viviendas unifamiliares de alto consumo, comunidades energéticas o pequeñas instalaciones comerciales e industriales. Frente a otros inversores híbridos del mercado, este modelo de Afore destaca por su flexibilidad multi-batería, admitiendo tecnologías de litio, plomo-ácido y la más novedosa batería de cloruro de sodio metálico, lo que permite adaptar el sistema al presupuesto y necesidades específicas de cada proyecto sin depender de un único fabricante de baterías de litio.

Su eficiencia europea del 98,10% y eficiencia máxima del 98,50% reducen las pérdidas de conversión DC/AC, traduciéndose en un mayor aprovechamiento de la energía generada por los paneles solares a lo largo de la vida útil de la instalación. A esto se suma una topología sin transformador (transformerless) que aligera el peso del equipo (36 kg) y mejora el rendimiento global respecto a diseños con transformador.

En términos de protección eléctrica, el AF30K-TH incorpora protección contra polaridad inversa, sobrecorriente, sobretensión, anti-isla, cortocircuito en CA, detección de corriente de fuga y monitorización de fallo a tierra, todo ello bajo una carcasa con grado de protección IP65, apta para instalación en exterior sin necesidad de armarios adicionales.

Optimización de autoconsumo y peak shaving

Uno de los puntos fuertes de esta serie es su capacidad de gestión inteligente de tarifas horarias, permitiendo programar la carga y descarga de la batería en función de las franjas de precio de la electricidad. En instalaciones donde la potencia contratada es un factor limitante, el equipo permite aplicar estrategias de peak shaving, reduciendo los picos de demanda facturados a la compañía eléctrica mediante el aporte puntual de energía almacenada, complementando así el ahorro que ya se obtiene con el propio autoconsumo fotovoltaico.

Función UPS y respaldo ante cortes de suministro

Gracias a su tiempo de conmutación inferior a 10 ms, el AF30K-TH actúa como un auténtico SAI (UPS) para las cargas críticas de la instalación, evitando cortes perceptibles en equipos sensibles. En modo de respaldo, admite una sobrecarga de pico de hasta el 150% sobre su potencia nominal, lo que facilita el arranque de cargas con picos de consumo elevados, como motores o compresores, sin necesidad de sobredimensionar el equipo.

Características Técnicas Detalladas

Entrada Fotovoltaica (PV Input)

• Potencia máxima de entrada CC: 45 kW
• Tensión máxima FV: 1000 V
• Tensión nominal de entrada CC: 620 V
• Rango de tensión de entrada CC: 150-1000 V
• Rango de tensión MPPT: 150-850 V
• Rango MPPT completo: 500-850 V
• Tensión de arranque: 160 V
• Corriente máxima de entrada CC: 40A x 2
• Corriente de cortocircuito máxima: 60A x 2
• Nº de seguidores MPPT / Strings: 2 / 4

Puerto de Batería

• Tensión nominal de batería: 550 V
• Rango de tensión de batería: 150-800 V
• Corriente máxima de carga/descarga: 60 A
• Potencia máxima de carga/descarga: 30 kW
• Curva de carga: 3 etapas
• Tipo de batería compatible: Litio (Li-ion) / Plomo-ácido / Cloruro de sodio metálico

Red CA (AC Grid)

• Potencia nominal de salida CA: 30 kW
• Potencia máxima entrada/salida CA: 45 / 33 kVA
• Corriente máxima de salida CA: 48 A
• Tensión nominal CA: 230/400 V
• Frecuencia nominal: 50/60 Hz
• Factor de potencia: 1 (ajustable de -0,8 a 0,8)
• THD de corriente: < 3%

Salida de Carga CA (Modo Respaldo / Back-up)

• Potencia nominal de salida: 30.000 VA
• Tensión nominal de salida: 230/400 V
• Frecuencia nominal de salida: 50/60 Hz
• Corriente nominal de salida: 43,5 A
• Potencia pico de salida: 33.000 VA durante 60 s
• THDV (con carga lineal): < 3%
• Tiempo de conmutación: < 10 ms

Eficiencia

• Eficiencia europea: 98,10%
• Eficiencia máxima: 98,50%
• Eficiencia de carga/descarga de batería: 98,00%

Protecciones

• Protección contra polaridad inversa
• Protección contra sobrecorriente / sobretensión
• Protección anti-isla
• Protección contra cortocircuito en CA
• Detección de corriente de fuga
• Monitorización de fallo a tierra
• Monitorización de red
• Grado de protección de carcasa: IP65
• Protección contra sobretensiones CA/CC: Tipo II

Datos Generales

• Dimensiones (An x Al x Fo): 558 x 535 x 260 mm
• Peso: 36 kg
• Topología: Sin transformador (transformerless)
• Refrigeración: Ventilador inteligente
• Humedad relativa: 0-100%
• Rango de temperatura de funcionamiento: -25 a 60 °C
• Altitud operativa: < 4000 m
• Emisión de ruido: < 40 dB
• Consumo en standby: < 5 W
• Pantalla y comunicación: LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G
• Certificaciones: NRS097, G98/G99, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Preguntas Frecuentes (FAQ)

1. ¿Qué tipos de batería son compatibles con el Afore AF30K-TH? Es compatible con baterías de litio (Li-ion), plomo-ácido y cloruro de sodio metálico, en un rango de tensión de 150 a 800V, lo que ofrece gran flexibilidad a la hora de elegir el sistema de almacenamiento de la instalación. Puedes consultar toda la gama disponible en nuestra sección de baterías de litio.

2. ¿Cuánta potencia fotovoltaica puedo conectar a este inversor? El equipo admite hasta 45 kW de potencia de entrada CC, con un sobredimensionamiento de hasta 1,5 veces su potencia nominal, distribuidos en 2 seguidores MPPT y 4 strings, lo que permite aprovechar generadores fotovoltaicos amplios y con distintas orientaciones.

3. ¿Qué autonomía o respuesta ofrece la función UPS ante un corte de suministro? El AF30K-TH conmuta a modo de respaldo en menos de 10 ms, prácticamente imperceptible para la mayoría de equipos electrónicos, y admite una sobrecarga de pico de hasta el 150% para el arranque de cargas exigentes durante el corte de red.

4. ¿Es adecuado este inversor para instalaciones industriales o solo residenciales? Al tratarse de un equipo trifásico de 30 kW, es apto tanto para viviendas unifamiliares de alto consumo como para pequeñas y medianas instalaciones comerciales o industriales que requieran una solución de inversores híbridos de mayor potencia.

5. ¿Qué diferencia hay entre la optimización de autoconsumo y el peak shaving? La optimización de autoconsumo prioriza el uso directo de la energía solar generada y la carga de la batería con excedentes, mientras que el peak shaving utiliza la energía almacenada para recortar los picos de potencia demandados a la red en los momentos de mayor consumo, reduciendo así el término de potencia contratada.

6. ¿Puede instalarse en exterior sin protección adicional? Sí, el AF30K-TH cuenta con grado de protección IP65, lo que le permite operar en un rango de temperatura de -25 a 60 °C y humedad relativa de 0-100%, siendo apto para instalación en exterior sin necesidad de armarios de protección adicionales.
