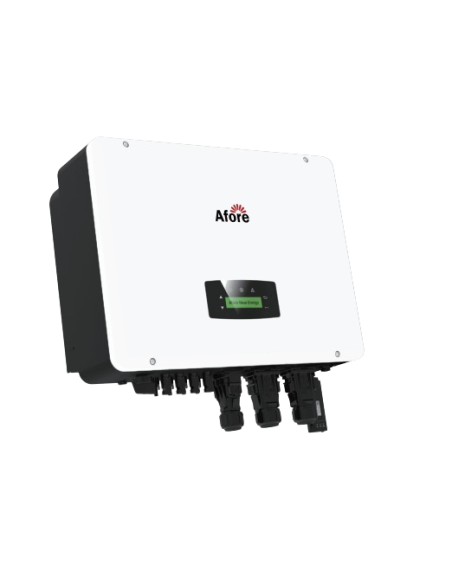

Hybrid-Wechselrichter Dreiphasig atore 30kw af30k-th

Vorteile Hybrid-Wechselrichter AF30k-th

Die Af30k-th es ist als robuste Lösung für Projekte mit dreiphasiger Selbstverbrauch großer Machtpositionierung, sei es in hohen Verbrauchs-Einfamilienhäusern, Energiegemeinschaften oder kleinen gewerblichen und industriellen Einrichtungen positioniert. Vor anderen wechselrichter hybrid des Marktes ist dieses Modell von atore für seine flexibilität mit mehreren Akkus, Lithium, Blei-Säure-Technologien und die neueste Batterie metallisches Natriumchlorid, die das Anpassen des Systems an das Budget und den spezifischen Anforderungen jedes Projekts ermöglicht, ohne je nach einem einzelnen Hersteller lithiumbatterien.

Euer eure europäische Effizienz von 98,10% und maximale Effizienz von 98,50% reduzieren Sie DC / BC-Konvertierungsverluste, Übersetzung der größeren Nutzung von Energie, die von erzeugt wird solarplatten während der gültigen Lebensdauer der Installation. Dazu fügt A hinzu topologie ohne Transformator (transformatorlos) das hellt das Gewicht des Geräts (36 kg) auf und verbessert die Gesamtleistung in Bezug auf Konstruktionen mit Transformator.

In Bezug auf den elektrischen Schutz beinhaltet AF30K-TH umgekehrter Polarität, Überstrom, Überspannung, Anti-Insel, AC-Kurz-, Leckerkennung und Massefehlerüberwachung, alle unter einem gehäuse mit IP65-Schutzgrad, Fit für den Außeninstallation ohne zusätzliche Schränke.

Selbstverbrauchsoptimierung und Peak Rasieren

Eine der Stärken dieser Serie ist seine Fähigkeit zu intelligentes Management der Zeitsätze, und ermöglichen die Programmierung der Batterieladung und des Entladens abhängig vom Preis des Strompreises. In Einrichtungen, in denen die vertraglich vereinbarte Leistung ein limitierender Faktor ist, lässt die Geräte Strategien von anwenden peak Rasieren, und senkt die Verringerung der Nachfragespitzen durch den pünktlichen Beitrag der gespeicherten Energie an das elektrische Unternehmen in Rechnung gestellt, wodurch die mit den eigenen bereits erhaltenen Einsparungen ergänzt werden photovoltaik-Selbstverbrauch.

Funktion UPS und Rückenlehne gegen Versorgungskürzungen

Danke an sein schaltzeit von weniger als 10 ms, Af30k-ag wirkt als echt SAI (UPS) Für die kritischen Belastungen der Installation, vermeiden Sie spürbare Schnitte in sensiblen Geräten. Im Backup-Modus unterstützt es a spitzenüberlastung bis zu 150% auf seiner Nennleistung, die den Ladekofferraum mit hohen Verbrauchspitzen wie Motoren oder Kompressoren erleichtert, ohne dass das Gerät übergreist.

Detaillierte technische Eigenschaften

Photovoltaikeingang (PV-Eingang)

• Maximale Einstiegsleistung CC: 45 kW
• Maximale Spannung FV: 1000 v
• Nominale Eingangsspannung CC: 620 v
• Eingangsspannungsbereich CC: 150-1000 v
• MPPT-Spannungsbereich: 150-850 v
• Complete MPPT range: 500-850 v
• Startspannung: 160 v
• Max-Eintrag CC: 40A x 2
• Maximaler Kurzschlussstrom: 60A x 2
• Nein. MPPT / Saiten Anhänger: 2/4

Batterieanschluss

• Nominale Batteriespannung: 550 v
• Batteriespannungsbereich: 150-800 v
• Maximales Laden / Entladen Strom: 60 a
• Maximales Laden / Entladen von Macht: 30 kW
• Cargo-Kurve: 3 Stufen
• Art der kompatiblen Batterie: Lithium (Li-Ion) / Bleisäure / Metall-Natriumchlorid

Rote CA (AC-Gitter)

• Nennleistung: 30 kW
• Maximaler Leistungseingang / -ausgang: 45/33 KVA
• Maximaler Ausgangsstrom CA: 48 a
• Nennspannung CA: 230/400 v
• Nennfrequenz: 50/60 Hz
• Leistungsfaktor: 1 (einstellbar -0,8 bis 0,8)
• Thd der aktuellen:

Ladeausgabe (Backup-Modus / Backup)

• Nennleistungsleistung: 30.000 va
• Nominale Austrittsspannung: 230/400 v
• Nennleistungsfrequenz: 50/60 Hz
• Nennleistungsstrom: 43.5 a
• Power Pico Deal: 33.000 gilt für 60 s
• THDV (mit linearer Last):
• Schaltzeit:

Effizienz

• Europäische Effizienz: 98,10%
• Maximum efficiency: 98,50%
• Aufladung Effizienz / Batterieabgabe: 98,00%

Schutz

• Schützen umgekehrte Polarität
• Schützen Überstrom / Überspannung
• Schutz anti-Insel
• Schützen kurzschluss
• Leckerkennung
• Erdfehlerüberwachung
• Netzwerküberwachung
• Grad des Gehäuseschutzes: IP65
• Überspannungsschutz CA / CC: Typ II

Allgemeine Daten

• Abmessungen (ein x bei x fo): 558 x 535 x 260 mm
• Gewicht: 36 kg
• Topologie: Kein Transformator (Transformator)
• Kühlung: Smart Fan
• Relative Luftfeuchtigkeit: 0-100%
• Betriebsbereich der Betriebstemperatur: -25 bis 60 ° C
• Betriebshöhe:
• Geräuschemission:
• Verbrauch im Standby-Modus:
• Bildschirm und Kommunikation: LCD, LED, RS485, Dose, Wi-Fi, GPRS, 4G
• Zertifizierungen: NRS097, G98 / G99, EN50549-1, C10 / C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2
• EMC: EN61000-6-2, EN61000-6-3

Häufig gestellte Fragen (FAQ)

1. Welche Arten von Batterie sind mit dem atore AF30k-Th kompatibel? Es ist kompatibel mit lithiumbatterien (Li-Ion), , blei-Säure und metallisches Natriumchlorid, in einem Spannungsbereich von 150 bis 800V, der bei der Auswahl des Installationsspeichersystems eine große Flexibilität bietet. Sie können das gesamte Bereich in unserem Sektion von überprüfen lithiumbatterien.

2. Wie viel Photovoltaikmacht kann ich mit diesem herkleben solar-Wechselrichter? Das Team gibt es zu 45 kW-Eingangsleistung CC, mit einem Überdimension 1,5 mal seine Nennleistung, verteilt in 2 Follower MPPT und 4 Saiten, mit dem Sie breite Photovoltaik-Generatoren mit unterschiedlichen Orientierungen nutzen können.

3. Welche Autonomie oder Antwort bietet Funktion UPS vor einem Versorgungsschnitt? AF30K-TH schaltet als Backup in ein weniger als 10 ms, praktisch unmerklich für die meisten elektronischen Geräte und gibt ein spitzenüberlastung bis zu 150% für den Beginn anspruchsvoller Lasten während des Netzwerkschnitts.

4. Ist das ausreichend solar-Wechselrichter für Industrieanlagen oder nur Wohnzimmer? Wenn es ein Team ist dreiphasen 30 kW, Es ist zweckmäßig sowohl für Einfamilienhäuser mit Einzelverbrauch als auch für kleine und mittlere gewerbliche oder industrielle Einrichtungen, die eine Lösung erfordern wechselrichter hybrid von größerer Leistung.

5. Was ist der Unterschied zwischen der Selbstverbrauchsoptimierung und dem Spitzenrassieren? Selbstverbrauchsoptimierung priorisiert die direkte Verwendung von erzeugten Solarenergie und Batterieladung mit Überschuss, während der peak Rasieren es nutzt die Energie, die gespeichert ist, um die dem Netzwerk verlangten Leistungsspitzen zu trimmen, die in den Momenten des höheren Verbrauchs verlangt werden, wodurch der voneinander vertraglich vereinträchtige Machtrückgang reduziert wird.

6. Kann es ohne zusätzlichen Schutz im Ausland installiert werden? Ja, der AF30k-Th hat schutzart IP65, mit dem Sie in einem Temperaturbereich arbeiten können -25 bis 60 ° C und relative Luftfeuchtigkeit von 0-100%, die sich für den Außeninstallation eignet, ohne zusätzliche Schutzschränke erforderlich zu sein.
