Kit Solar Híbrido Deye 10kW Monofásico con 18 Paneles Tongwei 630W y Batería Deye 16kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 11,34kWp (18 x 630W)
• Potencia nominal de salida AC: 10.000W
• Capacidad de almacenamiento: 16kWh nominales / 14,4kWh útiles
• Corriente de carga/descarga del sistema: 160A (límite de la batería; el inversor admite 220A)
• Configuración de strings: 3 strings de 6 paneles (uno por MPPT)
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-10K-SG02LP1-EU-AM3

• Potencia nominal AC (entrada/salida): 10.000W
• Potencia aparente máxima: 11.000VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 15.000W
• Potencia FV máxima de acceso: 20.000W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 3 / 2+2+2
• Corriente FV máxima de operación: 26A + 26A + 26A
• Corriente máxima de cortocircuito FV: 44A + 44A + 44A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 220A
• Corriente nominal y máxima AC (entrada/salida): 45,5A / 43,5A
• Paso de red continuo máximo (red a consumos): 60A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Protección contra arco eléctrico (AFCI): opcional
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 45dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 420 x 670 x 233 mm
• Peso: 35,6kg
• Normativa de red: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, EN 50549-1, G98, G99, C10-11
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio Deye RW-F16

• Química: LiFePO4 (litio ferrofosfato)
• Capacidad: 314Ah
• Tensión nominal: 51,2V
• Rango de tensión de operación: 44,8-57,6V
• Energía nominal: 16kWh
• Energía útil: 14,4kWh (90% DoD)
• Corriente máxima continua de carga/descarga: 160A / 160A
• Corriente pico de carga/descarga: 300A / 300A (10 s)
• Profundidad de descarga: 90%
• Vida útil: 6.000 ciclos o más (25 °C, 0,5C/0,5C, 90% DoD, 70% EOL)
• Escalabilidad: hasta 32 unidades en paralelo (512kWh)
• Comunicación: CAN 2.0, RS485
• Protección integrada: Interruptor automático y BMS inteligente
• Temperatura de carga: de 0 a 55 °C
• Temperatura de descarga: de -20 a 55 °C
• Grado de protección: IP20 (instalación en interior)
• Montaje: Pared o suelo
• Dimensiones: 480 x 830 x 235 mm (sin soporte ni base)
• Peso: 122kg
• Certificaciones: UN38.3, MSDS
• Garantía: 5 años

Beneficios del Kit Solar Deye 10kW con Batería RW-F16 de 16kWh y 18 Paneles Tongwei

Casi un tercio de la producción disponible por la noche

Los 14,4kWh útiles de la RW-F16 equivalen a casi un tercio de la producción diaria estimada del campo de 11,34kWp. Esa proporción permite que la mayor parte del consumo de la tarde y la noche se cubra con energía solar almacenada, y no con energía comprada a la red. Es la configuración con más autonomía de nuestros kits Deye de 10kW. Compara capacidades en la sección de baterías de litio.

Integración Deye sin intermediarios

Inversor y batería se comunican por CAN de forma nativa: el SUN-10K-SG02LP1-EU-AM3 lee el BMS de la RW-F16, gestiona su carga según sus parámetros y muestra su estado en la misma plataforma de monitorización. Un único fabricante para los dos equipos facilita la puesta en marcha y la gestión de cualquier incidencia.

Potencia sostenida y picos cubiertos

Con 160A continuos, unos 8,2kW, la batería sostiene la mayor parte de la potencia del inversor de 10kW, y sus picos de 300A durante 10 segundos cubren arranques de compresores, bombas de calor o motores. El inversor, de la serie SG02LP1 de inversores híbridos monofásicos de Deye, suma paso de red de 60A, 6 franjas horarias programables, entrada para generador diésel y paralelo de hasta 16 equipos.

Generación Tongwei en tres MPPT

Los 18 paneles TNC 2.0 se reparten en tres strings de 6 módulos, uno por MPPT, lo que permite cubrir varias orientaciones de tejado sin pérdidas entre strings. Con 132 medias células N-type, doble vidrio de 2,0 mm, coeficiente de temperatura de -0,28%/°C y bifacialidad del 80±5%, son módulos pensados para durar. Consulta la gama completa de paneles solares.

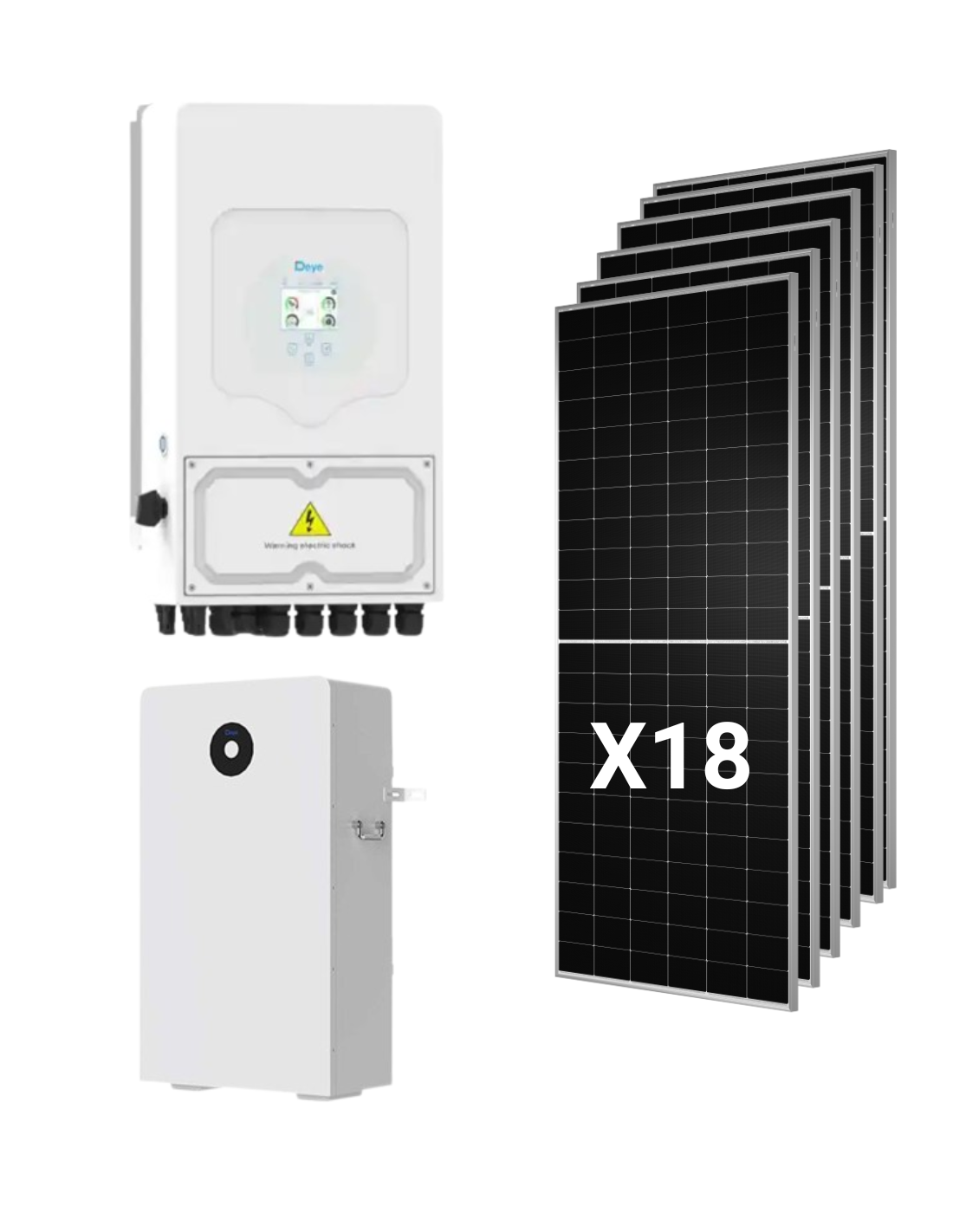

El kit incluye

• 1 x Inversor híbrido Deye SUN-10K-SG02LP1-EU-AM3 de 10.000W, monofásico.
• 18 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 1 x Batería de litio Deye RW-F16 de 16kWh y 314Ah, con interruptor automático integrado.

Completa la instalación en Tienda Solar con estructuras para paneles solares para cubierta o suelo y con todo el material eléctrico.

Datos de ingeniería

Strings: 3 x 6 paneles

Cada MPPT recibe 6 paneles en serie, que trabajan a 246,6V, dentro de la ventana MPPT de 150-425V. En circuito abierto, cada string alcanza 297V en STC y unos 322V a -10 °C, calculados con el coeficiente de Voc de -0,24%/°C, lejos de los 500V máximos. La corriente de 15,33A por string está por debajo de los 26A de cada entrada, y los 11.340Wp del campo quedan dentro de la entrada FV de 15.000W, con una relación DC/AC de 1,13.

Batería RW-F16 con inversor SUN-10K

La batería opera entre 44,8 y 57,6V, dentro de la ventana de 40-60V del inversor. En este kit el límite de corriente lo pone la batería, con 160A continuos, frente a los 220A que admite el inversor. La comunicación se realiza por CAN 2.0 o RS485.

Producción y autonomía de referencia

Con 5 horas solares pico y un rendimiento global del 80%, el campo de 11,34kWp produciría unos 45kWh al día de media anual. Los 14,4kWh útiles de la batería darían para unas 14 horas con un consumo nocturno medio de 1kW. Estas cifras son orientativas; en el Blog de Tienda Solar encontrarás guías de nuestros expertos para calcularlas con los datos de tu vivienda.

Montaje de la RW-F16

Se instala en pared o en suelo, en interior por su protección IP20. Mide 480 x 830 x 235 mm sin soporte ni base y pesa 122kg, por lo que conviene comprobar la resistencia de la pared o del suelo y realizar la maniobra entre al menos dos personas.

¿Para quién es este kit?

Viviendas con mucha demanda vespertina

Hogares con aerotermia, inducción, climatización o recarga nocturna del coche eléctrico, donde gran parte del consumo llega cuando ya no hay sol.

Quien quiere reducir al máximo la factura

Con casi un tercio de la producción almacenada y una batería capaz de mover la mayor parte de la potencia del inversor, el kit minimiza la energía comprada a la red.

Instaladores de soluciones Deye

Inversor y batería del mismo fabricante simplifican la configuración, la monitorización y la posventa. Para otras combinaciones, consulta todos nuestros kits solares o la gama de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Por qué elegir la RW-F16 frente a dos baterías SE-G5.1 Pro-B?

La RW-F16 ofrece más energía útil (14,4kWh frente a 9,2kWh) en un solo equipo y con una sola conexión. Las dos SE-G5.1 Pro-B admiten más corriente máxima en conjunto (200A frente a 160A) y tienen 10 años de garantía frente a los 5 años de la RW-F16, además de pesar menos por módulo.

2. ¿Puede la batería alimentar los 10kW del inversor?

Casi. Entrega 160A continuos, unos 8,2kW a tensión nominal, y picos de 300A durante 10 segundos. Para la mayoría de viviendas es suficiente; los consumos que superen esa potencia sin sol se cubren desde la red.

3. ¿Se puede ampliar la capacidad?

Sí. La RW-F16 admite hasta 32 unidades en paralelo, con un máximo de 512kWh. Con dos unidades, la corriente disponible superaría los 220A que gestiona el inversor.

4. ¿Cómo se conectan los 18 paneles?

En 3 strings de 6 paneles, uno por MPPT. Cada string trabaja a unos 246,6V y no supera los 322V en circuito abierto a -10 °C.

5. ¿Funciona durante un apagón?

Sí. El inversor opera en modo aislado con la energía de los paneles y la batería, y admite picos del doble de su potencia nominal durante 10 segundos. Con 14,4kWh útiles, la autonomía es amplia, aunque dependerá siempre del consumo.

6. ¿Es legalizable para compensar excedentes?

El inversor incluye la norma española UNE 217002 entre sus certificaciones. Un instalador autorizado debe tramitar la legalización y la compensación, y comprobar que el suministro monofásico admite un equipo de 10kW.

7. ¿Qué garantías tienen los componentes?

Los paneles Tongwei tienen 12 años de garantía de producto y 30 años de potencia lineal; la batería RW-F16, 5 años; y el inversor Deye, 5 o 10 años según el lugar de instalación final. Los 18 paneles ocupan unos 49m² de cubierta sin contar separaciones.
