Hybrid Solar Kit Deye 10kw Einphasig Mit 18 Panels Tongwei 630W und Batterie Deye 16kwh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 11,34kwp (18 x 630W)
• Nominalausgangsleistung AC: 10.000W
• Speicherkapazität: 16 kWh Nomales / 14,4kwh nützlich
• Ladestrom / system download: 160A (batteriegrenze; das solar-wechselrichter unterstützt 220A)
• Saiten-Konfiguration: 3 saiten von 6 paneelen (eines von MPPT)
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-10K-SG02LP1-EU-AM3

• Nennwechselspannung (Eingabe / ausgabe:) 10.000W
• Maximal scheinbare Leistung: 11.000VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 15.000W
• Maximaler Zugang FV-Leistung: 20.000W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 3/2 + 2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A + 26A
• Maximaler Kurzschlussstrom: 44A + 44A + 44A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 220A
• Nominal- und maximaler Wechselstrom (Eingabe / Ausgabe:) 45.5A / 43,5A
• Maximaler kontinuierlicher Netzwerkschritt (Netzwerk ein Verbrauch:) 60A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Schutz gegen elektrische Bogen (AFCI:) optional
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 45 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 420 x 670 x 233 mm
• Gewicht: 35,6kg
• Netzwerkvorschriften: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye RW-F16

• Chemie: LifePo4 (Lithiumferrophosphat)
• Kapazität: 314Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 44,8-57,6V
• Nominale Energie: 16kwh
• Nützliche Energie: 14,4kwh (90% DOD)
• Maximales Dauerbeladen / entladen: 160A / 160A
• Aktuelles Laden / entladen: 300A / 300A (10 s)
• Tiefe der Entladung: 90%
• Alter: 6.000 zyklen oder mehr (25 ° C, 0,5 C / 0,5 C, 90% DOD, 70% EOL)
• Skalierbarkeit: bis zu 32 Einheiten parallel (512 kWh)
• Kommunikation: KANN 2.0, RS485
• Integrierter Schutz: Smart BMS-Leistungsschalter und BMS
• Ladungstemperatur: von 0 bis 55 ° C
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand oder Boden
• Maße: 480 x 830 x 235 mm (ohne unterstützung oder basis)
• Gewicht: 122kg
• Zertifizierungen: UN38.3, MSDS
• Garantie: 5 jahre

Vorteile des Solar-Kits Deye 10kw mit 16 kWh RW-F16-Batterie und 18 Tongwei-Panels

Fast ein Drittel der in der Nacht verfügbaren Produktion

Die 14.4kwh nützlich von der RW-F16 entspricht fast a dritter der geschätzten täglichen produktion des feldes von 11,34kwp. Dieser Anteil ermöglicht den größten Teil des Abend- und Nachtverbrauchs, mit gespeicherter Solarenergie zu behandeln, und nicht mit Energie, die aus dem Netzwerk gekauft wird. Es ist die Konfiguration mit der Autonomie unserer Kits Deye von 10 kW. Vergleichen Sie die Fähigkeiten im Abschnitt von lithiumbatterien.

Integration Deye ohne vermittler

Solar-Wechselrichter und batterie kommunizieren durch KÖNNEN nativ: das SUN-10K-SG02LP1-EU-AM3 lesen sie das BMS von der RW-F16, verwalten Sie Ihre Last entsprechend Ihren Parametern und zeigt Ihren Status auf derselben Überwachungsplattform an. Ein einziger Hersteller für die beiden Teams erleichtert das Inbetriebnahme und die Verwaltung eines Vorfalls.

Nachhaltige Kraft und überdachte Gipfel

Mit 160A kontinuierlich, einige 8,2kw, der akku hält den größten teil der macht von solar-wechselrichter von 10kw, und seine 300a Peaks für 10 Sekunden abdeckung beginnt kompressoren, , wärmepumpen oder motoren. Die solar-wechselrichter, von der SG02LP1-Serie wechselrichter hybrid einphasige von Deye, summe 60a Netzwerkschritt, , 6 programmierbare zeitschlitze, eingang zu dieselgenerator und parallel bis zu 16 teams.

Generation Tongwei in drei MPPT

Die 18 panels TNC 2.0 sie sind verteilt in drei saiten von 6 modulen, eines von MPPT, mit dem mehrere Dachorientierungen ohne Verluste zwischen den Saiten abdecken können. Mit 132 durchschnittliche N-Typ-Zellen, , doppelglas von 2,0 mm, , temperaturkoeffizient von -0,28%/°C und bifilifizität von 80 ± 5%, sie sind Module, die zuletzt sind. Überprüfen Sie das gesamte Bereich von solarplatten.

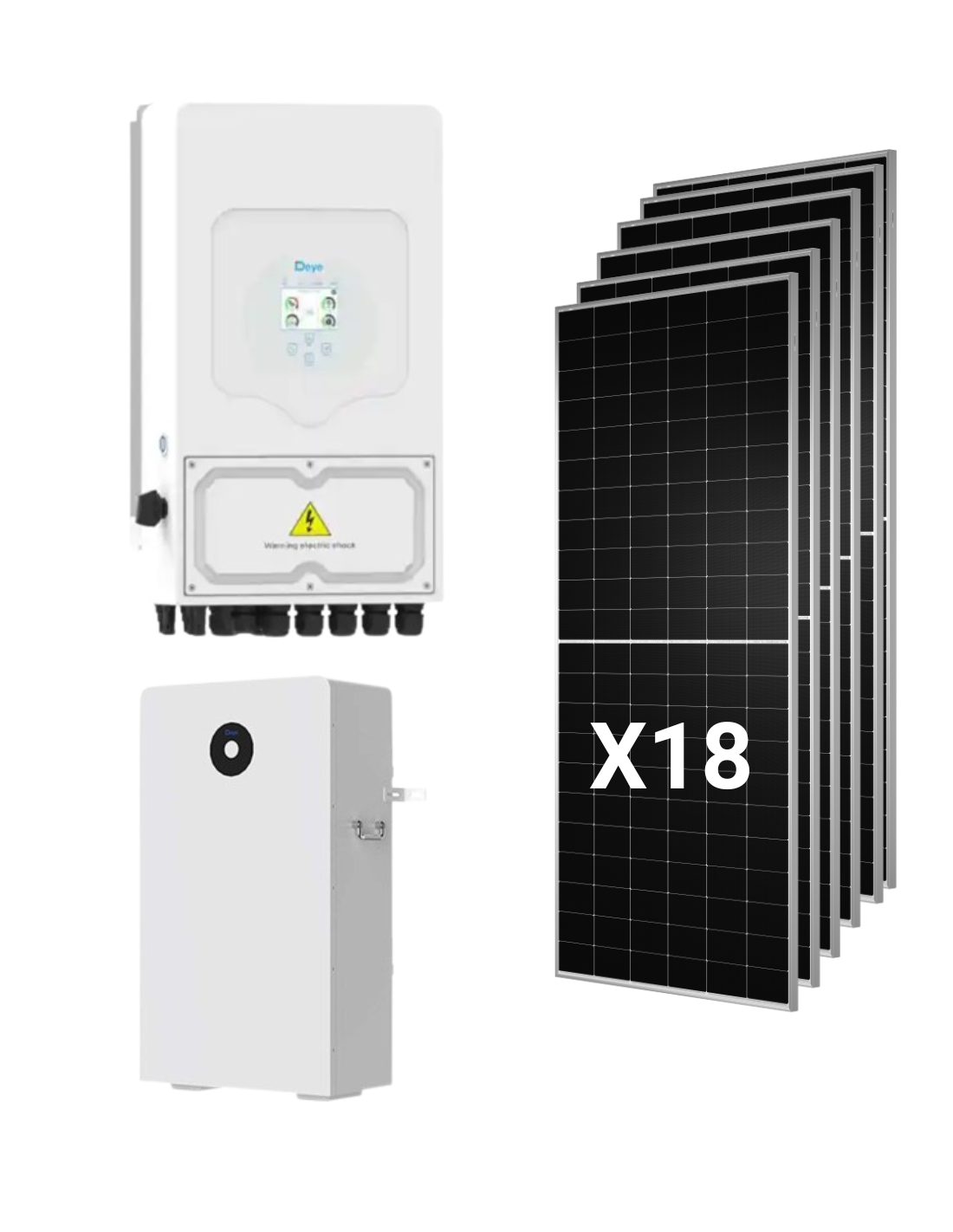

Das Kit enthält ein

• 1 x Hybrid-Wechselrichter Deye SUN-10K-SG02LP1-EU-AM3 von 10.000W, , einphasig.
• 18 x Solarpanel Tongwei TNC 2.0 TWMNH-66HD630 von 630W, N-typ bifacial.
• 1 x Lithiumbatterie Deye RW-F16 von 16kwh und 314Ah, mit integrated automatic switch.

Vollständige Installation in Tienda Solar mit strukturen für sonnenkollektoren für den deckel oder boden und mit dem gesamten elektrischen material.

Technische Daten

Saiten: 3 x 6 Panels

Jeder MPPT erhält 6 serie-panels, wer arbeitet 246,6V, im MPPT-Fenster 150-425V. Im offenen Stromkreis erreicht jeder Zeichenfolge 297V in stc und einigen 322V bei -10 ° C, berechnet mit dem VOC-Koeffizienten -0,24%/°C, weg von der 500V max. Der Strom von 15,33A durch zeichenfolge liegt unter dem 26A von jedem eingang und dem 11.340Wp aus dem feld befinden sie sich in der 15.000 weits FV-Eingang, mit einem DC / AC-Verhältnis von 1,13.

RW-F16-Batterie mit solar-wechselrichter SUN-10K

Die Batterie arbeitet zwischen 44.8 und 57,6V, im fenster von 40-60V von der solar-wechselrichter. In diesem Kit wird die aktuelle Grenze mit der Batterie mit 160A kontinuierlich, vor dem 220A eingestehen solar-wechselrichter. Die Kommunikation erfolgt durch KANN 2.0 oder RS485.

Produktions- und Referenzautonomie

Mit 5 stunden sonnenspitze und eine globale leistung von 80%, das feld von 11,34kwp würde einige produzieren 45 kWh am Tag der durchschnittlichen jährlichen. Die 14.4kwh nützlich der batterie würde für einige geben 14 stunden mit einem gemeinen nachtverbrauch von 1kw. Diese Zahlen sind Anleitung; in dem Blog Tienda Solar sie finden guides von unseren experten, um sie mit ihren heimatdaten zu berechnen.

Montage des RW-F16

Ist installiert an der wand oder im boden, in innen für ihren schutz IP20. Maßnahmen 480 x 830 x 235 mm ohne unterstützung oder base und gewicht 122kg, es ist daher zweckmäßig, den widerstand der wand oder den boden zu überprüfen und den manöver zwischen mindestens zwei personen auszuführen.

Für wen ist dieses Kit?

Häuser mit viel Abendnachfrage

Häuslich mit aerotermia, , induktion, , klimaanlage oder elektrische auto nocturnal aufladen, wo ein großteil des verbrauchs kommt, wenn es keine sonne gibt.

Wer möchte die Rechnung auf das Maximum reduzieren

Mit fast einem Drittel der gespeicherten Produktion und einer Batterie, die die meiste Kraft der Macht der Macht bewegen kann solar-wechselrichter, das kit minimiert die aus dem netzwerk erworbene energie.

Solutions-Installateure Deye

Solar-Wechselrichter und die Batterie desselben Herstellers vereinfacht die Konfiguration, Überwachung und After-Sales. Fragen Sie für andere Kombinationen alle unsere sonnenkits oder der bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Warum wählen Sie den RW-F16 gegen zwei Batterien SE-G5.1 Pro-B?

Die RW-F16 es bietet mehr nützlichere energie (14,4kwh gegen 9,2kwh) in einem einzigen Team und mit einer einzigen Verbindung. Die beiden SE-G5.1 Pro-B gibt mehr Höchststrom als Ganzes zu (200A gegen 160Aund 10 jahre garantie vor dem 5 jahre des RW-F16, der auch weniger pro Modul wiegen.

2. Kann der Akku die 10 kW der solar-wechselrichter?

Fast. Lieferung 160A kontinuierlich, einige 8,2kw bei nominaler spannung und 300a Peaks für 10 Sekunden. Für die meisten Häuser reicht es aus. Der Verbrauch, der darüber hinausgeht, dass die Ausgangsleistung aus dem Netzwerk abgedeckt wird.

3. Kann die Kapazität verlängert werden?

Ja. Die RW-F16 unterstützt bis zu 32 einheiten parallel, mit einem maximum von 512kwh. Mit zwei Einheiten würde der verfügbare Strom den verfügbaren Strom überschreiten 220A das verwaltet die solar-wechselrichter.

4. Wie sind die 18 Panels verbunden?

Auf 3 saiten von 6 paneelen, eines von MPPT. Jede Zeichenfolge funktioniert für einige 246,6V und es überschreitet nicht das 322V in der schaltung bei -10 ° C GEÖFFNET.

5. Funktioniert es für einen Blackout?

Ja. Die solar-wechselrichter betreiben isoliert mit der energie der platten und der batterie und gibt es zu twicts von doppelt soweit sie sind 10 sekunden lang. Mit 14.4kwh nützlich, autonomie ist breit, obwohl es immer vom verbrauch abhängt.

6. Ist es lediglich, Überschüsse auszugleichen?

Die solar-wechselrichter beinhaltet den spanischen standard UNE 217002 unter seinen Zertifizierungen. Ein autorisierter Installationsprogramm muss Legalisierung und Entschädigung verarbeiten und diese Lieferung überprüfen einphasig gibt ein team von 10kw.

7. Welche Garantien haben die Komponenten?

Die tongwei Panels verfügen über 12 jahre produktgarantie und 30 jahre lineare kraft; die rW-F16-Batterie, , 5 jahre; und die solar-wechselrichter Deye, , 5 oder 10 jahre entsprechend der endgültigen Installationsstelle. Die 18 Paneele nehmen einige ein 49m² der abdeckung ohne trennungen zu zählen.
