Kit solaire hybride Deye 12kw Monophasé Avec 24 panneaux Tongwei 630W et batterie 5,12KWh

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 15,12kwp (24 x 630W)
• Puissance de sortie nominale AC: 12.000W
• Capacité de stockage: 5,12kWh Nomales / 4.6kWh utile
• Chargement actuel / système télécharger: 100A (limite de batterie; le onduleur supports 250A)
• Configuration des chaînes: 3 cordes de panneau (un par mppt)
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-12K-SG02LP1-UE-AM3

• Puissance AC Nominale (entrée / sortie:) 12.000W
• Puissance apparente maximale: 13.200VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 18.000W
• Accès maximum FV Puissance: 24.000W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 3/2 + 2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A + 26A
• Courant maximum du court-circuit: 44A + 44A + 44A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 250A
• Courant alternatif nominal et maximum (entrée / sortie:) 54.6A / 52.2A
• Étape de réseau continu maximum (réseau une consommation:) 60A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Protection contre l'arc électrique (AFCI:) optionnel
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 45DB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 420 x 670 x 233 mm
• Poids: 35,6kg
• Règlement sur le réseau: UNE 217002, VDE-AR-N 4105, VDE 0126, CEI 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye SE-G5.1 PRO-B

• Chimie: LIFEPO4 (ferrophosphate de lithium), sans cobalt
• Capacité: 100Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 43,2-57,6V
• Énergie nominale: 5,12kwh
• Énergie utile: 4,6kwh (90% DOD, 0,5C à 25 ° C)
• Courant recommandé de chargement / de décharge: 50A
• Courant de charge / décharge maximale: 100A
• Courant Pico (2 min, 25 ° C:) 150A
• Profondeur de téléchargement recommandé: 90%
• Durée de vie: plus de 6 000 cycles (25 ° C, 0.5C, 90% DOD, 70% EOL)
• Énergie accumulée: 16Mwh 70% eOL
• L'évolutivité: jusqu'à 64 unités en parallèle (327kwh), 32 sans configuration externe
• Communication: PEUT 2.0, RS485
• Température de charge: de 0 à 55 ° C (de -20 à 55 ° C avec chauffage en option)
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur, plancher ou rack 19 "
• Dimensions: 440 x 133 x 540 mm
• Poids: 45kg
• Certifications: UN38.3, CEI 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 années (sous réserve des conditions du fabricant)

Avantages du kit solaire hybride Deye 12kW avec 24 panneaux Tongwei 630w et batterie 5,12kwh

12kw monophasés pour des charges exigeantes

Les Deye SUN-12K-SG02LP1-UE-AM3 livraison 12 000W nominaux et 13.200Va apparent dans un réseau monophasé et en mode isolé double pics de sa puissance pendant 10 secondes. Votre 60a étape réseau il permet d'alimenter une consommation élevée du réseau si nécessaire. Est une solution conçue pour les grandes maisons, des maisons avec aerotermia et voiture électrique, ou des affaires comme ateliers, entreprises ou bureaux la fourniture monophasé. Appartient à la gamme de onduleurs hybride de Deye, avec 6 emplacements horaires programmables, entrée à générateur diesel, couplage alternatif et fonctionnement parallèle de jusqu'à 16 équipes.

Trois MPPT pour un champ de plus de 15 kWP

Contrairement aux modèles de puissance inférieure, le onduleur de 12kw intègre 3 adeptes MPPT avec 26A chacun et admet jusqu'à 18 000W FV. Les 24 panneaux ils sont divisés en trois chaînes égales de 8 modules, chacune avec sa propre surveillance du point d'alimentation maximale, qui permet également de guider les cordes vers différentes jupes de couverture sans pénaliser la production.

Tongwei TNC 2.0 Panneaux haute efficacité

Les 24 modules combiner 132 cellules n-types moyennes, , double verre de 2,0 mm et boîte de connexion IP68. Votre coefficient de température de -0,28%/°C limite les pertes dans les mois de la chaleur et la bifialité de 80 ± 5% profitez de la lumière reflétée dans la face arrière. Tongwei garantit le 87,40% du pouvoir à 30 ans. Consulter plus de modèles dans notre section panneaux solaires.

Stockage modulaire à la croissance par étapes

Les tambours Deye SE-G5.1 PRO-B c'est le point de départ: 5,12kWh nominal, , chimie LifePO4 sans cobalt et conception modulaire de 19 ". Avec un onduleur capable de 250A, le système est prêt à ajouter des modules plus parallèles, jusqu'à 32 sans configuration externe et 64 au total, à mesure que les besoins de stockage se développent. Découvrez d'autres options dans notre catégorie batteries de lithium.

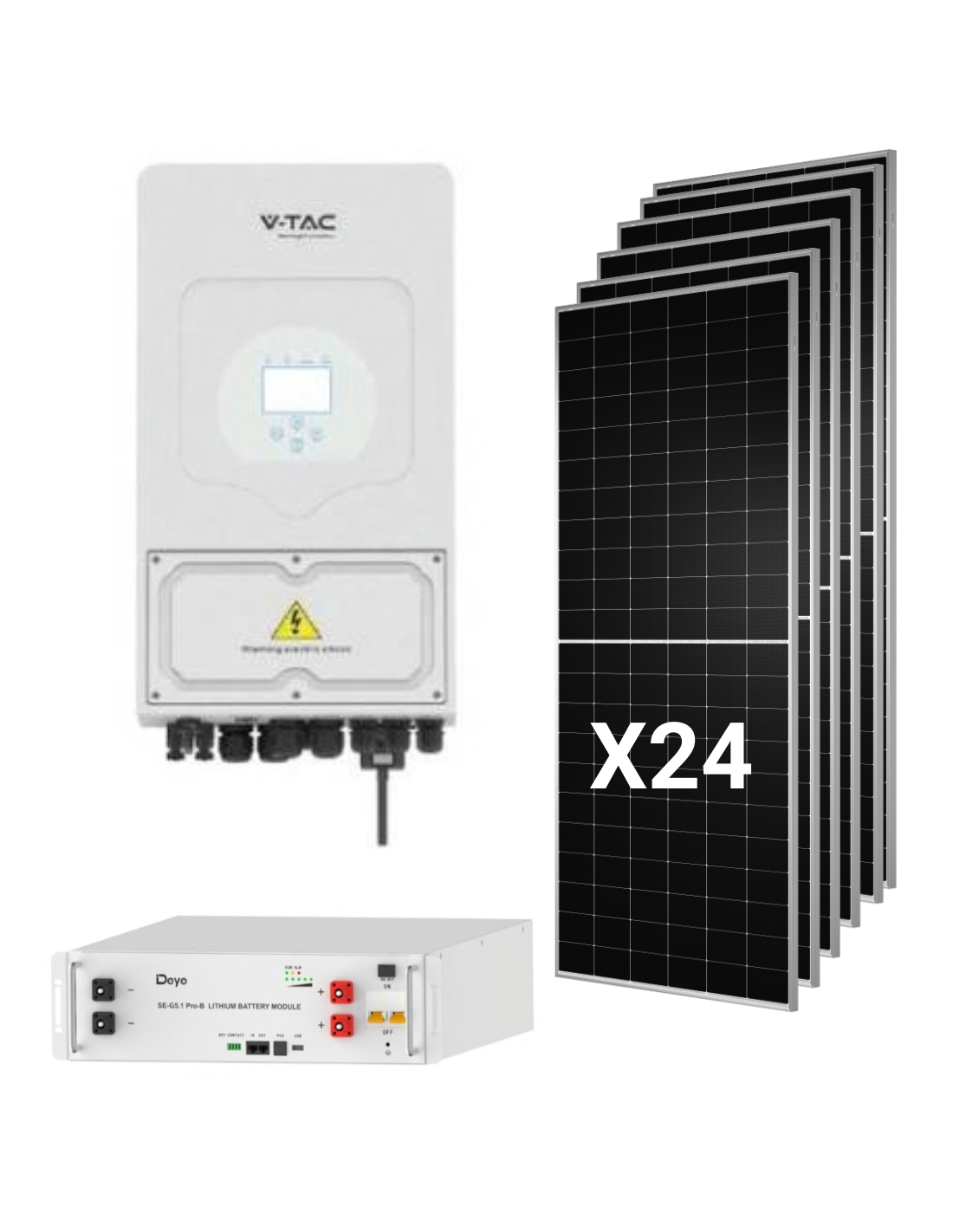

Composition du kit

• 1 x Onduleurs Hybrides Deye SUN-12K-SG02LP1-UE-AM3 de 12.000W, , monophasé.
• 24 x Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium Deye SE-G5.1 PRO-B de 5,12kwh, avec vos accessoires de série: câble de connexion à onduleur 3U-Lpcable1500, , câble parallèle 3U-Lbcable150, , cherche 19 "rack, , supports d'empilement et supports muraux avec vis.

Sur Tienda Solar vous avez structures pour panneaux solaires pour les couvercles et le sol, ainsi que du reste de l'équipement électrique pour compléter l'installation.

Ingénierie du système

Configuration des chaînes: 3 x 8 panneaux

• Tension de travail (VMP) par chaîne: 328,8V, dans la chaîne MPPT 150-425V.
• Tension en circuit ouvert par chaîne (STC:) 396V.
• Tension de circuit ouvert estimé à -10 ° C: quelque 429V, calculé avec le coefficient de COV -0,24%/°C, en dessous du maximum de 500V.
• Courant par chaîne: 15,33A (IMP), devant le 26A de chaque MPPT; L'ISC du panneau (16,18A) c'est très loin de la 44A pris en charge.
• Total FV Power: 15.120Wp, à l'intérieur du entrée maximale FV de 18 000W, avec un ratio CC / AC de 1,26.

Production estimée

Orientalement, avec 5 heures de pic solaire et une performance globale de 80%, le 15,12kwp générerait certains 60kwh par jour de la moyenne annuelle. La réelle production dépend de l'emplacement, de l'orientation, de l'inclinaison et des ombres. Dans le Blog Tienda Solar vous trouverez des guides de nos experts à des installations de taille de cette taille.

Une batterie de démarrage: à quoi s'attendre

Avec un seul module SE-G5.1 PRO-B, le système a 4.6kwh utile et un courant de chargement et de déchargement limité par la batterie à 100A (50A), certains 5kw du stockage. Devant le 60kWh quotidien cher, la majeure partie de la production sera consommée directement ou sera versée sur le réseau. Cette configuration est appropriée si la consommation est concentrée pendant la journée ou si vous voulez commencer par un investissement ajusté; pour couvrir l'après-midi et la nuit, nous vous recommandons d'en développer 3 batteries ou plus, qui sont connectés en parallèle avec les câbles inclus.

Qui est-il destiné?

Affaires et maisons avec une consommation de jour élevée

Bureaux, entreprises, ateliers ou maisons avec télétravail, piscine et climatisation profitent de la 15,12kwp production à la lumière du soleil, qui est la forme la plus rentable de soi-même.

Projets qui vont grandir au fil du temps

Installer la génération et le onduleur de 12 kW et développer les piles plus tard évite de changer d'équipement lorsque la consommation, par exemple avec un voiture électrique ou un aerotermia.

Installateurs avec des projets monophasés haute puissance

Une onduleur avec 3 MPPT, , 250A étape de batterie et de réseau 60A, ainsi qu'une configuration de chaînes déjà validées, rationalisent la conception. Si vous recherchez d'autres pouvoirs, consultez notre kits solaires ou la gamme complète de onduleurs solaire.

Foire aux questions (FAQ)

1. Une batterie de 5,12 kWh est-elle suffisante pour un onduleur de 12kw?

Pour commencer, oui, mais il est court pour couvrir la nuit. Fournit 4.6kwh utile et certains 5kw de la puissance de décharge, devant le 12kw du onduleur et le 60kWh quotidien cher production. Nous vous recommandons de développer 3 batteries ou plus SE-G5.1 PRO-B si l'après-midi et la consommation du soir est pertinent.

2. Comment les 24 panneaux se connectent-ils?

Sur 3 cordes de panneau, un pour chaque mppt. Chaque chaîne fonctionne pour certains 328,8V et il ne dépasse pas la 429V en circuit ouvert -10 ° C, dans le maximum de 500V du onduleur.

3. Puis-je installer les panneaux dans différentes orientations?

Oui. Quand avoir 3 MPPT indépendant, chaque chaîne peut aller dans une jupe différente (par exemple, est, sud et ouest) et le onduleur optimiser chaque séparément.

4. Est-ce que cela fonctionne pendant une coupe de lumière?

Oui. Les onduleur peut travailler sur isolé avec l'énergie des panneaux et la batterie, et elle admet tiances de double puissance nominale pendant 10 secondes. Avec une seule batterie, Sun Sin Autonomy est limitée.

5. Pouvez-vous légaliser et compenser les excédents?

Les onduleur comprend entre ses certifications réseau la norme espagnole UNE 217002. La légalisation, la connexion réseau et la compensation excédentaire doivent être traitées via un installateur agréé, qui vérifiera également la puissance de votre approvisionnement monophasé il convient à une équipe de 12 kW.

6. Quelle garantie les équipements ont-ils?

Panneaux Tongwei: 12 ans de produit et 30 ans de puissance linéaire. . Tambours Deye SE-G5.1 PRO-B: 10 années. . Onduleur Deye: 5 ou 10 ans, en fonction du site d'installation final. Les conditions de chaque fabricant s'appliquent.

7. Combien d'espace occupe-t-il des panneaux?

Chaque module mesure 2.382 x 1.134 mm et peser 32,2kg, alors les 24 panneaux occupent certains 65m² ne pas compter les séparations ou les salles de maintenance.
