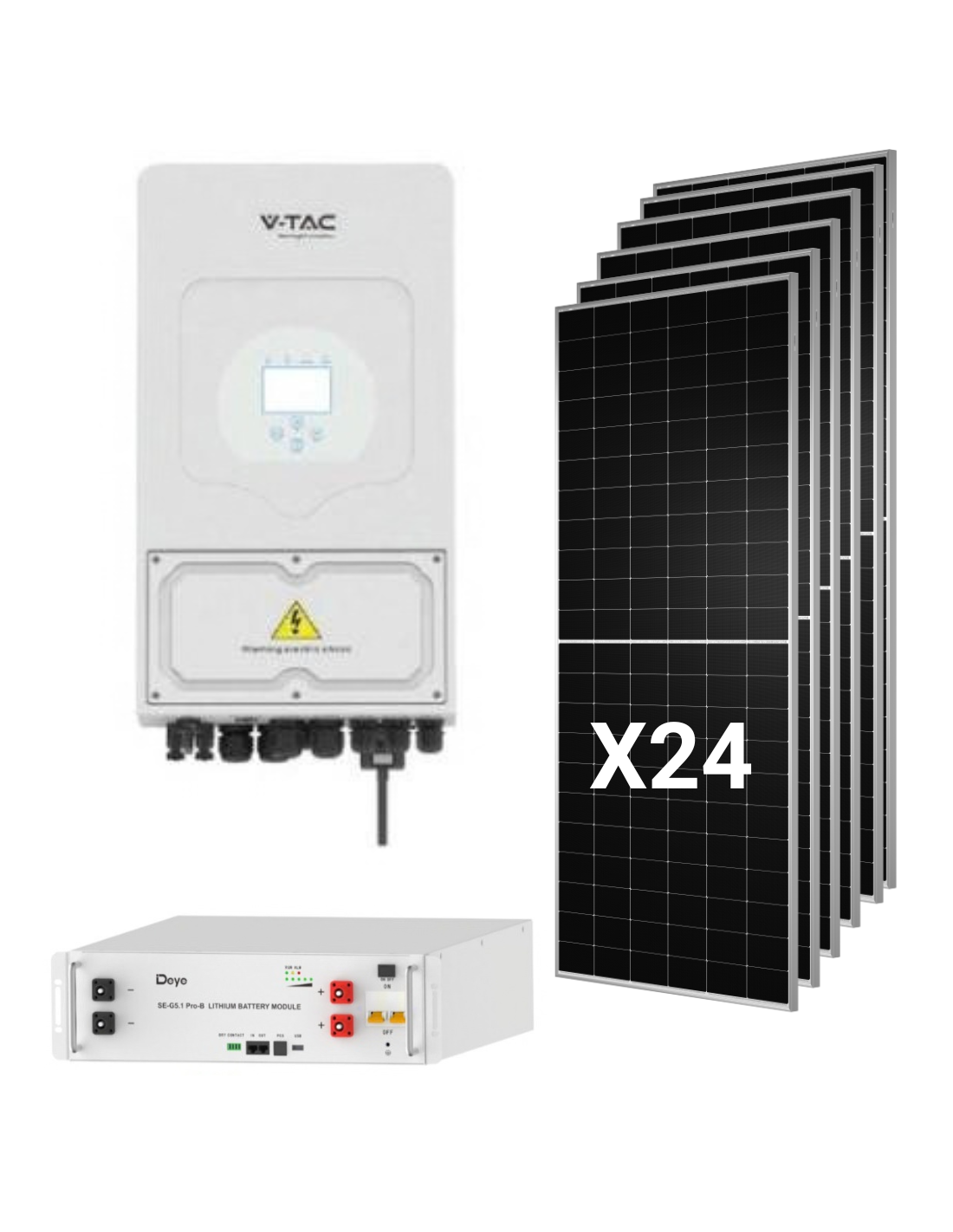

Kit solare ibrido Deye 12kw Monofase Con 24 pannelli Tongwei 630W e batteria 5,12kWh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 15,12kwp (24 x 630W)
• Potenza nominale dell'output AC: 12.000W
• Storage capacity: 5,12kWh Nomales / 4.6kWH Utile
• Download di corrente / sistema di ricarica: 100A (limite della batteria; il inverter supporta 250A)
• Configurazione delle stringhe: 3 8 corde del pannello (uno da mppt)
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-12K-SG02LP1-UE-AM3

• Potenza nominale CA (ingresso / uscita:) 12.000W
• Massima potenza apparente: 13.200VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 18.000W
• Accesso massimo di energia FV: 24.000W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 3/2 + 2 + 2
• Funzionamento FV massimo corrente: 26A + 26A + 26A
• Corrente massima del cortocircuito: 44A + 44A + 44A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 250A
• Corrente nominale e massima AC (ingresso / uscita:) 54.6A / 52.2A
• Fase di rete massima continua (Rete un consumo:) 60A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Protezione contro arco elettrico (AFCI:) opzionale
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 45 dB
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regolamenti di rete: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye SE-G5.1 PRO-B

• Chimica: LifePo4 (ferrofosfato di litio), senza cobalto
• Capacità: 100Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 43,2-57,6V
• Energia nominale: 5,12kwh
• Energia utile: 4,6kwh (90% DoD, 0,5C a 25 ° C)
• Carico di carico / corrente consigliato: 50A
• Carica corrente / scarica massima: 100A
• Pico Current (2 min, 25 ° C:) 150A
• Depth of recommended download: 90%
• Durata: più di 6.000 cicli (25 ° C, 0,5 c, 90% DoD, 70% EOL)
• Energia accumulata: 16Mwh 70% eOL
• Scalabilità: fino a 64 unità in parallelo (327kWh), 32 senza configurazione esterna
• Comunicazione: PUÒ 2.0, RS485
• Temperatura di ricarica: da 0 a 55 ° C (da -20 a 55 ° C con riscaldamento opzionale)
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro, pavimento o rack 19 "
• Dimensioni: 440 x 133 x 540 mm
• Peso: 45kg
• Certificazioni: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garanzia: 10 anni (soggetto alle condizioni del produttore)

Vantaggi del kit solare ibrido Deye 12kw con 24 pannelli Tongwei 630W e batteria 5,12kWh

12kw monofase per carichi esigenti

La Deye SUN-12K-SG02LP1-UE-AM3 consegna 12.000W nominali e 13.200VA apparente in una rete monofase e in modalità isolata supporta doppie picchi del suo potere per 10 secondi. Il tuo step di rete 60A permette di alimentare il consumo elevato dalla rete quando necessario. È una soluzione progettata per grandi case, case con aerotermia ed auto elettrica, o affari come workshop, aziende o uffici la fornitura monofase. Appartiene alla gamma di inverters ibrido di Deye, con 6 slot orari programmabili, ingresso a generatore diesel, accoppiamento CA e funzionamento parallelo di fino a 16 squadre.

Tre mppt per un campo di oltre 15kWP

A differenza dei modelli di potenza inferiore, il inverter di 12kw incorpora 3 follower mpt insieme a 26A ognuno e ammette fino a 18.000W FV. La 24 pannelli sono divisi in tre stringhe uguali di 8 moduli, ciascuno con il proprio monitoraggio del punto di forza massimo, che consente anche di guidare le stringhe verso gonne di copertura diverse senza penalizzare la produzione.

Pannelli Tongwei TNC 2.0 ad alta efficienza

La 24 moduli combinare 132 cellule medie di tipo N, , doppio vetro da 2,0 mm e scatola di connessione IP68. Il tuo coefficiente di temperatura del -0.28%/°C limita le perdite nei mesi di calore e il bifialità di 80 ± 5% approfitta della luce riflessa nella parte posteriore. Tongwei garantisce il 87,40% del potere a 30 anni. Consultare più modelli nella nostra sezione pannelli solari.

Stoccaggio modulare per crescere per fasi

La tamburi Deye SE-G5.1 PRO-B è il punto di partenza: 5,12kwh nominale, , chimica LifePo4 senza cobalto e design modulare di 19 ". Con un inverter capace di 250A, il sistema è pronto ad aggiungere altri moduli paralleli, fino a 32 senza configurazione esterna e 64 in totale, come crescono le esigenze di stoccaggio. Scopri altre opzioni nella nostra categoria batterie al litio.

Composizione del kit

• 1 x Inverter Ibrido Deye SUN-12K-SG02LP1-UE-AM3 di 12.000W, , monofase.
• 24 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 1 batteria al litio Deye SE-G5.1 PRO-B di 5,12kwh, con i tuoi accessori della serie: cavo di collegamento a inverter 3U-Lpcable1500, , cavo parallelo 3U-Lbcable150, , cerca un rack da 19 ", , staffe di impilamento e staffe a muro con viti.

Su Tienda Solar hai strutture per pannelli solari per copertine e suolo, nonché dal resto delle apparecchiature elettriche per completare l'installazione.

Ingegneria del sistema

Configurazione delle stringhe: 3 x 8 pannelli

• Voltage di lavoro (VMP) per stringa: 328,8V, all'interno della gamma MPPT 150-425V.
• Tensione nel circuito aperto da String (STC:) 396V.
• Tensione di circuito aperto stimato a -10 ° C: alcuni 429V, calcolato con il coefficiente di VOC -0,24%/°C, sotto il massimo di 500V.
• Corrente per stringa: 15,33A (Imp), di fronte al 26A di ogni mmp; L'ISC del pannello (16,18A) è molto lontano dal 44 BIS supportati.
• Potenza FV totale: 15.120Wp, all'interno del ingresso FV massimo di 18.000W, con un rapporto DC / AC di 1,26.

Produzione stimata

Orientalmente, con 5 ore di picco solare e una performance globale di 80%, il 15,12kwp generarebbe un po ' 60kwh al giorno della media annua. La produzione reale dipende dalla posizione, dall'orientamento, dall'inclinazione e dalle ombre. Nel Blog Tienda Solar troverai guide dai nostri esperti per le impianti di dimensioni di queste dimensioni.

Una batteria di avviamento: cosa aspettarsi

Con un singolo modulo SE-G5.1 PRO-B, il sistema ha 4.6kWH Utile e una corrente di caricamento e scarico limitato dalla batteria a 100A (50A), alcuni 5kw dallo stoccaggio. Di fronte al 60kWh al giorno caro, la maggior parte della produzione verrà consumata direttamente o sarà versata nella rete. Questa configurazione è appropriata se il consumo è concentrato durante il giorno o se vuoi iniziare con un investimento rettificato; per coprire il pomeriggio e la notte, ti consigliamo di espandere 3 o più batterie, che sono collegati in parallelo con i cavi inclusi.

A chi è destinato?

Affari e case con alto consumo diurno

Uffici, aziende, workshop o case con telelavoro, piscina e aria condizionata Approfitta del 15,12kwp produzione nelle ore di sole, che è la forma più economica di autoconsumo.

Progetti che crescerà nel tempo

Installa la generazione e il inverter di 12kW ed espandere le batterie in seguito evita di cambiare apparecchiatura quando il consumo, ad esempio con a auto elettrica o a aerotermia.

Installer con progetti monofase ad alta potenza

Un inverter insieme a 3 MPPT, , 250A passaggio della batteria e della rete 60A, insieme a una configurazione di stringhe già convalidate, semplifica il design. Se stai cercando altri poteri, consulta il nostro kit solari o la gamma completa di inverters solare.

Domande frequenti (FAQ)

1. È una batteria di 5,12 kWh abbastanza per a inverter di 12kw?

Per iniziare, sì, ma è breve per coprire la notte. Mette a disposizione 4.6kWH Utile e alcuni 5kw di potenza di scarico, di fronte al 12kw dello inverter e il 60kWh al giorno caro produzione. Ti consigliamo di espandere 3 o più batterie SE-G5.1 Pro-B se il pomeriggio e il consumo serale sono rilevanti.

2. Come si connettono i 24 pannelli?

Su 3 8 corde del pannello, uno per ogni mmp. Ogni corda funziona per alcuni 328,8V e non supera il 429V in circuito aperto -10 ° C, entro il massimo 500V dello inverter.

3. Posso installare i pannelli in diversi orientamenti?

Sì. Quando hai 3 MPPT indipendente, ogni stringa può andare in una gonna diversa (ad esempio, est, sud e ovest) e il inverter ottimizza ciascuno separatamente.

4. Funziona durante un taglio leggero?

Sì. La inverter può funzionare isolato con l'energia dei pannelli e della batteria, e ammette twides di raddoppiare il loro potere nominale per 10 secondi. Con una sola batteria, il Sun Sin Autonomy è limitato.

5. Puoi legalizzare e compensare le eccedenze?

La inverter include tra le sue certificazioni di rete lo standard spagnolo UNE 217002. La legalizzazione, la connessione di rete e la compensazione in eccesso devono essere elaborate attraverso un programma di installazione autorizzato, che verificherà anche che la potenza della fornitura monofase è adatto per un team di 12KW.

6. Che garanzia ha le attrezzature?

Pannelli Tongwei: 12 anni di prodotto e 30 anni di energia lineare. . Tamburi Deye SE-G5.1 PRO-B: 10 anni. . Inverter Deye: 5 o 10 anni, a seconda del sito di installazione finale. Le condizioni di ciascun produttore si applicano.

7. Quanti spazi occupano i pannelli?

Ogni modulo misura 2.382 x 1,134 mm e pesare 32,2kg, quindi i 24 pannelli occupano alcuni 65m² non contando separazioni o sale di manutenzione.
