Kit Solar Híbrido Deye 12kw Monofásico com 24 Paineis Tongwei 630W e bateria 5,12kWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 15,12kwp (24 x 630W)
• Potência de saída nominal AC: 12.000W
• Storage capacity: 5,12kWH NOMALES / 4.6kWH útil
• Carregamento atual / sistema download: 100A (limite de bateria; o inversor suporta 250A)
• Configuração das cordas: 3 cordas de 8 paineis (um por mppt)
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-12K-SG02LP1-UE-AM3

• Potência Nominal CA (entrada / saída:) 12.000W
• Potência aparente máxima: 13.200VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 18.000W
• Potência máxima do FV de acesso: 24.000W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 3/2 + 2 + 2
• Corrente máxima de operação FV: 26A + 26A + 26A
• Corrente máxima de curto-circuito: 44A + 44A + 44A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 250A
• Corrente CA nominal e máxima (entrada / saída:) 54.6A / 52.2A
• Passo máximo de rede contínua (rede um consumo:) 60A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Proteção contra arco elétrico (AFCI:) opcional
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 45dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 420 x 670 x 233 mm
• Peso: 35,6kg
• Regulamentos de Rede: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye SE-G5.1 Pro-B

• Química: Lifepo4 (Ferrofosfato de Lítio), sem cobalto
• Capacidade: 100Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 43,2-57,6V
• Energia nominal: 5,12kwh
• Energia útil: 4,6kwh (90% Dod, 0,5C a 25 ° C)
• Corrente de carregamento / descarga recomendada: 50A
• Carregar corrimento / descarga máxima: 100A
• Corrente do Pico (2 min, 25 ° C:) 150A
• Profundidade de download recomendado: 90%
• Tempo de vida: mais de 6.000 ciclos (25 ° C, 0,5C, 90% doD, 70% EOL)
• Energia acumulada: 16Mwh 70% eOL
• Escalabilidade: até 64 unidades em paralelo (327kWh), 32 sem configuração externa
• Comunicação: PODE 2.0, RS485
• Temperatura de carregamento: de 0 a 55 ° C (de -20 a 55 ° C com aquecimento opcional)
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede, chão ou rack 19 "
• Dimensões: 440 x 133 x 540 mm
• Peso: 45kg
• Certificações: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantia: 10 anos (sujeito às condições do fabricante)

Benefícios do kit solar híbrido Deye 12kw com 24 Paineis Tongwei 630W e bateria 5,12kWh

12kw monofásicos para cargas exigentes

A Deye SUN-12K-SG02LP1-UE-AM3 entrega 12.000W nominal e 13.200VA aparente em uma rede monofásica, e no modo isolado suporta picos duplos de sua energia por 10 segundos. Sua passo da rede 60A permite alimentar alto consumo da rede quando necessário. É uma solução projetada para casas grandes, casas com aerotermia e carro elétrico, ou negócios como workshops, negócios ou escritórios fornecem monofásico. Pertence ao intervalo de inversores híbrido do Deye, com 6 slots de tempo programáveis, entrada para gerador diesel, acoplamento AC e operação paralela de até 16 equipes.

Três MPPT para um campo de mais de 15kwp

Ao contrário dos modelos de menor potência, o inversor de 12kw incorpora 3 seguidores MPPT com 26A cada um e admite até 18.000w FV. A 24 paineis eles são divididos em três seqüências iguais de 8 módulos, cada uma com seu próprio monitoramento do ponto de potência máxima, que também permite orientar as seqüências de saias diferentes de capa sem penalizar a produção.

Paineis Tongwei TNC 2.0 alta eficiência

A 24 módulos combinar 132 células-tipo n médias, , copo duplo de 2,0 mm e caixa de conexão IP68. Sua coeficiente de temperatura de -0,28%/°C limita as perdas nos meses de calor, e bifialidade de 80 ± 5% aproveite a luz refletida na face de trás. Tongwei garante o 87,40% da energia a 30 anos. Consulte mais modelos em nossa seção paineis solar.

Armazenamento modular para crescer por estágios

A tambores Deye SE-G5.1 Pro-B é o ponto de partida: 5,12kWH nominal, , química Lifepo4 sem cobalto e design modular de 19 ". Com um inversor capaz de 250A, o sistema está preparado para adicionar módulos mais paralelos, até 32 sem configuração externa e 64 no total, como o armazenamento precisa crescer. Descubra outras opções em nossa categoria baterias de lítio.

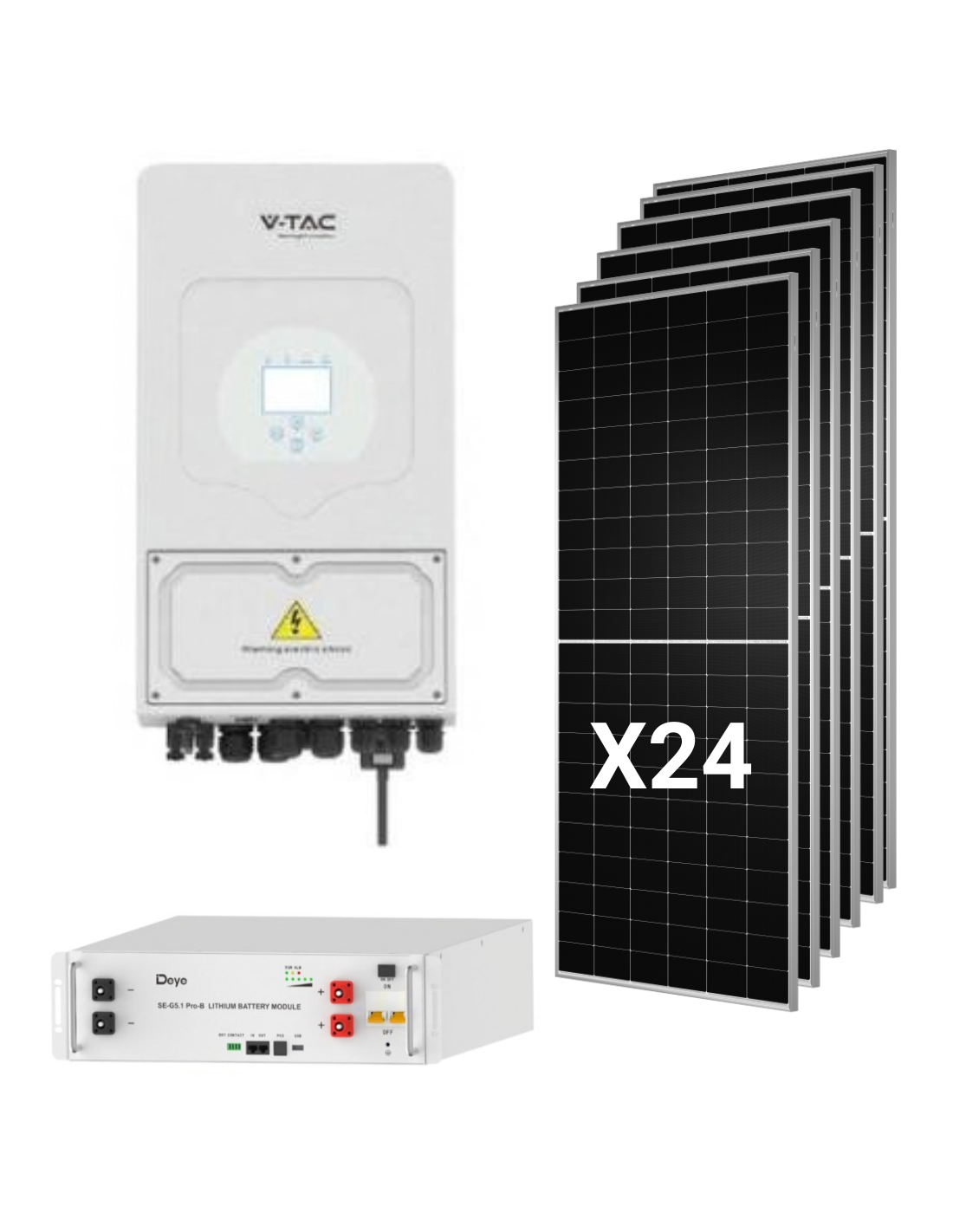

Composição do kit

• 1 x Inversor Híbrido Deye SUN-12K-SG02LP1-UE-AM3 do 12.000W, , monofásico.
• 24 x painel solar TNCEI TNC 2.0 TWMNH-66HD630 do 630W, N-tipo bifacial.
• 1 x bateria de lítio Deye SE-G5.1 Pro-B do 5,12kwh, com seus acessórios da série: cabo de conexão para inversor 3U-Lpcable1500, , 3u-Lbcable paralelo Cable150, , procura 19 "rack, , colchetes de empilhamento e suportes de parede com parafusos.

Em Tienda Solar você tem estruturas para paineis solar para capas e solos, bem como do resto do equipamento elétrico para completar a instalação.

Engenharia do sistema

Configuração das cordas: 3 x 8 paineis

• Tensão de trabalho (VMP) por string: 328,8V, dentro da faixa do MPPT 150-425V.
• Tensão no circuito aberto por string (STC:) 396V.
• Tensão de circuito aberto estimada em -10 ° C: alguns 429V, calculado com o coeficiente de COV -0,24%/°C, abaixo do máximo de 500V.
• Atual por string: 15,33A (Imp), na frente do 26A de cada MPPT; O ISC do painel (16,18A) é muito longe do 44A suportados.
• Total de poder FV: 15.120Wp, dentro do entrada de FV máxima de 18.000W, com uma proporção de DC / CA de 1,26.

Produção estimada

Orientalmente, com 5 horas de pico solar e um desempenho global de 80%, o 15,12kwp geraria alguns 60kWh por dia de média anual. A produção real depende da localização, orientação, inclinação e sombras. No Blog Tienda Solar você encontrará guias de nossos especialistas para instalações de tamanho desse tamanho.

Uma bateria de start-up: o que esperar

Com um único módulo SE-G5.1 Pro-B, o sistema tem 4.6kWh útil e uma corrente de carga e descarga limitada pela bateria para 100A (50A), alguns 5kw do armazenamento. Na frente do 60kWh diariamente caro, a maior parte da produção será consumida diretamente ou será derramada na rede. Esta configuração é apropriada se o consumo for concentrado durante o dia ou se você quiser começar com um investimento ajustado; para cobrir a tarde e a noite, recomendamos expandir 3 ou mais baterias, que estão conectados em paralelo com os cabos incluídos.

Quem ele é pretendido?

Negócios e casas com alto consumo diurno

Escritórios, empresas, oficinas ou casas com teletrabalho, piscina e ar condicionado Aproveite o 15,12kwp produção nas horas do sol, que é a forma mais econômica de auto-consumo.

Projetos que crescerão ao longo do tempo

Instale a geração e o inversor de 12kw e expandir as baterias mais tarde evita a mudança de equipamento quando o consumo, por exemplo, com um carro elétrico ou um aerotermia.

Instaladores com projetos monofásicos de alta potência

Uma inversor com 3 MPPT, , 250A bateria e etapa da rede 60A, juntamente com uma configuração de strings já validadas, simplifica o desenho. Se você está procurando outros poderes, consulte o nosso kits solares ou a gama completa de inversores solar.

Perguntas frequentes (FAQ)

1. É uma bateria de 5,12kWh suficientemente para um inversor de 12kw?

Para começar, sim, mas é curto para cobrir a noite. Fornece 4.6kWh útil e alguns 5kw de poder de descarga, na frente do 12kw do inversor e o 60kWh diariamente caro produção. Recomendamos expandir 3 ou mais baterias SE-G5.1 Pro-B se a tarde e o consumo da noite for relevante.

2. Como os 24 se conectam paineis?

Em 3 cordas de 8 paineis, um para cada MPPT. Cada string funciona para alguns 328,8V e não excede o 429V no circuito aberto -10 ° C, dentro do máximo de 500V do inversor.

3. Posso instalar o paineis em diferentes orientações?

Sim. Ao ter 3 MPPT independente, cada string pode ir em uma saia diferente (por exemplo, leste, sul e oeste) e o inversor otimizar cada um separadamente.

4. Isso funciona durante um corte de luz?

Sim. A inversor pode trabalhar em isolado com a energia do paineis e a bateria e admite twes de dobrar seu poder nominal por 10 segundos. Com uma única bateria, a autonomia do Sun Sin é limitada.

5. Você pode legalizar e compensar os excedentes?

A inversor inclui entre suas certificações de rede, o padrão espanhol UNE 217002. A legalização, a conexão de rede e a compensação do excedente devem ser processadas por meio de um instalador autorizado, que também verificará se o poder do seu fornecimento monofásico é adequado para uma equipe de 12kw.

6. Que garantia o equipamento tem?

Paineis Tongwei: 12 anos de produto e 30 anos de poder linear. . Tambores Deye SE-G5.1 Pro-B: 10 anos. . Inversor Deye: 5 ou 10 anos, dependendo do site de instalação final. As condições de cada fabricante são aplicadas.

7. Quanto espaço paineis?

Cada módulo mede 2,382 x 1,134 mm e pesar 32,2kg, então os 24 paineis ocupam 65m² não contando separações ou salas de manutenção.
