Kit Solar Híbrido Deye 12kW Monofásico con 24 Paneles Tongwei 630W y Batería 5,12kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 15,12kWp (24 x 630W)
• Potencia nominal de salida AC: 12.000W
• Capacidad de almacenamiento: 5,12kWh nominales / 4,6kWh útiles
• Corriente de carga/descarga del sistema: 100A (límite de la batería; el inversor admite 250A)
• Configuración de strings: 3 strings de 8 paneles (uno por MPPT)
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-12K-SG02LP1-EU-AM3

• Potencia nominal AC (entrada/salida): 12.000W
• Potencia aparente máxima: 13.200VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 18.000W
• Potencia FV máxima de acceso: 24.000W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 3 / 2+2+2
• Corriente FV máxima de operación: 26A + 26A + 26A
• Corriente máxima de cortocircuito FV: 44A + 44A + 44A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 250A
• Corriente nominal y máxima AC (entrada/salida): 54,6A / 52,2A
• Paso de red continuo máximo (red a consumos): 60A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Protección contra arco eléctrico (AFCI): opcional
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 45dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 420 x 670 x 233 mm
• Peso: 35,6kg
• Normativa de red: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, EN 50549-1, G98, G99, C10-11
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio Deye SE-G5.1 Pro-B

• Química: LiFePO4 (litio ferrofosfato), sin cobalto
• Capacidad: 100Ah
• Tensión nominal: 51,2V
• Rango de tensión de operación: 43,2-57,6V
• Energía nominal: 5,12kWh
• Energía útil: 4,6kWh (90% DoD, 0,5C a 25 °C)
• Corriente de carga/descarga recomendada: 50A
• Corriente de carga/descarga máxima: 100A
• Corriente pico (2 min, 25 °C): 150A
• Profundidad de descarga recomendada: 90%
• Vida útil: más de 6.000 ciclos (25 °C, 0,5C, 90% DoD, 70% EOL)
• Energía acumulada: 16MWh al 70% EOL
• Escalabilidad: hasta 64 unidades en paralelo (327kWh), 32 sin configuración externa
• Comunicación: CAN 2.0, RS485
• Temperatura de carga: de 0 a 55 °C (de -20 a 55 °C con calefacción opcional)
• Temperatura de descarga: de -20 a 55 °C
• Grado de protección: IP20 (instalación en interior)
• Montaje: Pared, suelo o rack de 19"
• Dimensiones: 440 x 133 x 540 mm
• Peso: 45kg
• Certificaciones: UN38.3, IEC 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantía: 10 años (sujeta a las condiciones del fabricante)

Beneficios del Kit Solar Híbrido Deye 12kW con 24 Paneles Tongwei 630W y Batería 5,12kWh

12kW monofásicos para cargas exigentes

El Deye SUN-12K-SG02LP1-EU-AM3 entrega 12.000W nominales y 13.200VA aparentes en una red monofásica, y en modo aislado soporta picos del doble de su potencia durante 10 segundos. Su paso de red de 60A permite alimentar consumos elevados desde la red cuando es necesario. Es una solución pensada para viviendas grandes, casas con aerotermia y coche eléctrico, o negocios como talleres, comercios u oficinas con suministro monofásico. Pertenece a la gama de inversores híbridos de Deye, con 6 franjas horarias programables, entrada para generador diésel, acoplamiento AC y funcionamiento en paralelo de hasta 16 equipos.

Tres MPPT para un campo de más de 15kWp

A diferencia de los modelos de menor potencia, el inversor de 12kW incorpora 3 seguidores MPPT con 26A cada uno y admite hasta 18.000W FV. Los 24 paneles se reparten en tres strings iguales de 8 módulos, cada uno con su propio seguimiento del punto de máxima potencia, lo que también permite orientar los strings hacia distintos faldones de la cubierta sin penalizar la producción.

Paneles Tongwei TNC 2.0 de alta eficiencia

Los 24 módulos combinan 132 medias células N-type, doble vidrio de 2,0 mm y caja de conexiones IP68. Su coeficiente de temperatura de -0,28%/°C limita las pérdidas en los meses de calor, y la bifacialidad del 80±5% aprovecha la luz reflejada en la cara trasera. Tongwei garantiza el 87,40% de la potencia a los 30 años. Consulta más modelos en nuestra sección de paneles solares.

Almacenamiento modular para crecer por etapas

La batería Deye SE-G5.1 Pro-B es el punto de partida: 5,12kWh nominales, química LiFePO4 sin cobalto y diseño modular de 19". Con un inversor capaz de cargar a 250A, el sistema está preparado para añadir más módulos en paralelo, hasta 32 sin configuración externa y 64 en total, a medida que crezcan las necesidades de almacenamiento. Descubre otras opciones en nuestra categoría de baterías de litio.

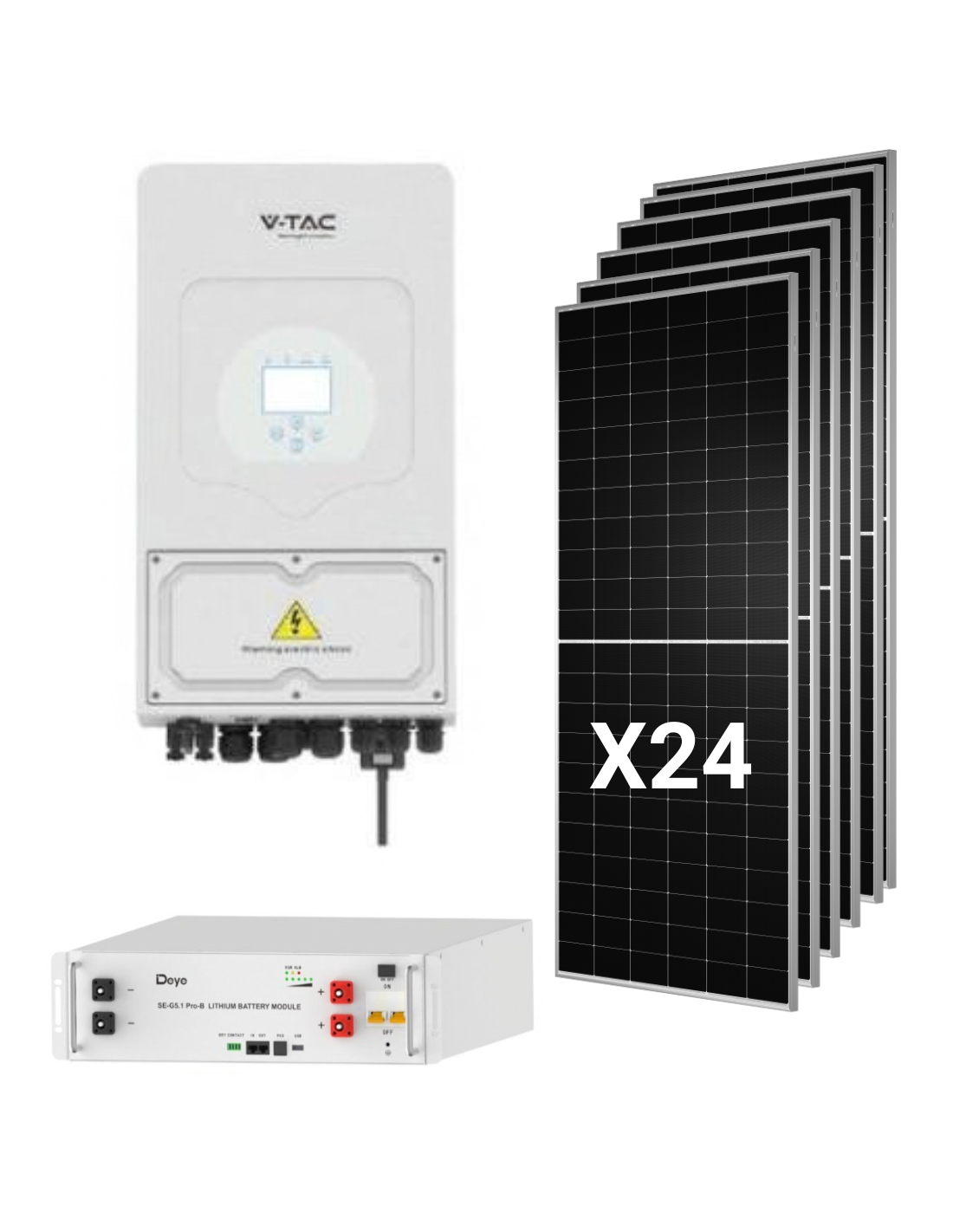

Composición del kit

• 1 x Inversor híbrido Deye SUN-12K-SG02LP1-EU-AM3 de 12.000W, monofásico.
• 24 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 1 x Batería de litio Deye SE-G5.1 Pro-B de 5,12kWh, con sus accesorios de serie: cable de conexión al inversor 3U-LPCable1500, cable de paralelo 3U-LBCable150, orejetas para rack de 19", soportes de apilado y soportes de pared con tornillería.

En Tienda Solar dispones de estructuras para paneles solares para cubiertas y suelo, así como del resto de material eléctrico para completar la instalación.

Ingeniería del sistema

Configuración de strings: 3 x 8 paneles

• Tensión de trabajo (Vmp) por string: 328,8V, dentro del rango MPPT de 150-425V.
• Tensión en circuito abierto por string (STC): 396V.
• Tensión en circuito abierto estimada a -10 °C: unos 429V, calculada con el coeficiente de Voc de -0,24%/°C, por debajo del máximo de 500V.
• Corriente por string: 15,33A (Imp), frente a los 26A de cada MPPT; la Isc del panel (16,18A) queda muy lejos de los 44A admitidos.
• Potencia FV total: 15.120Wp, dentro de la entrada FV máxima de 18.000W, con una relación DC/AC de 1,26.

Producción estimada

De forma orientativa, con 5 horas solares pico y un rendimiento global del 80%, los 15,12kWp generarían unos 60kWh al día de media anual. La producción real depende de la ubicación, la orientación, la inclinación y las sombras. En el Blog de Tienda Solar encontrarás guías de nuestros expertos para dimensionar instalaciones de este tamaño.

Una batería de inicio: qué esperar

Con un solo módulo SE-G5.1 Pro-B, el sistema dispone de 4,6kWh útiles y una corriente de carga y descarga limitada por la batería a 100A (50A recomendados), unos 5kW desde el almacenamiento. Frente a los 60kWh diarios estimados, la mayor parte de la producción se consumirá de forma directa o se verterá a la red. Esta configuración es adecuada si el consumo se concentra durante el día o si quieres empezar con una inversión ajustada; para cubrir la tarde y la noche, recomendamos ampliar a 3 o más baterías, que se conectan en paralelo con los cables incluidos.

¿Para quién está pensado?

Negocios y viviendas con consumo diurno elevado

Oficinas, comercios, talleres o viviendas con teletrabajo, piscina y climatización aprovechan directamente los 15,12kWp de producción en las horas de sol, que es la forma más rentable de autoconsumo.

Proyectos que crecerán con el tiempo

Instalar ya la generación y el inversor de 12kW y ampliar las baterías más adelante evita cambiar de equipo cuando aumente el consumo, por ejemplo con un coche eléctrico o una aerotermia.

Instaladores con proyectos monofásicos de gran potencia

Un inversor con 3 MPPT, 250A de batería y paso de red de 60A, junto a una configuración de strings ya validada, agiliza el diseño. Si buscas otras potencias, consulta nuestros kits solares o la gama completa de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Es suficiente una batería de 5,12kWh para un inversor de 12kW?

Para empezar, sí, pero queda corta para cubrir la noche. Aporta 4,6kWh útiles y unos 5kW de potencia de descarga, frente a los 12kW del inversor y los 60kWh diarios estimados de producción. Recomendamos ampliar a 3 o más baterías SE-G5.1 Pro-B si el consumo de tarde y noche es relevante.

2. ¿Cómo se conectan los 24 paneles?

En 3 strings de 8 paneles, uno por cada MPPT. Cada string trabaja a unos 328,8V y no supera los 429V en circuito abierto a -10 °C, dentro del máximo de 500V del inversor.

3. ¿Puedo instalar los paneles en distintas orientaciones?

Sí. Al tener 3 MPPT independientes, cada string puede ir en un faldón distinto (por ejemplo, este, sur y oeste) y el inversor optimiza cada uno por separado.

4. ¿Funciona durante un corte de luz?

Sí. El inversor puede trabajar en modo aislado con la energía de los paneles y de la batería, y admite picos del doble de su potencia nominal durante 10 segundos. Con una sola batería, la autonomía sin sol es limitada.

5. ¿Se puede legalizar y compensar excedentes?

El inversor incluye entre sus certificaciones de red la norma española UNE 217002. La legalización, la conexión a red y la compensación de excedentes deben tramitarse a través de un instalador autorizado, que verificará también que la potencia de tu suministro monofásico es adecuada para un equipo de 12kW.

6. ¿Qué garantía tienen los equipos?

Paneles Tongwei: 12 años de producto y 30 años de potencia lineal. Batería Deye SE-G5.1 Pro-B: 10 años. Inversor Deye: 5 o 10 años, según el lugar de instalación final. Se aplican las condiciones de cada fabricante.

7. ¿Cuánto espacio ocupan los paneles?

Cada módulo mide 2.382 x 1.134 mm y pesa 32,2kg, por lo que los 24 paneles ocupan unos 65m² sin contar separaciones ni pasillos de mantenimiento.
