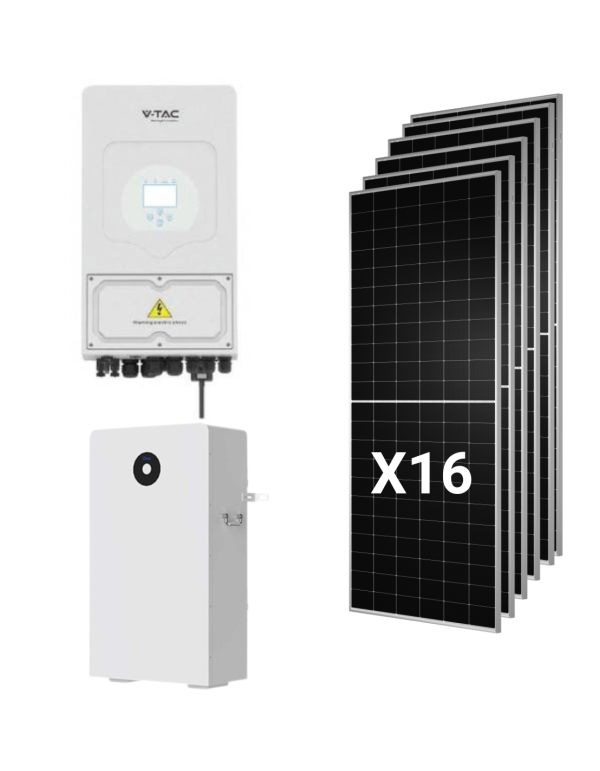

Kit solaire hybride Deye 8kw Monophasé Avec 16 panneaux et batterie de 16 Tongwei 630w Deye 16kwh

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 10,08kwp (16 x 630W)
• Puissance de sortie nominale AC: 8.000W
• Capacité de stockage: 16kwh Nomales / 14,4kwh utile
• Chargement actuel / système télécharger: 160A (limite de batterie; le onduleur supports 190A)
• Configuration des chaînes: 2 cordes à 8 panneaux
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-8K-SG05LP1-UE

• Puissance AC Nominale (entrée / sortie:) 8.000W
• Puissance apparente maximale: 8.800VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 10.400W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 2/2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A
• Courant maximum du court-circuit: 34A + 34A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 190A
• Code nominal AC (entrée / sortie:) 36.4A / 34.8A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 30 dB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 330 x 580 x 232 mm
• Poids: 24,9kg
• Règlement sur le réseau: IEC 61727, CEI 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye RW-F16

• Chimie: LIFEPO4 (ferrophosphate de lithium)
• Capacité: 314Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 44,8-57,6V
• Énergie nominale: 16kwh
• Énergie utile: 14,4kwh (90% DOD)
• Chargement / déchargement continu maximum: 160A / 160A
• Chargement / déchargement actuel: 300A / 300A (10 s)
• Profondeur de décharge: 90%
• Durée de vie: 6 000 cycles ou plus (25 ° C, 0.5C / 0.5C, 90% DOD, 70% EOL)
• L'évolutivité: jusqu'à 32 unités en parallèle (512KWh)
• Communication: PEUT 2.0, RS485
• Protection intégrée: Disjoncteur intelligent BMS et BMS
• Température de charge: de 0 à 55 ° C
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur ou plancher
• Dimensions: 480 x 830 x 235 mm (sans support ni base)
• Poids: 122kg
• Certifications: UN38.3, MSDS
• Garantie: 5 années

Avantages du kit solaire Deye 8kw avec batterie Deye RW-F16 16kwh et 16 panneaux Tongwei

Équilibre entre génération, puissance et stockage

Dans ce kit, les trois composants sont dimensionnés sur la même échelle. Les 10,08kwp des panneaux produisent autour de 40kwh quotidiennement de référence, le onduleur géré 8kw de la sortie et de la batterie 14.4kwh utile, plus du tiers de cette production. Contrairement aux versions avec de petites batteries, le stockage n'est pas court ou énergétique ni puissance.

Une batterie capable de déplacer le onduleur plein

Les Deye RW-F16 livraison 160A continue et 300A Peak pendant 10 secondes. À 51,2V nominal, cela équivaut à certains 8,2kw soutenu, en ligne avec le 8.000W nominale onduleur. La nuit ou pendant une panne d'électricité, la maison peut continuer à courir avec aerotermia, , induction ou alors four sans dépend du réseau. Découvrez d'autres capacités de notre catégorie batteries de lithium.

Écosystème Deye du démarrage

Étant onduleur et batterie du même fabricant, communication par POUVEZ est direct, le BMS il est intégré sans adaptation et l'état de la batterie est consulté à partir de la même plate-forme de surveillance. Les SUN-8K-SG05LP1-UE, top modèle de la série SG05LP1 onduleurs hybride monophasés de Deye, ajouter 6 emplacements horaires programmables, entrée à générateur diesel et respect de RD 140 et UNE 217002.

Panneaux Tongwei à pleine puissance

Les 16 panneaux TNC 2.0 ils travaillent 15,33A, en dessous de la 26A par MPPT onduleur, de sorte que toute sa puissance atteint l'équipe même à midi. Avec 132 cellules n-types moyennes, , double verre de 2,0 mm, , coefficient de température de -0,28%/°C et bifialité de 80 ± 5%, Tongwei garantit la 87,40% du pouvoir à 30 ans. Plus de modèles dans notre section de panneaux solaires.

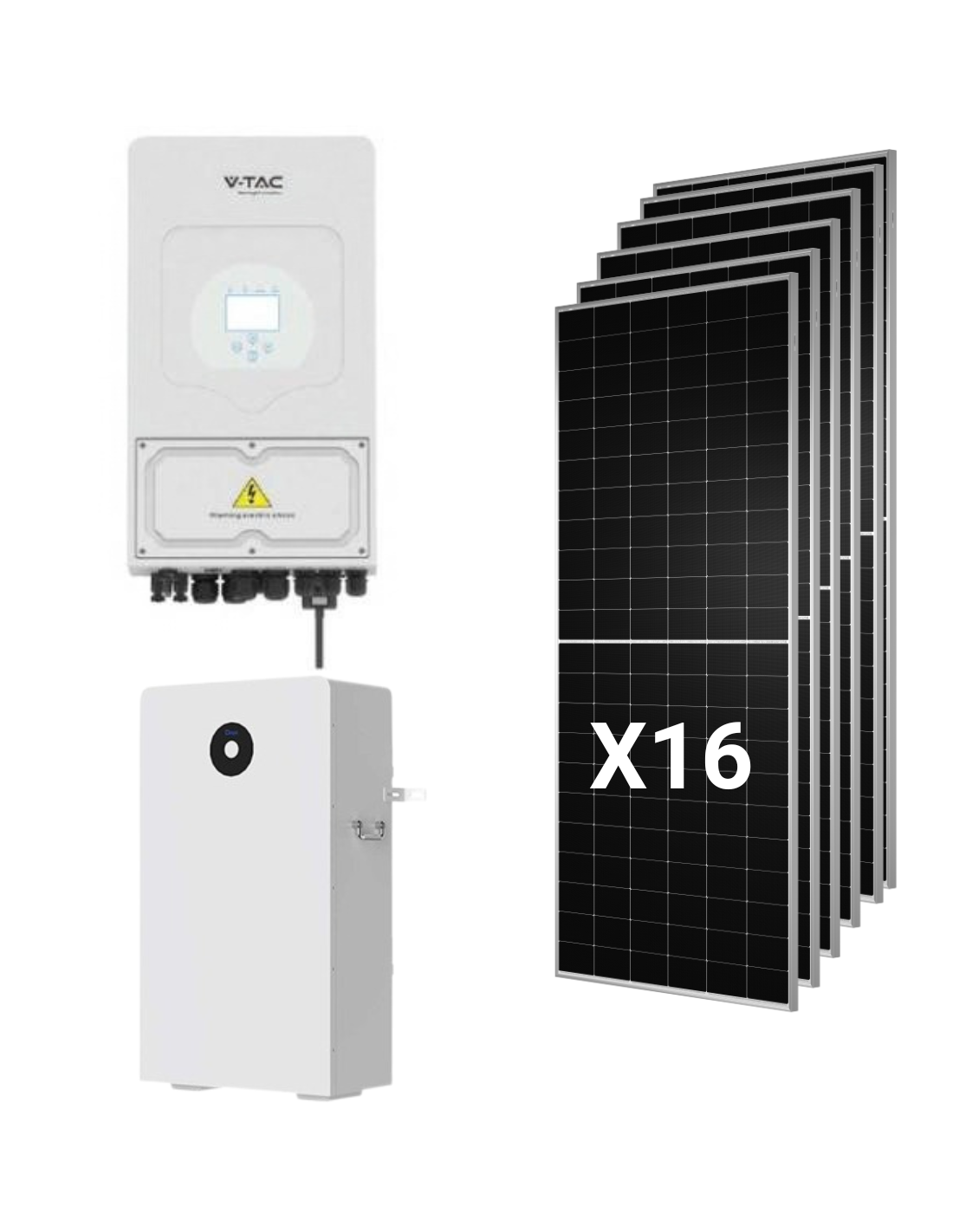

Ce qui comprend le kit

• 1 x Onduleurs Hybrides Deye SUN-8K-SG05LP1-UE de 8.000W, , monophasé.
• 16 x Tongwei TNC 2.0 Panneau solaire TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium Deye RW-F16 de 16kwh et 314Ah, avec interrupteur automatique intégré.

Sur Tienda Solar vous pouvez compléter l'installation avec structures pour panneaux solaires pour une couverture inclinée, plate ou plancher, et avec tout le matériau électrique nécessaire.

Données clés pour l'installateur

Champ fotovoltaïque: 2 x 8 modules

Chaque MPPT reçoit une série de 8 panneaux. En fonctionnement, chaque série est située dans 328,8V, au centre de la fenêtre MPPT de 150-425V; en circuit ouvert atteint 396V en STC et certains 429V à -10 ° C, calculé avec le coefficient de COV -0,24%/°C, en dessous de la 500V maximum. Le courant de chaque série (15,33A) il est lâche devant le 26A par entrée, et le 10.080Wp totaux en forme dans le intrée FV de 10,400W, avec un ratio CC / AC de 1,26.

Batterie RW-F16 E onduleur SUN-8K

La tension de travail de la batterie 44,8 à 57,6 V, il est à l'intérieur de la plage de batteries de onduleur, de 40-60V. Dans ce kit, la limite actuelle est fixée par la batterie, avec 160A continue, devant le 190A admettre onduleur. La communication est faite par PEUT 2.0 ou alors RS485.

Production, stockage et autonomie

Comme référence, avec 5 heures de pic solaire et une performance globale de 80%, le champ de 10,08kwp générerait certains 40kwh par jour de la moyenne annuelle. Avec 14.4kwh utile, la batterie stocke autour d'un 36% de cette énergie, et avec une consommation de nuit moyenne de 1kw ça en offrirait 14 heures d'autonomie, ces chiffres sont des conseils; dans le Blog Tienda Solar nos experts publient des guides pour calculer la production et la consommation avec des données réelles de votre maison.

Battery assembly

Les RW-F16 avis sur le mur ou il est placé dans le sol, toujours dans intérieur pour leur protection IP20. Mesures 480 x 830 x 235 mm sans support ni base et poids 122kg, il est donc conseillé de vérifier la capacité de soutien du support et prévoyez au moins deux personnes pour l'installation.

Utilisation

Maisons entièrement électrifiées

Maisons avec aerotermia, , induction, , climatisation et voiture électrique, qui nécessitent une génération, une puissance et un stockage à la même mesure.

Indépendance maximale du réseau

Avec 14.4kwh utile et une batterie capable de maintenir la puissance nominale de la onduleur, le kit couvre la plupart de la consommation de nuit et offre une sauvegarde solide dans isolé avant de fournir des coupes.

Installateurs qui travaillent avec des solutions Deye

Un seul fabricant pour onduleur et la batterie simplifie la configuration, la surveillance et les après-vente. Si vous recherchez d'autres combinaisons, consultez tout notre kits solaires ou la gamme de onduleurs solaire.

Foire aux questions (FAQ)

1. La batterie est-elle Deye RW-F16 approprié pour un onduleur de 8kw?

Oui. Admet 160A continue, certains 8,2kw à la tension nominale, et 300a pics pendant 10 secondes, afin que vous puissiez accompagner SUN-8K-SG05LP1-UE dans pratiquement toute sa puissance nominale. C'est la combinaison la plus équilibrée de ce kit.

2. Quelle différence existe-t-il contre le kit Deye 8kw avec des piles 5,12KWh?

Les RW-F16 offres 14.4kwh utile dans une seule équipe, devant le 4,6kwh d'un module SE-G5.1 Pro-B, avec plus de puissance de refoulement et une seule connexion à onduleur. En retour, peser 122kg et votre garantie est 5 années, comparativement à 10 ans de SE-G5.1 PRO-B.

3. Puis-je développer le stockage?

Oui. Les RW-F16 supports jusqu'à 32 unités en parallèle, jusqu'à un maximum de 512kwh, et le onduleur vous permet de travailler en parallèle avec jusqu'à 16 équipes.

4. Comment les 16 panneaux sont-ils connectés?

Sur deux séries de 8 panneaux, un par mppt. Chaque série fonctionne pour certains 328,8V et il ne dépasse pas la 429V en circuit ouvert à -10 ° C, en dessous de la limite de 500V du onduleur.

5. Est-ce que ça marche pour une panne d'électricité?

Oui. Les onduleur peut fonctionner dans isolé avec des panneaux et une batterie, et des supports tiances de double puissance nominale pendant 10 secondes. Avec 14.4kwh utile, est la configuration avec la plus autonomie des kits Deye de 8kw.

6. Quelles garanties chaque composant a-t-il?

Panneaux Tongwei: 12 ans de produit et 30 ans de puissance linéaire. . Tambours Deye RW-F16: 5 années. . Onduleur Deye: 5 ou 10 ans, en fonction du site d'installation final. Les conditions de chaque fabricant s'appliquent.

7. Puis-je légaliser le kit et compenser les excédents?

Oui. Les onduleur conforme à la réglementation RD 140 et UNE 217002. La légalisation et la transformation de la compensation excédentaire doivent être effectuées via un installateur agréé. Les 16 panneaux occupent certains 43m² pont, pas compter les séparations.
