Hybrid Solar Kit Deye 12kw Einphasig Mit 24 Panels Tongwei 630W und Batterie 5,12 kWh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 15,12kwp (24 x 630W)
• Nominalausgangsleistung AC: 12.000W
• Speicherkapazität: 5,12 kWh Nomales / 4.6kwh nützlich
• Ladestrom / system download: 100A (batteriegrenze; das solar-wechselrichter unterstützt 250A)
• Saiten-Konfiguration: 3 8 panel-saiten (eines von MPPT)
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-12K-SG02LP1-EU-AM3

• Nennwechselspannung (Eingabe / ausgabe:) 12.000W
• Maximal scheinbare Leistung: 13.200VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 18.000W
• Maximaler Zugang FV-Leistung: 24.000W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 3/2 + 2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A + 26A
• Maximaler Kurzschlussstrom: 44A + 44A + 44A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 250A
• Nominal- und maximaler Wechselstrom (Eingabe / Ausgabe:) 54.6A / 52.2A
• Maximaler kontinuierlicher Netzwerkschritt (Netzwerk ein Verbrauch:) 60A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Schutz gegen elektrische Bogen (AFCI:) optional
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 45 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 420 x 670 x 233 mm
• Gewicht: 35,6kg
• Netzwerkvorschriften: UNE 217002, VDE-AR-N 4105, VDE 0126, IEC 61727/62116, CEI 0-21, G99, C10-11
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye SE-G5.1 Pro-B

• Chemie: LiFepo4 (Lithiumferrophosphat) ohne Kobalt
• Kapazität: 100Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 43,2-57,6V
• Nominale Energie: 5,12kwh
• Nützliche Energie: 4,6kwh (90% DOD, 0,5C bei 25 ° C)
• Empfohlener Belastung / entladungsstrom: 50A
• Laststrom / maximaler entlastung: 100A
• Pico-Strom (2 min, 25 ° C:) 150A
• Tiefe von empfohlenen Download: 90%
• Alter: mehr als 6.000 zyklen (25 ° C, 0,5 c, 90% DOD, 70% EOL)
• Kumulierte Energie: 16Mwh 70% eOL
• Skalierbarkeit: bis zu 64 Einheiten parallel (327 kWh), 32 ohne externe konfiguration
• Kommunikation: KANN 2.0, RS485
• Ladungstemperatur: von 0 bis 55 ° C (von -20 bis 55 ° C mit optionaler Heizung)
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand, Boden oder Rack 19 "
• Maße: 440 x 133 x 540 mm
• Gewicht: 45kg
• Zertifizierungen: UN38.3, IEC 62619, EG, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 jahre (vorbehaltlich der bedingungen des herstellers)

Vorteile des Hybrid Solar Kit Deye 12kw mit 24 Panels Tongwei 630W und Batterie 5,12 kWh

12kw einphasige für anspruchsvolle lasten

Die Deye SUN-12K-SG02LP1-EU-AM3 lieferung 12.000 Watt nominal und 13.200VA scheinbar in einem einphasigen netzwerk und im isolierten modus unterstützt es doppelte gipfel seiner leistung für 10 sekunden. Euer eure 60a Netzwerkschritt es ermöglicht den hohen Verbrauch vom Netzwerk, wenn dies erforderlich ist. Ist eine Lösung für große Häuser, Häuser mit aerotermie und elektroauto, oder geschäft als workshops, unternehmen oder büros lieferung einphasig. Gehört zum Bereich von wechselrichter hybrid von Deye, mit 6 programmierbare zeitschlitze, eingang zu dieselgenerator, aC-Kupplung und Parallelbetrieb von bis zu 16 teams.

Drei MPPT für ein Feld von mehr als 15 kWp

Im Gegensatz zu den Modellen der niedrigeren Leistung, dem solar-wechselrichter von 12 kW integriert 3 mPPT-Anhänger mit 26A jeder und gibt zu bis zu 18.000 Watt fv. Die 24 paneele sie sind in drei gleiche saiten von 8 modulen unterteilt, die jeweils mit einer eigenen überwachung des maximalen kraftpunkts, der auch erlaubt, die saiten in richtung zu führen verschiedene abdeckröcke ohne die produktion zu bestrafen.

Tongwei TNC 2.0-Panels hohe Effizienz

Die 24 module kombinieren 132 durchschnittliche N-Typ-Zellen, , doppelglas von 2,0 mm und iP68-Anschlusskasten. Euer eure temperaturkoeffizient von -0,28%/°C lindere verluste in den wärmemonaten und der bifilifizität von 80 ± 5% nutzen Sie das in der Rückseite reflektierte Licht. Tongwei garantiert das 87.40% der macht in 30 jahren. Konsultieren Sie in unserem Abschnitt mehr Modelle solarplatten.

Modularer Speicher, um von Stufen zu wachsen

Die trommeln Deye SE-G5.1 Pro-B es ist der ausgangspunkt: 5,12 kWh nominell, , chemie-LifePo4 ohne Kobalt und modularer aufbau von 19 ". Mit einer solar-wechselrichter in der lage 250A, das system ist bereit, mehr parallelmodule hinzuzufügen, bis zu 32 ohne externe konfiguration und 64 insgesamt, wie der Lagerbedarf wachsen muss. Entdecken Sie andere Optionen in unserer Kategorie lithiumbatterien.

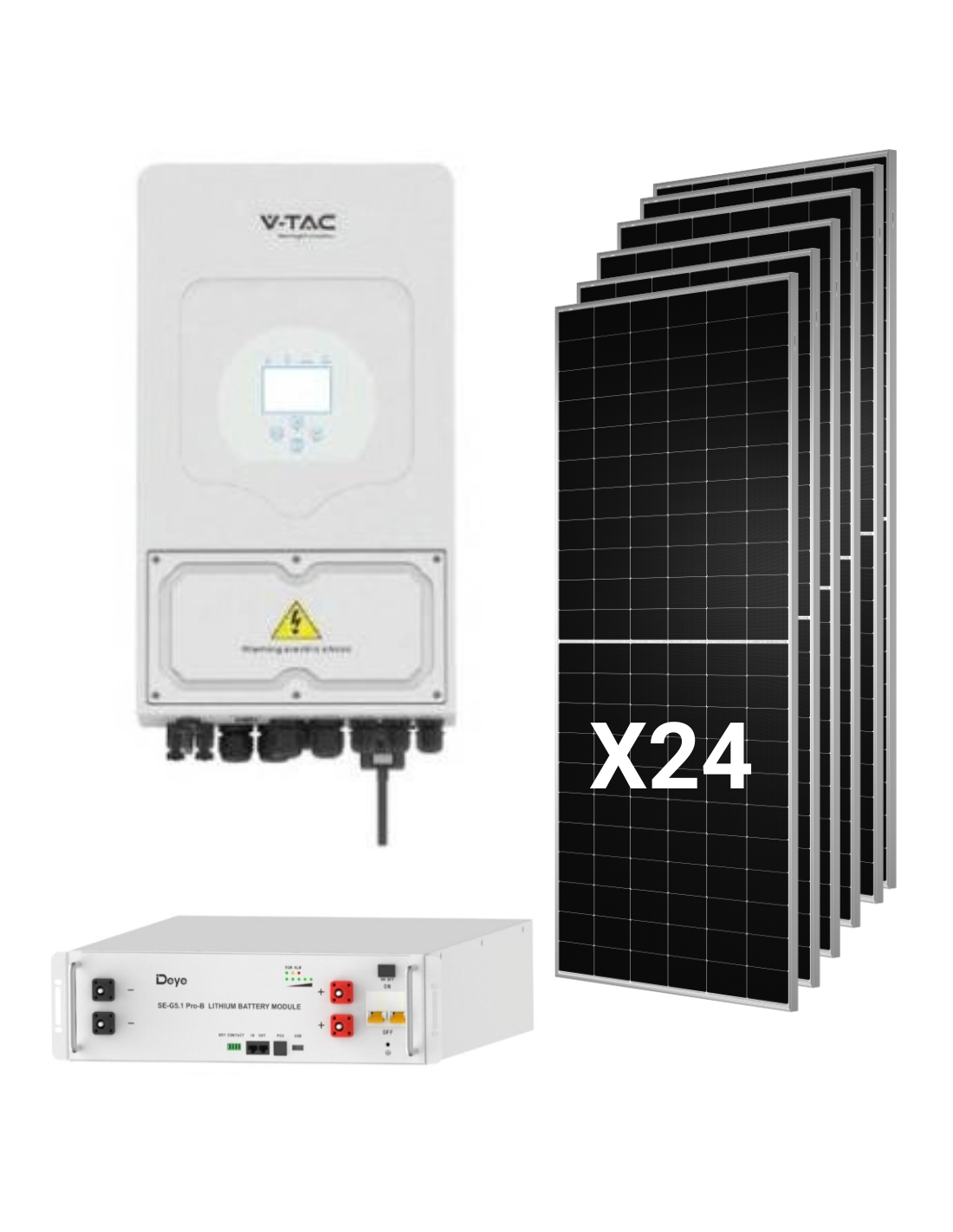

Zusammensetzung des Kits

• 1 x Hybrid-Wechselrichter Deye SUN-12K-SG02LP1-EU-AM3 von 12.000W, , einphasig.
• 24 x Tongwei Solar Panel TNC 2.0 TwMNH-66HD630 von 630W, N-typ bifacial.
• 1 x Lithiumbatterie Deye SE-G5.1 Pro-B von 5,12kwh, mit ihrem serienzubehör: verbindungskabel zu solar-wechselrichter 3U-Lpcable1500, , 3u-Lbcable parallel cable150, , sucht nach 19 "rack, , stapeln von klammern und wandhalterungen mit schrauben.

Auf Tienda Solar du hast strukturen für sonnenkollektoren für abdeckungen und erde sowie vom rest der elektrischen geräte, um die installation abzuschließen.

Systemtechnik

Konfigurieren von Saiten: 3 x 8 Panels

• Arbeitsspannung (VMP) durch Zeichenfolge: 328,8V, innerhalb des MPPT-Bereichs 150-425V.
• Spannung in der Schaltung geöffnet durch String (STC:) 396V.
• Öffnen-Schaltungsspannung, die bei -10 ° C geschätzt wird: etwas 429V, berechnet mit dem VOC-Koeffizienten -0,24%/°C, unter dem maximum von 500V.
• Strom durch Zeichenfolge: 15,33A (Imp) vor dem 26A von jedem MPPT; Der ISC des Panels (16,18A) es ist sehr weit von der 44A unterstützt.
• Gesamt-FV-Leistung: 15.120Wp, in der maximaler FV-Eingang von 18.000 W, mit einem DC / AC-Verhältnis von 1,26.

Geschätzte Produktion

Oriental, mit 5 stunden sonnenspitze und eine globale leistung von 80%, das 15,12kwp würde einige erzeugen 60 kWh am Tag der durchschnittlichen jährlichen. Die echte Produktion hängt von der Lage, Orientierung, Neigung und Schatten ab. In dem Blog Tienda Solar sie finden anleitungen von unseren sachverständigen, um installationen dieser größe zu grundieren.

Ein Start-up-Akku: Was zu erwarten ist

Mit einem einzelnen Modul SE-G5.1 Pro-B, das system hat 4.6kwh nützlich und ein strom des be- und entladens, der durch den akku begrenzt ist 100A (50A), einige 5kw vom Speicher. Vor dem 60kwh täglich sehr geehrter, meistens werden die meisten Produktion direkt verbraucht oder in das Netzwerk gegossen. Diese Konfiguration ist angemessen, wenn der Verbrauch konzentriert ist während des tages oder wenn sie mit einer angepassten investition beginnen möchten; um den nachmittag und die nacht zu bedecken, empfehlen wir das erweiterung 3 oder mehr batterien, die parallel zu den mitgelieferten kabeln angeschlossen sind.

Für wen ist er gedacht?

Geschäft und Häuser mit hohem Tagesverbrauch

Büros, Unternehmen, Workshops oder Häuser mit Telearbeit, Pool und Klimaanlage nutzen die 15,12kwp produktion in sonnenstunden, was die kostengünstigste form des selbstverbrauchs ist.

Projekte, die im Laufe der Zeit wachsen werden

Installieren Sie die Generation und das solar-wechselrichter von 12 kW und erweitern Die Batterien vermeiden später das Ändern von Geräten, wenn der Verbrauch beispielsweise mit einem elektrisches auto oder a aerotermia.

Installateure mit Projekten einphasige high-power

Ein solar-wechselrichter mit 3 MPPT, , 250A batterie- und netzwerkschritt 60A, zusammen mit einer Konfiguration von bereits validierten Zeichenfolgen strafft das Design. Wenn Sie nach anderen Kräften suchen, konsultieren Sie unsere sonnenkits oder das gesamte bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Ist ein 5,12 kWh-Akku ausreichend für a solar-wechselrichter von 12 kW?

Um zu beginnen, ja, aber es ist kurz, um die Nacht zu decken. Anbieten 4.6kwh nützlich und einige 5kw der entladungsleistung vor dem 12kw von der solar-wechselrichter und die 60kwh täglich liebe Produktion. Wir empfehlen ausdehnlich 3 oder mehr Batterien SE-G5.1 Pro-B wenn nachmittags und abendverbrauch relevant sind.

2. Wie verbinden sich die 24 Panels?

Auf 3 8 panel-saiten, eine für jedes mppt. Jede Zeichenfolge funktioniert für einige 328,8V und es überschreitet nicht das 429V in der schaltung offen -10 ° C innerhalb des Maximums von 500V von der solar-wechselrichter.

3. Kann ich die Paneele in verschiedenen Orientierungen installieren?

Ja. Wenn sie haben 3 Unabhängige MPPT, jede zeichenfolge kann in einen anderen rock gehen (z. b. ost, süd- und westen) und die solar-wechselrichter optimieren sie jeden separat.

4. Funktioniert es während eines Lichtschnitts?

Ja. Die solar-wechselrichter kann arbeiten isoliert mit der energie der platten und der batterie und gibt es zu twicts von doppelt soweit sie sind 10 sekunden lang. Mit einer einzigen Batterie ist die Sun Sin Autonomie begrenzt.

5. Können Sie Überschüsse legalisieren und kompensieren?

Die solar-wechselrichter beinhaltet zwischen den netzwerkzertifizierungen den spanischen standard UNE 217002. Die Legalisierung, Netzwerkverbindung und Überschusskompensation sollten über ein autorisiertes Installationsprogramm verarbeitet werden, das auch bestätigt, dass die Leistung Ihrer Lieferung einphasig es eignet sich für ein 12-kW-Team.

6. Welche Garantie haben die Ausrüstung?

Tongwei Panels: 12 jahre produkt und 30 jahre lineare kraft. . Trommeln Deye SE-G5.1 Pro-B: 10 jahre. . Solar-Wechselrichter Deye: 5 oder 10 jahre, abhängig von der endgültigen Installationsstelle. Die Bedingungen jedes Herstellers gelten.

7. Wie viel Platz beschäftigen sich Paneele?

Jedes Modulmaßnahmen 2.382 x 1,134 mm und wiegen 32,2kg, also belegen die 24 paneele einigen 65m² nicht zählen trennungen oder wartungshallen.
