Kit solaire hybride Deye 8kw Monophasé avec 16 panneaux Tongwei 630w et batterie V-TAC 14,33KWh

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 10,08kwp (16 x 630W)
• Puissance de sortie nominale AC: 8.000W
• Capacité de stockage: 14,33kwh nominal (quelques-uns 12,9kwh à 90% de DOD, valeur estimée)
• Chargement actuel / système télécharger: 140A (limite de batterie; le onduleur supports 190A)
• Configuration des chaînes: 2 cordes à 8 panneaux
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-8K-SG05LP1-UE

• Puissance AC Nominale (entrée / sortie:) 8.000W
• Puissance apparente maximale: 8.800VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 10.400W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 2/2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A
• Courant maximum du court-circuit: 34A + 34A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 190A
• Code nominal AC (entrée / sortie:) 36.4A / 34.8A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 30 dB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 330 x 580 x 232 mm
• Poids: 24,9kg
• Règlement sur le réseau: IEC 61727, CEI 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium V-TAC VT-14033

• Type: Batterie ion-lithium, structure 16 cellules en série (16S1P)
• Capacité nominale: 280Ah
• Tension nominale: 51,2V
• Énergie nominale: 14,33kwh
• Courant de chargement / déchargement standard: 130A
• Chargement / décharge maximum courant continu: 140A
• Tension de charge standard: 57,6V
• Tension de limitation de charge: 57,6V
• Décharge de tension d'extrémité: 43,2V
• Méthode de charge recommandée: 130a Constant Constant jusqu'à ce que 57,6V et tension constante de 57,6 V jusqu'à ce que 14A
• Résistance interne: 16mω
• Durée de vie: 8 000 cycles ou plus (25 ° C, 90% DOD; 80% EOL)
• Communication: POUVEZ
• Température de charge: de 0 à 60 ° C
• Température de sortie: de -20 à 60 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Dimensions (arrière-plan x large x haut:) 660 x 154 x 900 mm
• Couleurs disponibles: Blanc (SKU 12713) et Noir (SKU 12714)

Avantages du kit solaire Deye 8kw avec 16 panneaux Tongwei et batterie V-TAC 14,33KWh

Grande capacité avec une seule connexion

Les V-TAC VT-14033 se rencontre 14,33kwh nominal dans une seule équipe de 280Ah. Il n'est pas nécessaire de rejoindre plusieurs modules ou de gérer des câbles parallèles ou de distribuer l'espace entre plusieurs unités: une seule batterie, un seul point de connexion à la onduleur et communication par POUVEZ. C'est une manière directe d'avoir beaucoup de stockage avec l'assemblage minimum. Vous pouvez comparer d'autres capacités dans notre section de batteries de lithium.

Énergie de décharge près de la onduleur

Les Deye SUN-8K-SG05LP1-UE peut télécharger et télécharger des piles 190A. Le V-TAC prend en charge 140A continue et 130A comme courant standard, c'est-à-dire autour de 7,2kw et 6,7kw à la tension nominale. En pratique, la batterie seule peut nourrir presque toute la puissance de la onduleur pendant la nuit, quelque chose avec lequel avec de petits modules nécessiterait deux ou trois unités. En outre, c'est résistance interne de 16mΩ réduit les pertes de chaleur à ces courants.

10,08kWP exploité sans coupures

Merci à son 26A par MPPT, le onduleur admet sans limiter le jeu de travail de 15,33A du panneau Tongwei 630w et son entrée 10.400W accepter avec la marge 10.080Wp du kit. Les SUN-8K est le modèle supérieur de la série SG05LP1, l'une des gammes de onduleurs hybride de Deye avec plus de présence dans le logement, avec 6 emplacements horaires programmables, entrée à générateur diesel et respect de RD 140 et UNE 217002.

Panneaux de type N-durable durable

Les 16 modules Tongwei TNC 2.0 combiner 132 cellules n-types moyennes, , double verre de 2,0 mm et boîte de connexion IP68, avec un coefficient de température de -0,28%/°C qui réduit les pertes en été. Votre bifialité de 80 ± 5% somme de somme grâce à la lumière réfléchie et Tongwei garantit la 87,40% du pouvoir à 30 ans. Consulter toute la gamme de panneaux solaires.

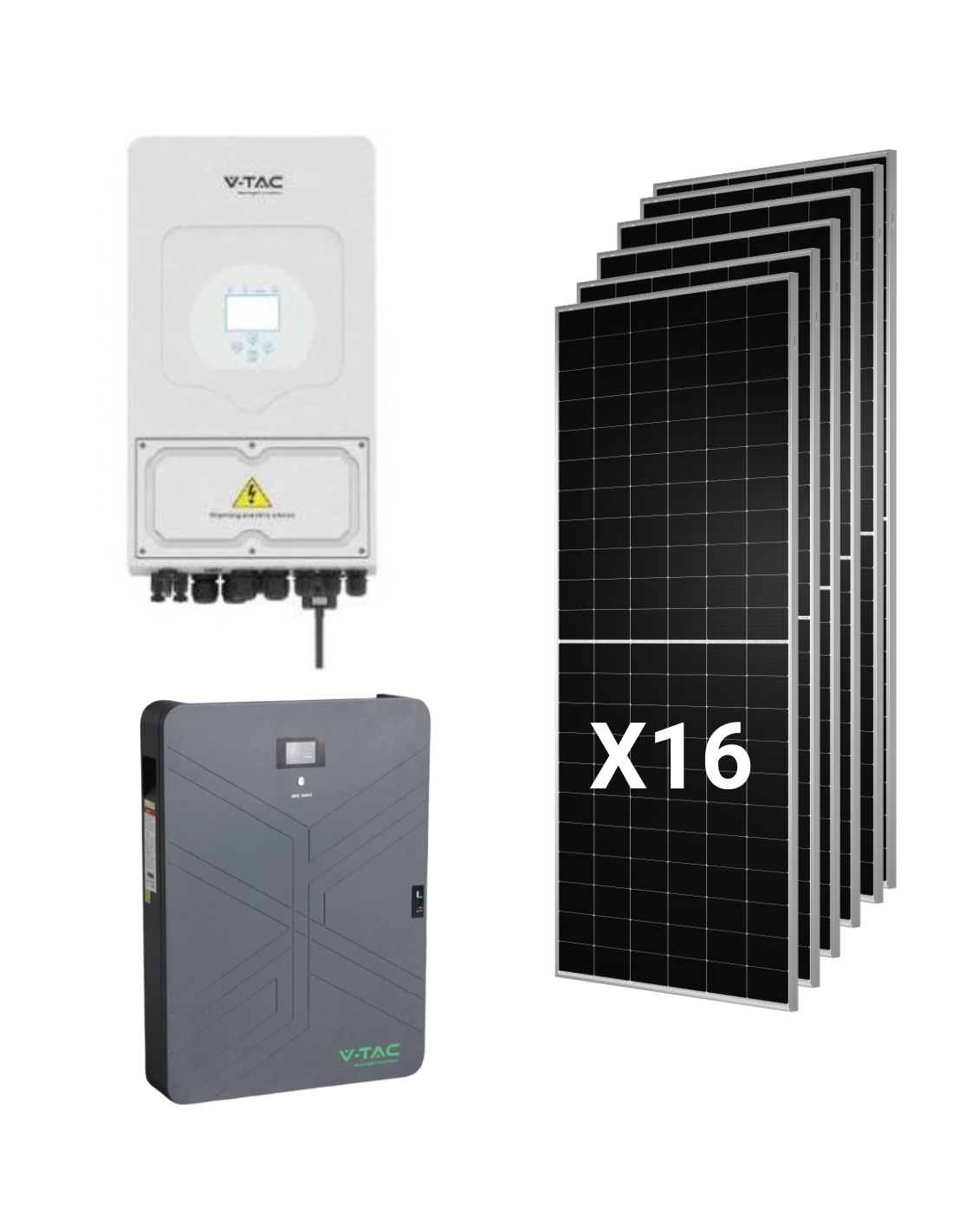

Contenu de kit

• 1 x Onduleurs Hybrides Deye SUN-8K-SG05LP1-UE de 8.000W, , monophasé.
• 16 x Tongwei TNC 2.0 Panneau solaire TWMNH-66HD630 de 630W, Bifacial de type n.
• 1 x batterie au lithium V-TAC VT-14033 de 14,33kwh et 280Ah à 51,2V.

Installation complète dans Tienda Solar avec notre structures pour panneaux solaires pour une couverture inclinée, un plateau ou un sol, et avec le câblage et les protections nécessaires.

Configuration technique du système

Distribution des panneaux: deux séries de huit

Les 16 modules sont divisés en parties égales entre le deux entrées MPPT du onduleur, avec 8 panneaux en série dans chacun. C'est l'option qui convient le mieux à la fenêtre de tension de l'équipement:

• Tension de travail (VMP) par série: 328,8V, confortable dans la gamme MPPT 150-425V.
• Tension dans le circuit ouvert par la série (STC:) 396V.
• Stress maximum estimé en hiver (-10 ° C:) quelque 429V, calculé avec le coefficient de COV -0,24%/°C, avec la marge par rapport à la limite de 500V.
• Workstream: 15,33A par série, bien au-dessous de la 26A de chaque mppt.
• Overdimensionnant DC / AC: 1,26 (10.080WP pour 8 000 personnes nominaux), dans le cadre de la entrée maximale FV de 10,400W.

Compatibilité entre la batterie V-TAC et le onduleur Deye

La plage de travail de la batterie 43,2V (fin de sortie) à 57,6V (charge), est à l'intérieur de la fenêtre de la batterie de la onduleur, de 40-60V, et les deux équipes communiquent par POUVEZ. Dans ce kit, la limite actuelle marque la batterie (140A), au-dessous de la 190A du onduleur. V-TAC recommande de charger 130A en courant constant jusqu'à ce que 57,6V et finir par tension constante jusqu'à ce que le courant diminue 14A.

Production d'orientation et autonomie

Avec 5 heures de pic solaire de la moyenne et une performance globale de 80%, le 10,08kwp générerait certains 40kwh par jour de la moyenne annuelle. Prendre le 90% de profondeur de décharge de la référence du fabricant, la batterie offrirait à certains 12,9kwh usage (calcul estimé), presque un tiers de cette production, et certains 13 heures fourniture avec une consommation de nuit moyenne de 1kw. Sont des valeurs de référence; dans le Blog Tienda Solar nos experts expliquent comment calculer la production et le stockage de votre maison.

Où installer la batterie

Les VT-14033 mesures 660 x 154 x 900 mm (fond x large x haut) et a protection IP20, donc il devrait être installé dans intérieur, dans un espace sec et ventilé. Fardeau 0 et 60 ° C et télécharger entre -20 et 60 ° C.

Pour qui est ce kit?

Logement avec une consommation élevée de jour et de nuit

Les 10,08kwp couvrir la consommation diurne de jour, piscine ou télétravail, et 14,33kwh la batterie déplace les excédents du soir et de la nuit.

Maisons qui vont électrifier leur consommation

Si vous envisagez d'installer un aerotermia, un plaque d'induction ou un chargeur de voiture électrique, ce kit offre à partir du début de la génération et du stockage nécessaires pour absorber cette augmentation de la consommation.

Installateurs qui donnent la priorité à la simplicité

Une seule batterie de grande capacité et une configuration de chaînes calculées réduisent la conception et le temps d'assemblage. Pour d'autres combinaisons de pouvoir et de stockage, consultez notre kits solaires ou la gamme complète de onduleurs solaire.

Foire aux questions (FAQ)

1. Comment les 16 panneaux se connectent-ils à onduleur Deye de 8kw?

Ils sont distribués dans deux séries de 8 panneaux, un dans chaque mppt. Chaque série fonctionne pour certains 328,8V et, les jours froids de -10 ° C, il ne dépasse pas la 429V en circuit ouvert, en dessous du maximum 500V. Le courant de 15,33A par série est loin de la 26A qui soutient chaque entrée.

2. La batterie V-TAC peut-elle livrer le 8KW de onduleur?

Presque. Les VT-14033 supports 140A continue, certains 7,2kw à la tension nominale, devant le 190A qui peut gérer le onduleur. Pour l'utilisation normale d'une maison est plus que suffisant; Le point culminant au-dessus de la puissance hors du soleil est couvert du réseau.

3. Quelle est la quantité d'énergie utile de la batterie?

Sa capacité nominale est 14,33kwh. Le fabricant définit sa vie utile à 90% de profondeur de décharge, qui est équivalent à certains 12,9kwh utilisation par cycle. L'énergie réelle disponible dépend également des paramètres de téléchargement de la onduleur.

4. Le système fonctionne-t-il pendant une coupe de lumière?

Oui. Les onduleur peut travailler sur isolé avec l'énergie des panneaux et la batterie, et elle admet tiances de double puissance nominale pendant 10 secondes pour démarrer les moteurs et les compresseurs.

5. Puis-je légaliser l'installation pour compenser les excédents?

Oui. Les onduleur Deye conforme aux règlements de connexion réseau RD 140 et UNE 217002. Un installateur agréé doit s'occuper de la légalisation et des procédures avec le distributeur et la machine de marketing.

6. Quelles garanties les composants ont-ils?

Les panneaux Tongwei ils ont 12 ans de garantie de produit et 30 ans de garantie de puissance linéaire, et le onduleur Deye avec 5 ou 10 ans selon le site d'installation final. La batterie V-TAC est couverte par la garantie du fabricant; Consultez-nous les conditions actuelles avant l'achat.

7. Combien de surface les 16 panneaux ont-ils besoin?

Chaque module mesure 2.382 x 1.134 mm et peser 32,2kg, donc l'ensemble occupe certains 43m² sans compter les séparations. Si vous avez déjà un onduleur réseaux, le Deye supports couplage AC pour intégrer cette installation.
