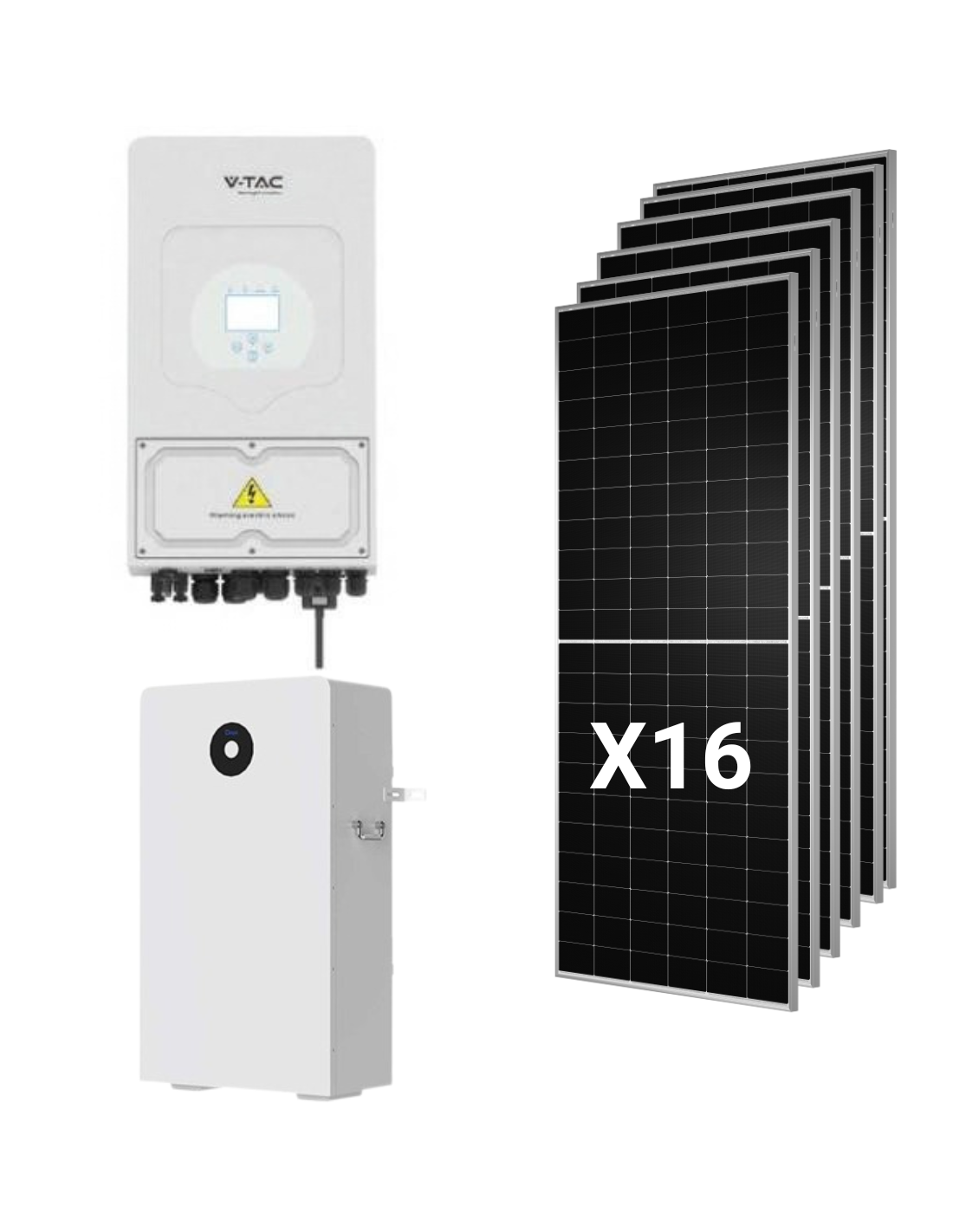

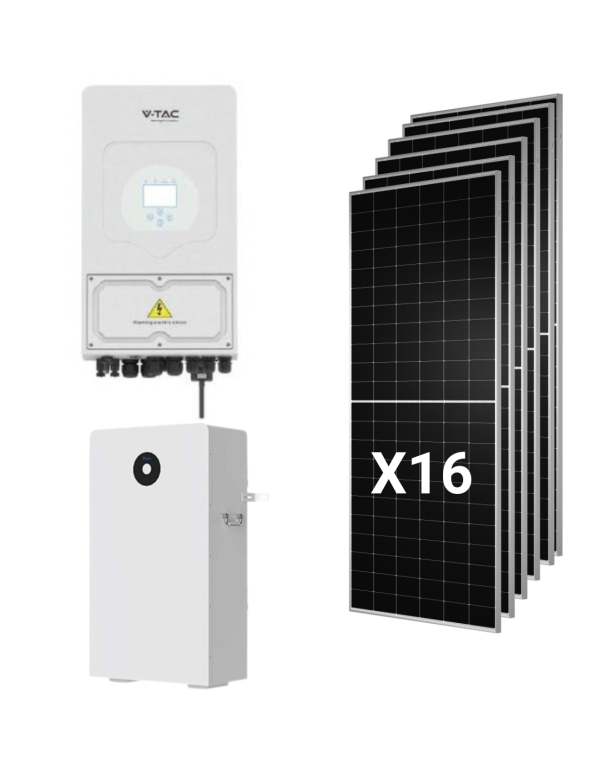

Kit solare ibrido Deye 8kw Monofase con 16 pannelli e batteria Tongwei 630W e batteria Deye 16kwh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 10,08kwp (16 x 630w)
• Potenza nominale dell'output AC: 8.000W
• Storage capacity: 16kWh Nomales / 14,4kWH Utile
• Download di corrente / sistema di ricarica: 160A (limite della batteria; il inverter supporta 190A)
• Configurazione delle stringhe: 2 corde a 8 pannelli
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-8K-SG05LP1-UE

• Potenza nominale CA (ingresso / uscita:) 8.000W
• Massima potenza apparente: 8.800VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 10.400W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 2/2 + 2
• Funzionamento FV massimo corrente: 26A + 26A
• Corrente massima del cortocircuito: 34A + 34A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 190A
• Corrente nominale AC (ingresso / uscita:) 36.4A / 34.8A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 30db
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regolamenti di rete: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio Deye RW-F16

• Chimica: LifePo4 (ferrofosfato di litio)
• Capacità: 314Ah
• Tensione nominale: 51,2V
• Intervallo di tensione operativa: 44,8-57,6V
• Energia nominale: 16kwh
• Energia utile: 14,4kwh (DOD del 90%)
• Caricamento / scarico massimo continuo: 160A / 160A
• Caricamento attuale / scarico: 300A / 300A (10 s)
• Profondità di scarica: 90%
• Durata: 6.000 cicli o più (25 ° C, 0.5C / 0,5C, 90% DoD, 70% EOL)
• Scalabilità: fino a 32 unità in parallelo (512kWh)
• Comunicazione: PUÒ 2.0, RS485
• Protezione integrata: Interruttore e BMS Smart BMS e BMS
• Temperatura di ricarica: da 0 a 55 ° C
• Discharge temperature: da -20 a 55 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Montaggio: Muro o pavimento
• Dimensioni: 480 x 830 x 235 mm (senza supporto o base)
• Peso: 122kg
• Certificazioni: UN38.3, MSDS
• Garanzia: 5 anni

Vantaggi del kit solare Deye 8kw con batteria Deye RW-F16 16kWh e 16 pannelli Tongwei

Equilibrio tra generazione, potenza e stoccaggio

In questo kit i tre componenti sono dimensionati sulla stessa scala. La 10,08kwp dei pannelli producono intorno 40kWh al giorno di riferimento, il inverter gestito da 8kw di uscita e protezione della batteria 14.4kWH Utile, più di un terzo di quella produzione. A differenza delle versioni con piccole batterie, qui lo stoccaggio non è breve o energia o potenza.

Una batteria in grado di spostare il inverter pieno

La Deye RW-F16 consegna 160A continuo e 300A Peak per 10 secondi. A 51,2V nominale, che è equivalente ad alcuni 8,2kw sostenuto, in linea con il 8.000W nominale inverter. Di notte o durante un blackout, la casa può continuare a correre con aerotermia, , induzione o forno senza dipendere dalla rete. Scopri altre funzionalità nella nostra categoria batterie al litio.

Ecosistema Deye da start-end

Essendo inverter e batteria dello stesso produttore, comunicazione di PUÒ è diretto, il BMS è integrato senza adattamenti e lo stato della batteria viene consultato dalla stessa piattaforma di monitoraggio. La SUN-8K-SG05LP1-UE, il modello superiore della serie SG05LP1 inverters ibrido monofase di Deye, aggiungere 6 slot orari programmabili, ingresso a generatore diesel e conformità con RD 140 e UNE 217002.

Pannelli Tongwei a piena potenza

La 16 pannelli TNC 2.0 lavorano 15,33A, sotto il 26A da mppt inverter, quindi tutto il suo potere raggiunge la squadra anche a mezzogiorno. Insieme a 132 cellule medie di tipo N, , doppio vetro da 2,0 mm, , coefficiente di temperatura del -0.28%/°C e bifialità di 80 ± 5%, Tongwei garantisce il 87,40% del potere a 30 anni. Più modelli nella nostra sezione di pannelli solari.

Cosa include il kit

• 1 x Inverter Ibrido Deye SUN-8K-SG05LP1-UE di 8.000W, , monofase.
• 16 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 1 batteria al litio Deye RW-F16 di 16kwh e 314Ah, con interruttore automatico integrato.

Su Tienda Solar è possibile completare l'installazione con strutture per pannelli solari per copertura inclinata, piatta o pavimento, e con tutto il materiale elettrico necessario.

Dati chiave per il programma di installazione

Campo fotovoltaico: 2 moduli x 8

Ogni mpt riceve una serie di 8 pannelli. In funzione, ogni serie è situata in 328,8V, nel centro della finestra MPPT di 150-425V; in circuito aperto raggiunge 396V in STC e alcuni 429V a -10 ° C, calcolato con il coefficiente di VOC -0,24%/°C, sotto il 500V massimo. La corrente di ciascuna serie (15,33A) è allentato davanti al 26A per ingresso e il 10.080Wp totali in forma nel ingresso FV da 10.400W, con un rapporto DC / AC di 1,26.

Batteria RW-F16 E inverter SUN-8K

La batteria per la tensione del lavoro 44,8 a 57,6 V, è all'interno del campo della batteria di inverter, di 40-60V. In questo kit il limite di corrente è fissato dalla batteria, con 160A continuo, di fronte al 190A ammettere inverter. La comunicazione è fatta da PUÒ 2.0 o RS485.

Produzione, stoccaggio e autonomia

Come riferimento, con 5 ore di picco solare e una performance globale di 80%, il campo di 10,08kwp generarebbe un po ' 40kwh al giorno della media annua. Insieme a 14.4kWH Utile, la batteria memorizza intorno a 36% di quell'energia, e con un consumo notturno medio di 1kw ne offrirebbe alcuni 14 ore di autonomia queste cifre sono indicazioni; nel Blog Tienda Solar i nostri esperti pubblicano guide per calcolare la produzione e il consumo con i dati reali dalla tua casa.

Battery assembly

La RW-F16 avvisi muro o è posizionato in terra, sempre dentro interni per la loro protezione IP20. Le misure 480 x 830 x 235 mm senza supporto o base e peso 122kg, quindi è consigliabile verificare la capacità di supporto del supporto e prevedere almeno due persone per l'installazione.

Uso

Case completamente elettrificate

Case con aerotermia, , induzione, , aria condizionata e auto elettrica, che necessitano di generazione, potenza e conservazione alla stessa misura.

Massima indipendenza della rete

Insieme a 14.4kWH Utile e una batteria in grado di tenere la potenza nominale del inverter, il kit copre la maggior parte del consumo notturno e offre un solido backup in isolato prima dei tagli di fornitura.

Installatori che lavorano con soluzioni Deye

Un singolo produttore per inverter e la batteria semplifica la configurazione, il monitoraggio e il doposcuola. Se stai cercando altre combinazioni, rivedi tutto il nostro kit solari o la gamma di inverters solare.

Domande frequenti (FAQ)

1. La batteria è la batteria Deye RW-F16 Adatto per a inverter di 8kw?

Sì. Ammette 160A continuo, alcuni 8,2kw a tensione nominale e 300a picchi per 10 secondi, così puoi accompagnare SUN-8K-SG05LP1-UE praticamente tutto il suo potere nominale. È la combinazione più equilibrata di questo kit.

2. Che differenza c'è contro il kit Deye 8kw con batterie da 5,12kwh?

La RW-F16 offerte 14.4kWH Utile in una singola squadra, di fronte al 4,6kwh di un modulo Pro-PRO-B SE-G5.1, con più potenza di scarico e una singola connessione a inverter. In cambio, pesa 122kg e la tua garanzia è 5 anni, rispetto a 10 anni di SE-G5.1 pro-B.

3. Posso espandere lo stoccaggio?

Sì. La RW-F16 supporta fino a 32 unità in parallelo, fino a un massimo di 512kwh, e il inverter ti permette di lavorare in parallelo con fino a 16 squadre.

4. Come sono collegati i 16 pannelli?

Su due serie di 8 pannelli, uno da mppt. Ogni serie funziona per alcuni 328,8V e non supera il 429V nel circuito aperto a -10 ° C, al di sotto del limite di 500V dello inverter.

5. Lavora per un blackout?

Sì. La inverter può operare in isolato con pannelli e batteria e supporti twides di raddoppiare il loro potere nominale per 10 secondi. Insieme a 14.4kWH Utile, è la configurazione con la più autonomia dei kit Deye di 8kw.

6. Quali garanzie hanno ogni componente?

Pannelli Tongwei: 12 anni di prodotto e 30 anni di energia lineare. . Tamburi Deye RW-F16: 5 anni. . Inverter Deye: 5 o 10 anni, a seconda del sito di installazione finale. Le condizioni di ciascun produttore si applicano.

7. Posso legalizzare il kit e compensare le eccedenze?

Sì. La inverter è conforme ai regolamenti RD 140 e UNE 217002. La legalizzazione e la lavorazione della compensazione in eccesso devono essere effettuate tramite un programma di installazione autorizzato. I 16 pannelli occupano alcuni 43m² deck, non contando le separazioni.
