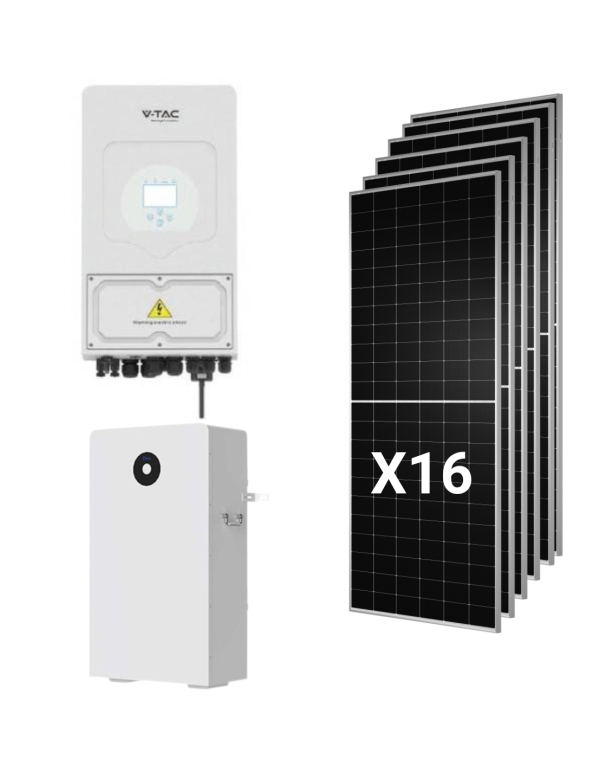

Hybrid Solar Kit Deye 8kw Einphasig mit 16 Tongwei 630W-Paneelen und Batterie Deye 16kwh

Detaillierte technische Eigenschaften

Vollständige Systemdaten

• Totale Photovoltaik-Leistung: 10,08kwp (16 x 630W)
• Nominalausgangsleistung AC: 8.000W
• Speicherkapazität: 16 kWh Nomales / 14,4kwh nützlich
• Ladestrom / system download: 160A (batteriegrenze; das solar-wechselrichter unterstützt 190A)
• Saiten-Konfiguration: 2 8-panel-saiten
• Art des Netzwerks: Einphasig 220 / 230V (L + N + PE)

Hybrid-Wechselrichter Deye SUN-8K-SG05LP1-EU

• Nennwechselspannung (Eingabe / ausgabe:) 8.000W
• Maximal scheinbare Leistung: 8.800VA
• Leistungsspitze im isolierten Modus: 2 mal das nominale für 10 s
• Maximaler Eintritt FV-Leistung: 10.400W
• Spannung der FV-Maximaleingabe: 500V
• Startspannung: 125V
• MPPT-Spannungsbereich: 150-425V
• Nominale FV-Spannung: 370V
• Anzahl der MPPT / saiten von MPPT: 2/2 + 2
• Maximaler FV-Betriebstrom: 26A + 26A
• Maximaler Kurzschlussstrom: 34A + 34A
• Art der kompatiblen Batterie: Blei-Säure oder Ionenlithium
• Batteriespannungsbereich: 40-60V
• Maximales Laden / entladen strom: 190A
• Nominalstrom AC (Eingabe / ausgabe:) 36.4A / 34.8A
• Maximum efficiency: 97,6%
• Europäische Effizienz: 96,5%
• MPPT-Effizienz: mehr als 99%
• Harmonische Verzerrung (THDI:) weniger als 3%
• Einstellbarer Leistungsfaktor: 0.8 induktiv auf 0,8 kapazitiv
• Parallelbetrieb: bis zu 16 einheiten (on-grid und off-grid)
• Kommunikation: RS485 / RS232 / DOSE
• Überwachung: GPRS / WIFI / Bluetooth / 4G / LAN (optional)
• Überspannungsschutz: Typ II in DC und AC
• Schutzart: IP65
• Betriebstemperatur: von -40 bis 60 ° C (verringerung der Leistung über 45 ° C)
• Lärm: weniger als 30 dB
• Kühlung: Intelligente Belüftung durch Luft
• Topologie: Transformator
• Maße: 330 x 580 x 232 mm
• Gewicht: 24,9kg
• Netzwerkvorschriften: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 oder 10 jahre, gemäß dem ort der endgültigen installation

Solarpanel Tongwei TNC 2.0 Twmnh-66HD630

• Maximale Leistung (PMAX:) 630W
• Spannung im Freikreis (VOC:) 49,50V
• Kurzschlussstrom (ISC:) 16,18A
• Spannung am maximalen Power Point (VMP:) 41,10V
• Strom am Punkt der maximalen Leistung (Imp:) 15,33A
• Effizienz des Moduls: 23,3%
• Leistungstoleranz: 0 bis + 3%
• Power BNPI (1000w / m² Frontal + 135W / m² hinten:) 695,4W
• Macht mit Heckgewinn von 5% / 15% / 25%: 661W / 724W / 787W
• Brillialitätskoeffizient (PMAX:) 80 ± 5%
• PMAX Temperaturkoeffizient: -0,28%/°C
• VOC-Temperaturkoeffizient: -0,24%/°C
• ISC-Temperaturkoeffizient: + 0,046%/°C
• Art der Zelle: TNC N-typ, 132 strümpfezellen (6 x 22)
• Frontglas: 2,0 mm mit antireflektierender beschichtung, halbpoliert
• Hinterglas: 2,0 mm halbpoliert
• Rahmen: Eloxierte Aluminiumlegierung
• Anschlussbox: IP68, 3 Dioden
• Kabelabschnitt: 4,0mm²
• Maximum mechanical load: 5.400 Pa Front / 2.400 BA Heck
• Maximale Systemspannung: 1.500V DC
• Maximale Sicherung in Reihe: 30A
• Betriebstemperatur: von -40 bis 70 ° C
• Maße: 2.382 x 1,134 x 30 mm
• Gewicht: 32,2kg
• Produktgarantie: 12 jahre
• Lineare Energiegarantie: 30 jahre (1% im ersten jahr, 0,4% pro jahr; 87.40% in 30 jahren)

Lithiumbatterie Deye RW-F16

• Chemie: LifePo4 (Lithiumferrophosphat)
• Kapazität: 314Ah
• Nennspannung: 51,2V
• Betriebsspannungsbereich: 44,8-57,6V
• Nominale Energie: 16kwh
• Nützliche Energie: 14,4kwh (90% DOD)
• Maximales Dauerbeladen / entladen: 160A / 160A
• Aktuelles Laden / entladen: 300A / 300A (10 s)
• Tiefe der Entladung: 90%
• Alter: 6.000 zyklen oder mehr (25 ° C, 0,5 C / 0,5 C, 90% DOD, 70% EOL)
• Skalierbarkeit: bis zu 32 Einheiten parallel (512 kWh)
• Kommunikation: KANN 2.0, RS485
• Integrierter Schutz: Smart BMS-Leistungsschalter und BMS
• Ladungstemperatur: von 0 bis 55 ° C
• Entladungstemperatur: von -20 bis 55 ° C
• Schutzart: IP20 (installation in innenräumen)
• Montage: Wand oder Boden
• Maße: 480 x 830 x 235 mm (ohne unterstützung oder basis)
• Gewicht: 122kg
• Zertifizierungen: UN38.3, MSDS
• Garantie: 5 jahre

Vorteile des Solar-Kits Deye 8kw mit Batterie Deye RW-F16 16kWh und 16 Panels Tongwei

Balance zwischen Generierung, Kraft und Lagerung

In diesem Kit sind die drei Komponenten auf derselben Skala groß. Die 10,08kwp von paneelen produzieren herum 40 kWh täglich der referenz, das solar-wechselrichter verwaltet von 8kw von ausgang und batterieschutz 14.4kwh nützlich, mehr als ein Drittel dieser Produktion. Im Gegensatz zu den Versionen mit kleinen Batterien ist hier der Speicher nicht nur kurz oder Energie oder Leistung.

Eine Batterie, die das bewegen kann solar-wechselrichter vollständige

Die Deye RW-F16 lieferung 160A kontinuierlich und 300A Peak für 10 Sekunden. NACH 51,2V nominal, das entspricht einigen 8,2kw aufrechterhalten, entsprach mit dem 8.000W nominale solar-wechselrichter. Nachts oder während eines Blackouts kann das Haus weiter laufen aerotermia, , induktion oder backofen ohne je nach Netzwerk. Entdecken Sie andere Fähigkeiten in unserer Kategorie lithiumbatterien.

Ökosystem Deye vom start-ende

Sein solar-wechselrichter und batterie desselben herstellers, kommunikation von KÖNNEN ist direkt, das BMS es ist ohne Anpassungen integriert und der Batteriestatus wird von derselben Überwachungsplattform konsultiert. Die SUN-8K-SG05LP1-EU, top-Modell der SG05LP1-Serie wechselrichter hybrid einphasige von Deye, hinzufügen 6 programmierbare zeitschlitze, eingang zu dieselgenerator und einhaltung von RD 140 und UNE 217002.

Tongwei-Panels bei voller Leistung

Die 16 panels TNC 2.0 sie funktionieren 15,33A, unter der 26A von MPPT solar-wechselrichter, also erreicht die gesamte Macht das Team sogar mittags. Mit 132 durchschnittliche N-Typ-Zellen, , doppelglas von 2,0 mm, , temperaturkoeffizient von -0,28%/°C und bifilifizität von 80 ± 5%, Tongwei garantiert das 87.40% der macht in 30 jahren. Weitere Modelle in unserem Sektion von solarplatten.

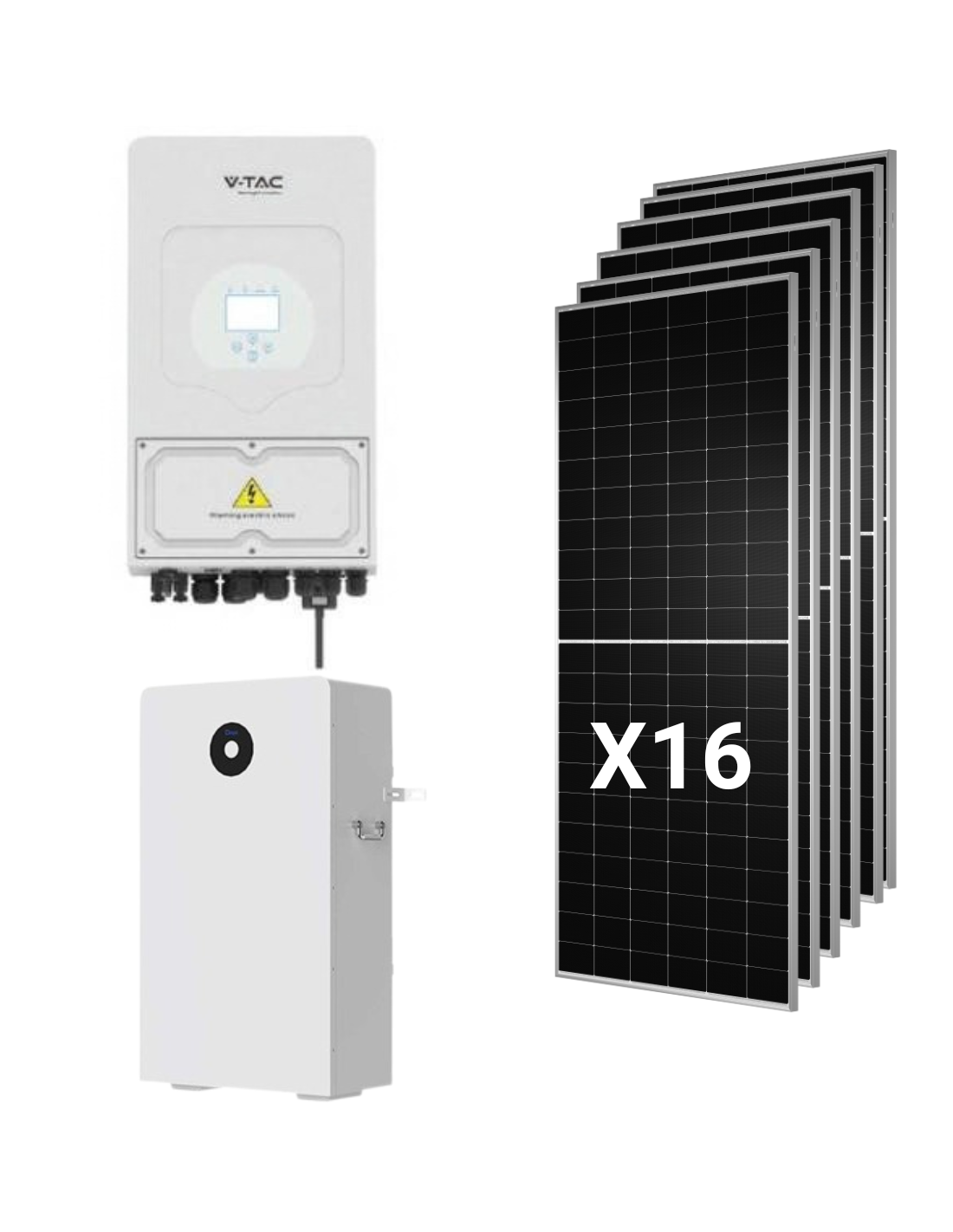

Was beinhaltet das Kit

• 1 x Hybrid-Wechselrichter Deye SUN-8K-SG05LP1-EU von 8.000W, , einphasig.
• 16 x Tongwei TNC 2.0 Solarpanel TwMNH-66HD630 von 630W, N-typ bifacial.
• 1 x Lithiumbatterie Deye RW-F16 von 16kwh und 314Ah, mit integrated automatic switch.

Auf Tienda Solar sie können die installation mit abschließen strukturen für sonnenkollektoren für gekippte, flache oder bodenbelag und mit allem notwendigen elektrischen material.

Schlüsseldaten für das Installationsprogramm

Fotovoltaic-Feld: 2 x 8 Module

Jeder MPPT erhält eine reihe von 8 panels. Im Betrieb befindet sich jede Serien in 328,8V, in der Mitte des MPPT-Fensters von 150-425V; im offenen kreislauf erreicht 396V in stc und einigen 429V bei -10 ° C, berechnet mit dem VOC-Koeffizienten -0,24%/°C, unter der 500V max. Der Strom jeder Serie (15,33A) es ist locker vor dem 26A pro eingang und das 10.080Wp summen passen in die fV-Eingang von 10.400W, mit einem DC / AC-Verhältnis von 1,26.

Batterie RW-F16 E solar-wechselrichter SUN-8K

Die Batteriearbeitsspannung 44,8 bis 57,6V, es ist im batteriebereich von solar-wechselrichter, von 40-60V. In diesem Kit wird die Stromgrenze mit der Batterie befestigt, mit 160A kontinuierlich, vor dem 190A eingestehen solar-wechselrichter. Die Kommunikation erfolgt durch KANN 2.0 oder RS485.

Produktion, Lagerung und Autonomie

Als Referenz mit 5 stunden sonnenspitze und eine globale leistung von 80%, das feld von 10,08kwp würde einige erzeugen 40 kWh am Tag der durchschnittlichen jährlichen. Mit 14.4kwh nützlich, der akku speichert um a 36% von dieser energie und mit einem gemeinen nachtverbrauch von 1kw es würde etwas anbieten 14 stunden der Autonomie Diese Zahlen sind Anleitung; in dem Blog Tienda Solar unsere experten veröffentlichen guides, um produktion und verbrauch mit echten daten von ihrem zuhause zu berechnen.

Batteriebaugruppe

Die RW-F16 hinweise an der wand oder es wird platziert im boden, immer in innen für ihren schutz IP20. Maßnahmen 480 x 830 x 235 mm ohne unterstützung oder base und gewicht 122kg, es ist daher ratsam, die unterstützende kapazität der unterstützung zu überprüfen und mindestens zwei personen zur installation vorzuweisen.

Verwenden

Vollständig elektrifizierte Häuser

Häuser mit aerotermia, , induktion, , klimaanlage und elektrisches auto, die erzeugung, kraft und lagerung in derselben maßnahme benötigen.

Maximale Unabhängigkeit des Netzwerks

Mit 14.4kwh nützlich und eine batterie, die die nennleistung der solar-wechselrichter, das kit deckt den größten teil des nachtverbrauchs ab und bietet eine solide sicherung in isoliert vor versorgungskürzungen.

Installateure, die mit Lösungen zusammenarbeiten Deye

Ein einziger Hersteller für solar-wechselrichter und die Batterie vereinfacht die Konfiguration, Überwachung und After-Sales. Wenn Sie nach anderen Kombinationen suchen, überprüfen Sie alle unsere sonnenkits oder der bereich von wechselrichter solar.

Häufig gestellte Fragen (FAQ)

1. Ist der Akku Deye RW-F16 geeignet für a solar-wechselrichter von 8kw?

Ja. Gibt zu 160A kontinuierlich, einige 8,2kw bei nominaler spannung und 300a Peaks für 10 Sekunden, also können sie begleiten SUN-8K-SG05LP1-EU in praktisch aller nominalen Macht. Es ist die ausgewogenste Kombination dieses Kits.

2. Welchen Unterschied gibt es gegen das Kit Deye 8kw mit 5,12 kWh-Batterien?

Die RW-F16 bietet an 14.4kwh nützlich in einem einzigen team vor dem 4,6kwh eines SE-G5.1 Pro-B-Moduls mit mehr Entladungsleistung und einer einzelnen Verbindung zu solar-wechselrichter. Im Gegenzug wiegen 122kg und ihre garantie ist 5 jahre, verglichen mit 10 Jahren SE-G5.1 Pro-B.

3. Kann ich den Speicher ausbauen?

Ja. Die RW-F16 unterstützt bis zu 32 einheiten parallel, bis zu einem maximum 512kwh, und das solar-wechselrichter ermöglicht es ihnen, parallel zu arbeiten bis zu 16 teams.

4. Wie sind die 16 Paneele angeschlossen?

Auf zwei serien von 8 paneelen, eines von MPPT. Jede Serie funktioniert für einige 328,8V und es überschreitet nicht das 429V in der schaltung bei -10 ° C unterhalb der Grenze von 500V von der solar-wechselrichter.

5. Funktioniert es für einen Blackout?

Ja. Die solar-wechselrichter kann in arbeiten isoliert mit paneelen und batterie und unterstützt twicts von doppelt soweit sie sind 10 sekunden lang. Mit 14.4kwh nützlich, ist die konfiguration mit der autonomie der kits Deye von 8kw.

6. Welche Garantien hat jede Komponente?

Tongwei Panels: 12 jahre produkt und 30 jahre lineare kraft. . Trommeln Deye RW-F16: 5 jahre. . Solar-Wechselrichter Deye: 5 oder 10 jahre, abhängig von der endgültigen Installationsstelle. Die Bedingungen jedes Herstellers gelten.

7. Kann ich das Kit legalisieren und Überschüsse kompensieren?

Ja. Die solar-wechselrichter entspricht den bestimmungen RD 140 und UNE 217002. Die Legalisierung und Verarbeitung der überschüssigen Entschädigung muss über ein autorisiertes Installationsprogramm erfolgen. Die 16 Paneele nehmen einige ein 43m² deck, keine trennungen zählen.
