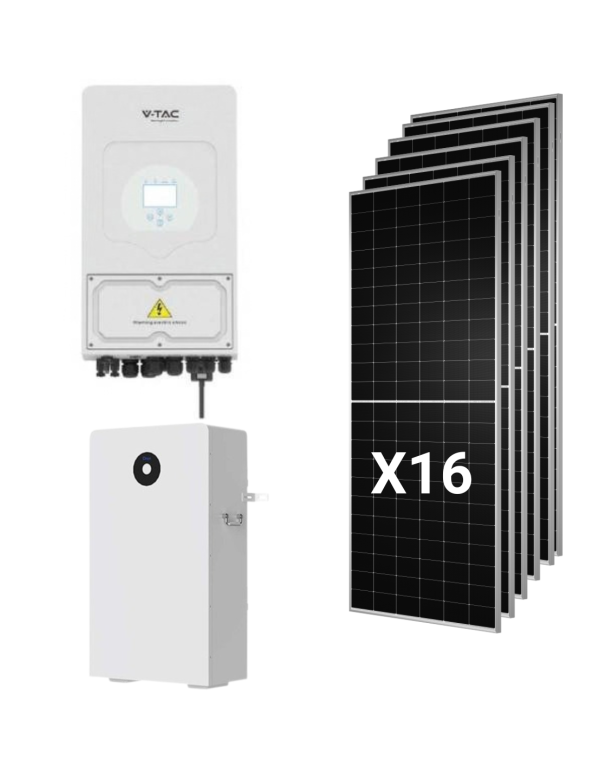

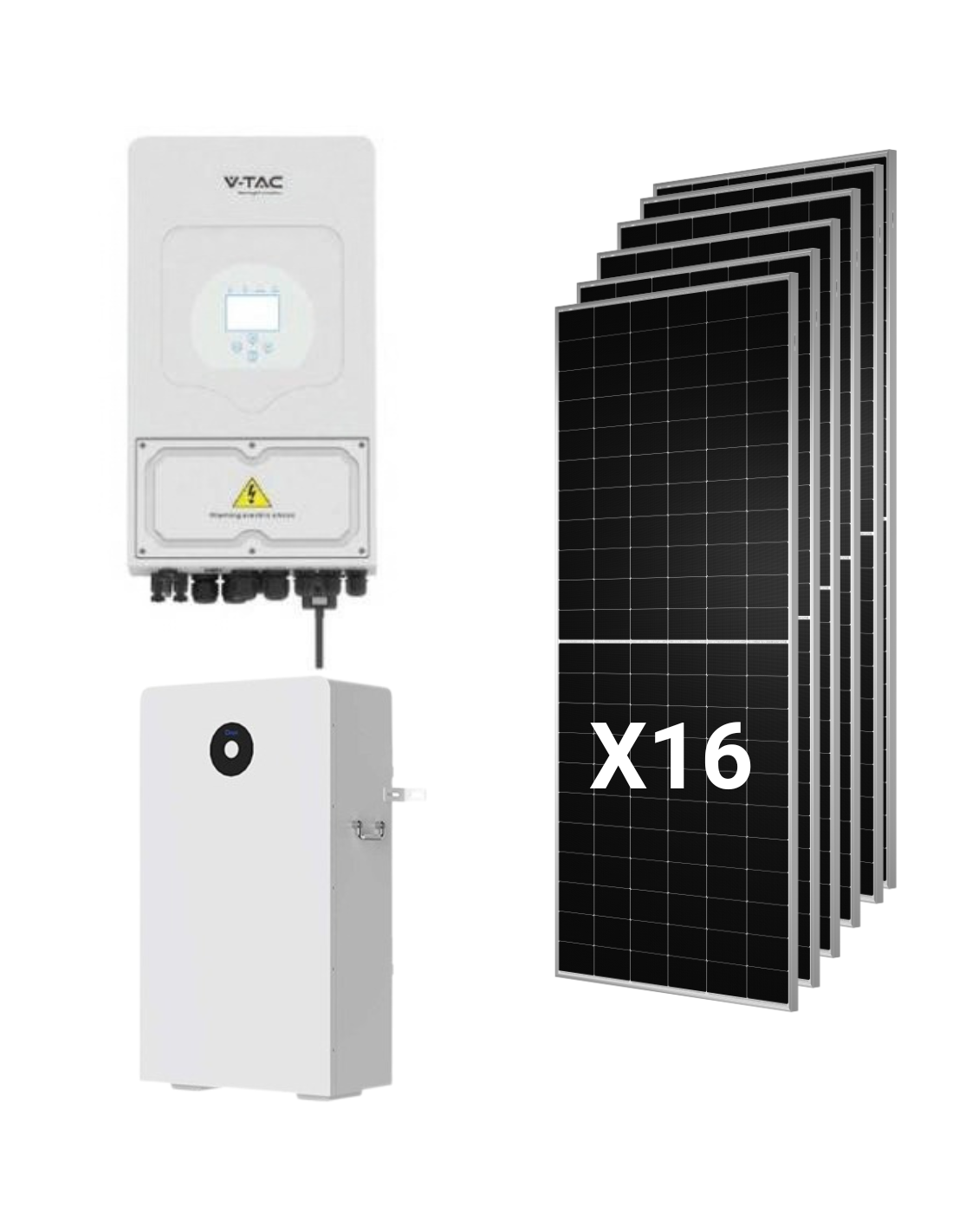

Kit Solar Híbrido Deye 8kw Monofásico com 16 Paineis Tongwei 630W e bateria Deye 16kwh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 10,08kwp (16 x 630W)
• Potência de saída nominal AC: 8.000W
• Storage capacity: 16kWh NOMALES / 14,4kWH útil
• Carregamento atual / sistema download: 160A (limite de bateria; o inversor suporta 190A)
• Configuração das cordas: 2 cordas de 8 paineis
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-8K-SG05LP1-UE

• Potência Nominal CA (entrada / saída:) 8.000W
• Potência aparente máxima: 8.800VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 10.400W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 2/2 + 2
• Corrente máxima de operação FV: 26A + 26A
• Corrente máxima de curto-circuito: 34A + 34A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 190A
• AC atual nominal (entrada / saída:) 36.4A / 34.8A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 30dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regulamentos de Rede: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio Deye RW-F16

• Química: LIFPO4 (Ferrofosfato de Lítio)
• Capacidade: 314Ah
• Tensão nominal: 51,2V
• Faixa de tensão de operação: 44,8-57,6V
• Energia nominal: 16kwh
• Energia útil: 14,4kwh (90% Dod)
• Carga / descarga contínua máxima: 160A / 160A
• Carga / descarga atual: 300A / 300A (10 s)
• Profundidade de descarga: 90%
• Tempo de vida: 6.000 ciclos ou mais (25 ° C, 0,5C / 0,5C, 90% dod, 70% EOL)
• Escalabilidade: até 32 unidades em paralelo (512kWh)
• Comunicação: PODE 2.0, RS485
• Proteção integrada: Smart BMS disjuntor e BMS
• Temperatura de carregamento: de 0 a 55 ° C
• Temperatura de descarga: de -20 a 55 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Montagem: Parede ou chão
• Dimensões: 480 x 830 x 235 mm (sem suporte ou base)
• Peso: 122kg
• Certificações: UN38.3, MSDS
• Garantia: 5 anos

Benefícios do kit solar Deye 8kw com bateria Deye RW-F16 16KWH e 16 Paineis Tongwei

Equilíbrio entre geração, energia e armazenamento

Neste kit, os três componentes são dimensionados na mesma escala. A 10,08kwp do paineis eles produzem em torno 40kWh diariamente de referência, o inversor gerenciado por 8kw de produção e proteção de bateria 14.4kWh útil, mais de um terço dessa produção. Ao contrário das versões com pequenas baterias, aqui o armazenamento não é curto ou energia ou energia.

Uma bateria capaz de mover o inversor completo

A Deye RW-F16 entrega 160A Contínuo e 300A pico por 10 segundos. PARA 51,2V nominal, que é equivalente a alguns 8,2kw sustentado, em linha com o 8.000W nominal inversor. À noite ou durante um apagão, a casa pode continuar correndo com aerotermia, , indução ou forno sem depender da rede. Descubra outras capacidades em nossa categoria baterias de lítio.

Ecossistema Deye do início do início

Ser inversor e bateria do mesmo fabricante, comunicação por POSSO é direto, o BMS ele é integrado sem adaptações e o status da bateria é consultado da mesma plataforma de monitoramento. A SUN-8K-SG05LP1-UE, modelo Top da Série SG05LP1 inversores híbrido monofásicos do Deye, adicione 6 slots de tempo programáveis, entrada para gerador diesel e conformidade com RD 140 e UNE 217002.

Paineis Tongwei a pleno poder

A 16 paineis TNC 2.0 eles trabalham 15,33A, abaixo do 26A por mppt inversor, então todo o seu poder atinge a equipe mesmo ao meio-dia. Com 132 células-tipo n médias, , copo duplo de 2,0 mm, , coeficiente de temperatura de -0,28%/°C e bifialidade de 80 ± 5%, Tongwei garante o 87,40% da energia a 30 anos. Mais modelos em nossa seção de painéis solares.

O que inclui o kit

• 1 x Inversor Híbrido Deye SUN-8K-SG05LP1-UE do 8.000W, , monofásico.
• 16 x Tongwei TNC 2.0 painel solar TWMNH-66HD630 do 630W, N-tipo bifacial.
• 1 x bateria de lítio Deye RW-F16 do 16kwh e 314Ah, com interruptor automático integrado.

Em Tienda Solar você pode completar a instalação com estruturas para paineis solar para cobertura inclinada, plana ou de piso, e com todo o material elétrico necessário.

Dados principais para o instalador

Campo fotovoltaico: 2 x 8 módulos

Cada MPPT recebe uma série de 8 paineis. Em operação, cada série está situada em 328,8V, no centro da janela do MPPT 150-425V; em atinge o circuito aberto 396V em stc e alguns 429V a -10 ° C, calculado com o coeficiente de COV -0,24%/°C, abaixo do 500V máxima. A corrente de cada série (15,33A) é solto na frente do 26A por entrada, e o 10.080Wp totais se encaixam no entrada FV de 10.400W, com uma proporção de DC / CA de 1,26.

Bateria RW-F16 E inversor SUN-8K

A tensão do trabalho da bateria 44,8 a 57,6V, é dentro da faixa de bateria de inversor, do 40-60V. Neste kit, o limite atual é fixado pela bateria, com 160A Contínuo, na frente do 190A admitem inversor. A comunicação é feita por PODE 2.0 ou RS485.

Produção, armazenamento e autonomia

Como referência, com 5 horas de pico solar e um desempenho global de 80%, o campo de 10,08kwp geraria alguns 40kWh por dia de média anual. Com 14.4kWh útil, a bateria armazena em torno de um 36% dessa energia, e com um consumo de noite média de 1kw ofereceria alguns 14 horas de autonomia esses números são orientações; no Blog Tienda Solar nossos especialistas publicam guias para calcular a produção e o consumo com dados reais da sua casa.

Montagem da bateria

A RW-F16 avisos na parede ou é colocado no solo, sempre em interior para sua proteção IP20. Medidas 480 x 830 x 235 mm sem apoio ou base e peso 122kg, portanto, é aconselhável verificar a capacidade de apoio do suporte e prever pelo menos duas pessoas para instalação.

Usar

Casas totalmente eletrificadas

Casas com aerotermia, , indução, , ar condicionado e carro elétrico, que precisa de geração, poder e armazenamento para a mesma medida.

Independência máxima da rede

Com 14.4kWh útil e uma bateria capaz de manter a potência nominal do inversor, o kit cobre a maior parte do consumo noturno e oferece um backup sólido em isolado antes dos cortes de suprimento.

Instaladores que trabalham com soluções Deye

Um único fabricante para inversor e a bateria simplifica a configuração, monitoramento e pós-vendas. Se você está procurando outras combinações, revise todos os nossos kits solares ou a faixa de inversores solar.

Perguntas frequentes (FAQ)

1. A bateria é Deye RW-F16 adequado para um inversor de 8kw?

Sim. Admite 160A Contínuo, alguns 8,2kw na tensão nominal, e 300a picos por 10 segundos, então você pode acompanhar SUN-8K-SG05LP1-UE em praticamente todo o seu poder nominal. É a combinação mais equilibrada deste kit.

2. Que diferença existe contra o kit Deye 8kw com 5,12kWh baterias?

A RW-F16 ofertas 14.4kWh útil em uma única equipe, na frente do 4,6kwh de um módulo Pro-B SE-G5.1, com mais energia de descarga e uma única conexão para inversor. Em troca, pese 122kg e sua garantia é 5 anos, comparado a 10 anos de SE-G5.1 Pro-B.

3. Posso expandir o armazenamento?

Sim. A RW-F16 suporta até 32 unidades em paralelo, até um máximo de 512kwh, e o inversor permite que você trabalhe em paralelo com até 16 equipes.

4. Como os 16 se conectam paineis?

Em duas séries de 8 paineis, um pelo MPPT. Cada série funciona para alguns 328,8V e não excede o 429V no circuito aberto a -10 ° C, abaixo do limite de 500V do inversor.

5. Funciona para um apagão?

Sim. A inversor pode operar em isolado com o paineis e a bateria e suporta twes de dobrar seu poder nominal por 10 segundos. Com 14.4kWh útil, é a configuração com a maior autonomia dos kits Deye de 8kw.

6. Quais garantias cada componente tem?

Paineis Tongwei: 12 anos de produto e 30 anos de poder linear. . Tambores Deye RW-F16: 5 anos. . Inversor Deye: 5 ou 10 anos, dependendo do site de instalação final. As condições de cada fabricante são aplicadas.

7. Posso legalizar o kit e compensar os excedentes?

Sim. A inversor cumpre com os regulamentos RD 140 e UNE 217002. A legalização e o processamento da compensação excedente devem ser feitos através de um instalador autorizado. O 16 paineis ocupam 43m² deck, sem contagem de separações.
