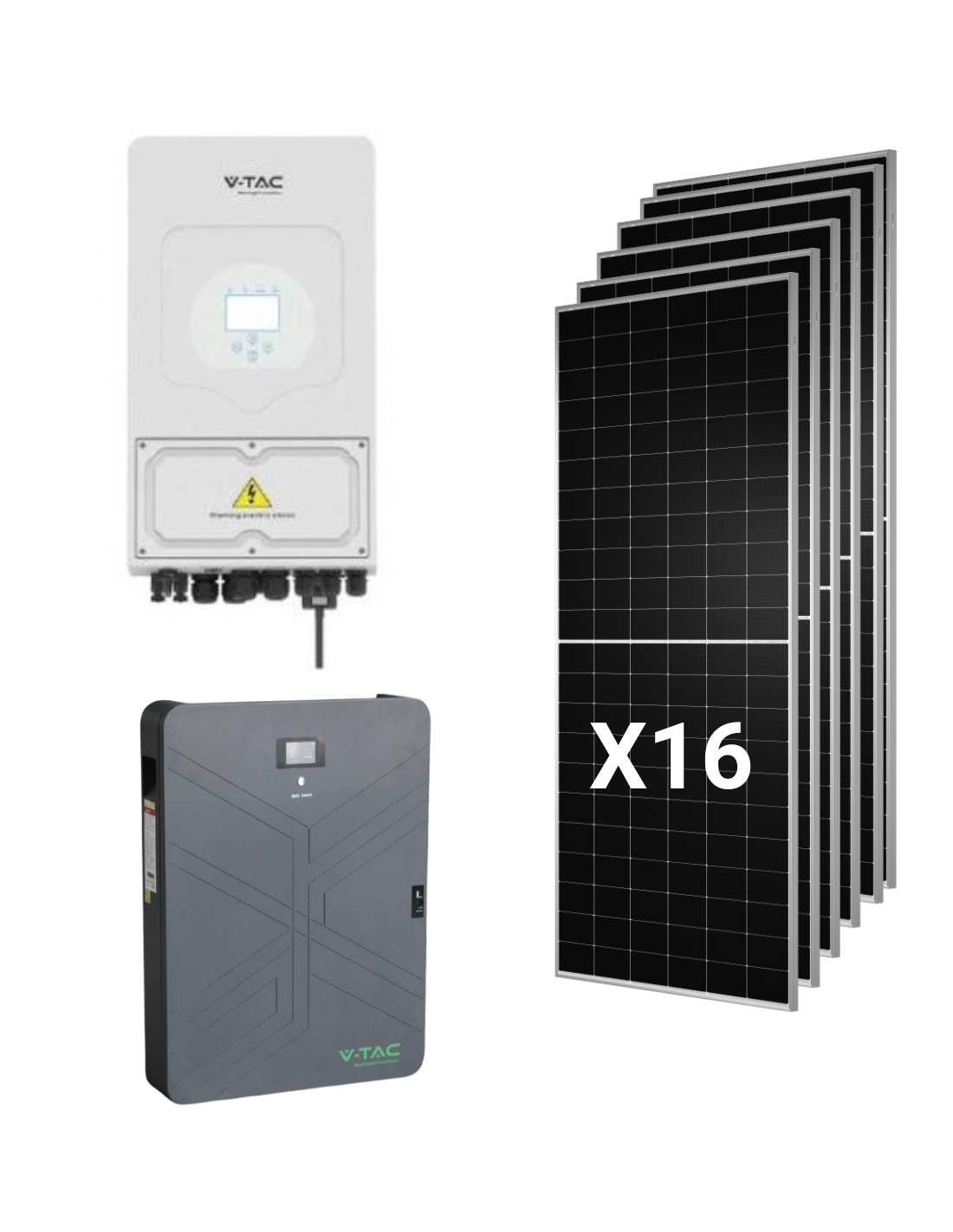

Kit solare ibrido Deye 8kw Monofase Con 16 pannelli Tongwei 630W e batteria V-TAC 14,33kWh

Caratteristiche tecniche dettagliate

Dati di sistema completi

• Totale Potenza fotovoltaica: 10,08kwp (16 x 630w)
• Potenza nominale dell'output AC: 8.000W
• Storage capacity: 14.33kWh nominale (alcuni 12,9kwh al 90% DoD, valore stimato)
• Download di corrente / sistema di ricarica: 140A (limite della batteria; il inverter supporta 190A)
• Configurazione delle stringhe: 2 corde a 8 pannelli
• Tipo di rete: Monofase 220 / 230V (L + N + PE)

Inverter Ibrido Deye SUN-8K-SG05LP1-UE

• Potenza nominale CA (ingresso / uscita:) 8.000W
• Massima potenza apparente: 8.800VA
• Piccola di potenza in modalità isolata: 2 volte il nominale per 10 s
• Potenza FV massima della voce: 10.400W
• Ingresso massimo di Tension FV: 500V
• Tensione iniziale: 125V
• Intervallo di tensione MPPT: 150-425V
• Tensione nominale FV: 370V
• Numero di mppt / stringhe di mpt: 2/2 + 2
• Funzionamento FV massimo corrente: 26A + 26A
• Corrente massima del cortocircuito: 34A + 34A
• Tipo di batteria compatibile: Piombo-acido o ione-litio
• Intervallo di tensione della batteria: 40-60V
• Corrente massima di carico / scarico: 190A
• Corrente nominale AC (ingresso / uscita:) 36.4A / 34.8A
• Massima efficienza: 97,6%
• Efficienza europea: 96,5%
• Efficienza MPPT: più del 99%
• Distorsione armonica (THDI:) meno del 3%
• Fattore di potenza regolabile: 0.8 capacitivo induttivo a 0,8
• Funzionamento parallelo: fino a 16 unità (on-grid e off-grid)
• Comunicazione: RS485 / RS232 / CAN
• Monitoraggio: GPRS / WIFI / Bluetooth / 4G / LAN (opzionale)
• Protezione da sovratensione: Tipo II in DC e AC
• Grado di protezione: IP65
• Temperatura operativa: da -40 a 60 ° C (riduzione del potere superiore a 45 ° C)
• Rumore: meno di 30db
• Refrigerazione: Ventilazione intelligente per via aerea
• Topologia: Trasformatore
• Dimensioni: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regolamenti di rete: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garanzia: 5 o 10 anni, secondo il luogo dell'installazione finale

Pannello solare Tongwei TNC 2.0 TWMNH-66HD630

• Potenza massima (Pmax:) 630W
• Tensione in circuito aperto (VOC:) 49,50V
• Corrente di cortocircuito (ISC:) 16,18A
• Tensione al punto di forza massimo (VMP:) 41,10V
• Corrente al punto di massima potenza (Imp:) 15,33A
• EFFICIENZA DEL MODULO: 23,3%
• Tolleranza di potenza: da 0 a + 3%
• Power BNPI (1000W / m² frontale + 135W / m² posteriore:) 695,4W
• Potere con guadagno posteriore del 5% / 15% / 25%: 661W / 724W / 787W
• Coefficiente di Brificità (Pmax:) 80 ± 5%
• Coefficiente di temperatura Pmax: -0,28%/°C
• Coefficiente di temperatura VOC: -0,24%/°C
• Coefficiente di temperatura ISC: + 0,046%/°C
• Tipo di cella: TNC N-tipo, celle di calze di 132 (6 x 22)
• Vetro anteriore: 2,0 mm con rivestimento antireflesso, semi-lucido
• Vetro posteriore: 2,0 mm semi-lucido
• Ambito: Lega di alluminio anodizzato
• Scatola di connessione: IP68, 3 diodi
• Sezione cavo: 4,0mm²
• Carico meccanico massimo: 5.400 PA anteriore / 2.400 Ba
• Tensione massima del sistema: 1.500 V DC
• Fusibile massimo in serie: 30A
• Temperatura operativa: da -40 a 70 ° C
• Dimensioni: 2.382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garanzia del prodotto: 12 anni
• Garanzia di energia lineare: 30 anni (1% del primo anno, 0,4% all'anno; 87,40% a 30 anni)

Batteria al litio V-TAC VT-14033

• Tipo: Batteria agli ioni di litio, struttura 16 celle in serie (16S1P)
• Capacità nominale: 280Ah
• Tensione nominale: 51,2V
• Energia nominale: 14,33kwh
• Corrente standard di carico / scarico: 130
• Carico massimo / scarica corrente continua: 140A
• Tensione di carico standard: 57,6V
• Tensione limite di carico: 57,6V
• Scarico di tensione finale: 43,2V
• Metodo di carico consigliato: 130a Corrente costante sino a 57,6V e tensione costante di 57,6 V sino a 14A
• Resistenza interna: 16mω
• Durata: 8.000 cicli o più (25 ° C, 90% DoD; 80% EOL)
• Comunicazione: PUÒ
• Temperatura di ricarica: da 0 a 60 ° C
• Discharge temperature: da -20 a 60 ° C
• Grado di protezione: IP20 (installazione all'interno)
• Dimensioni (sfondo x larghezza x alta:) 660 x 154 x 900 mm
• Colori disponibili: Bianco (SKU 12713) e Nero (SKU 12714)

Vantaggi del kit solare Deye 8kw con 16 pannelli Tongwei e batteria V-TAC 14,33KWH

Grande capacità con una singola connessione

La V-TAC VT-14033 incontra 14.33kWh nominale in una singola squadra di 280Ah. Non è necessario partecipare a più moduli o gestire i cavi paralleli o distribuire lo spazio tra più unità: una sola batteria, un singolo punto di connessione al inverter e comunicazione di PUÒ. È un modo diretto di avere un sacco di archiviazione con l'assemblaggio minimo. Puoi confrontare altre funzionalità nella nostra sezione di batterie al litio.

Potere di scarico vicino al inverter

La Deye SUN-8K-SG05LP1-UE può caricare e scaricare batterie 190A. Il V-TAC supporta 140A continuo e 130 come corrente standard, cioè intorno 7,2kw e 6,7kw alla tensione nominale. In pratica, la batteria da sola può nutrire quasi tutta la potenza del inverter durante la notte, qualcosa che con piccoli moduli richiederebbe due o tre unità. Inoltre, è resistenza interna di 16 MΩ riduce le perdite di calore a quelle correnti.

10.08kWP sfruttato senza ritagli

Grazie al suo 26A di mpt, il inverter ammette senza limitare l'opvio di 15,33A del pannello Tongwei 630W e la sua voce 10.400W accetta con il margine 10.080Wp del kit. La SUN-8K è il modello superiore della serie SG05LP1, una delle gamme di inverters ibrido di Deye con più presenza nell'alloggiamento, con 6 slot orari programmabili, ingresso a generatore diesel e conformità con RD 140 e UNE 217002.

Pannelli di tipo N-type bifacciale a lunga durata

La 16 moduli Tongwei TNC 2.0 combinare 132 cellule medie di tipo N, , doppio vetro da 2,0 mm e scatola di connessione IP68, con a coefficiente di temperatura del -0.28%/°C che riduce le perdite in estate. Il tuo bifialità di 80 ± 5% la produzione di somma grazie alla luce riflessa e Tongwei garantisce il 87,40% del potere a 30 anni. Consultare l'intera gamma di pannelli solari.

Contenuto del kit

• 1 x Inverter Ibrido Deye SUN-8K-SG05LP1-UE di 8.000W, , monofase.
• 16 x Pannello solare Tongwei TNC 2.0 TWMNH-66HD630 di 630W, Bifacciale di tipo N.
• 1 x batteria al litio V-TAC VT-14033 di 14,33kwh e 280Ah a 51,2V.

Installazione completa in Tienda Solar con il nostro strutture per pannelli solari per copertura inclinata, piatta o pavimento, e con il cablaggio e le protezioni necessarie.

System technical configuration

Distribuzione dei pannelli: due serie di otto

I 16 moduli sono suddivisi in parti uguali tra il due voci MPPT dello inverter, con 8 pannelli in serie in ognuno. È l'opzione che meglio si adatta alla finestra della tensione dell'attrezzatura:

• Voltage di lavoro (VMP) per serie: 328,8V, confortevole all'interno della gamma MPPT 150-425V.
• Tensione nel circuito aperto da serie (STC:) 396V.
• Stress massimo stimato in inverno (-10 ° C:) alcuni 429V, calcolato con il coefficiente di VOC -0,24%/°C, con margine rispetto al limite di 500V.
• Workstream: 15,33A per serie, ben al di sotto del 26A di ogni mmp.
• DC / AC / CA del sovradimensionamento: 1,26 (10.080WP per 8.000W nominali), all'interno del ingresso FV massimo di 10.400W.

Compatibilità tra la batteria V-TAC e il inverter Deye

Il campo di lavoro della batteria 43,2V (fine della dimissione) a 57,6V (carico), è all'interno della finestra della batteria del inverter, di 40-60V, e entrambe le squadre comunicano da PUÒ. In questo kit il limite di corrente indica la batteria (140A), sotto il 190A dello inverter. V-TAC consiglia il caricamento a 130A in corrente costante sino a 57,6V e finire in tensione costante fino a quando la corrente scende 14A.

Produzione di orientamento e autonomia

Insieme a 5 ore di picco solare di media e prestazione globale di 80%, il 10,08kwp generarebbe un po ' 40kwh al giorno della media annua. Prendere il 90% profondità di scarica del riferimento del produttore, la batteria offrirebbe alcuni 12.9kWh utilizzo (calcolo stimato), quasi a terzo di quella produzione, e alcuni 13 ore fornire con un consumo di media notturna di 1kw. Sono valori di riferimento; nel Blog Tienda Solar i nostri esperti spiegano come calcolare la produzione e lo stoccaggio per la tua casa.

Dove installare la batteria

La VT-14033 le misure 660 x 154 x 900 mm (sfondo x largo x alto) e ha protezione IP20, quindi dovrebbe essere installato in interni, in uno spazio asciutto e ventilato. Onere 0 e 60 ° C e download tra -20 e 60 ° C.

A chi è questo kit?

Alloggiamento con elevato consumo di giorno e notte

La 10,08kwp coprire il consumo diurno diurno, della piscina o del telelavoro, e 14,33kwh la batteria muove eccedenze la sera e la notte.

Case che elegano il loro consumo

Se hai intenzione di installare a aerotermia, a piastra di induzione o a caricabatterie per auto elettriche, questo kit offre fin dall'inizio la generazione e la conservazione necessarie per assorbire questo aumento del consumo.

Installatori che puntano la semplicità

Una sola batteria di grande capacità e una configurazione di stringhe calcolate riducono il tempo di progettazione e assemblaggio. Per altre combinazioni di potenza e conservazione, consultare il nostro kit solari o la gamma completa di inverters solare.

Domande frequenti (FAQ)

1. Come si connettono i 16 pannelli a inverter Deye di 8kw?

Sono distribuiti in due serie di 8 pannelli, uno in ogni mppt. Ogni serie funziona per alcuni 328,8V e, a giorni freddi di -10 ° C, non supera il 429V in circuito aperto, al di sotto del massimo 500V. La corrente di 15,33A per serie è lontano dal 26A che supporta ogni voce.

2. La batteria V-TAC può offrire 8KW da inverter?

Quasi. La VT-14033 supporta 140A continuo, alcuni 7,2kw alla tensione nominale, di fronte al 190A che può gestire il inverter. Per il normale uso di una casa è più che sufficiente; I picchi del punto sopra quella potenza fuori dal sole sono coperti dalla rete.

3. Quanta energia utile ha la batteria?

La sua capacità nominale è 14,33kwh. Il produttore definisce la sua vita utile a 90% profondità di scarica, che è equivalente ad alcuni 12,9kwh utilizzo per ciclo. L'energia reale disponibile dipende anche dalle impostazioni di download del inverter.

4. Il sistema funziona durante un taglio leggero?

Sì. La inverter può funzionare isolato con l'energia dei pannelli e della batteria, e ammette twides di raddoppiare il loro potere nominale per 10 secondi per avviare motori e compressori.

5. Posso legalizzare l'installazione per compensare eccedenze?

Sì. La inverter Deye è conforme alle normative di connessione di rete RD 140 e UNE 217002. Un programma di installazione autorizzato deve prendersi cura della legalizzazione e delle procedure con il distributore e la macchina marketing.

6. Quali garanzie hanno i componenti?

La pannelli Tongwei loro hanno 12 anni di garanzia del prodotto e 30 anni di garanzia di energia lineare, e il inverter Deye insieme a 5 o 10 anni in base al sito di installazione finale. La batteria V-TAC è coperta dalla garanzia del produttore; Consultaci le condizioni attuali prima dell'acquisto.

7. Quanta superficie ha bisogno dei 16 pannelli?

Ogni modulo misura 2.382 x 1,134 mm e pesare 32,2kg, quindi il set occupa alcuni 43m² senza contare le separazioni. Se hai già un inverter di networking, il Deye supporta accoppiamento AC per integrare quell'installazione.
