Kit Solar Híbrido Deye 8kW Monofásico con 16 Paneles Tongwei 630W y Batería V-TAC 14,33kWh

Características Técnicas Detalladas

Datos del sistema completo

• Potencia fotovoltaica total: 10,08kWp (16 x 630W)
• Potencia nominal de salida AC: 8.000W
• Capacidad de almacenamiento: 14,33kWh nominales (unos 12,9kWh al 90% DoD, valor estimado)
• Corriente de carga/descarga del sistema: 140A (límite de la batería; el inversor admite 190A)
• Configuración de strings: 2 strings de 8 paneles
• Tipo de red: Monofásica 220/230V (L+N+PE)

Inversor híbrido Deye SUN-8K-SG05LP1-EU

• Potencia nominal AC (entrada/salida): 8.000W
• Potencia aparente máxima: 8.800VA
• Potencia pico en modo aislado: 2 veces la nominal durante 10 s
• Potencia FV máxima de entrada: 10.400W
• Tensión FV máxima de entrada: 500V
• Tensión de arranque: 125V
• Rango de tensión MPPT: 150-425V
• Tensión FV nominal: 370V
• Número de MPPT / strings por MPPT: 2 / 2+2
• Corriente FV máxima de operación: 26A + 26A
• Corriente máxima de cortocircuito FV: 34A + 34A
• Tipo de batería compatible: Plomo-ácido o ion-litio
• Rango de tensión de batería: 40-60V
• Corriente máxima de carga/descarga: 190A
• Corriente nominal AC (entrada/salida): 36,4A / 34,8A
• Eficiencia máxima: 97,6%
• Eficiencia europea: 96,5%
• Eficiencia MPPT: más del 99%
• Distorsión armónica (THDi): menos del 3%
• Factor de potencia ajustable: 0,8 inductivo a 0,8 capacitivo
• Funcionamiento en paralelo: hasta 16 unidades (on-grid y off-grid)
• Comunicación: RS485 / RS232 / CAN
• Monitorización: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Protección contra sobretensiones: Tipo II en DC y AC
• Grado de protección: IP65
• Temperatura de funcionamiento: de -40 a 60 °C (reducción de potencia por encima de 45 °C)
• Ruido: menos de 30dB
• Refrigeración: Ventilación inteligente por aire
• Topología: Sin transformador
• Dimensiones: 330 x 580 x 232 mm
• Peso: 24,9kg
• Normativa de red: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantía: 5 o 10 años, según el lugar de instalación final

Panel solar Tongwei TNC 2.0 TWMNH-66HD630

• Potencia máxima (Pmax): 630W
• Tensión en circuito abierto (Voc): 49,50V
• Corriente de cortocircuito (Isc): 16,18A
• Tensión en el punto de máxima potencia (Vmp): 41,10V
• Corriente en el punto de máxima potencia (Imp): 15,33A
• Eficiencia del módulo: 23,3%
• Tolerancia de potencia: 0 a +3%
• Potencia BNPI (1000W/m² frontal + 135W/m² trasera): 695,4W
• Potencia con ganancia trasera del 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de bifacialidad (Pmax): 80±5%
• Coeficiente de temperatura de Pmax: -0,28%/°C
• Coeficiente de temperatura de Voc: -0,24%/°C
• Coeficiente de temperatura de Isc: +0,046%/°C
• Tipo de célula: TNC N-type, 132 medias células (6 x 22)
• Vidrio frontal: 2,0 mm con recubrimiento antirreflectante, semitemplado
• Vidrio trasero: 2,0 mm semitemplado
• Marco: Aleación de aluminio anodizado
• Caja de conexiones: IP68, 3 diodos
• Sección de cable: 4,0mm²
• Carga mecánica máxima: 5.400 Pa frontal / 2.400 Pa trasera
• Tensión máxima del sistema: 1.500V DC
• Fusible máximo en serie: 30A
• Temperatura de funcionamiento: de -40 a 70 °C
• Dimensiones: 2.382 x 1.134 x 30 mm
• Peso: 32,2kg
• Garantía de producto: 12 años
• Garantía de potencia lineal: 30 años (1% el primer año, 0,4% anual; 87,40% a los 30 años)

Batería de litio V-TAC VT-14033

• Tipo: Batería de ion-litio, estructura 16 celdas en serie (16S1P)
• Capacidad nominal: 280Ah
• Tensión nominal: 51,2V
• Energía nominal: 14,33kWh
• Corriente estándar de carga/descarga: 130A
• Corriente continua máxima de carga/descarga: 140A
• Tensión de carga estándar: 57,6V
• Tensión límite de carga: 57,6V
• Tensión de fin de descarga: 43,2V
• Método de carga recomendado: corriente constante de 130A hasta 57,6V y tensión constante de 57,6V hasta 14A
• Resistencia interna: 16mΩ
• Vida útil: 8.000 ciclos o más (25 °C, 90% DoD; 80% EOL)
• Comunicación: CAN
• Temperatura de carga: de 0 a 60 °C
• Temperatura de descarga: de -20 a 60 °C
• Grado de protección: IP20 (instalación en interior)
• Dimensiones (fondo x ancho x alto): 660 x 154 x 900 mm
• Colores disponibles: Blanco (SKU 12713) y negro (SKU 12714)

Beneficios del Kit Solar Deye 8kW con 16 Paneles Tongwei y Batería V-TAC 14,33kWh

Gran capacidad con una sola conexión

La V-TAC VT-14033 reúne 14,33kWh nominales en un único equipo de 280Ah. No hay que unir varios módulos, ni gestionar cables de paralelo, ni repartir el espacio entre varias unidades: una sola batería, un solo punto de conexión al inversor y comunicación por CAN. Es una forma directa de disponer de mucho almacenamiento con el mínimo montaje. Puedes comparar otras capacidades en nuestra sección de baterías de litio.

Potencia de descarga cercana a la del inversor

El Deye SUN-8K-SG05LP1-EU puede cargar y descargar baterías hasta 190A. La V-TAC admite 140A continuos y 130A como corriente estándar, es decir, en torno a 7,2kW y 6,7kW a tensión nominal. En la práctica, la batería sola puede alimentar casi toda la potencia del inversor durante la noche, algo que con módulos pequeños requeriría dos o tres unidades. Además, su resistencia interna de 16mΩ reduce las pérdidas por calor a esas corrientes.

10,08kWp aprovechados sin recortes

Gracias a sus 26A por MPPT, el inversor admite sin limitar la corriente de trabajo de 15,33A del panel Tongwei 630W, y su entrada de 10.400W acepta con margen los 10.080Wp del kit. El SUN-8K es el modelo superior de la serie SG05LP1, una de las gamas de inversores híbridos de Deye con más presencia en vivienda, con 6 franjas horarias programables, entrada para generador diésel y cumplimiento de RD 140 y UNE 217002.

Paneles N-type bifaciales de larga duración

Los 16 módulos Tongwei TNC 2.0 combinan 132 medias células N-type, doble vidrio de 2,0 mm y caja de conexiones IP68, con un coeficiente de temperatura de -0,28%/°C que reduce las pérdidas en verano. Su bifacialidad del 80±5% suma producción gracias a la luz reflejada, y Tongwei garantiza el 87,40% de la potencia a los 30 años. Consulta toda la gama de paneles solares.

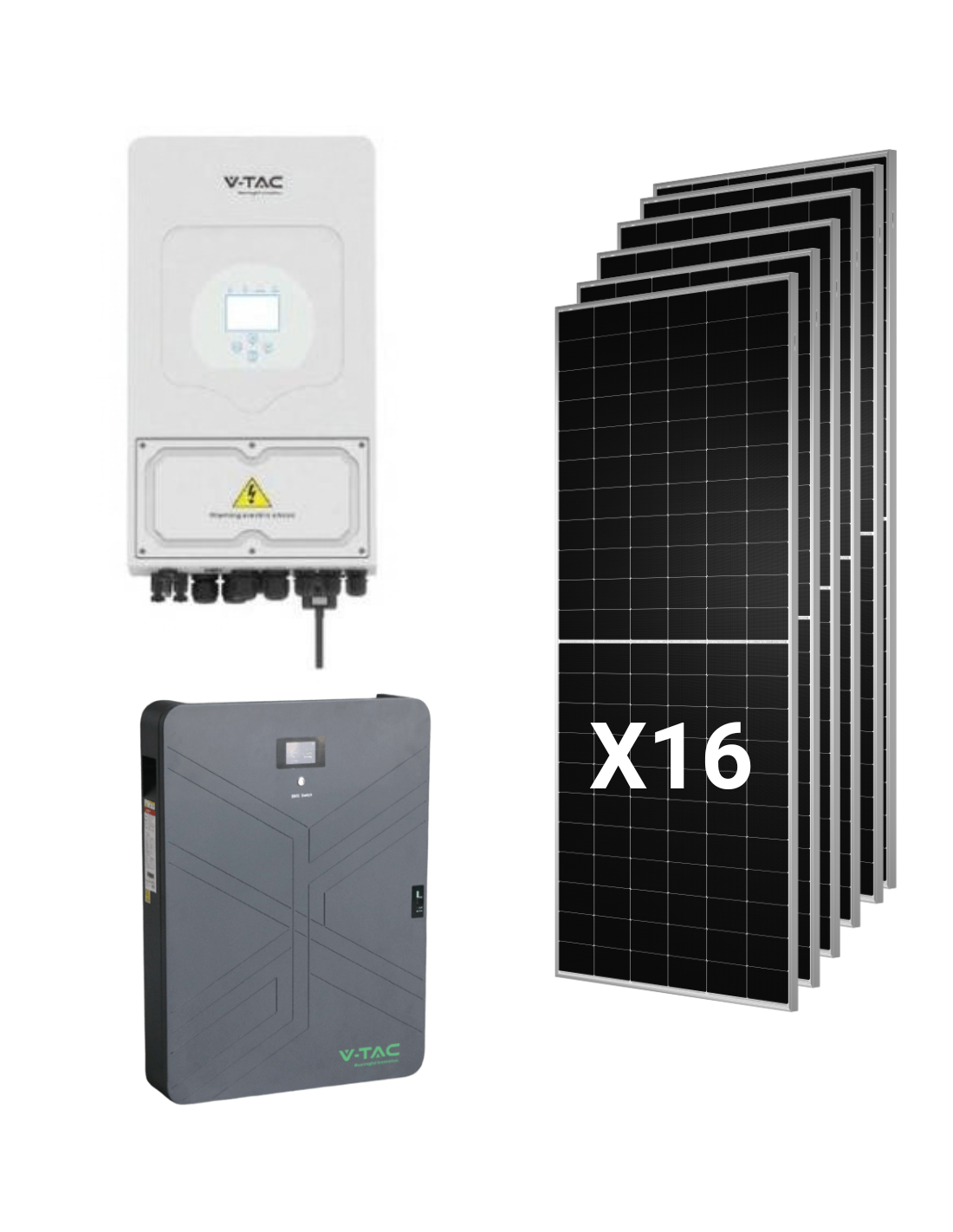

Contenido del kit

• 1 x Inversor híbrido Deye SUN-8K-SG05LP1-EU de 8.000W, monofásico.
• 16 x Panel solar Tongwei TNC 2.0 TWMNH-66HD630 de 630W, N-type bifacial.
• 1 x Batería de litio V-TAC VT-14033 de 14,33kWh y 280Ah a 51,2V.

Completa la instalación en Tienda Solar con nuestras estructuras para paneles solares para cubierta inclinada, plana o suelo, y con el cableado y las protecciones necesarias.

Configuración técnica del sistema

Reparto de los paneles: dos series de ocho

Los 16 módulos se dividen a partes iguales entre las dos entradas MPPT del inversor, con 8 paneles en serie en cada una. Es la opción que mejor encaja con la ventana de tensión del equipo:

• Tensión de trabajo (Vmp) por serie: 328,8V, cómoda dentro del rango MPPT de 150-425V.
• Tensión en circuito abierto por serie (STC): 396V.
• Tensión máxima estimada en invierno (-10 °C): unos 429V, calculada con el coeficiente de Voc de -0,24%/°C, con margen respecto al límite de 500V.
• Corriente de trabajo: 15,33A por serie, muy por debajo de los 26A de cada MPPT.
• Sobredimensionamiento DC/AC: 1,26 (10.080Wp para 8.000W nominales), dentro de la entrada FV máxima de 10.400W.

Compatibilidad entre la batería V-TAC y el inversor Deye

El rango de trabajo de la batería, de 43,2V (fin de descarga) a 57,6V (carga), está dentro de la ventana de batería del inversor, de 40-60V, y ambos equipos se comunican por CAN. En este kit el límite de corriente lo marca la batería (140A), por debajo de los 190A del inversor. V-TAC recomienda cargar a 130A en corriente constante hasta 57,6V y terminar en tensión constante hasta que la corriente baje a 14A.

Producción y autonomía orientativas

Con 5 horas solares pico de media y un rendimiento global del 80%, los 10,08kWp generarían unos 40kWh al día de media anual. Tomando el 90% de profundidad de descarga de referencia del fabricante, la batería ofrecería unos 12,9kWh aprovechables (cálculo estimado), casi un tercio de esa producción, y unas 13 horas de suministro con un consumo nocturno medio de 1kW. Son valores de referencia; en el Blog de Tienda Solar nuestros expertos explican cómo calcular la producción y el almacenamiento para tu vivienda.

Dónde instalar la batería

La VT-14033 mide 660 x 154 x 900 mm (fondo x ancho x alto) y tiene protección IP20, por lo que debe instalarse en interior, en un espacio seco y ventilado. Carga entre 0 y 60 °C y descarga entre -20 y 60 °C.

¿Para quién es este kit?

Viviendas con consumos altos de día y de noche

Los 10,08kWp cubren los consumos diurnos de aerotermia, piscina o teletrabajo, y los 14,33kWh de batería trasladan los excedentes a la tarde y la noche.

Hogares que van a electrificar su consumo

Si tienes previsto instalar una aerotermia, una placa de inducción o un cargador de coche eléctrico, este kit ofrece desde el principio la generación y el almacenamiento necesarios para absorber ese aumento de consumo.

Instaladores que priorizan la sencillez

Una sola batería de gran capacidad y una configuración de strings ya calculada reducen el tiempo de diseño y montaje. Para otras combinaciones de potencia y almacenamiento, consulta nuestros kits solares o la gama completa de inversores solares.

Preguntas Frecuentes (FAQ)

1. ¿Cómo se conectan los 16 paneles al inversor Deye de 8kW?

Se reparten en dos series de 8 paneles, una en cada MPPT. Cada serie trabaja a unos 328,8V y, en días fríos de -10 °C, no supera los 429V en circuito abierto, por debajo del máximo de 500V. La corriente de 15,33A por serie queda lejos de los 26A que admite cada entrada.

2. ¿Puede la batería V-TAC entregar los 8kW del inversor?

Casi. La VT-14033 admite 140A continuos, unos 7,2kW a tensión nominal, frente a los 190A que puede manejar el inversor. Para el uso normal de una vivienda es más que suficiente; los picos puntuales por encima de esa potencia sin sol se cubren desde la red.

3. ¿Cuánta energía útil tiene la batería?

Su capacidad nominal es de 14,33kWh. El fabricante define su vida útil al 90% de profundidad de descarga, lo que equivale a unos 12,9kWh aprovechables por ciclo. La energía real disponible depende también de los ajustes de descarga del inversor.

4. ¿Funciona el sistema durante un corte de luz?

Sí. El inversor puede trabajar en modo aislado con la energía de los paneles y de la batería, y admite picos del doble de su potencia nominal durante 10 segundos para arrancar motores y compresores.

5. ¿Puedo legalizar la instalación para compensar excedentes?

Sí. El inversor Deye cumple la normativa de conexión a red RD 140 y UNE 217002. Un instalador autorizado debe encargarse de la legalización y de los trámites con la distribuidora y la comercializadora.

6. ¿Qué garantías tienen los componentes?

Los paneles Tongwei cuentan con 12 años de garantía de producto y 30 años de garantía de potencia lineal, y el inversor Deye con 5 o 10 años según el lugar de instalación final. La batería V-TAC está cubierta por la garantía del fabricante; consúltanos las condiciones vigentes antes de la compra.

7. ¿Cuánta superficie necesitan los 16 paneles?

Cada módulo mide 2.382 x 1.134 mm y pesa 32,2kg, por lo que el conjunto ocupa unos 43m² sin contar separaciones. Si ya tienes un inversor de conexión a red, el Deye admite acoplamiento AC para integrar esa instalación.
