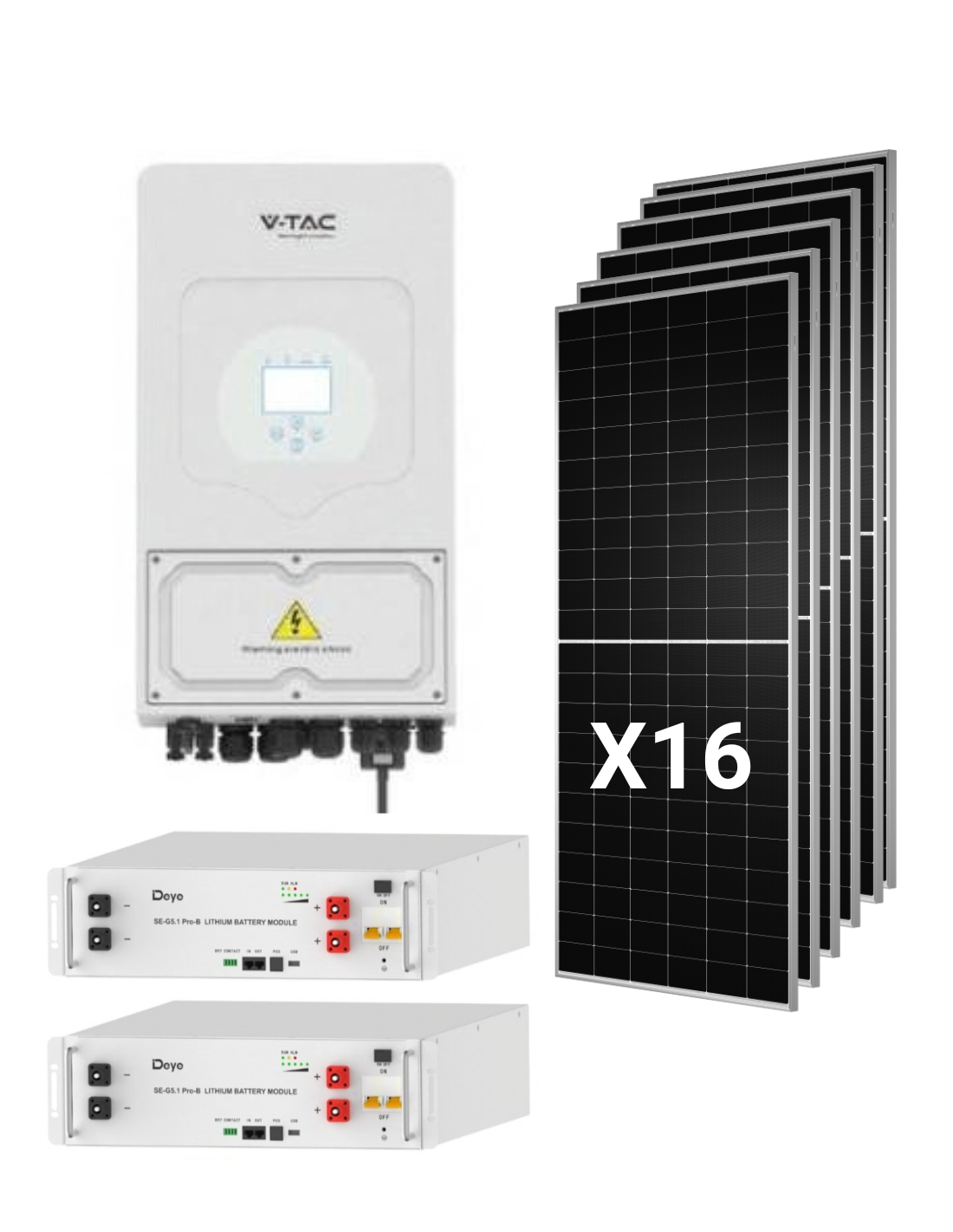

Kit solaire hybride Deye 8kw Monophasé avec 16 panneaux Tongwei 630w et 2 batteries 5,12KW

Caractéristiques techniques détaillées

Données système complètes

• Puissance photovoltaïque totale: 10,08kwp (16 x 630W)
• Puissance de sortie nominale AC: 8.000W
• Capacité de stockage: 10,24 kWh Nomales / 9,2kWh utile (2 x 5,12KWh)
• Courant maximum de la banque de batteries: 200A limité 190A pour lui onduleur)
• Configuration des chaînes: 2 cordes à 8 panneaux
• Type de réseau: Monophasée 220 / 230V (L + N + PE)

Onduleurs Hybrides Deye SUN-8K-SG05LP1-UE

• Puissance AC Nominale (entrée / sortie:) 8.000W
• Puissance apparente maximale: 8.800VA
• Puissance de puissance en mode isolé: 2 fois le nominal pour 10 s
• Entrée maximale FV Puissance: 10.400W
• Tension FV entrée maximale: 500V
• Tension de départ: 125V
• Gamme de tension MPPT: 150-425V
• Voltage nominal FV: 370V
• Nombre de mppt / chaînes par MPPT: 2/2 + 2
• Courant de fonctionnement FV maximum: 26A + 26A
• Courant maximum du court-circuit: 34A + 34A
• Type de batterie compatible: Dirige-acide ou ion-lithium
• Gamme de tension de la batterie: 40-60V
• Courant de chargement / déchargement maximal: 190A
• Code nominal AC (entrée / sortie:) 36.4A / 34.8A
• Efficacité maximale: 97,6%
• Efficacité européenne: 96,5%
• Efficacité MPPT: plus de 99%
• Distorsion harmonique (THDI:) moins de 3%
• Facteur de puissance réglable: 0,8 inductif à 0,8 capacité
• Opération parallèle: jusqu'à 16 unités (sur la grille et hors réseau)
• Communication: RS485 / RS232 / PEUT
• Surveillance: GPRS / WiFi / Bluetooth / 4G / LAN (facultatif)
• Protection des surtensions: Type II à DC et AC
• Degré de protection: IP65
• Température de fonctionnement: de -40 à 60 ° C (réduction du pouvoir supérieur à 45 ° C)
• Le bruit: moins de 30 dB
• Réfrigération: Ventilation intelligente par air
• Topologie: Transformateur
• Dimensions: 330 x 580 x 232 mm
• Poids: 24,9kg
• Règlement sur le réseau: IEC 61727, CEI 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantie: 5 ou 10 ans, selon le lieu d'installation finale

Panneau solaire Tongwei TNC 2.0 TWMNH-66HD630

• Puissance maximale (Pmax:) 630W
• Tension en circuit ouvert (COV:) 49,50V
• Courant de court-circuit (ISC:) 16,18A
• Tension au point de courant maximum (VMP:) 41,10V
• Courant au point de la puissance maximale (IMP:) 15,33A
• Efficacité du module: 23,3%
• Tolérance de l'alimentation: 0 à + 3%
• POWER BNPI (1000W / m² frontale + 135W / m² arrière:) 695,4W
• Puissance avec gain arrière de 5% / 15% / 25%: 661W / 724W / 787W
• Coefficient de corriminalité (Pmax:) 80 ± 5%
• Coefficient de température Pmax: -0,28%/°C
• Coefficient de température COV: -0,24%/°C
• Coefficient de température ISC: + 0,046%/°C
• Type de cellule: TNC N-type, 132 cellules de bas (6 x 22)
• Verre avant: 2,0 mm avec revêtement antireflétif, semi-poli
• Verre arrière: 2,0 mm semi-polie
• Cadre: Alliage d'aluminium anodisé
• Boîte de connexion: IP68, 3 diodes
• Section du câble: 4,0mm²
• Charge mécanique maximale: 5 400 PA Auton / 2.400 Ba Arrière
• Tension système maximale: 1.500V DC
• Fusible maximum en série: 30A
• Température de fonctionnement: de -40 à 70 ° C
• Dimensions: 2.382 x 1.134 x 30 mm
• Poids: 32,2kg
• Garantie de produit: 12 ans
• Garantie de puissance linéaire: 30 ans (1% la première année, 0,4% par an; 87,40% à 30 ans)

Batterie au lithium Deye SE-G5.1 PRO-B (2 unités, données par module)

• Chimie: LIFEPO4 (ferrophosphate de lithium), sans cobalt
• Capacité: 100Ah
• Tension nominale: 51,2V
• Plage de tension de fonctionnement: 43,2-57,6V
• Énergie nominale: 5,12kwh
• Énergie utile: 4,6kwh (90% DOD, 0,5C à 25 ° C)
• Courant recommandé de chargement / de décharge: 50A
• Courant de charge / décharge maximale: 100A
• Courant Pico (2 min, 25 ° C:) 150A
• Profondeur de téléchargement recommandé: 90%
• Durée de vie: plus de 6 000 cycles (25 ° C, 0.5C, 90% DOD, 70% EOL)
• Énergie accumulée: 16Mwh 70% eOL
• L'évolutivité: jusqu'à 64 unités en parallèle (327kwh), 32 sans configuration externe
• Communication: PEUT 2.0, RS485
• Température de charge: de 0 à 55 ° C (de -20 à 55 ° C avec chauffage en option)
• Température de sortie: de -20 à 55 ° C
• Degré de protection: IP20 (installation à l'intérieur)
• Assemblée: Mur, plancher ou rack 19 "
• Dimensions: 440 x 133 x 540 mm
• Poids: 45kg
• Certifications: UN38.3, CEI 62619, CE, UKCA, VDE 2510-50, CEI 0-21, UL1973, UL9540A
• Garantie: 10 années (sous réserve des conditions du fabricant)

Avantages du kit solaire Deye 8kW avec 2 piles de 5,12KWh et 16 panneaux Tongwei

Une banque de piles à la hauteur de la onduleur

Avec une seule batterie de 5,12 kWh, la puissance pouvant accueillir des stockages dans certains 5kw. Avec deux modules SE-G5.1 PRO-B en parallèle, le courant maximum de la banque monte 200A et la limite devient celle d'elle-même onduleur, de 190A. Le résultat est un système équilibré: la nuit, la maison peut tirer la batterie avec le plein de pouvoir Deye de 8kw, et pendant la journée, les excédents sont stockés à un taux beaucoup plus élevé.

Plus d'énergie sauvée pour l'après-midi et la nuit

Les 9,2 kWh utile ils dupliquent la capacité de la version avec une batterie et permettent de couvrir les pics de consommation du soir: cuisine électrique, , lave linge, , climatisation ou alors éclairage. C'est une configuration conçue pour augmenter le pourcentage d'auto-consommation et réduire l'énergie achetée dans les heures les plus chères. Si vous souhaitez comparer avec d'autres modèles, visitez notre section de batteries de lithium.

10Kwp Generation utilisée en totalité

Les SUN-8K-SG05LP1-UE est le modèle supérieur de la série monophasé SG05LP1, l'une des familles de onduleurs hybride de Deye plus présent dans le logement. Leur 26A par MPPT couvrir sans coupures l'IMP de 15,33A du panneau Tongwei 630w et son entrée 10.400W admettre le 10.080Wp du kit. De plus, il permet la programmation 6 emplacements, télécharger d'un générateur diesel et travailler en parallèle avec jusqu'à 16 équipes, et rencontre RD 140 et UNE 217002.

Modules Double Verre Tongwei

Les 16 panneaux TNC 2.0 intégrer 132 cellules n-types moyennes, , verre 2.0 mm des deux côtés et boîte de connexion IP68. Avec un coefficient de température de -0,28%/°C et bifialité de 80 ± 5%, ils maintiennent des performances élevées en été et profitent de la lumière réfléchie à l'arrière. Tongwei garantit le 87,40% du pouvoir à 30 ans. Découvrez toute la gamme dans notre catégorie de panneaux solaires.

Contenu de kit

• 1 x Onduleurs Hybrides Deye SUN-8K-SG05LP1-UE de 8.000W, , monophasé.
• 16 x Tongwei TNC 2.0 Panneau solaire TWMNH-66HD630 de 630W, Bifacial de type n.
• 2 x batterie au lithium Deye SE-G5.1 PRO-B de 5,12kwh (10,24kwh au total). Chaque batterie comprend câble de connexion à onduleur 3U-Lpcable1500, , câble parallèle 3U-Lbcable150, , cherche 19 "rack, , supports d'empilement et supports muraux avec vis.

Sur Tienda Solar organiser en plus de structures pour panneaux solaires pour tout type de couverture et tout le matériel électrique pour compléter l'assemblage.

Conception d'installation

Cordes: 8 panneaux en série par MPPT

Les 16 modules sont connectés dans deux huit chaînes, un pour chaque MPPT:

• Tension de travail par chaîne (VMP:) 328,8V, dans la chaîne MPPT 150-425V.
• Tension en circuit ouvert par chaîne (STC:) 396V.
• Tension de circuit ouvert estimé à -10 ° C: quelque 429V, avec le coefficient de COV de -0,24%/°C, en dessous de la limite de 500V.
• Courant par chaîne: 15,33A, devant le 26A admis par MPPT.
• Ratio DC / AC: 1,26 (10.080WP contre 8 000W nominaux.)

Connexion des piles

Tous les deux SE-G5.1 PRO-B ils rejoignent en parallèle avec le câble 3U-Lbcable150, qui transmet la puissance et la communication entre les modules et le réglage se connecte à onduleur avec le câble 3U-Lpcable1500 pour Peut ou rs485. Ils peuvent pile sur le sol avec les supports inclus, mur ou monté sur un rack de 19 ". Chaque module pèse 45kg et mesures 440 x 133 x 540 mm; étant IP20, ils doivent être installés à l'intérieur.

Équilibre entre production et stockage

Avec 5 heures de pic solaire de la moyenne et une performance globale de 80%, le 10,08kwp produirait certains 40kwh par jour de la moyenne annuelle, comme référence indicative. Les 9,2 kWh utile des piles vous permettent de garder presque un quatrième partie de cette énergie; Le reste est consommé directement ou versé dans le réseau. Avec une consommation de nuit moyenne de 1kw, la batterie couvrirait certains 9 heures. Pour ajuster ces chiffres à votre cas, consultez les guides de nos experts dans le Blog Tienda Solar.

À quel logement est idéal pour?

Grandes maisons avec la consommation distribuée pendant la journée

Logement aerotermia, , piscine, , le télétravail ou alors véhicule électrique profiter de la 10kwp pendant la journée et le 9,2kwh batterie l'après-midi et la nuit.

Maisons qui ont besoin d'un soutien puissant

Sur isolé, le onduleur supports tiances de double puissance nominale pendant 10 secondes, et la banque de batterie peut contenir des charges élevées pendant une coupe d'alimentation.

Installateurs à la recherche d'un système équilibré

Onduleur, champ photovoltaïque et stockage déjà de la taille de l'autre réduisent le temps de conception. Pour d'autres configurations, consultez notre kits solaires ou la gamme complète de onduleurs solaire.

Foire aux questions (FAQ)

1. Quels changements lors de la déplacement d'une à deux piles avec le onduleur Deye de 8kw?

Avec une batterie, la puissance disponible du stockage autour de la 5kw (100A). Avec deux, la banque admet 200A et le système est limité par le 190A du onduleur, afin que vous puissiez nourrir la maison 8kw sans 22% pour une utilisation continue, optimal est de travailler près du courant recommandé (2 x 50a), certains 5kw, et réserver la puissance maximale des pics. De plus, une énergie utile va de 4,6kwh à 9,2kwh.

2. Puis-je ajouter une troisième batterie plus tard?

Oui. Les SE-G5.1 PRO-B supports jusqu'à 32 unités en parallèle sans configuration externe et 64 au total (327KWh). Avec un générateur de 10kwp, étendre à 3 ou 4 piles il permet de stocker une plus grande partie de la production quotidienne.

3. Combien de chaînes ai-je besoin pour les 16 panneaux?

Deux cordes 8 panneaux en série, un par mppt. Chaque chaîne fonctionne pour certains 328,8V et il ne dépasse pas la 429V en circuit ouvert à -10 ° C, il n'est pas recommandé de les diviser en 4 cordes de 4: la tension du travail, certains 164V, je serais trop proche du minimum de MPPT.

4. Le kit le fait-il compenser les excédents?

Oui. Les onduleur conforme à la réglementation espagnole RD 140 et UNE 217002. Un programme d'installation autorisé doit légaliser l'installation et traiter la compensation avec le distributeur et la machine marketing.

5. Quelle autonomie ai-je lors d'une panne d'électricité?

Les onduleur ça marche dans isolé avec l'énergie des panneaux et des piles. Avec 9,2 kWh utile, l'autonomie dépend de la consommation 1kw en moyenne, ils seraient quelques 9 heures, et moins s'il y a des charges élevées telles que la climatisation ou la cuisine.

6. Quelle garantie les composants ont-ils?

Panneaux Tongwei: 12 ans de produit et 30 ans de puissance linéaire. . Piles Deye SE-G5.1 PRO-B: 10 années. . Onduleur Deye: 5 ou 10 ans selon le site d'installation final. Dans tous les cas, les conditions de garantie de chaque fabricant s'appliquent.

7. Quelle surface et quelle structure les panneaux ont-ils besoin?

Les 16 modules 2.382 x 1.134 mm et 32,2kg chacun, ils occupent certains 43m² sans compter les séparations. Soutien 5 400 Pa de chargement frontal et 2 400 Pa retour; choisissez la structure en fonction de votre couverture et du vent et de la neige de la zone.
