Kit Solar Híbrido Deye 8kw Monofásico com 16 Paineis Tongwei 630W e bateria V-TAC 14,33KWh

Características técnicas detalhadas

Dados do sistema completo

• Potência fotovoltaica total: 10,08kwp (16 x 630W)
• Potência de saída nominal AC: 8.000W
• Storage capacity: 14,33kWH nominal (alguns 12,9kwh a 90% do DoD, valor estimado)
• Carregamento atual / sistema download: 140A (limite de bateria; o inversor suporta 190A)
• Configuração das cordas: 2 cordas de 8 paineis
• Tipo de rede: A única fase 220 / 230V (L + N + PE)

Inversor Híbrido Deye SUN-8K-SG05LP1-UE

• Potência Nominal CA (entrada / saída:) 8.000W
• Potência aparente máxima: 8.800VA
• Pico de energia no modo isolado: 2 vezes o nominal para 10 s
• Potência máxima de FV de entrada: 10.400W
• Tensão FV Entrada Máxima: 500V
• Tensão inicial: 125V
• Faixa de tensão MPPT: 150-425V
• Tensão nominal FV: 370V
• Número de MPPT / strings por MPPT: 2/2 + 2
• Corrente máxima de operação FV: 26A + 26A
• Corrente máxima de curto-circuito: 34A + 34A
• Tipo de bateria compatível: Ácido de chumbo ou íon-lítio
• Faixa de tensão da bateria: 40-60V
• Corrente máxima de carga / descarga: 190A
• AC atual nominal (entrada / saída:) 36.4A / 34.8A
• Eficiência máxima: 97,6%
• Eficiência Europeia: 96,5%
• Eficiência do MPPT: mais de 99%
• Distorção Harmônica (THDI:) menos de 3%
• Fator de potência ajustável: 0,8 indutivo para 0,8 capacitivo
• Operação paralela: até 16 unidades (on-grid e off-grid)
• Comunicação: RS485 / RS232 / LATA
• Monitoramento: GPRS / WiFi / Bluetooth / 4G / LAN (opcional)
• Proteção contra surtos: Tipo II em DC e AC
• Grau de proteção: IP65
• Temperatura de operação: de -40 a 60 ° C (redução de energia acima de 45 ° C)
• Ruído: menos de 30dB
• Refrigeração: Ventilação inteligente pelo ar
• Topologia: Transformador
• Dimensões: 330 x 580 x 232 mm
• Peso: 24,9kg
• Regulamentos de Rede: IEC 61727, IEC 62116, CEI 0-21, EN 50549, RD 140, UNE 217002, VDE-AR-N 4105, G99
• Garantia: 5 ou 10 anos, de acordo com o local da instalação final

Painel Solar Tongwei TNC 2.0 TWmnh-66HD630

• Potência máxima (PMAX:) 630W
• Tensão em circuito aberto (VOC:) 49,50V
• Corrente de curto-circuito (ISC:) 16,18A
• Tensão no ponto de potência máxima (VMP:) 41,10V
• Atual no ponto de potência máxima (Imp:) 15,33A
• Eficiência do módulo: 23,3%
• Tolerância de energia: 0 a + 3%
• Power BNPI (1000W / m² frontal + 135W / m² traseiro:) 695,4W
• Poder com ganho traseiro de 5% / 15% / 25%: 661W / 724W / 787W
• Coeficiente de Bribialidade (PMAX:) 80 ± 5%
• Coeficiente de temperatura da PMAX: -0,28%/°C
• Coeficiente de temperatura de VOC: -0,24%/°C
• Coeficiente de temperatura ISC: + 0,046%/°C
• Tipo de célula: TNC N-type, 132 células de meias (6 x 22)
• Vidro frontal: 2,0 mm com revestimento antirereflive, semi-polido
• Vidro traseiro: 2,0 mm semi-polido
• Ambiente: Liga de alumínio anodizado
• Caixa de conexão: IP68, 3 diodos
• Seção de cabo: 4,0mm²
• Carga Máxima Mecânica: 5.400 Pa da frente / 2.400 BA traseira
• Tensão máxima do sistema: 1.500V DC
• Fusível máximo na série: 30A
• Temperatura de operação: de -40 a 70 ° C
• Dimensões: 2,382 x 1,134 x 30 mm
• Peso: 32,2kg
• Garantia do produto: 12 anos
• Garantia de energia linear: 30 anos (1% no primeiro ano, 0,4% ao ano; 87,40% aos 30 anos)

Bateria de lítio V-TAC VT-14033

• Tipo: Bateria de lítio iônico, estrutura 16 células em série (16S1P)
• Capacidade nominal: 280Ah
• Tensão nominal: 51,2V
• Energia nominal: 14,33kwh
• Carga / descarga padrão atual: 130A
• Corrente contínua de carga / descarga máxima: 140A
• Tensão de carga padrão: 57,6V
• Tensão de limite de carga: 57,6V
• Descrição de tensão final: 43,2V
• Método de carga recomendado: 130a corrente constante até 57,6V e tensão constante de 57,6V até 14A
• Resistência Interna: 16mω
• Tempo de vida: 8.000 ciclos ou mais (25 ° C, 90% dod; 80% EOL)
• Comunicação: POSSO
• Temperatura de carregamento: de 0 a 60 ° C
• Temperatura de descarga: de -20 a 60 ° C
• Grau de proteção: IP20 (instalação dentro de casa)
• Dimensões (fundo x de largura x:) 660 x 154 x 900 mm
• Cores disponíveis: Branco (SKU 12713) e preto (SKU 12714)

Benefícios do kit solar Deye 8kw com 16 Paineis Tongwei e bateria V-TAC 14,33KWh

Grande capacidade com uma única conexão

A V-TAC VT-14033 atende 14,33kWH nominal em uma única equipe de 280Ah. Não há necessidade de participar de vários módulos ou gerenciar cabos paralelos ou distribuir o espaço entre várias unidades: uma única bateria, um único ponto de conexão para o inversor e comunicação por POSSO. É uma maneira direta de ter um monte de armazenamento com a montagem mínima. Você pode comparar outras capacidades em nossa seção de baterias de lítio.

Poder de descarga perto do inversor

A Deye SUN-8K-SG05LP1-UE pode fazer upload e baixar baterias para cima 190A. O V-TAC suporta 140A Contínuo e 130A como corrente padrão, isto é, ao redor 7,2kw e 6,7kw na tensão nominal. Na prática, a bateria sozinha pode alimentar quase todo o poder do inversor durante a noite, algo que com pequenos módulos exigiria duas ou três unidades. Além disso, é resistência interna de 16mΩ reduz as perdas de calor para essas correntes.

10,08kwp explorado sem recortes

Graças ao seu 26A por mppt, o inversor admite sem limitar o worktream de 15,33A do painel Tongwei 630W, e sua entrada 10.400W aceitar com margem 10.080Wp do kit. A SUN-8K é o modelo superior da série SG05LP1, um dos intervalos de inversores híbrido do Deye com mais presença em habitação, com 6 slots de tempo programáveis, entrada para gerador diesel e conformidade com RD 140 e UNE 217002.

Paineis Bifacial de longa duração do tipo N

A 16 módulos Tongwei TNC 2.0 combinar 132 células-tipo n médias, , copo duplo de 2,0 mm e caixa de conexão IP68, com um coeficiente de temperatura de -0,28%/°C que reduz as perdas no verão. Sua bifialidade de 80 ± 5% soma produção graças à luz refletida, e Tongwei garante a 87,40% da energia a 30 anos. Consulte toda a gama de paineis solar.

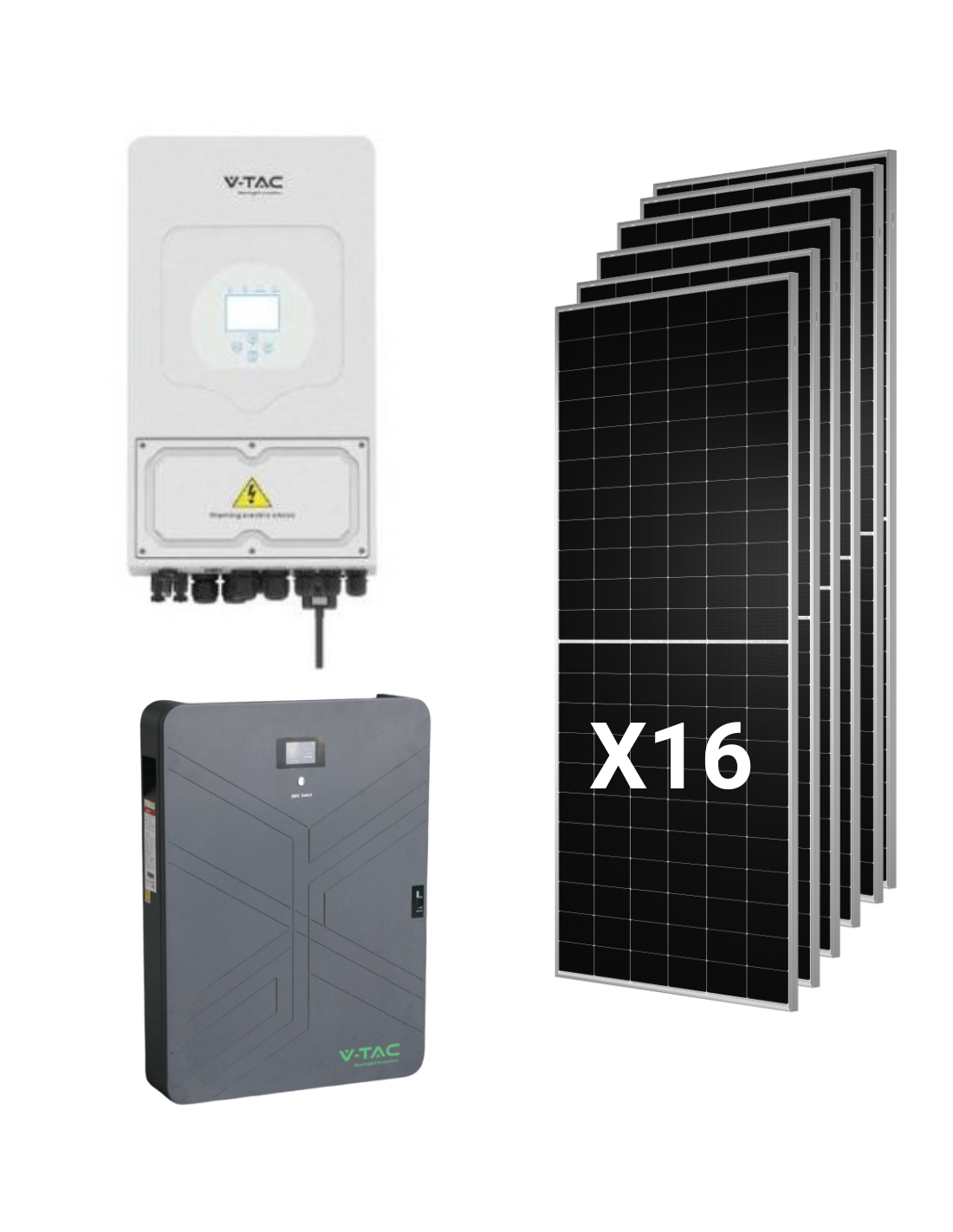

Conteúdo de kit

• 1 x Inversor Híbrido Deye SUN-8K-SG05LP1-UE do 8.000W, , monofásico.
• 16 x Tongwei TNC 2.0 painel solar TWMNH-66HD630 do 630W, N-tipo bifacial.
• 1 x bateria de lítio V-TAC VT-14033 do 14,33kwh e 280Ah para 51,2V.

Instalação completa em Tienda Solar com o nosso estruturas para paineis solar para cobertura inclinada, plana ou piso, e com a fiação e proteções necessárias.

Configuração técnica do sistema

Deft paineis: duas séries de oito

Os 16 módulos são divididos em partes iguais entre o duas entradas do MPPT do inversor, com 8 paineis em série em cada um. É a opção que melhor se encaixa na janela de tensão do equipamento:

• Tensão de trabalho (VMP) por série: 328,8V, confortável dentro da faixa MPPT 150-425V.
• Tensão no circuito aberto por série (STC:) 396V.
• Estresse máximo estimado no inverno (-10 ° C:) alguns 429V, calculado com o coeficiente de COV -0,24%/°C, com margem em relação ao limite de 500V.
• Workstream: 15,33A por série, bem abaixo do 26A de cada MPPT.
• Overdimensionamento DC / AC: 1,26 (10.080WP para 8.000W nominal), dentro do entrada máxima de FV de 10.400W.

Compatibilidade entre a bateria V-TAC e o inversor Deye

O alcance de trabalho da bateria 43,2V (fim da descarga) para 57,6V (carga), está dentro da janela da bateria do inversor, do 40-60V, e ambas as equipes se comunicam por POSSO. Neste kit, o limite atual marca a bateria (140A), abaixo do 190A do inversor. V-TAC recomenda o carregamento para 130A em corrente constante até 57,6V e acabar em tensão constante até que a corrente cai 14A.

Produção de orientação e autonomia

Com 5 horas de pico solar de média e um desempenho global de 80%, o 10,08kwp geraria alguns 40kWh por dia de média anual. Levar a 90% de profundidade de descarga da referência do fabricante, a bateria ofereceria alguns uso de 12,9kWh (cálculo estimado), quase um terceiro dessa produção, e alguns 13 horas fornecimento com um consumo de noite média de 1kw. São valores de referência; no Blog Tienda Solar nossos especialistas explicam como calcular a produção e o armazenamento para sua casa.

Onde instalar a bateria

A VT-14033 medidas 660 x 154 x 900 mm (fundo x largura x alta) e tem proteção IP20, então deve ser instalado em interior, em um espaço seco e ventilado. Carga 0 e 60 ° C e baixar entre -20 e 60 ° C.

Quem é esse kit para?

Habitação com alto consumo de dia e noite

A 10,08kwp cobrir o dia diurno, piscina ou consumo diurno de teletrabalho, e 14,33kwh a bateria move excedentes à noite e à noite.

Casas que vão eletricar seu consumo

Se você planeja instalar um aerotermia, um placa de indução ou um carregador de carro elétrico, este kit oferece desde o início a geração e armazenamento necessário para absorver esse aumento no consumo.

Instaladores que priorizam a simplicidade

Uma única bateria de grande capacidade e uma configuração de strings calculadas reduzem o tempo de projeto e montagem. Para outras combinações de poder e armazenamento, consulte nossa kits solares ou a gama completa de inversores solar.

Perguntas frequentes (FAQ)

1. Como se conectaram o 16 paineis para inversor Deye de 8kw?

Eles são distribuídos em duas séries de 8 paineis, um em cada MPPT. Cada série funciona para alguns 328,8V e, em dias frios de -10 ° C, não excede o 429V em circuito aberto, abaixo do máximo 500V. A corrente de 15,33A por série está longe do 26A que suporta cada entrada.

2. A bateria V-TAC entrega o 8KW de inversor?

Quase. A VT-14033 suporta 140A Contínuo, alguns 7,2kw na tensão nominal, na frente do 190A que pode lidar com o inversor. Para o uso normal de uma casa é mais que suficiente; O ponto pico acima daquele poder fora do sol são cobertos da rede.

3. Quanta energia útil a bateria tem?

Sua capacidade nominal é 14,33kwh. O fabricante define sua vida útil para 90% de profundidade de descarga, que é equivalente a alguns 12,9kwh uso por ciclo. A energia real disponível também depende das configurações de download do inversor.

4. O sistema funciona durante um corte de luz?

Sim. A inversor pode trabalhar em isolado com a energia do paineis e a bateria e admite twes de dobrar seu poder nominal por 10 segundos para iniciar motores e compressores.

5. Posso legalizar a instalação para compensar os superávits?

Sim. A inversor Deye cumpre os regulamentos de conexão de rede RD 140 e UNE 217002. Um instalador autorizado deve cuidar de legalização e procedimentos com o distribuidor e a máquina de marketing.

6. Quais garantias os componentes têm?

A paineis Tongwei eles têm 12 anos de garantia de produtos e 30 anos de garantia de energia linear, e o inversor Deye com 5 ou 10 anos de acordo com o local de instalação final. A bateria V-TAC é coberta pela garantia do fabricante; Consulte-nos as condições atuais antes da compra.

7. Quanta superfície você precisa 16 paineis?

Cada módulo mede 2,382 x 1,134 mm e pesar 32,2kg, então o conjunto ocupa alguns 43m² sem contar separações. Se você já tem um inversor rede, o Deye suporta acoplamento ac para integrar essa instalação.
